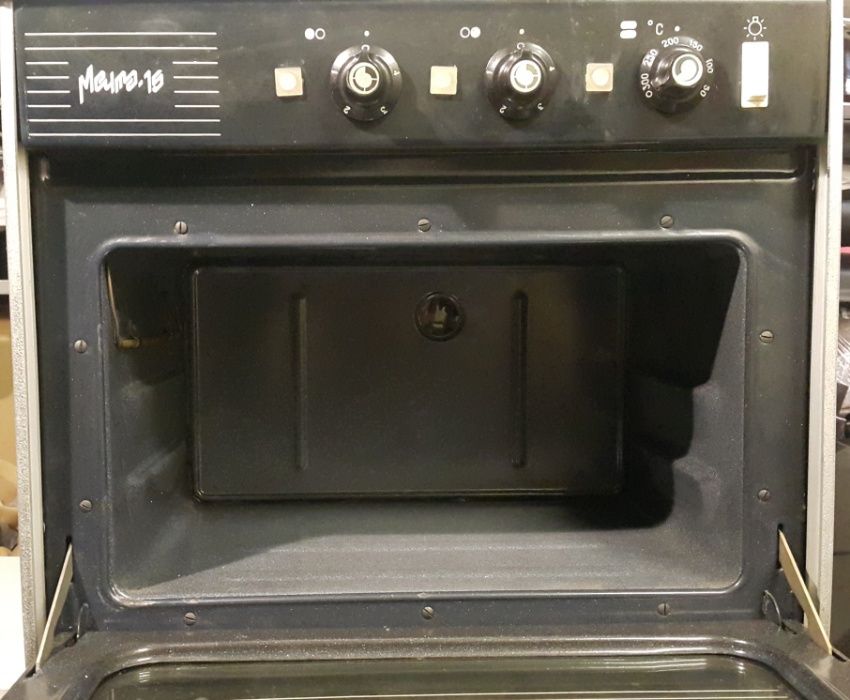

Помогите пожалуйста с расчётом длины фехрали "Х23Ю5Т" 1мм, для будущей печи под прокалку опок. Требуемая температура до 700гр. Так же непонятно, какой должен быть диаметр спирали и каким образом лучше всего разместить нагреватель в ёмкости. Мощность печи: не знаю, но наверное нужен оптимальный вариант для такой сборки Корпус: Духовка 25л Мечта 15м 22x28x40
PID регулятор: на arduino от ARIMF 0-700гр Твердотельное реле: FOTEK SSR-25A Теплоизолятор: Минеральная вата мкрр-130
hadiction, Есть таблицы для расчёта. 17,5 метра фехрали. Ток 10 ампер.
Цитата
(hadiction 10.08.2019 14:59:38), какой должен быть диаметр спирали
А не какова диаметра нет! Есть способ, чтобы вся проволока поместилась в нужном пространстве. То есть! Диаметр спирали может быть любой. Вот тут можно рассчитать. Только выдаёт другие показатели. https://www.metotech.ru/fehral-cena.htm
bazzl, Тю, так а Вы шо про вату не дочитали шоли? Шо она будет понятно, а вот скоко ее будет не понятно, и шо от нее будет тоже не понятно.... Другими словами не все понятно, или даже все непонятно.....
Есть желание - будут возможности. Будет действие - появится результат.
hadiction, Расчет спирали происходит от размера камеры. К примеру на 5 литровую нужно минимум 1Квт мощности, что бы ее прогреть до 730 градусов. И это при том, что камера будет из нормального огнеупора а не газовая духовка "Мечта".
Примеры:
Расчёт на 1Квт: длина проволоки Ф1.0мм = 26.0м, мощность = 1050Вт, Напряжение = 220В, спротивление = 46.1Ом, ток = 4.77А, поверхностная нагрузка = 1.28Вт/см2.
Расчёт на 1.5Квт: длина проволоки Ф1.2мм = 26.2м, мощность = 1500Вт, Напряжение = 220В, спротивление = 32.2Ом, ток = 6.8А, поверхностная нагрузка = 1.52Вт/см2.
Диаметр витка спирали Ф1.0мм где то 10 + 2мм самый оптимальный. Размещение спиралей внутри камеры: на трубках МКР или в пазах огнеупорного кирпича (плиты). Размещение спирали снаружи камеры: просто обмотать и зафиксировать с помощью огнеупора, например шамотной глиной.
Пока. Олег. ЗЫ. И контроллер, собранный по его "методе" тоже жив (в смысле у меня жив). Правда PID он вроде до сих пор не реализовал, хотя может я и заблуждаюсь.
hadiction, боюсь, что после того как вы ее тепло изолируете, у вас получится очень маленький объем камеры. Если слой теплоизоляции будет маленький, будет сильно нагреваться корпус печки, а это дополнительные потери. Мощность зависит он макс. необходимой температуры и объема камеры.
Я когда заказывал себе муфель, пытался заказать на небольшой объем, где то 5-8 литров, но на 1300С. Мне ответили, что на 1300С , при таком объеме, в камере не хватит площади для намотки нужного кол-ва спирали. Пришлось заказывать на 10 литров.
Ancle Fedor, Он ее смог нагреть только до 600 градусов, как я понял из видео и дальше требуется теплоизолировать еще лучше, что бы дойти до 730. Ну даже если нагреет до 730 с этим обвесом, то жрать она у него будет, как нормальная печка, только в три раза больше.. Но это всё бред, если честно, кирпич суперлегковес стоит копейки, вата тоже. В чём проблема добавить пару рублей на кирпич и собрать нормальную печь? Тем более, что рубль он уже потратил на этот хлам. Она же окупится с одного-двух заказов.. Я уж молчу про дешевый китайский контроллер с ПИД.. Неужели пол недели еб...и с регулятором стоит того, что бы сэкономить на полноценном управлении? Собрать для попробовать - да, работать на таком - нет. Вот как то так.
(Sabaka 11.08.2019 17:52:36) Я уж молчу про дешевый китайский контроллер с ПИД.. Неужели пол недели еб...и с регулятором стоит того, что бы сэкономить на полноценном управлении?
Если не сложно, хотелось бы ссылочку на дешевый полноценный китайский контроллер с ПИД. Заранее спасибо. И не фига не понял про "пол недели..." С чем там идти вдоль реки ? Пока. Олег.
(Sabaka 11.08.2019 17:52:36) Я уж молчу про дешевый китайский контроллер с ПИД.. Неужели пол недели еб...и с регулятором стоит того, что бы сэкономить на полноценном управлении?
Если не сложно, хотелось бы ссылочку на дешевый полноценный китайский контроллер с ПИД. Заранее спасибо.
Полноценный этот, на 10 режимов по 8 полок. Неполноценный этот, без полок. Зато совсем дешёвый и твердотельное реле в комплекте, правда само реле лотерея, часто припаивают симмистр с меньшим номиналом, чем указано на этикетке. Но 2-3Квт должно выдержать. Ну и естественно, нужно заиметь нормальную термопару тип-К. Можно купить одну метра два в бусах и к ней термокомпенсационный кабель. Порезать термопару по 150-200мм и сварить инвертером с помощью графитового стержня, будет много термопар по цене одной. Экономней некуда.
Цитата
(Ancle Fedor 11.08.2019 19:19:32) И не фига не понял про "пол недели..." С чем там идти вдоль реки ?
Ну наверное с матюками идти.. )) Если подкручивать регулятор туды-сюды по чууу-чуть дня три-четыре, что бы найти нужные температуры.. Для меня это вынос мозга, проще купить по второй ссылке (без полок который) прибор и не изобретать велосипед)
По моему выкинуть эту духовку из головы, взять оцинковку, рассчитать размер исходя из легковеса, сложить из кирпичей на жидком стекле с асбестом.. Спирали либо в пазы проточенные на сверлильном станке... Потом по размерам корпус из жести с заклепками.. Так делал в самом начале.. С честно натыреных на родном за аводе кирпичей нихрома и жести...
Сергей Вальтман, ну вы предлагаете уж совсем радикальный метод.....взять и собрать новый муфель с нуля...... По мне так проще купить не большой готовый муфель за 20-25 штук и не заморачиваться !
(uvrigel 17.08.2019 13:35:02) Сергей Вальтман, ну вы предлагаете уж совсем радикальный метод.....взять и собрать новый муфель с нуля...... По мне так проще купить не большой готовый муфель за 20-25 штук и не заморачиваться !
Ну так автор темы и хочет собрать по сути с нуля. А на сегодня гораздо проще, это сделать из нормальных материалов, чем использовать хлам. Пусть чуть дороже, зато результат будет предсказуемый. П.С. У меня тоже колхозный муфелек, я его за пять неспешных вечеров собрал. И еще несколько дней думал и рисовал проект в 3д.
