Доброго дня, коллеги.
Нужно отлить тонкостенную маленькую деталь из серебра, размеры указаны в мм.
Как построить литниковую систему и какие сечения литников (минимальные) использовать??
- Чтобы пролилось.
- Чтобы, по возможности, проще удалить литники не повредив геометрию изделия.
Таких изделий надо отлить достаточно много, по этой причине хотелось бы по проще удалять литниковую систему.

Да, тянуть квадратный профиль и его резать - не вариант, на стенках планируются технологические отверстия.

Спасибо.
С уважением,
Olorin

Доброго дня!
При таких габаритах трудно назвать деталь тонкостенной.
я бы поставил один литник по длине всего ребра.
... но, смотря какой способ литья и назначение самой детали.
с ув. с.

огреС,
Вакуум, CombiCast
Какое сечение литника и как его отрезать??

Спасибо.

Лучше сразу с литниковой системой резать, а то потом паять мелочь такую не очень удобно, обычно так режу
А литник подводить к поверхности, не самой ответственной, или которая пилиться-шлифоваться будет нещадно.
И питатели не нужно короткими делать, и откусывать отливки коротко, за эти литнички удобно отливку потом в руках держать , когда шлифовать будете эту мелочь, иначе намучаетесь их под верстаками искать

Olorin, литник 1.8 мм заточенный под отвертку, входящий в ребро детали...
и такой вопрос... у меня опыта в металлопластике мало, но нельзя ли спаять трубку, нарезать на колечки и обстучать на квадратной оправке либо обжать в квадратном кондукторе?
или, залить в трубку сплав Вуду или Розе и прокатать в квадратном профиле, а потом нарезать?

шнэк,
Какое сечение литника при таких размерах?
Например это, если это круглый стержень диаметр 1.5 мм, сечение равно 1.77 квадратных мм.(Пи х R в квадрате)
Далее пересчитываем в прямоугольное сечение, если одна сторона сечения 0.5 мм. вторая соответственно -
1.77 / 0.5 = 3.5 мм. если привязываемся к сечению круглого литника диаметром 1.5 мм.
Я так понимаю, что литник будет прямоугольного сечения?
Какие стороны прямоугольника в сечении, или к какому круглому сечению привязываться?

Спасибо.

Т.е. литник входит плоский, Вы имеете ввиду входит в открытую грань параллелепипеда, я правильно понял?

Нет, выше писал, что будут вырезы на гранях и таких деталюшек будет штук 100, около того.
Так бы протянул квадратный профиль и нарезал

ну да, так проще будет откусить литник и обточить.
входит в ребро.

огреС,
Вот отрисовал литник "с любовью"...
Так мне казалось и прольётся(?) и отрезать будет ловчее (чисто по ощущениям, 0 - практики), но подумал относительно "как сделать резинку" и как потом вытаскивать восковку - загрустил.

Как на Ваш взгляд, для такой конструкции с резинкой и восковкой получится?

Сплошной цилиндр из него к модели идут четыре независимых полуклина примыкают к грани.


Спасибо.

Olorin,
Внутрь можно вставить квадратный металлический сердечник, после того как воск залит в резинку, сначала вынимаем сердечник, после раскрываем резинку и вынимаем восковку.
Вначале темы упоминались какие то технологические отверстия в этой штуке, почему бы их сразу не сделать?
А если сделать такую модель с вынимающимся центральным стержнем, то можно ускорить изготовление восковок.

korobtsov-alex,
Отличная идея!

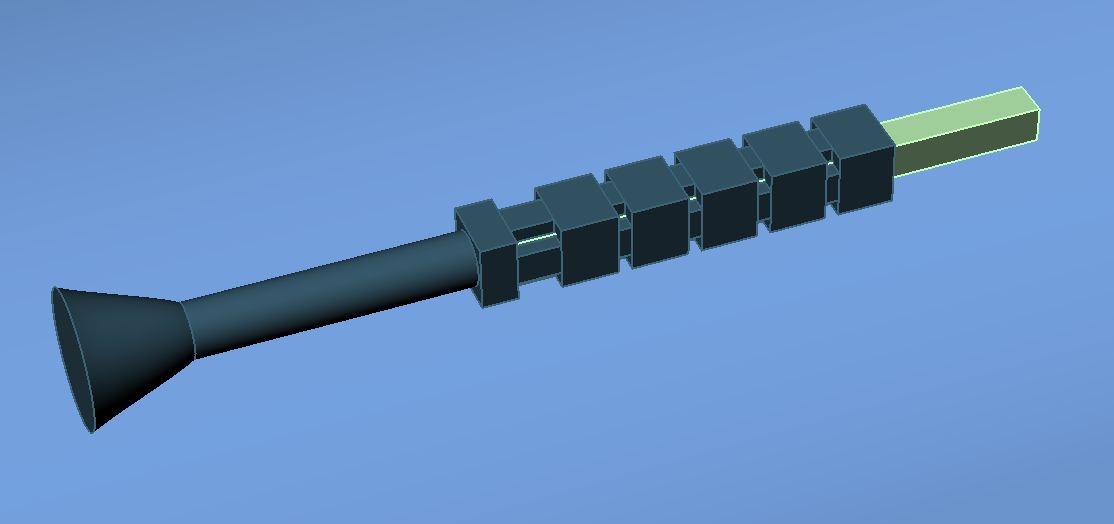

Вопрос по этой галерейки, её можно будет вот так отлить без проблем?
Сколько "боксов" может быть в гплерее при моих размерах?

Про отверстия, я очень слабый рисовальщик в Rhino и сейчас мне важно уяснить основные принципы.

Да, и двух перемычек достаточно? У меня толщина стенки 0.3 мм.

Спасибо.

Olorin,
Слишком длинные наверное делать не стоит, всетаки толщина небольшая, может случиться непролив. Но штук 5-6 мне кажется должно получиться, пробовать надо.

korobtsov-alex,
А восковка на 5-6 штук прольётся?

Olorin,
При таких толщинах теоретически не должна пролиться, а как будет на практике пока не попробуешь не узнаешь.

korobtsov-alex,
Иногда и такие вещи проливаются...

44serg,
интересно узнать...что это за шедевр.......

Опс!

Если воск "не должен пролиться" дык, тогда  всё предыдущее ни к чему...

Голосую за вариант Шнека+литник Огреса

44serg,
То что металл прольется в  самые невероятные места сомнений нет, вот только как туда звгнать воск?
