Друзья, всем привет. нужна консультация вот по такому прибору.
Знакомый притащил. Досталось по наследству. В комплекте окромя прибора ничего нет.Просил проверить. Как этот прибор работает? Как его проверить без причиндалов? Компрессор строительный в хозяйстве есть. Может у кого есть описание прибора более менее подробное.

Svetly,
Вот мануал.
А так наверное проще Олегу Николаевичу написать и спросить или подождать когда он сюда забежит.

iditmar,
Спасибо. Мануал к сожалению на английском. Можно только картинки посмотреть.
хотелось бы узнать про разъемы используемые для подключения к магистралям прибора. Какого они вида? Где их можно приобрести или как изготовить?

Svetly,
Скачайте или онлайн прогоните через гугл или яндекс переводчик. Они сейчас картинки неплохо распознают. А если там PDF то еще лучше.
Про разъёмы не подскажу- соррь.

iditmar,
Благодарю. там PDF. Попробую поискать прогу.

Svetly,
Есть онлайн конверторы PDF to TXT, DOC.....
Потом в онлайн транслятор и будет вам счастье.
Есть тооько один нюанс, технические тексты коряво переводятся. Так что придется самому додумывать.

Svetly,
Какие разъемы? Разъемы уже на гравермаксе, только трубки вставляй.  Только как его проверить без педали и наконечника непонятно, если только включить в розетку - жужжит/не жужжит.

Svetly,
Для начала, нужно подобрать блок питания на 24 вольта - 1 ампер и компрессор.
Компрессор можно любой БЕЗМАСЛЯНЫЙ. Подойдёт компрессор от аэрографа или мембранный, между ним и ГРСом, неплохо бы поставить рессивер, хотя бы из пластиковой бутылки.
Если аппарат принципиально рабочий, - это будет видно сразу, а вот насколько он рабочий - это уже следующий вопрос. Тут уже понадобятся - педаль, наконечник и Гравёр.
Судя по его виду, обращались с ним , мягко говоря - не очень хорошо.
В любом случае, его нужно разобрать и обслужить.

korobtsov-alex,  Саш не усложняй!
Svetly,
Не надо никаких прог и конверторов, просто в онлайн переводчик заходим и там всё делаем

Olaf,
А блок питания на 24 вольта зачем? Прибор вроде от 220 работает.

интересно для чего предназначен левый регулятор и для чего там два входа/выхода?

По трубкам понял что вставляются напрямую без адаптеров.

Два выхода для двух наконечников, регулятор переключает между ними. Блок питания у них внешний, как у ноутбука, то есть в аппарат подается не 220 вольт.

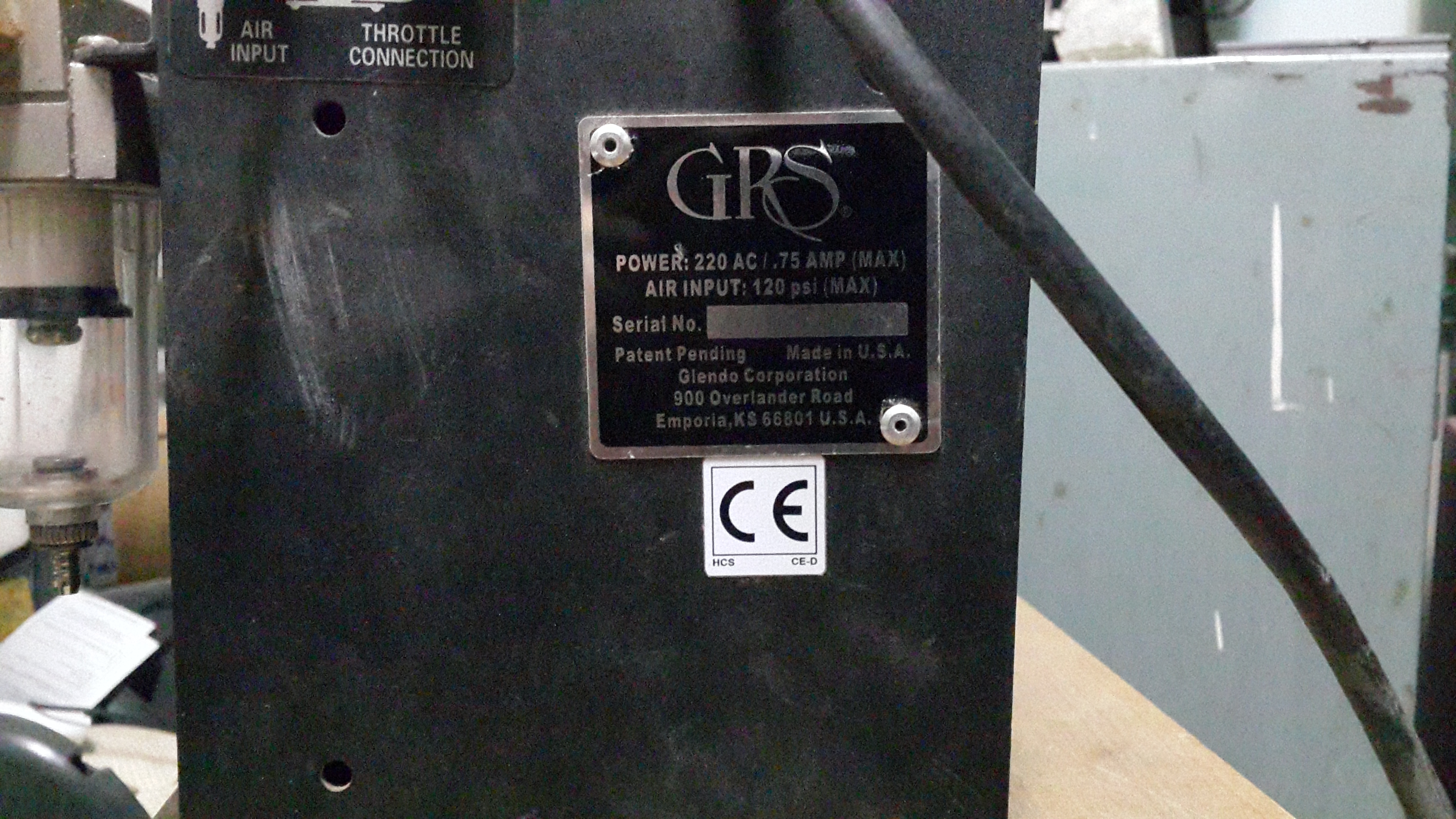

У меня вроде как на 220 вольт.
Переводчику простому дети научили. Яндекс переводчик на телефоне делает моментальный перевод с картинки.
проверил- понравилось. Буду переводить смартфоном с экрана монитора.

Хм. ИНтересно.
И куда входит шнур? Какая вилка?
Тут варианта два.

Либо это какая то модель для экспорта, либо его уже перекурочили, либо тов. Svetly,
не совсем разобрался.
Давайте больше фоток.
Давайте его вообще разберём, мне интересно посмотреть что внутри, вспомнить.
У меня когда то такой был.

И, учитывая то, что в Европе 230В, то не только для экспорта, но и для тех, кому важно, чтобы было указано 220В - гос.конторы и т.п, причем ближе к советскому периоду.

Мне тоже жуть, как интересно.

Olaf, Sd768,


Завтра постараюсь разобрать и зафоткать.

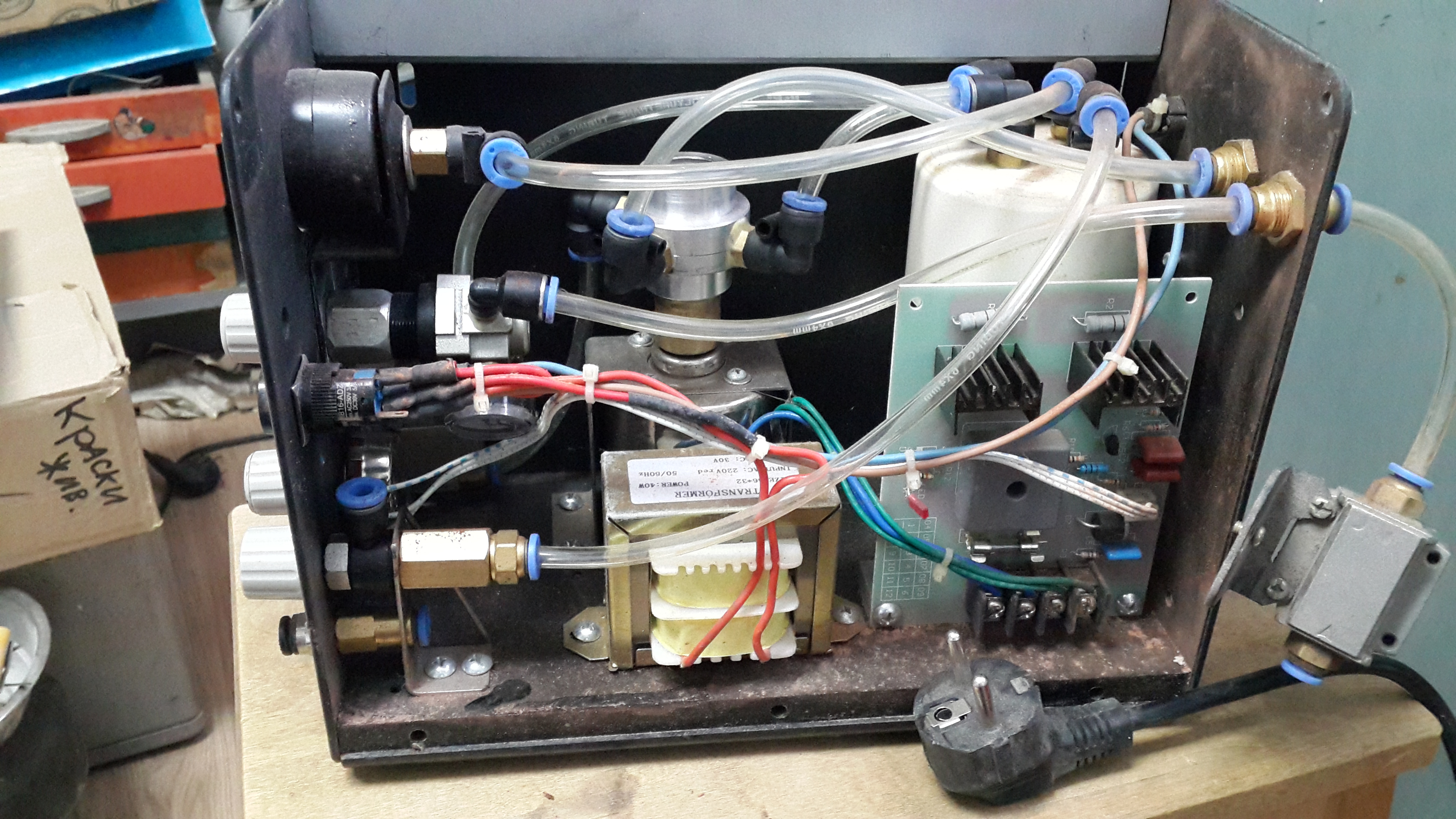

Обещанные фото.

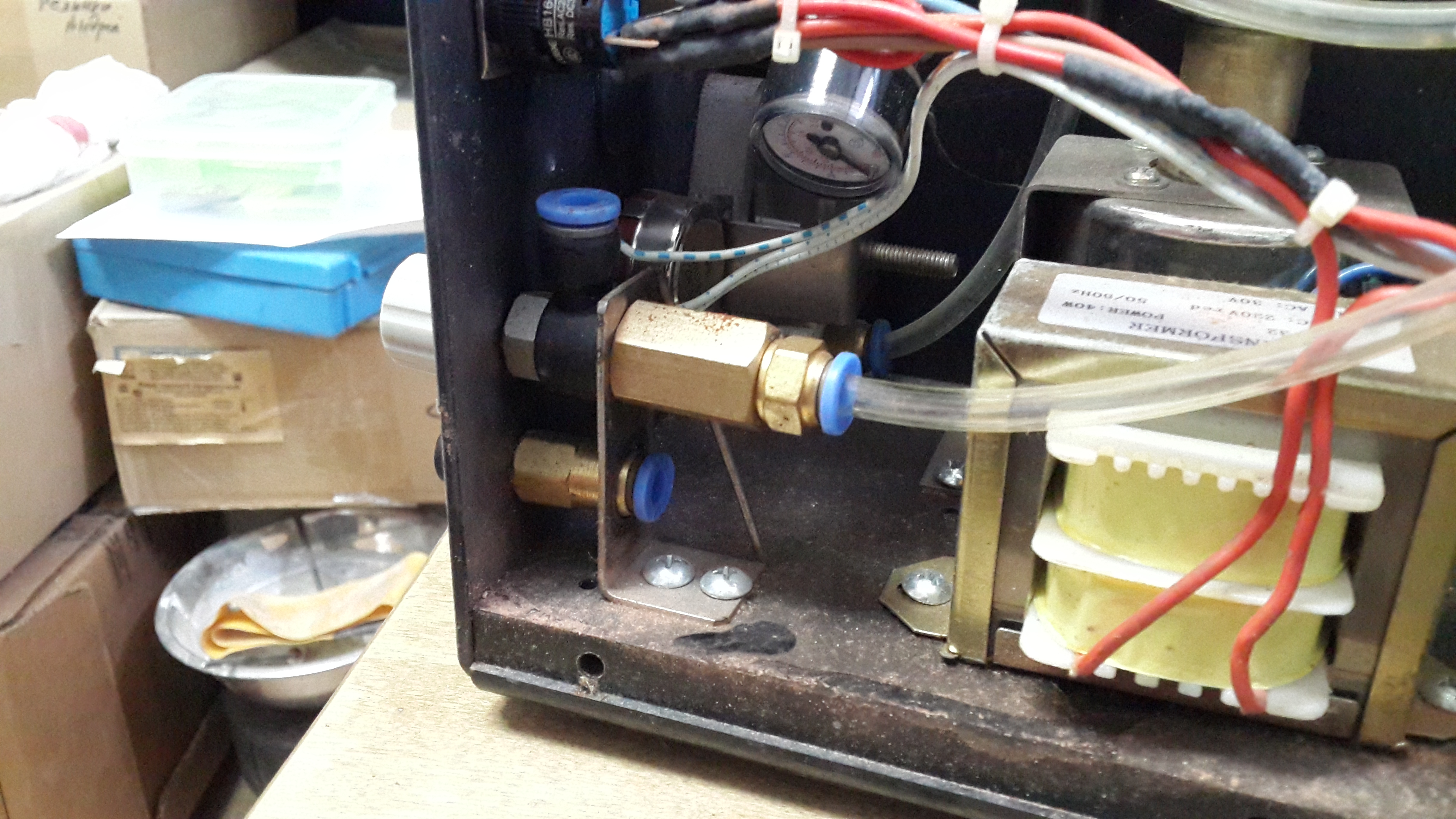

Еще фото

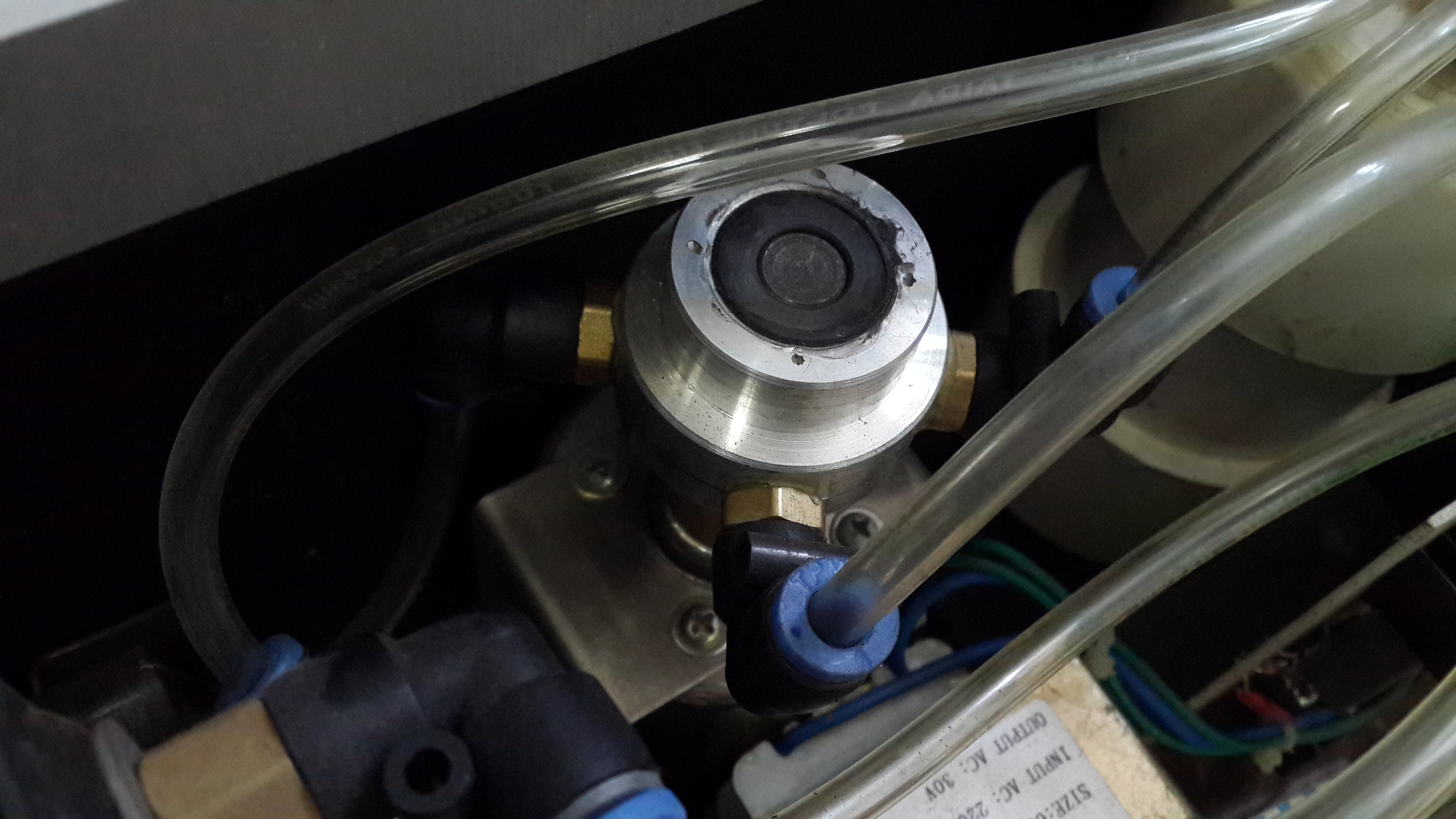

Основной узел

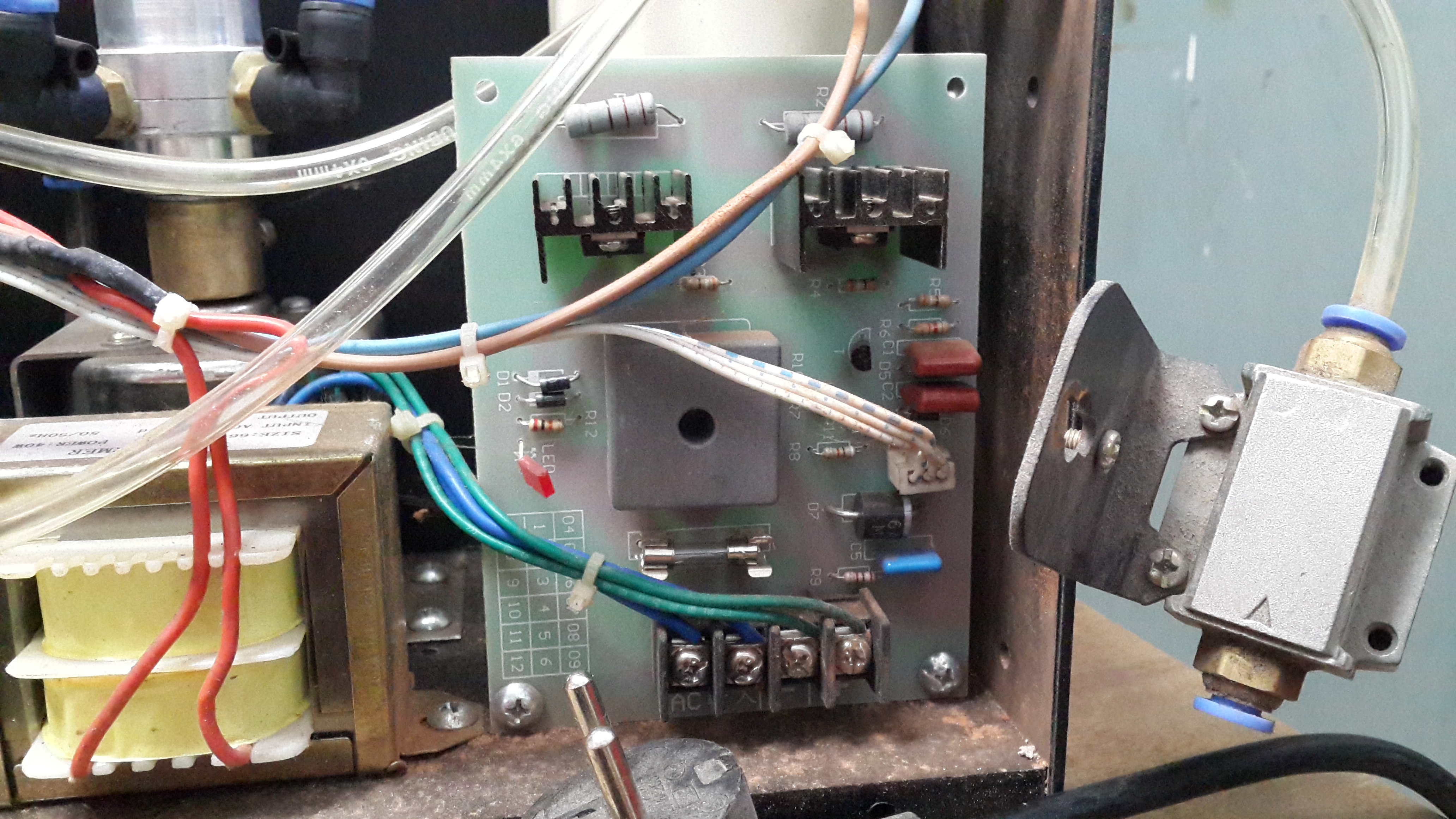

Блок питания
На первых фото видно что выход AUX не подключен.
Нет одной трубки.

А где фото разъема питания? Или там прямо шнур с вилкой?

А, увидел, забавно. Даже разъема нет?
