Уважаемые коллеги, и гости нашего города. Здравствуйте.
Пока тема пневмоштихеля, подостыв набирает нужную температуру, предлагаю обсуждать здесь всяко разно, для работы полезное, но не нуждающееся в содании новой темы.
Инструмент, его оформление, уход, эксплуатация, хранение, приспособы, приёмы в работе, подготовка эскизов, трансфер,расходные, и т.д, и т.п.
Если никто не против, я начну.
Обсуждали мы вот здесь http://www.jportal.ru/forum/forum76/topic10867/?PAGEN_1=201 алмазную резинку,
Так вот, возникли у меня кое какие мысли по связке, и сразу пошли вопросы, какой твёрдости должна быть связка, на пример по Шору, либо мягкая как розовая полировальная, либо твёрдая как хоккейная шайба, или как оргстекло?
Далее- сколько мешать порошка, 25, 50, или 75 процентов, и какого номера? Есть ли смысл сделать, скажем 20/14,
или сразу попробовать с нулёвок.
Или не заморачиваться, и нарубить из этих http://www.sapphire.ru/vcd-278/catalog.html, посчитал - получается 44 штуки по 25мм., полагаю что подобный расходник будет интересен не только для правки ТС, но и для много чего ещё.
Для начала, как то так, :hi:

Развернуть ⇓

Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.

Offline

ЛС

Olaf

Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7240
В друзьях у: 26
Голосов: 1787 / 11

#681

0 / 0

Добавлено: 03.11.2015 21:18:39

Цитата
(Михаил Ш 03.11.2015 21:08:52)Видимая часть линзы ф33,4мм

Ага, спасибо. У меня почему то засело в памяти 30 с копейками.

Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.

Offline

ЛС

kasheverov

Пользователь
Регистрация: 11.03.2010
Откуда: odessa

Сообщений: 81
В друзьях у: 0
Голосов: 4 / 0

#682

1 / 0

Добавлено: 06.11.2015 19:42:34

Сделал макет приспособы дающую возможность игнорировать толщину камня и точить штихель не только боком. Возможны всякие усовершенствованию например закрепить сверху 2 полоски широкого пластика, вместо дерева использовать металл и т.д..


Offline

ЛС

Vol demar

Пользователь
Регистрация: 24.04.2011

Сообщений: 1059
В друзьях у: 8
Голосов: 321 / 8

#683

0 / 0

Добавлено: 06.11.2015 22:04:34

А если просто рядом с плоскостью где двигается шаблон сделать столик на четырёх направляюших,а посередине под столиком винт с конрогайкой,,крути регулируй любую высоту.Витя,я думаю между двух парелелек будет неудобно каждый раз мобильно выставлять плоскость абразива.

Изменено: Vol demar - 28.08.2017 17:31:35

Offline

ЛС

Сергей Вальтман

Пользователь
Регистрация: 09.03.2010

Сообщений: 10532
В друзьях у: 32
Голосов: 2223 / 47

#684

0 / 0

Добавлено: 06.11.2015 22:08:19

а че там не удобно, камень положил на стол сверху тиски зажал и перевернул))
таких тисков опять же можно под каждый камень , 5 штук например

Offline

ЛС

Vol demar

Пользователь
Регистрация: 24.04.2011

Сообщений: 1059
В друзьях у: 8
Голосов: 321 / 8

#685

0 / 0

Добавлено: 06.11.2015 23:09:50

не не не

, штихелёв то много может быть,и все разной длинны,толщины,хлубины,и все под разными углами и ещё многа чево та))

Цитата
( )таких тисков опять же можно под каждый камень , 5 штук например

мала,вот сколька штихелёв есть в наличии,столька и тисков нада и шаблонов столько же)

Offline

ЛС

kasheverov

Пользователь
Регистрация: 11.03.2010
Откуда: odessa

Сообщений: 81
В друзьях у: 0
Голосов: 4 / 0

#686

0 / 0

Добавлено: 07.11.2015 00:12:02

Это устройство ориентировано под пневмоштихель. При заточке приходиться выравнивать камень по высоте. Почему то у разных камней разная высота. Если пользоваться ограничителем вылета штихеля из оправки (типа стаканом....) то угол заточки будет постоянный. Следовательно количество шаблонов будет ограниченно. Наверно я плохо обьясняю - мой Skype - victorkash.

Offline

ЛС

Olaf

Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7240
В друзьях у: 26
Голосов: 1787 / 11

#687

2 / 0

Добавлено: 07.11.2015 01:28:04

kasheverov,

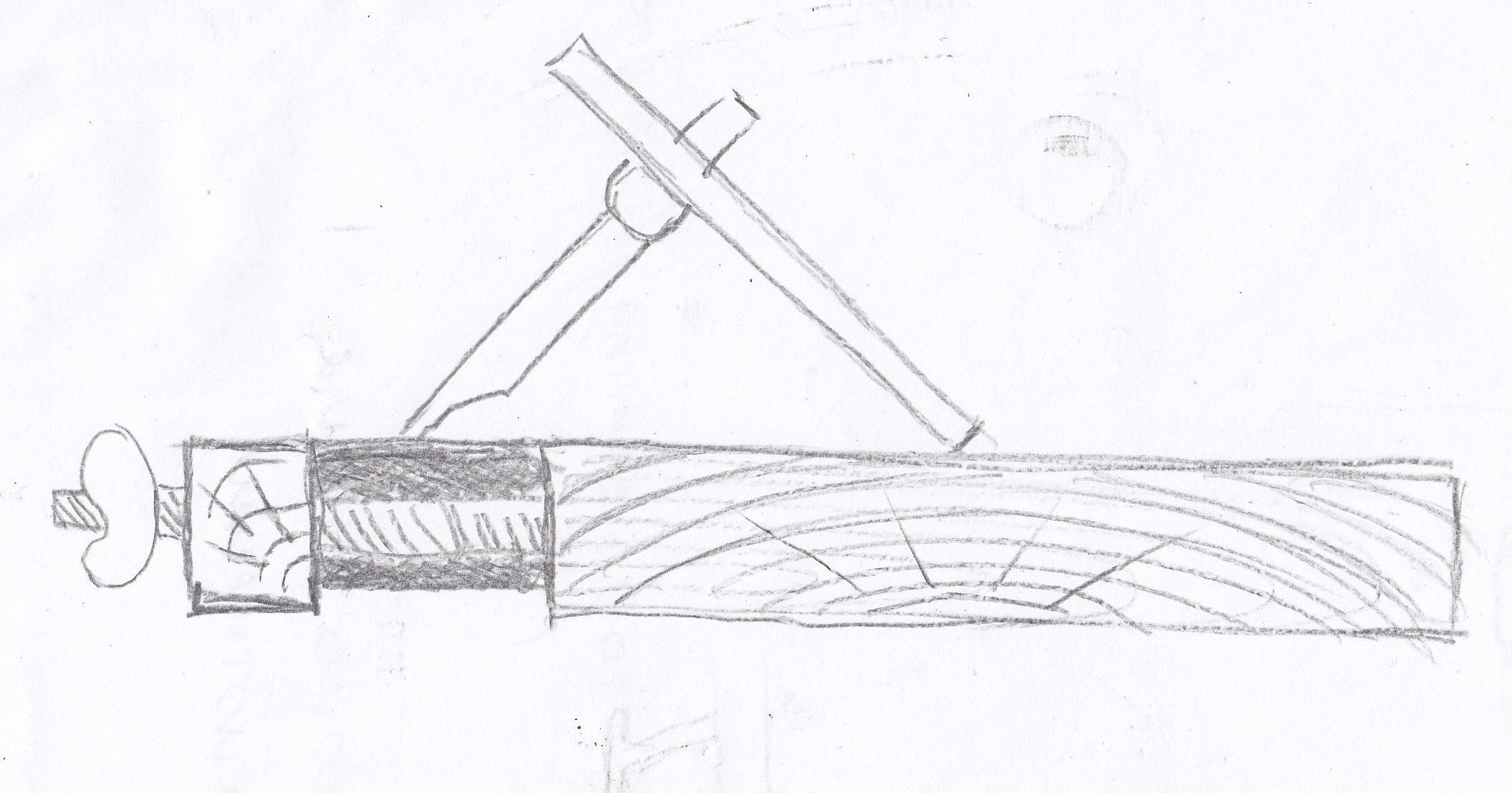

Виктор здравствуйте. Идея безусловно хороша, но я осмелюсь предложить Вам вот такой вариант

Точить можно как угодно, а вот доводить как показал опыт, лучше всё таки поперёк клинка а не вдоль

Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.

Offline

ЛС

amigosan

Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3021
В друзьях у: 4
Голосов: 384 / 8

#688

0 / 0

Добавлено: 07.11.2015 02:49:04

И у патентарора был вроде стакан *?)

Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)

Offline

ЛС

kasheverov

Пользователь
Регистрация: 11.03.2010
Откуда: odessa

Сообщений: 81
В друзьях у: 0
Голосов: 4 / 0

#689

0 / 0

Добавлено: 07.11.2015 08:41:20

При массовом производстве стакан проще. Нам подходит любой П-образный ограничитель .

Offline

ЛС

kasheverov

Пользователь
Регистрация: 11.03.2010
Откуда: odessa

Сообщений: 81
В друзьях у: 0
Голосов: 4 / 0

#690

0 / 0

Добавлено: 07.11.2015 13:14:41

Olaf, если с боку широкой доски сделать отверстие , дно которого выравнить фрезой , то его можно использовать в качестве линснеевского стакана или стаканов.

Изменено: kasheverov - 07.11.2015 13:17:30

Offline

ЛС

kasheverov

Пользователь
Регистрация: 11.03.2010
Откуда: odessa

Сообщений: 81
В друзьях у: 0
Голосов: 4 / 0

#691

0 / 0

Добавлено: 04.12.2015 21:29:17

Сделал "ортопедическую" головка штихеля. Сделал из художественного пластика . Отвердевание при 100-110 градусах. Опускал в кипящую воду на 10-15 минут.

samsung 187.jpg (1.52 МБ) [ Скачать ]

Offline

ЛС

Olaf

Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7240
В друзьях у: 26
Голосов: 1787 / 11

#692

0 / 0

Добавлено: 05.12.2015 17:24:26

Цитата
(kasheverov 04.12.2015 21:29:17) Сделал "ортопедическую" головка штихеля. Сделал из художественного пластика . Отвердевание при 100-110 градусах. Опускал в кипящую воду на 10-15 минут.

А что за штихель? И почему такой выбор - пластика? Почему не, например, термолок?

Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.

Offline

ЛС

ремесленник

Пользователь
Регистрация: 01.10.2010
Откуда: Предгорья Алтая

Сообщений: 8612
В друзьях у: 21
Голосов: 805 / 34

#693

1 / 0

Добавлено: 05.12.2015 17:37:38

Цитата
(Olaf 05.12.2015 17:24:26) И почему такой выбор - пластика?

Тебе тоже розовенький понравился?

Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.

Offline

ЛС

Olaf

Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7240
В друзьях у: 26
Голосов: 1787 / 11

#694

0 / 0

Добавлено: 05.12.2015 18:41:09

Цитата

Цитата
(Olaf 05.12.2015 17:24:26) И почему такой выбор - пластика?

Тебе тоже розовенький понравился?

А то. АГОНЬ.

Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.

Offline

ЛС

kasheverov

Пользователь
Регистрация: 11.03.2010
Откуда: odessa

Сообщений: 81
В друзьях у: 0
Голосов: 4 / 0

#695

0 / 0

Добавлено: 06.12.2015 10:37:16

Из ярких был еще голубой остальные какие то грустные. Брать несколько цветов не догадался . Пластик брал в художественном салоне. Штихель по мотивам Вальдмана. Кстати штихель сделан под левую руку.

Offline

ЛС

Sd768

Пользователь
Регистрация: 02.03.2015

Сообщений: 4835
В друзьях у: 6
Голосов: 538 / 7

#696

0 / 0

Добавлено: 08.12.2015 14:47:52

Olaf,
а еще бывает вот так:

Какое расстояние нужно, на такое и берешь объектив. :biggrin2:

Ну ведь могут, когда захотят, а нам почему-то не предлагают.

Offline

ЛС

Olaf

Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7240
В друзьях у: 26
Голосов: 1787 / 11

#697

0 / 0

Добавлено: 08.12.2015 17:06:45

Но тебе же, предложили?

Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.

Offline

ЛС

Sd768

Пользователь
Регистрация: 02.03.2015

Сообщений: 4835
В друзьях у: 6
Голосов: 538 / 7

#698

0 / 0

Добавлено: 08.12.2015 17:11:11

Цитата
(Olaf 08.12.2015 17:06:45) Но тебе же, предложили?

Так нужно еще микроскоп со стойкой (напольной) взять, всего на 120 тыс. :biggrin2:

Надо будет озадачиться и разузнать, что за микроскоп, вдруг сц есть и объективы можно отдельно взять.

Offline

ЛС

Михаил Ш

Пользователь
Регистрация: 02.03.2011
Откуда: Санкт-Петербург

Сообщений: 2722
В друзьях у: 9
Голосов: 362 / 50

#699

0 / 0

Добавлено: 08.12.2015 18:07:13

Цитата

Цитата
(Olaf 08.12.2015 17:06:45) Но тебе же, предложили? [IMG]

Так нужно еще микроскоп со стойкой (напольной) взять, всего на 120 тыс.
Надо будет озадачиться и разузнать, что за микроскоп, вдруг сц есть и объективы можно отдельно взять.

Sd768, можно полюбопытствовать, что это за работа, которая требует такого разнообразия фокусных расстояний? При увеличении F сильно снижается качество изображения и стереоскопический эффект, поэтому для меня нет ничего лучше штатного объектива, а ваша деятельность представляется очень загадочной.

Адрес сайта смотри в профиле

Offline

ЛС

Olaf

Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7240
В друзьях у: 26
Голосов: 1787 / 11

#700

0 / 0

Добавлено: 08.12.2015 19:23:57

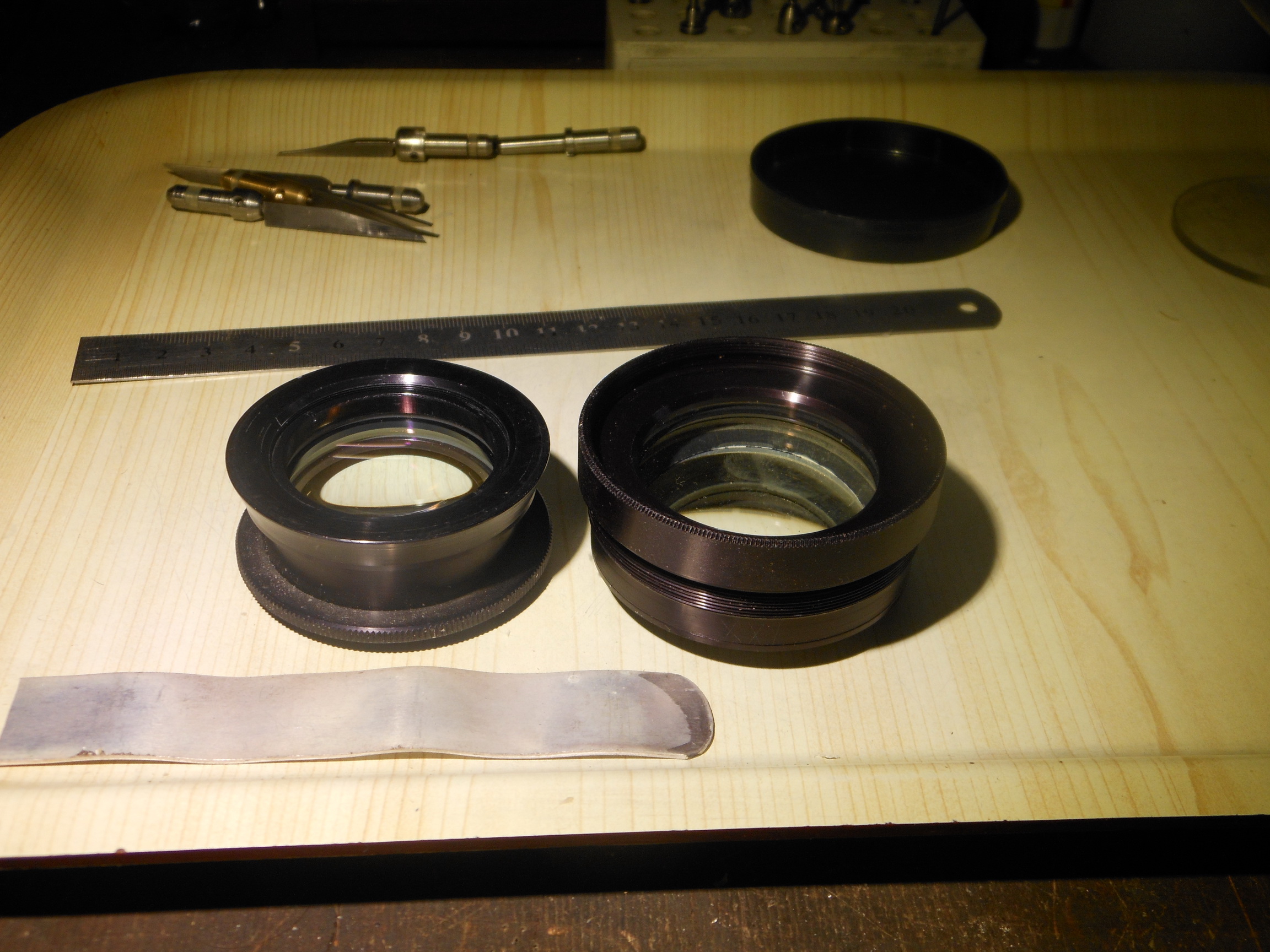

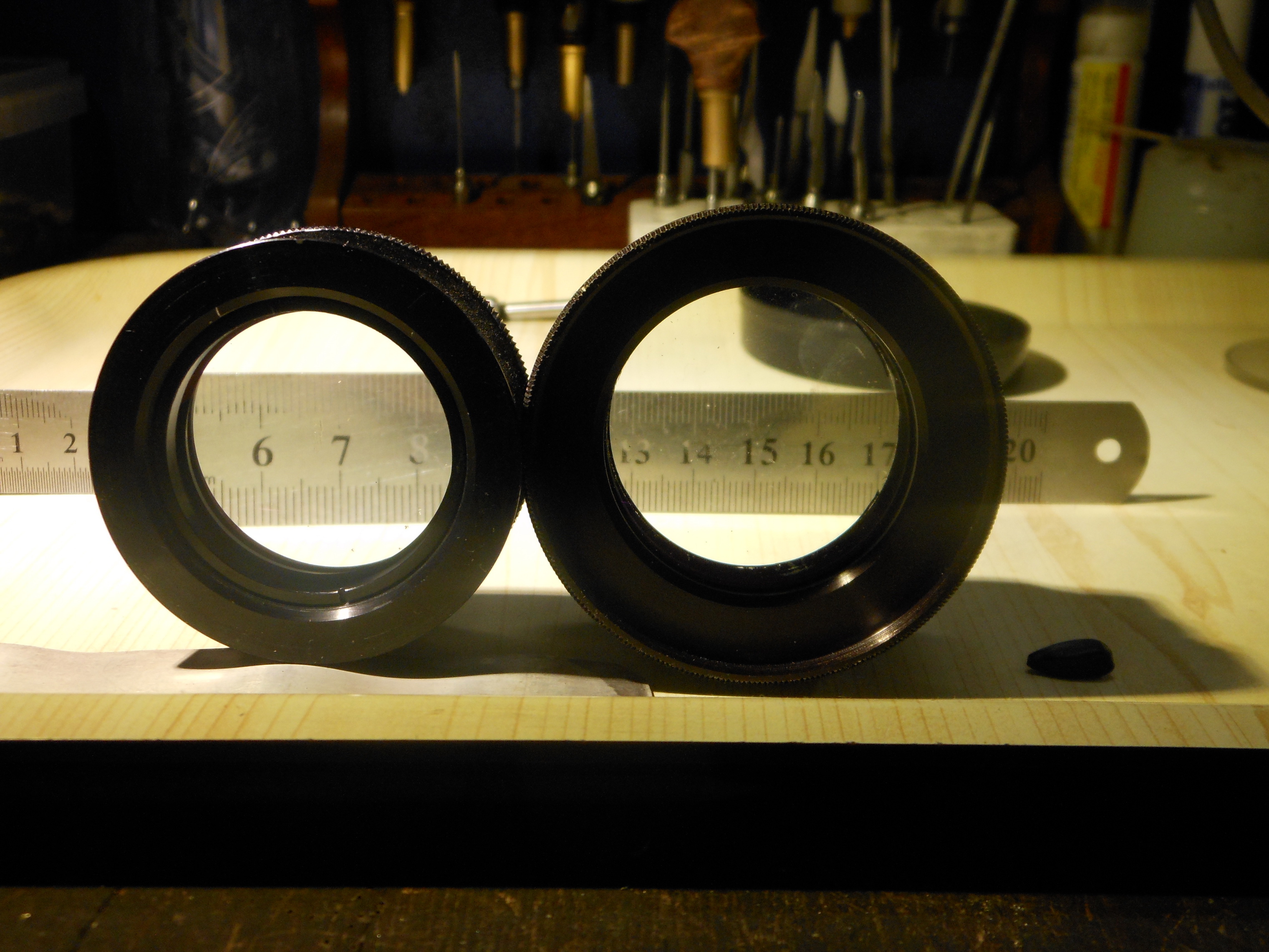

Слева штатный от ОГМЭ, на 170, справа на 900

В правом картинка - пэрсик. пальчики оближешь. И как правильно сказал Миша, стереоэффект минимальный.
Это закон.
