сегодня ходил в один цех там был гравер макс и китайский гравер поработал сравнил китайский шумит и слабый.пневмаручка не ахти. но для начинающего  познающего азы самый раз

Если серьезно, раз сам делать не хочешь, купи у Вольдемара, потому что он профессионал в граверовке, и его конструкция уже прошла всю эволюцию, один раз отдашь деньги, больше трат не потребуется. Учти это хороший совет, еще и бесплатный))))))

Бред какой то, если клинок штихеля при любых раскладах не держит заточку-это плохой инструмент, если наконечник бормашины люфтит и греется как утюг-это плохой инструмент, если паяльник для воска меняет температуру произвольно-это плохой инструмент, анки, пунзеля, фильеры, тиски, и много чего ещё прошло через мои руки,( в помойку ), и этот список может любой из нас продолжить, а ведь всё это - ИНСТРУМЕНТ.
Я в своё время купил пневмоштихель, который ну никак не хочет сам запускаться, возвращать продавцу не стал, оставил себе в коллекцию, как пример не компетентного подхода к изготовлению.

Покажи мне, где посмотреть его в гравёрной работе, я не нашёл в сети ни одного ролика ( может плохо искал, ткните носом ), за такие деньги, у нас каждый второй был бы уже гравёром, только что то не видно их.
Мой маленький племяничек, учится сейчас на моём стареньком Смите с 901 наконечником, начинающий должен работать качественным инструментом, иначе, его профессия отпугнёт.

У меня есть такой, брал для сравнения , что бы понять примерно какую мощность нужно своему предать, что не понравилось: частота и сила удара регулировать под каждый режим рукой(у меня все это ногой), сам золотник имеет подтекание и поршень в цилиндре(, ну без масла это нормально), в результате если стоит выключеный, периодически (не часто) включается компрессор, вся эта система чувствительна к зазорам в результате износа, какая то не прямая зависимость от частоты , увеличивая обороты (при одном и том же давлении)сила удара падает из за того , что столб воздуха из шланга не успевает резко выскочить через перепуск и мощность растет не линейно, увеличивать давление тоже не имеет особого смысла , так как пружина имеет собственную скорость амортизации и выше неё система не прыгнет , пружина просто не успеет вернуть в исходную точку поршень, рабочий ход поршня будет уменьшаться, максимальные обороты 1350 , умножив на два , так как из за сквозного отверстия вала  золотник за один оборот срабатывает дважды, то максимальная частота 2700? У меня Вад насчитал вообще под 4000, но думаю 3000-3200но точно не мерял, про грс не вкурсе, даже живым  в глаза не видел, но судя по роликам частота гдето не далеко, добил большой расход воздуха, занимает много места, куча шлангов и проводов, нужен еще не маленький компрессор. Смущает сам золотник но судя по тому , что у Вас племяш на стареньком смитте учится, похоже работоспособная система. Вывод максимальную частоту можно получить только в режимах автоколебаний поршня, как у Линдснея и его клонов, но наверно там нужно стремиться к бОльшему рабочему ходу поршня, сила удара будет больше.

Такой
или такой
Может где повеселее есть?
http://ru.aliexpress.com/item/free-shipping-graver-max-handpieces-carving-double-handpiece-1pc-big-graver-helper-handpieces-engraving-machine-handpieces/1619439753.html

А я не вкурил вначале, чего это за 2 рубля купить хотели, ребята это зип к вот этой хрени, стоит она 20р плюс компрессор 10р, наверняка ручки не бракованые, просто без блока пульсирующего воздуха они естественно не работают.http://www.uvelin.ru/shop/gravirovka/pnevmograver-graver-helper.html

А забыл))))) еще один хороший совет, эти ручки хорошо переделываются под моторчик автокомпрессора ))))) кто заинтерисуется напишу и фоты уже опробовал)))), но в воскресенье вечером, но бюджет несколько возрастает , на цену ручки)))))

maks1976,
в чем разница по частоте ударов и чистоте реза? потому что ручка у них копия 901 грс только не в дюймовых а метрических размерах , у грс резцедержатель 6.35 а у кита 6.00 и все а так потроха очень похожи , у Валеры Сурика в фотах есть замеры ручки грс , так по мне те же яйца только в профиль))))

Я думаю, что мой штихель при обычных работах выдает мощность 6-10 Вт. При потребляемой системой 50 Вт, получается КПД -- 20%. Если намного более слабая ручка, в общей сложности, потребляет 1-1,5 КВт, то легко прикинуть ее КПД

В том и дело, у меня какое то двойственное чувство, сделан нормально , зазоры, термообработка, даже покрытие цилиндров, все из  еврокомпонентов, но вот эта куча шлангов, кпд как у лазера, какая то непонятная зависимость в регулировках, недостаток мощности(возможно ручку мощней надо) , потом мало того коробка, так еще компрессор надо, у меня для плавки пацифик-24, так вот от него пробовал, включается часто а если на всю , чуть ли не непрерывно,все перестройки в режимах -  бросай резать и крути крутилки, я же сперва свой сделал попривык, а после этого взял чтоб сравнить, хоть знать вообще что это получилось у меня, раньше этим вообще не пользовался и не видел, делал чисто интуитивно, а на выставку ехать щупать, так я потеряю во много раз больше, (трудодни , да гостинницы, хавчик, потом опять заказы нагонять) дешевле было выписать китаец. Но если вдуматься, наверное в большей степени мне не нравятся регулировки, для изменения режима надо отрываться от работы и рукой крутить, у себя сначала на педали привык, тем более нога с головой за столько времени к педали привычна, переучиваться не надо. Вобщем хорошая штука запорожец, но пулемета нет.)))))

Компрессор лучше всего аквариумный, на 50 Вт. Не шумит, не требует рессивера, экономичный, не занимает места, никогда не сломается. Думаю, что может проработать много лет в беспрерывном режиме, не выключаясь.

Сергей Вальтман,
А что надо докупить к этому набору и отчего там наконечники разные?

это не надо покупать, вот он сразу в сборе http://ru.aliexpress.com/item/Hot-Sale-Double-Ended-Graver-Engraving-Machine-Jewelry-Engraving-Equipment-Graver-Helper/1950184480.html
еще вот это http://www.220-volt.ru/catalog-75673/
и вот это http://www.220-volt.ru/catalog-143840/ большую балду отрезать и трубка как раз во вход фильтра подходит, разные наконечники, разной мощности, там диаметры цилиндров 9мм и 11мм но в реальности по мощности не сильно отличаются.

абитуриент,
Мне кажется у них засада в педали, она резковато открывает, у грс вроде вообще другая педаль, скорей всего более плавную подачу имеет.

забыл добавить , компрессор именно этот, он малошумный , действительно достаточно тихо работает, погромче холодильного, но нормально не давит на ухо)))))

абитуриент,
Там еще третий выход под пневмотурбинку, можно и горелку к нему подключать, по сути там просто краник в третьем разъеме.

Сергей Вальтман,
Компрессор (холодильный) с ресивером, фильтра с регуляторами давления это есть, нет педали и, самое главное, наконечника. Что там в этом ящике, может он мне и не нужен, а наконечники там разные, это для чего?

абитуриент,
116 страница , там вскрытие пациента, короче; китаец и грс это родственники и ручки без коробки это обычный штихель, в этих системах ручка работает от пульсирующего воздуха создаваемого золотниковым распределителем в коробке, и нужен производительный  компрессор , от холодильника будете 5минут резать и 15мин ждать пока надует рессивер, системы с автоколебанием поршня типа Линдснея это другой принцип, имеет минимальный расход воздуха и высокую частоту автоколебаний, а инсет там электромагнитным клапаном пульсации создают , у меня пульсации поршнем моторчика ,механически.

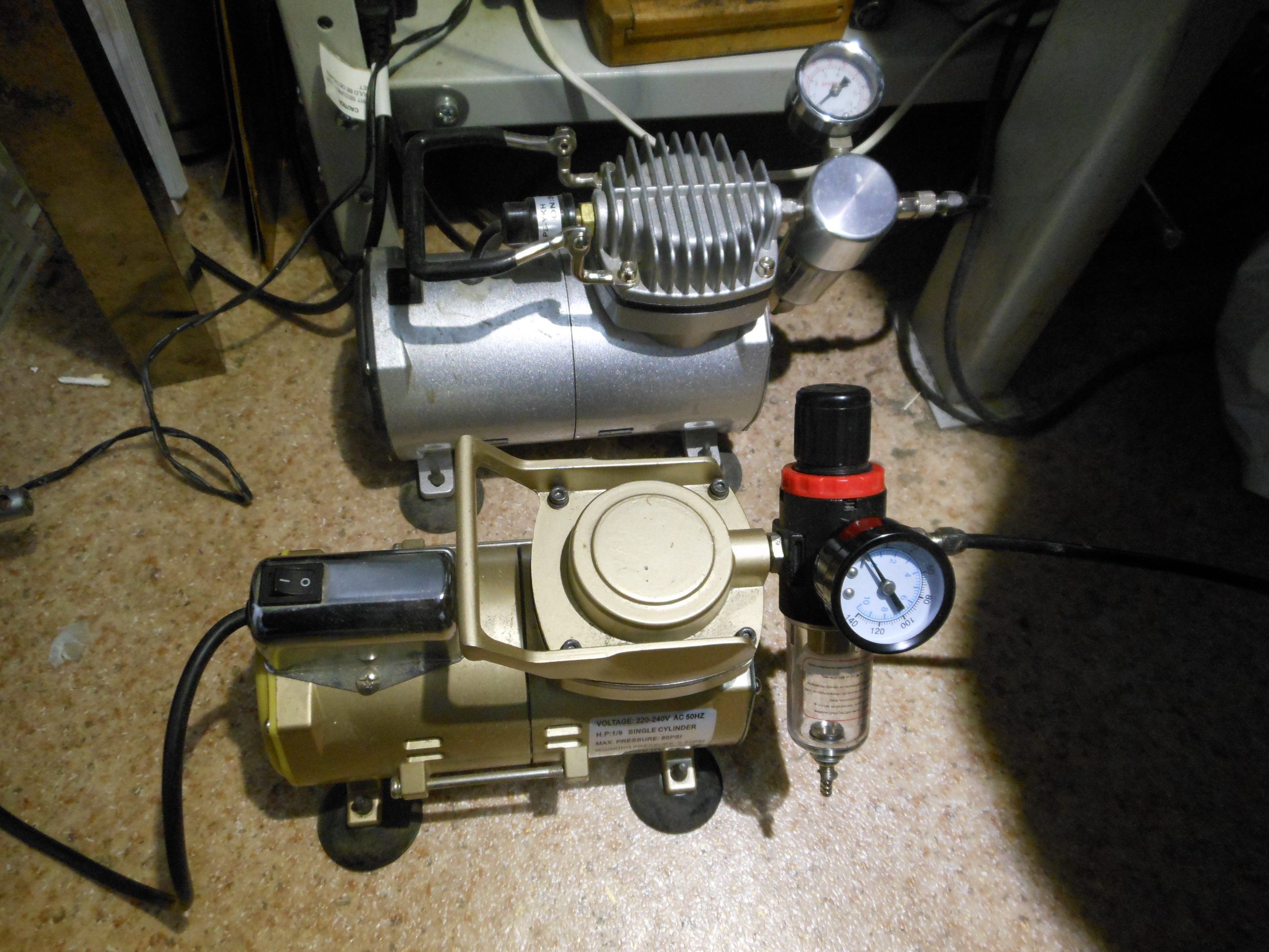

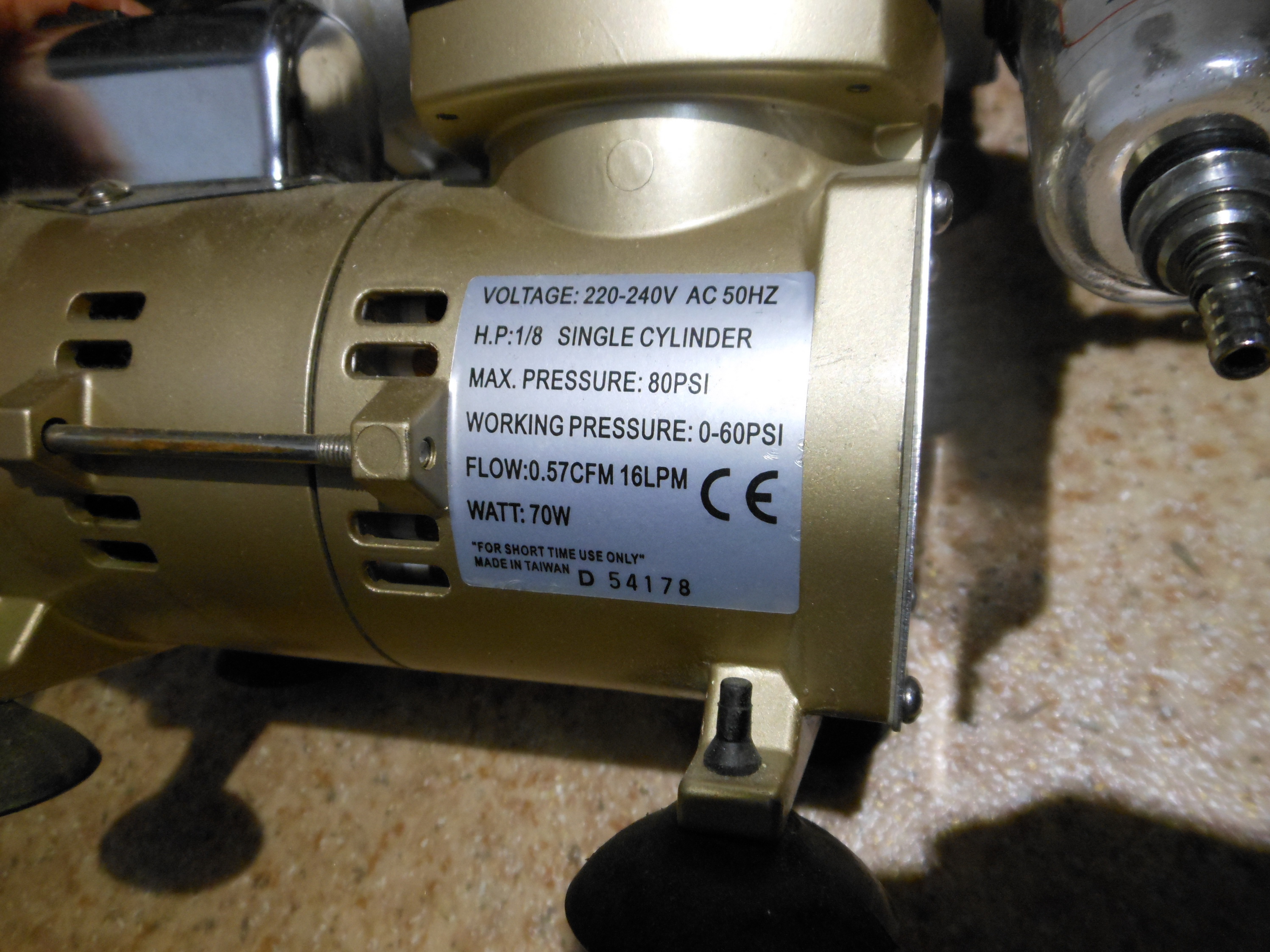

А я использую вот такие компрессоры. Работают тихо, молотят постоянно, конкретно эти уже лет 6, Позиционируются, как компрессор для аэрографа, в интернет магазинах, в районе 3 тыр
Я разные пробовал, но остановился на этих, вариант оптимальный ( ИМХО )

Olaf,
работают непрерывно , при граверовке, два шт. на один грс? пацифик тихо работает тоже, но производительней выключается периодически , как давление до 8атм доходит. Что характерно, нагревается гораздо быстрей и сильней несмотря на охлаждение, чем моторчик гравера он же не создает давление до 8атм а там 0.3 примерно.
