Фотографии внутренностей микросварочных аппаратов. , Фотоматериаллы по конструкции микросварочных аппаратов.
Пользователь
Регистрация: 17.06.2012

Сообщений: 8
В друзьях у: 0
Голосов: 0 / 0
В связи с очень ограниченным количеством информации по микросварочному оборудованию а фотоматериала современных аппаратов вовсе нет в сети.  Прошу  делиться фотосесиями внутренностей своего оборудования,  иногда это может даже вам пригодиться в случае выхода из строя вашего аппарата.
Пользователь
Регистрация: 08.01.2012

Сообщений: 4499
В друзьях у: 4
Голосов: 376 / 45
jorj22,
хватит постить одно и то же в разных темах! Спросили в одном месте, ждите ответов. Кросспостинг запрещен правилами форума, продолжите, получите бан.
Пользователь
Регистрация: 17.06.2012

Сообщений: 8
В друзьях у: 0
Голосов: 0 / 0

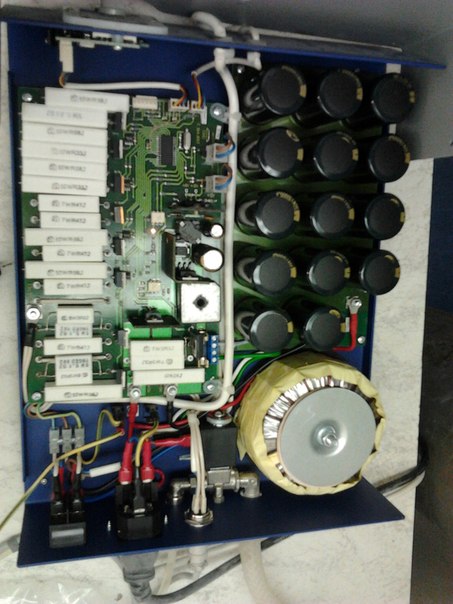

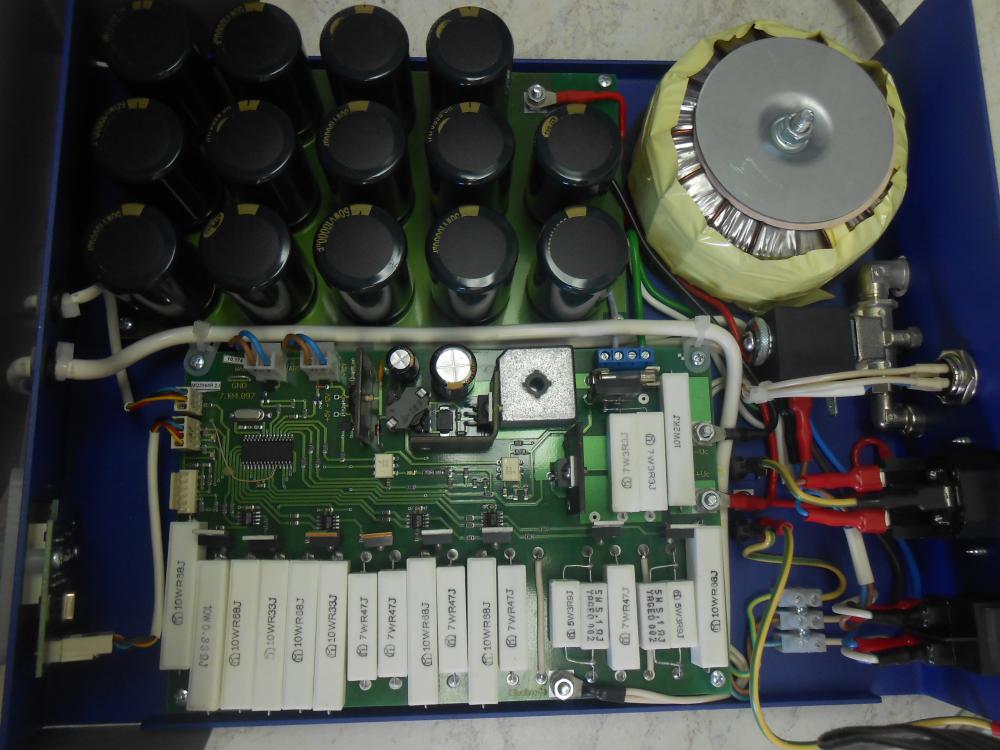

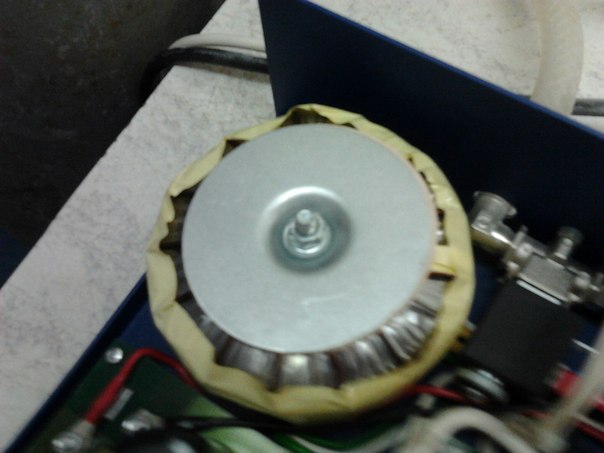

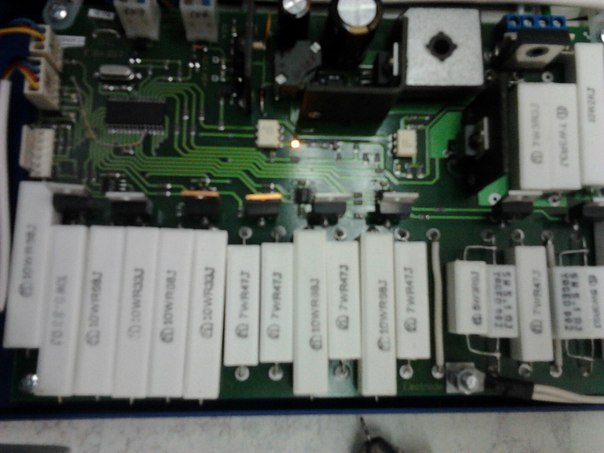

Плата PUK1.
Пользователь
Регистрация: 08.02.2017

Сообщений: 516
В друзьях у: 5
Голосов: 236 / 1

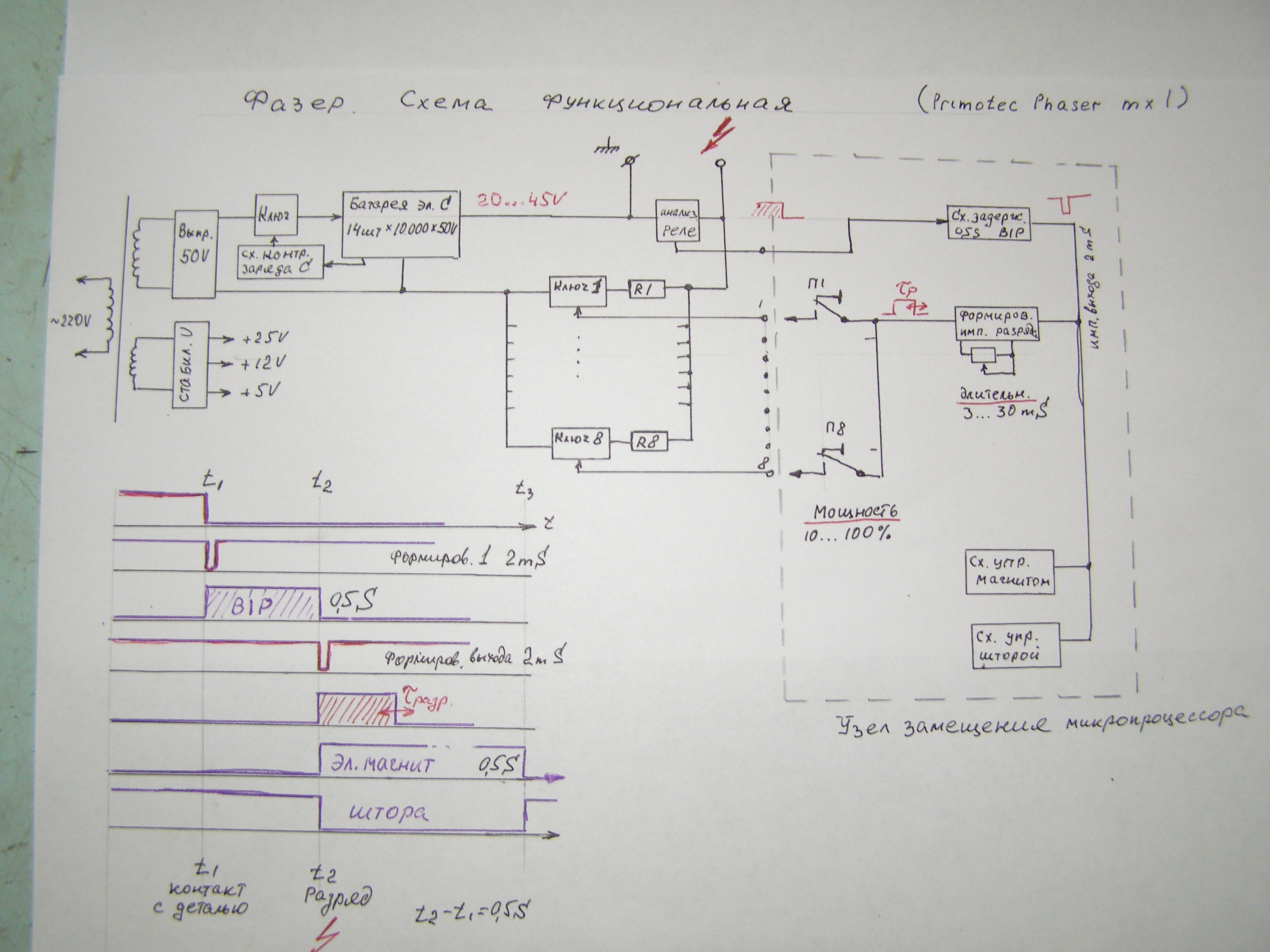

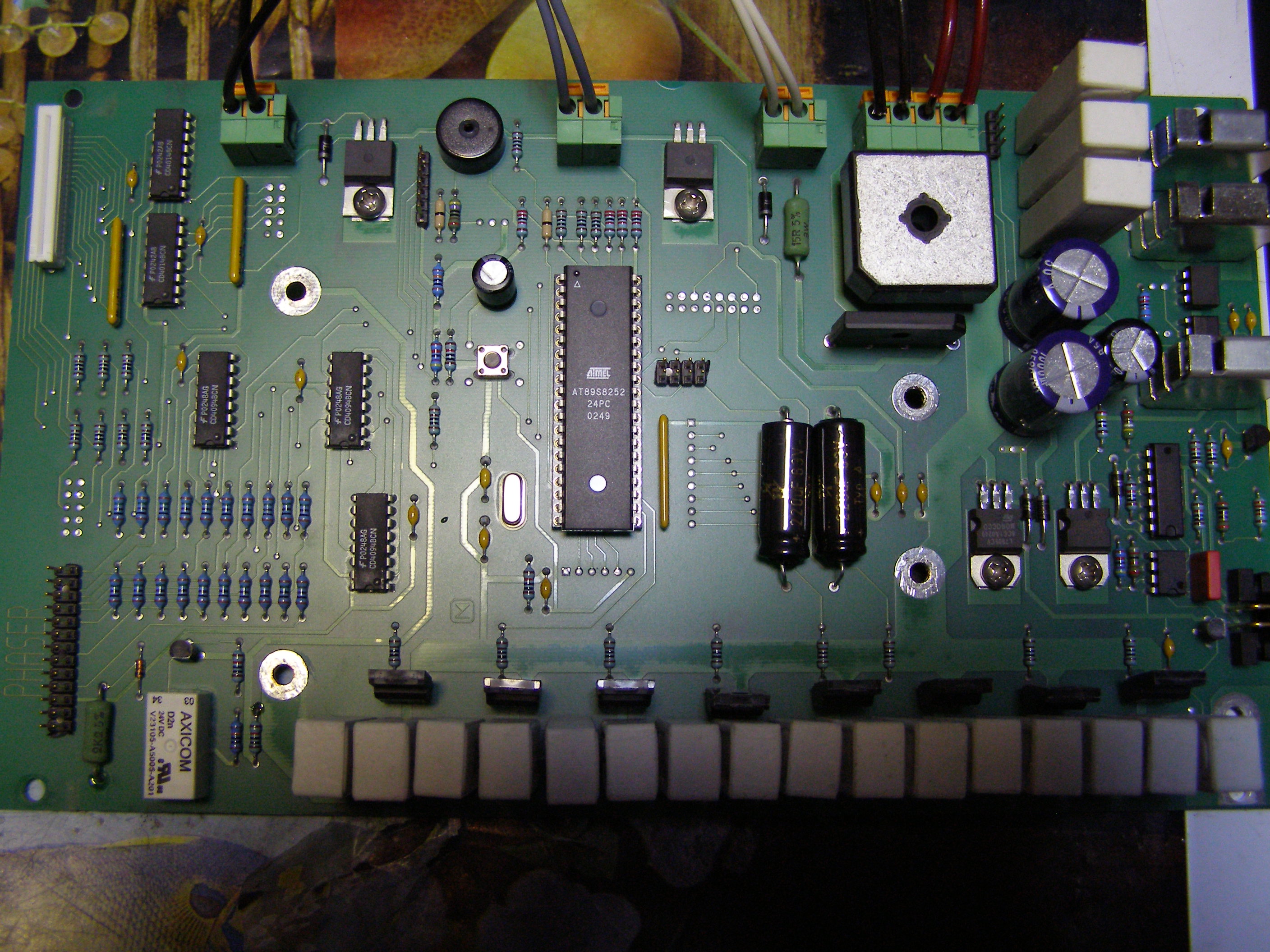

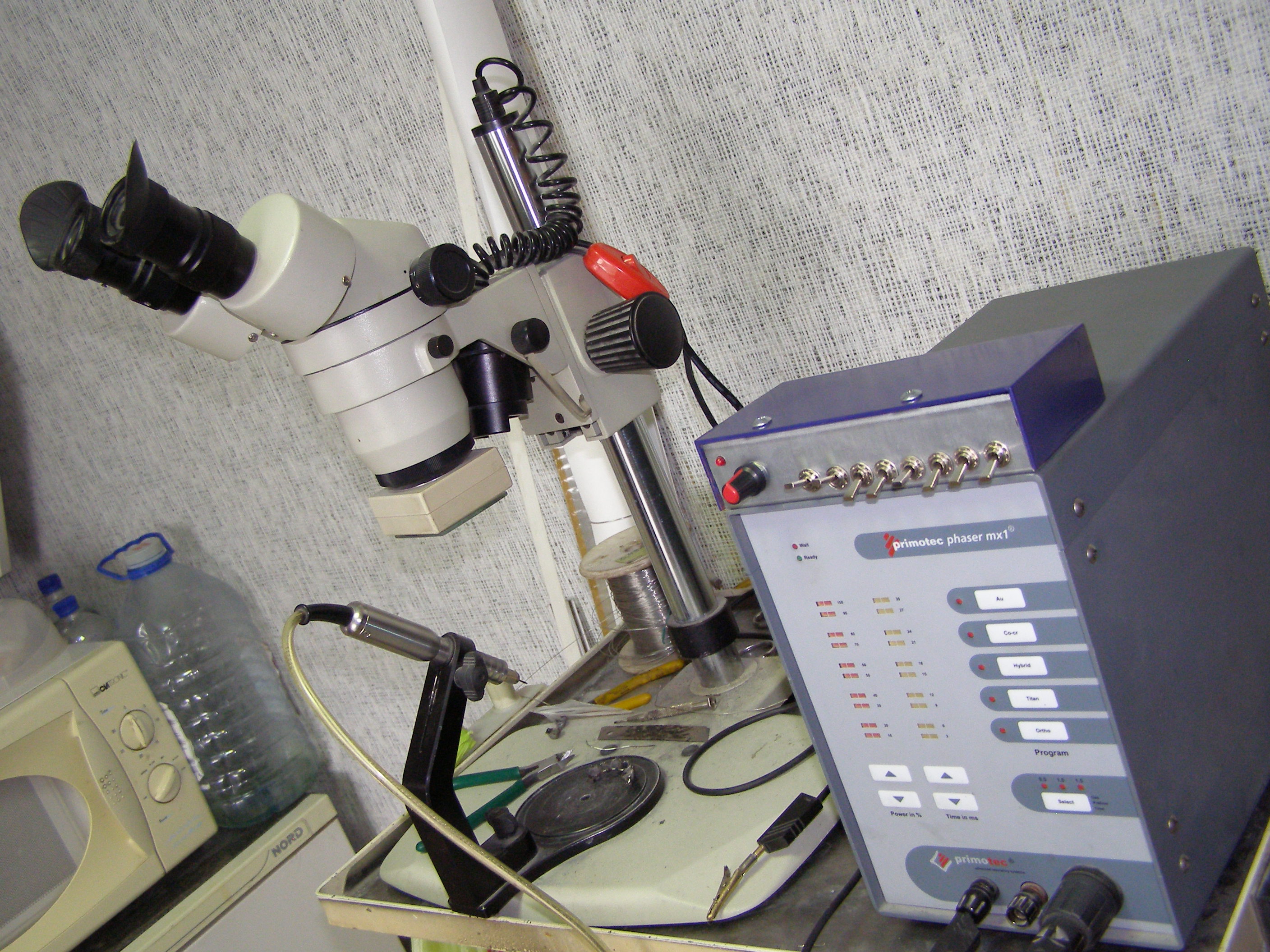

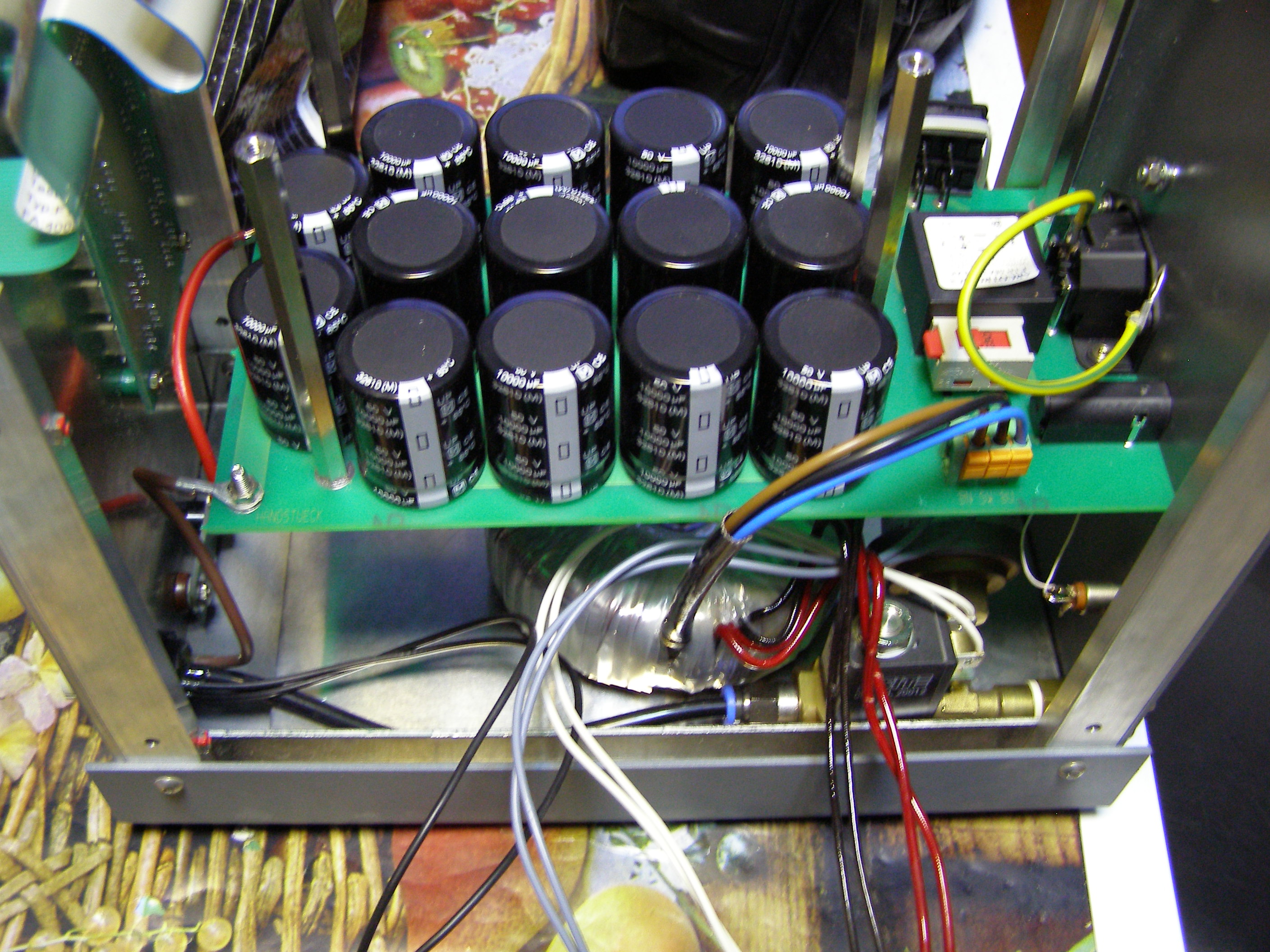

Вот фото Файзера "Phaser mx1".

По некоторым данным, он прародитель нынешнего ПАКа.
Эта конструкция была взята на вооружение и глупо испохаблена китайцами...

Фото не мои, найдены где-то здесь-же, на этом форуме (вероятно в ветке самодельщиков).

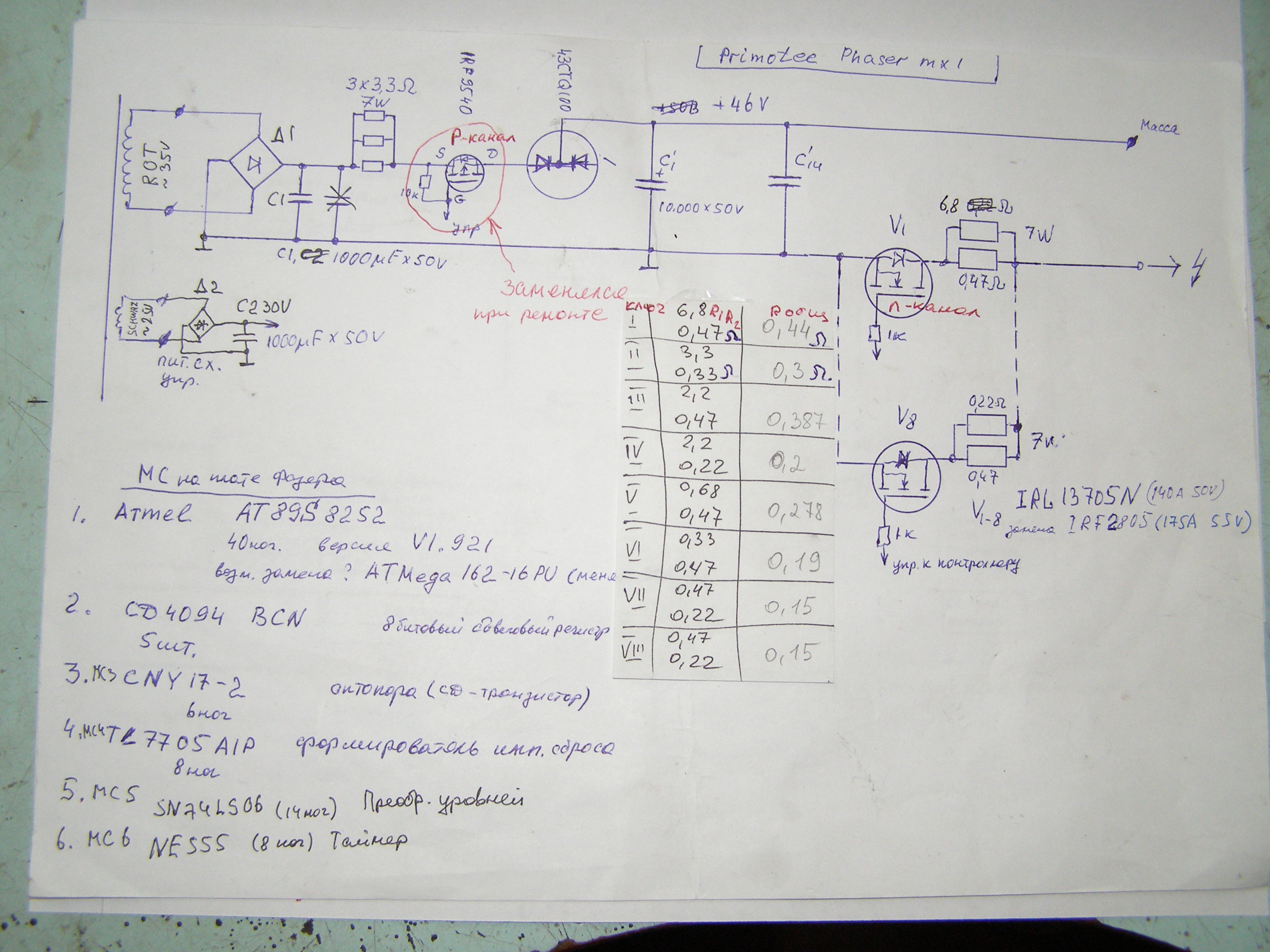

Схема классическая, с резистивным заданием тока, 8 ключей.

ЕМНИП, у владельца вышла из строя плата управления и была заменена на простую схему на таймерах и тумблерах.   thumbup2


Изменено: ALENCo - 29.09.2020 13:35:01
Пользователь
Регистрация: 08.02.2017

Сообщений: 516
В друзьях у: 5
Голосов: 236 / 1

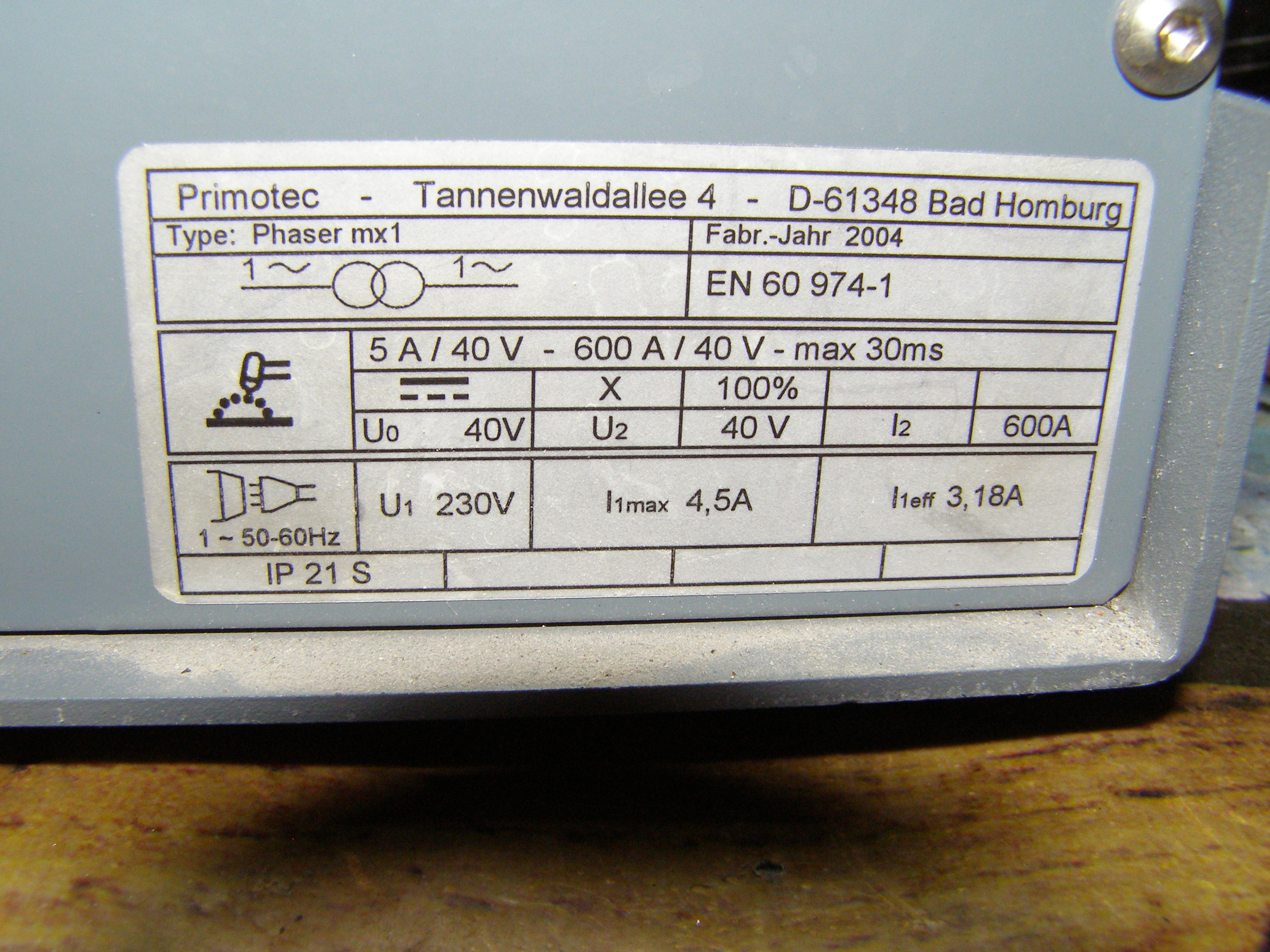

PUK 2, шильдик на задней стенке, пригодится при сравнении параметров.

Пользователь
Регистрация: 08.02.2017

Сообщений: 516
В друзьях у: 5
Голосов: 236 / 1
PUK 4, фрагмент платы с микросхемой - драйвером светодиода.

Где-то еще было много фото PUK 4, попадутся - выложу.


Пользователь
Регистрация: 08.02.2017

Сообщений: 516
В друзьях у: 5
Голосов: 236 / 1
Молния 5 (?).

По схемотехнике близка к Файзерам 15-20 летней давности, и очень примитивная схема управления.
Про "удобство" держателя вообще молчу.

Фото тоже где-то найдены, авторства не знаю.

Пользователь
Регистрация: 08.02.2017

Сообщений: 516
В друзьях у: 5
Голосов: 236 / 1

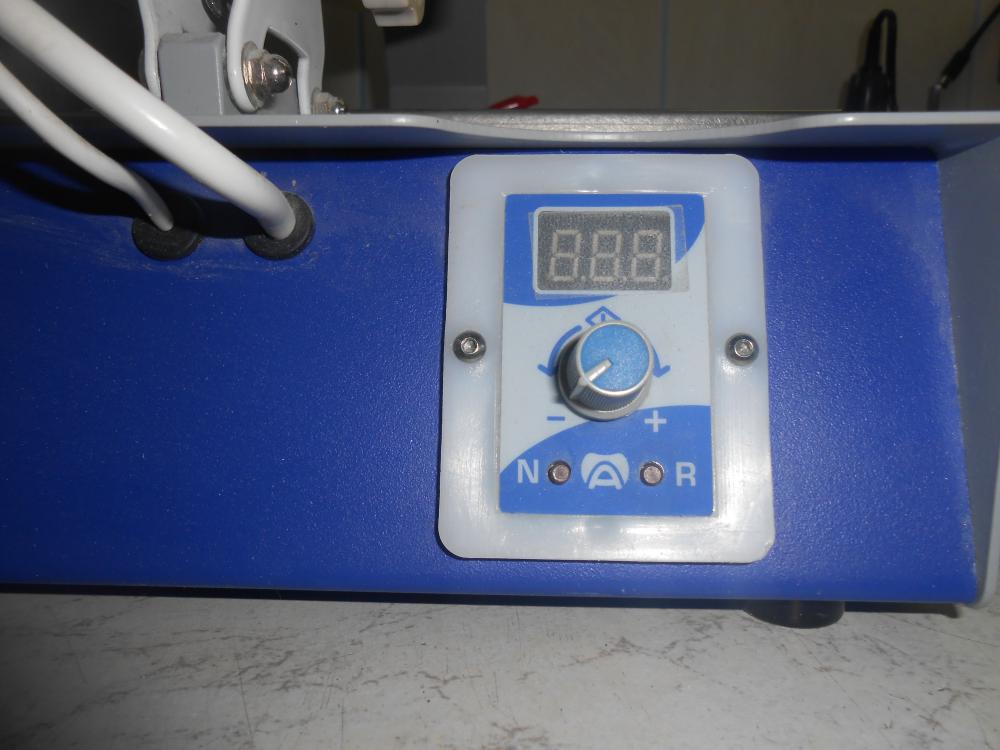

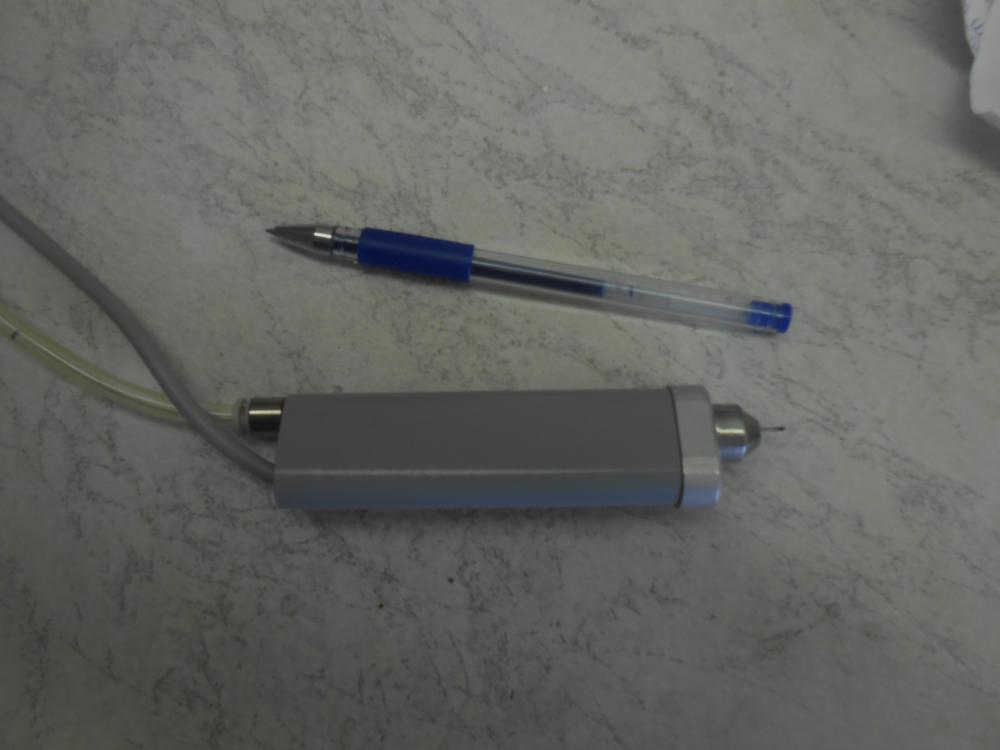

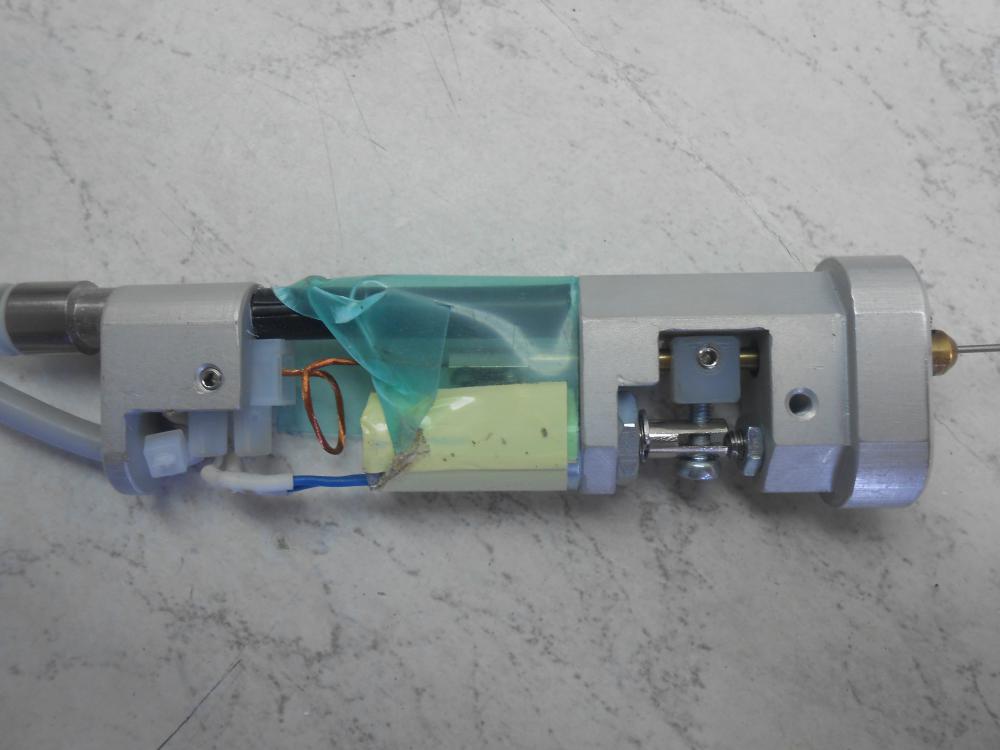

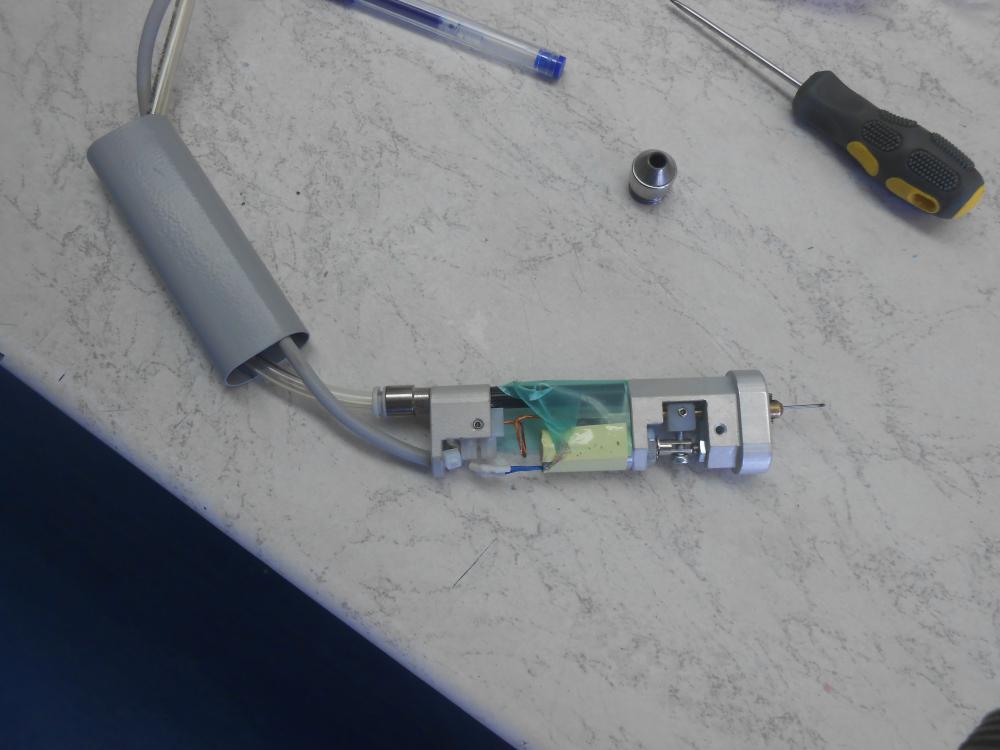

Вот еще PUK 4.
