► NS CNC - новые станки для ювелирного моделирования - 6 , MIRA - X

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

9 / 4

Добавлено: 23.10.2015 07:49:37

Новая тема и наш новый станок MIRA-X

После того, как ровно два года назад, появилась в продаже первая Мира-3, была начата работа над следующей Мирой. Мы не стали давать ей очередной номер модели. Пока решили назвать просто Mira-X. Ее выход в свет планируется в январе 2016. То есть, на ее разработку ушло ровно два года.

Это совершенно другой станок, по сравнению с предшественниками.

В нем все новое и все другое:
- Станок гораздо мощнее.
- Новый контролер, новые драйверы, новые моторы.
- Новая программа управления, не имеющая отношения к Мак3.
- Встроенный микрокомпьютер.
- Компактный тонкий сьемный монитор на шарнире на корпусе станка.
- Новые очень быстрые поворотные головы.
- Новая конфигурация кареток.
- Полностью герметичный.

Принципиальное его отличие от обычных Мир, что вместе с новой JewelryCAM на нем внедряются новые стратегии с непрерывной фрезеровкой по поворотным осям. Это дает значительное увеличение скорости работы.

В скором времени мы покажем станок на фото и на видео.

Премьера станка в России, скорее всего, состоится в феврале на выставке в С-Петербурге.

Развернуть ⇓

Offline

ЛС

Dmitry (ARDI)

Пользователь
Регистрация: 12.11.2010
Откуда: Харьков

Сообщений: 928
В друзьях у: 11
Голосов: 249 / 17

#601

0 / 0

Добавлено: 02.03.2017 14:03:35

Покрытие хорошее.
Чем и как покрывали? Рутений?

Профессия изначально должна быть актом любви. И никак не браком по расчету.

Offline

ЛС

Kosmopolitus

Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1569
В друзьях у: 15
Голосов: 479 / 5

#602

0 / 0

Добавлено: 02.03.2017 18:06:45

Dmitry (ARDI)
Верно Рутений. До PVD немного не доросли. Может лет через 20... )))

Feci quod potui faciant meliora potentes

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

#603

0 / 0

Добавлено: 02.03.2017 20:26:17

Цитата
(Kosmopolitus 02.03.2017 18:06:45) Dmitry (ARDI) Верно Рутений. До PVD немного не доросли. Может лет через 20... )))

Мы посоянно пользуемся этим PVD покрытием для фрез по металлу для больших станков http://www.aurorascicorp.com/pvd-coating-solutions/ Никогда не предполагал, что это можно использовать и для ювелирки.

Изменено: Dmitri - 02.03.2017 20:26:55

Offline

ЛС

Kosmopolitus

Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1569
В друзьях у: 15
Голосов: 479 / 5

#604

0 / 0

Добавлено: 04.03.2017 01:24:03

Корпуса часов и браслеты с нержавейки уже давно не покрывают гальваническим золотом. Сначала нитрид титана, а затем тем же методом и золото. Лет через десять часики ещё жёлтенькие, да золотом не пахнут...

Feci quod potui faciant meliora potentes

Offline

ЛС

Максим Ярославский

Пользователь
Регистрация: 18.04.2010
Откуда: Ярославль

Сообщений: 1530
В друзьях у: 2
Голосов: 222 / 20

#605

0 / 0

Добавлено: 04.03.2017 10:34:30

Цитата

а на бронзу/латунь нитрид этот кладётся?

Offline

ЛС

Kosmopolitus

Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1569
В друзьях у: 15
Голосов: 479 / 5

#606

1 / 0

Добавлено: 04.03.2017 11:18:10

Максим Ярославский
Без проблем. Даже на керамику и стекло. Но это не гальваника. Напыление ведётся в газовой среде. Так получается более плотное и глубоко внедрённое покрытие, намного прочнее гальванического.

Feci quod potui faciant meliora potentes

Offline

ЛС

Никита

Модератор
Регистрация: 24.12.2004

Сообщений: 2412
В друзьях у: 10
Голосов: 615 / 4

#607

0 / 0

Добавлено: 04.03.2017 16:07:38

Kosmopolitus,
В газовой или вакууме?

Offline

ЛС

ancher 72

Пользователь
Регистрация: 07.10.2010
Откуда: Тюмень

Сообщений: 154
В друзьях у: 2
Голосов: 105 / 5

#608

1 / 0

Добавлено: 04.03.2017 17:05:47

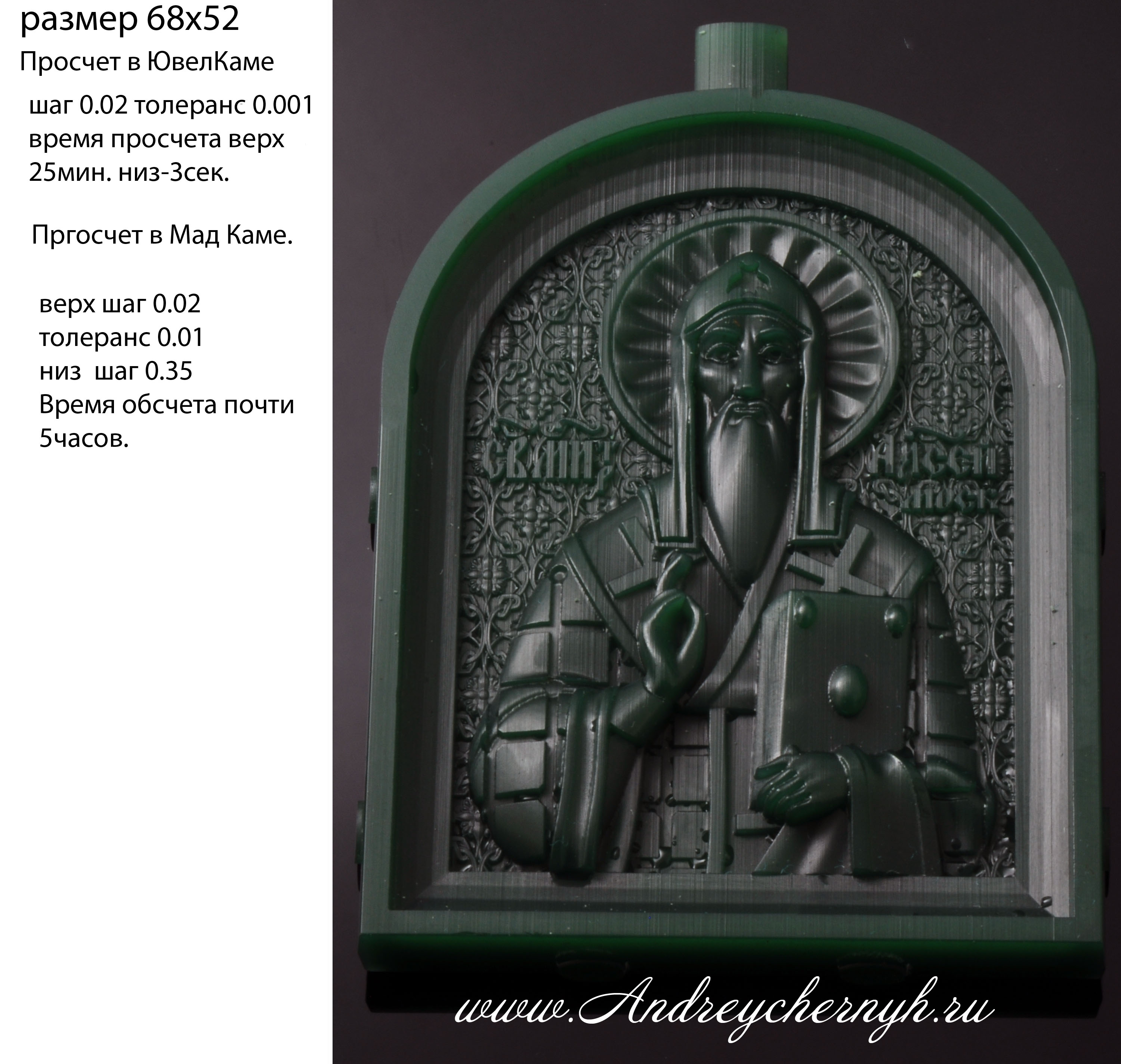

Тестовая деталь Митрополита Московского Алексея для одного из ковчегов под мощи, фрезеровка -Эвок.

AndreyChernyh

Offline

ЛС

korobtsov-alex

Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5856
В друзьях у: 17
Голосов: 905 / 26

#609

0 / 0

Добавлено: 04.03.2017 17:10:22

Цитата
(Никита 04.03.2017 16:07:38)В газовой или вакууме?

Стоматологи зубные протезы покрывают, под золото, как идет процесс у них лучше уточнить.

Offline

ЛС

Лонли-Локли

Пользователь
Регистрация: 13.01.2013
Откуда: Барнаул

Сообщений: 62
В друзьях у: 2
Голосов: 23 / 0

#610

0 / 0

Добавлено: 04.03.2017 20:31:43

ancher 72,
Такие полосы на Митрополите Московском - это нормально?

Offline

ЛС

ancher 72

Пользователь
Регистрация: 07.10.2010
Откуда: Тюмень

Сообщений: 154
В друзьях у: 2
Голосов: 105 / 5

#611

1 / 0

Добавлено: 05.03.2017 12:04:24

ancher 72,
Такие полосы на Митрополите Московском - это нормально?
Нет полосы на восковке, это не нормальное явление. Обычно фото моих поверхностей восковок глянцевое и гладкое. Станок более 5 месяцев простаивал без работы, но эта не основная причина. Фрезер. 1. Сломался кончик фрезы. 2Машина была не смазана перед началом работы. 3 драйвер и Т.Д.
Программно. 1 Проверить в Рина настройки меш.( Возможно первоначальные настройки стояли по умолчанию.) 2насторойки Мадкам увеличить Толеранс с 0.01до 0.001( Все эти настройки сделают поверхность более гладкой , но увеличат время просчета.) если ушло на просчеты более 5 часов, то изменив настройки, время просчета увеличится в разы.

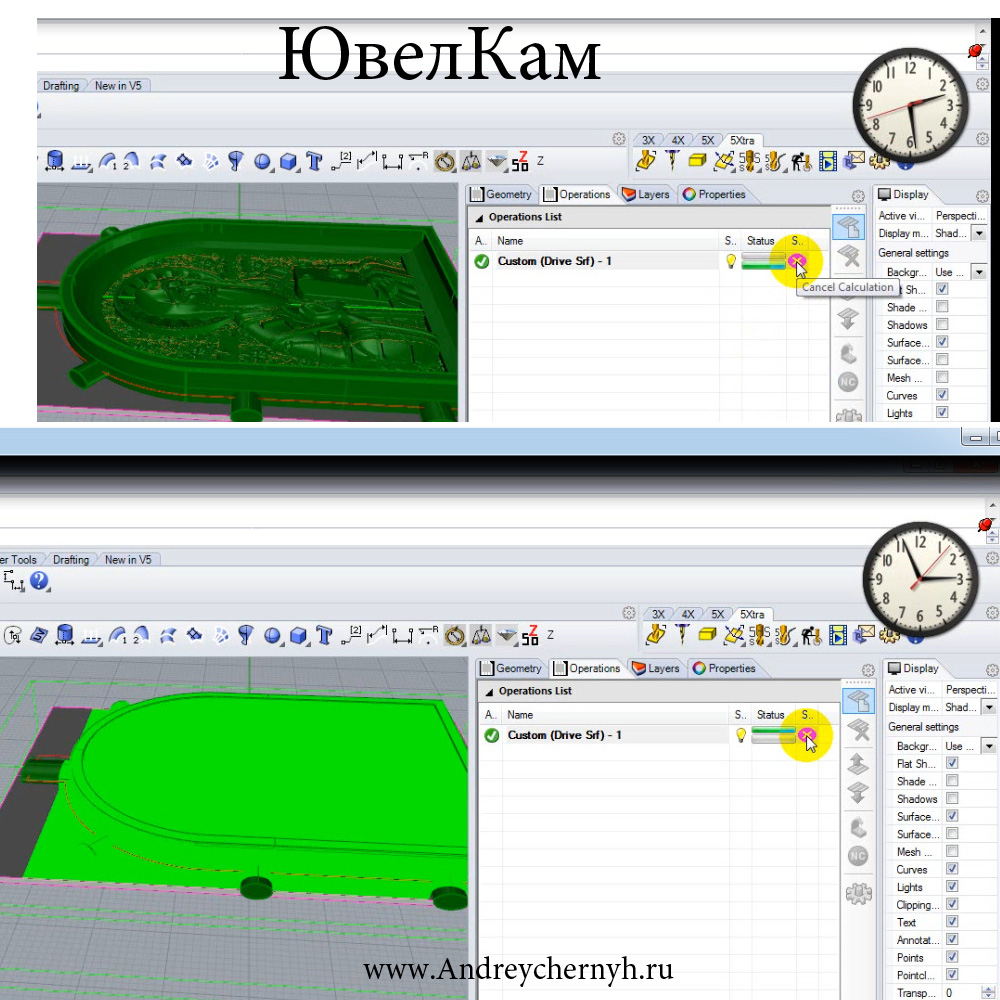

Смысл данной фотографии заключался в том, чтобы показать, как быстро просчитывает ЮвелКам в отличие от Мадкама. Извиняйте, если не могу иногда ответить, так как бываю сильно занят.

На фрезеровку ушло 17часов. Загружал файл в 11 часу, так как Мадкам считал долго, да и прога лицензия должна отрабатывать свои деньги, фрезеровка тестовая, торопят с выдачей заказа. Пасха скоро.

AndreyChernyh

Offline

ЛС

Casiopea

Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1770
В друзьях у: 4
Голосов: 457 / 5

#612

0 / 0

Добавлено: 05.03.2017 12:09:54

ancher 72,
Андрей, всетаки что-то странное у Вас с мадкамом, не может он считать так долго. Самые длинные и с высоким подъёмом стратегии по ДС я ни разу не считал больше 25-30 минут.

Offline

ЛС

Лонли-Локли

Пользователь
Регистрация: 13.01.2013
Откуда: Барнаул

Сообщений: 62
В друзьях у: 2
Голосов: 23 / 0

#613

0 / 0

Добавлено: 05.03.2017 13:07:00

ancher 72,
А можно поинтересоваться, что в Рино в настройках меша должно стоять, чтобы поверхность была максимально гладкой после фрезеровки?

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

#614

0 / 0

Добавлено: 05.03.2017 13:22:29

ancher 72,
Андрей, я понимаю спешка к Пасхе. Но если будет возможность, ответь на эти вопросы. Народу не все понятно из твоих примеров.

1. Одна и таже модель подвески сколько считалась в Мадкаме и скольлко в JewelryCAMе ?

2. Насколько играет роль мощность и скорость компьютера при просчетах одной и той же модели на этих программах?

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

#615

0 / 0

Добавлено: 06.03.2017 04:50:27

Как мы строим наши станки

Offline

ЛС

Dmitry

Пользователь
Регистрация: 06.02.2009
Откуда: Одесса

Сообщений: 797
В друзьях у: 3
Голосов: 182 / 11

#616

0 / 0

Добавлено: 06.03.2017 23:00:33

Красиво, но медленно

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

#617

5 / 0

Добавлено: 12.03.2017 03:04:24

Итак MJSA / JA, New York - 2017.

День первый

Ввыставка открывается затра. А сегодня несколько кадров самого Нью Йорка. Точнее все лишь одной части 34=й улицы по дороге от выставки к гостинице.

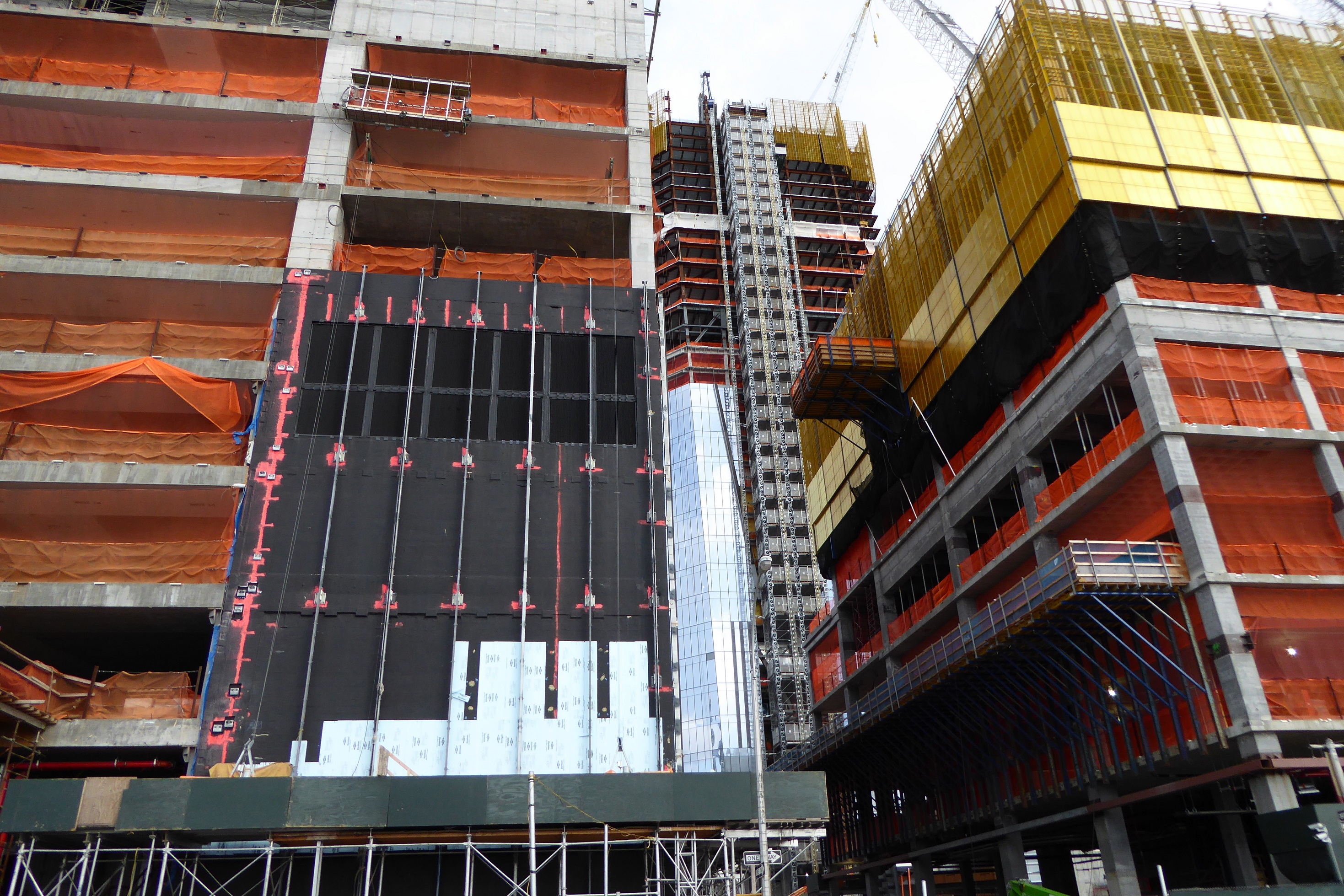

Каждый раз, когда я приезжаю сюда, я поражаюсь скоростью с которой здесь строятся новые дома. На смену каменных старинных небоскребов постоенных 100 - 140 лет назад, возволятся современные стеклянные.

34-я улица - это из достопримечательностей Нью Йорка. Прежде всего, на ней символ города - Empire State Building.

Крупнейший в мире универмаг Macy's, постоенный еще в 1902 года, в восьмиэтажном здании, занимающий целый квартал.

Madison Square Garden

И известный всем фоторгафам во всем мире B&H. Единственный уникальный магазин фото-видео техники, в котором есть все и всегда! Например, когда я покупал там себе штатив, то в отделе штативов их было в ниличии 700 видов, от микроскопических настольных, до многотонных студийных. К сожалению, сегодня суббота и он закрыт. Магазин чисто еврейский, Шаббат - это святое!

Изменено: Dmitri - 12.03.2017 03:50:30

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

#618

5 / 0

Добавлено: 12.03.2017 07:42:07

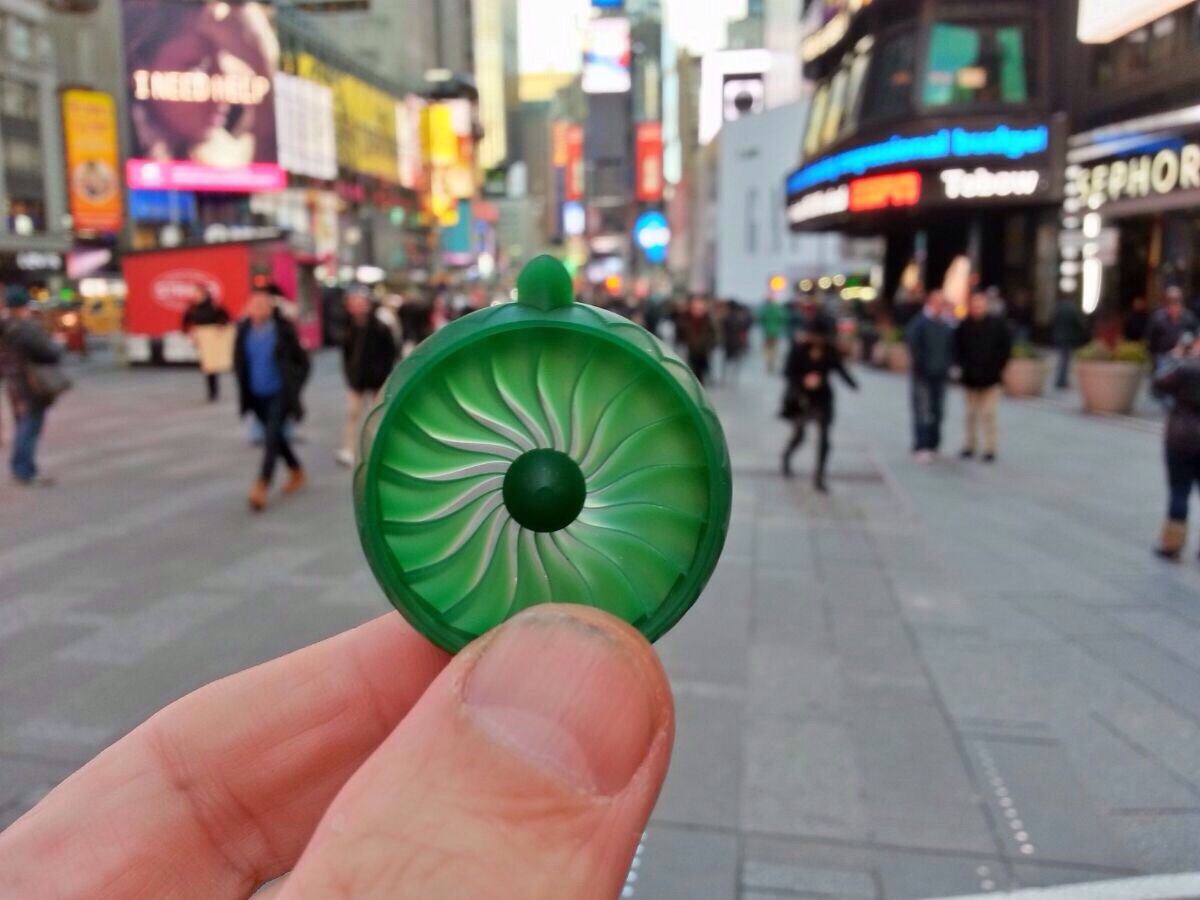

Турбина Осина.
Она доехала до Нью Йорка и завтра будет демоннстрироваться на вставке. Думаю, эффект будет не меньше, чем от Дракона Раймса. Это фото Вадима Свердлова. На этом фото она в его руках на фоне Times Square.

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

#619

1 / 0

Добавлено: 13.03.2017 03:48:14

MJSA New York, день первый

Robert Andruchow (Тиффани) и Вадим Свердлов с турбиной Осина. Восковка единогласно признана шедевром машинной обработки на сегоднешний день.

Еще знаменитости. Дэвид Юрман и Дмитрий Зверев. Кто такой Дэвид Юрман, можно узнать здесь: http://www.peoples.ru/art/fashion/brands/david_yurman/
http://ru.davidyurman.com/world-of-yurman/heritage.html

Основатель PEPE Tools Анатолий Айзенштейн

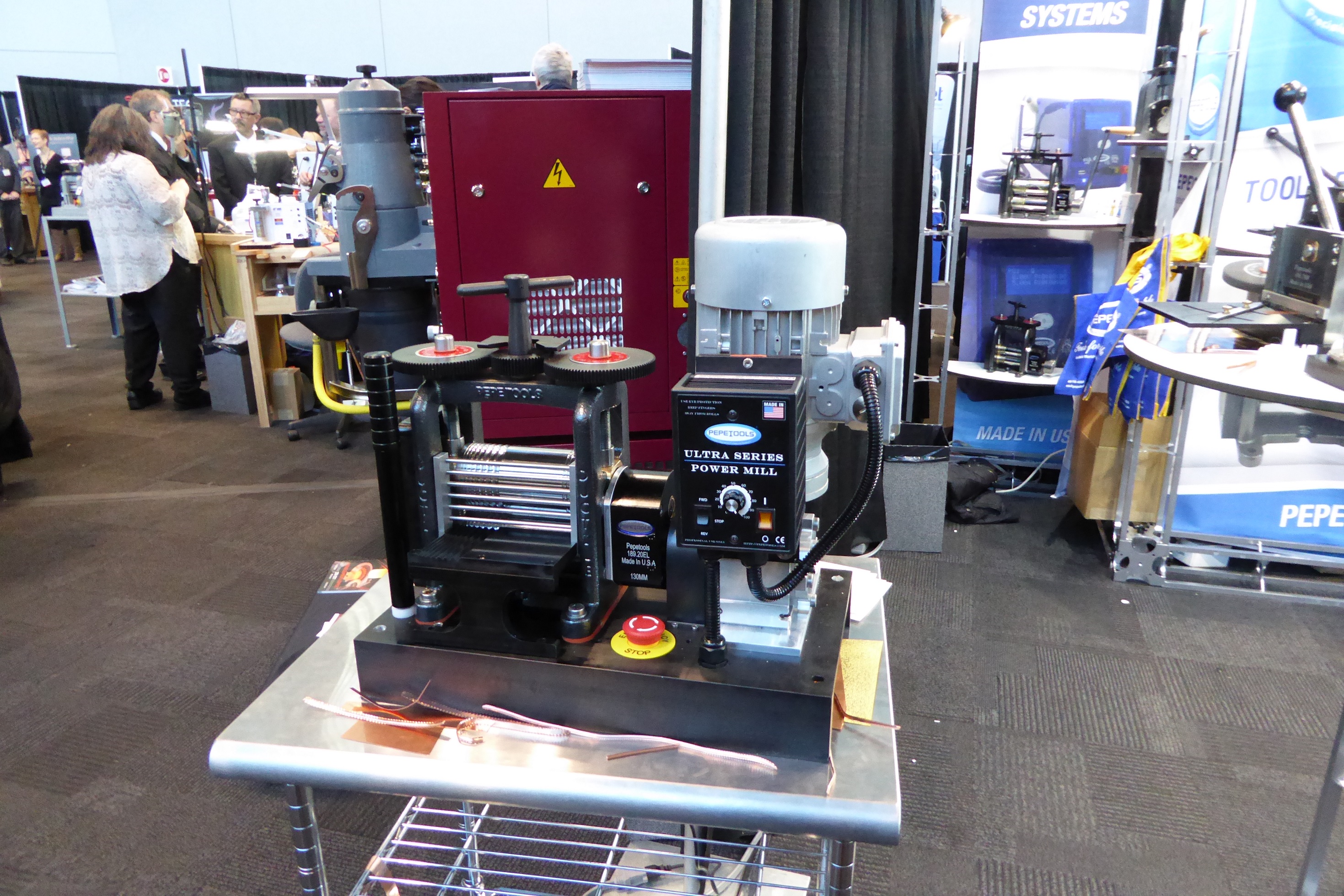

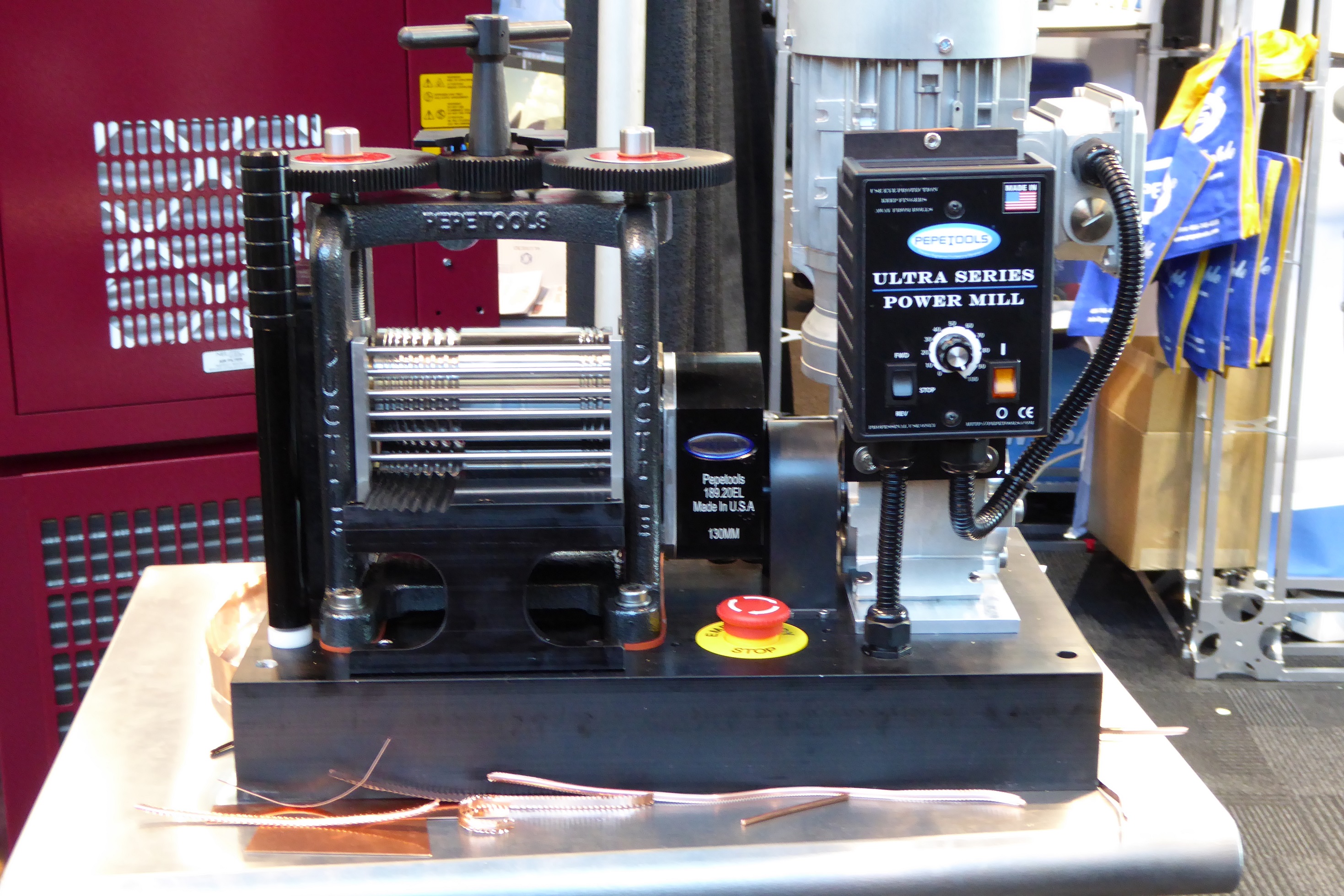

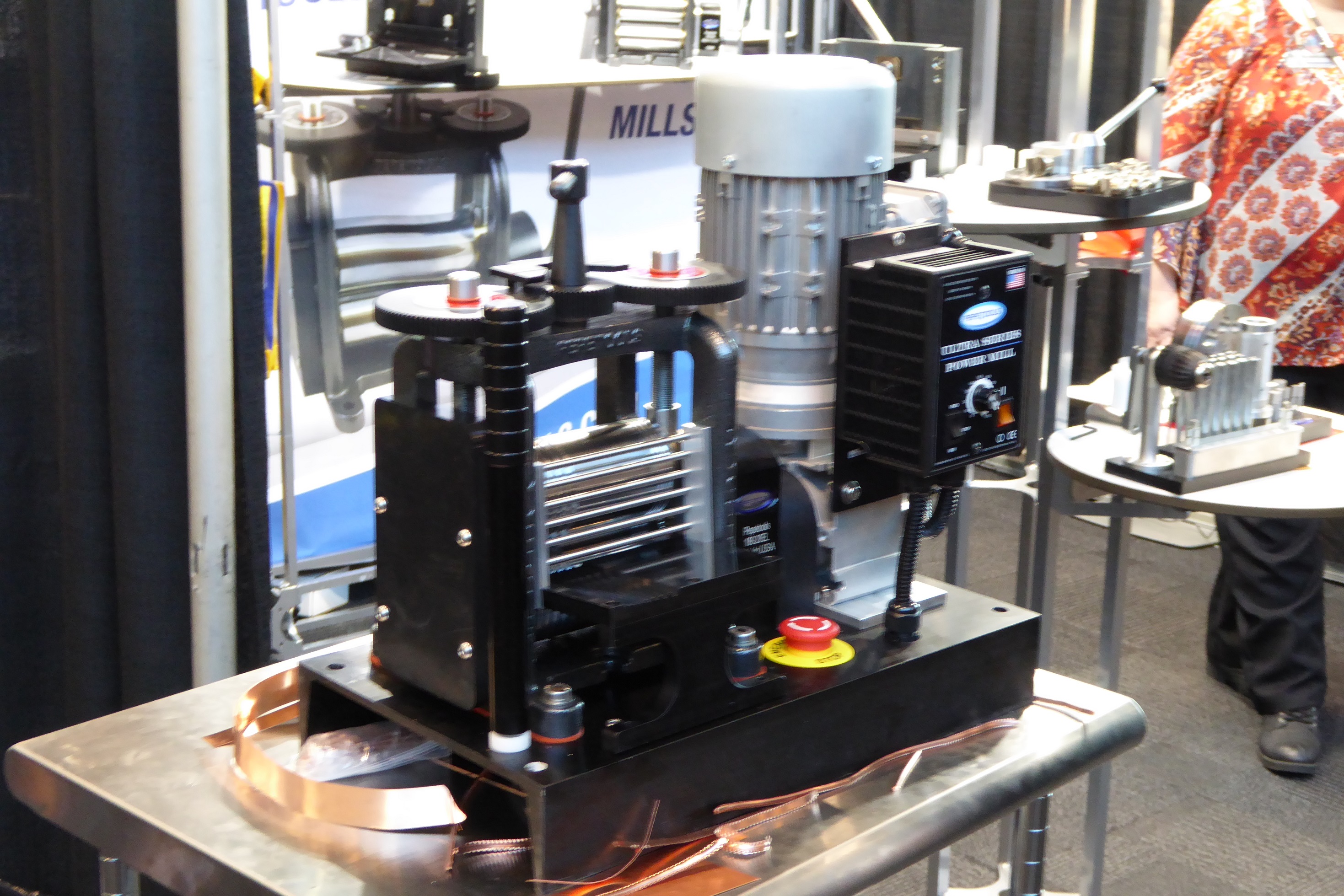

Новейшие валцы PEPЕ toos

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

#620

1 / 0

Добавлено: 14.03.2017 06:15:17

Продолжение про выставку в Нью Йорке

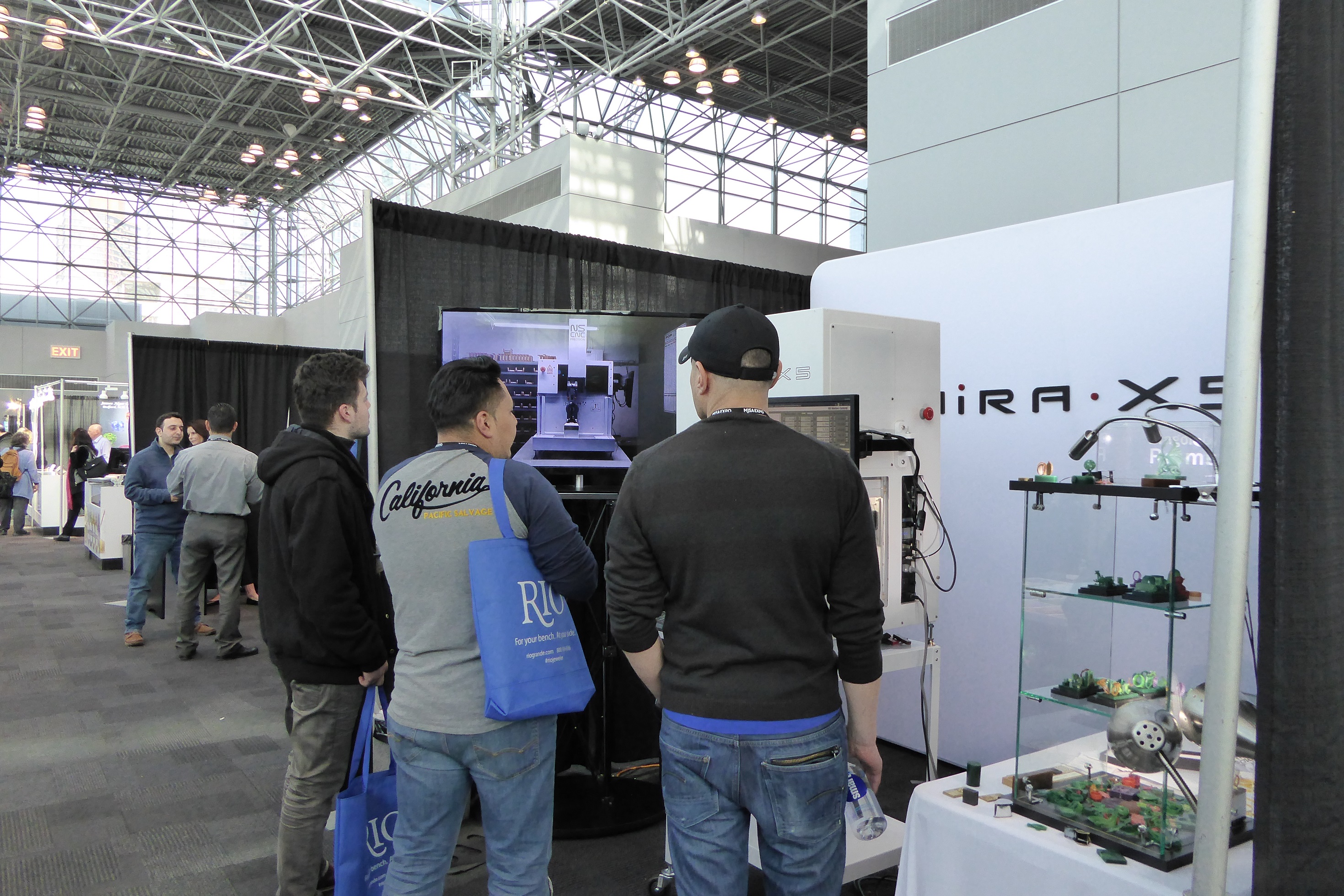

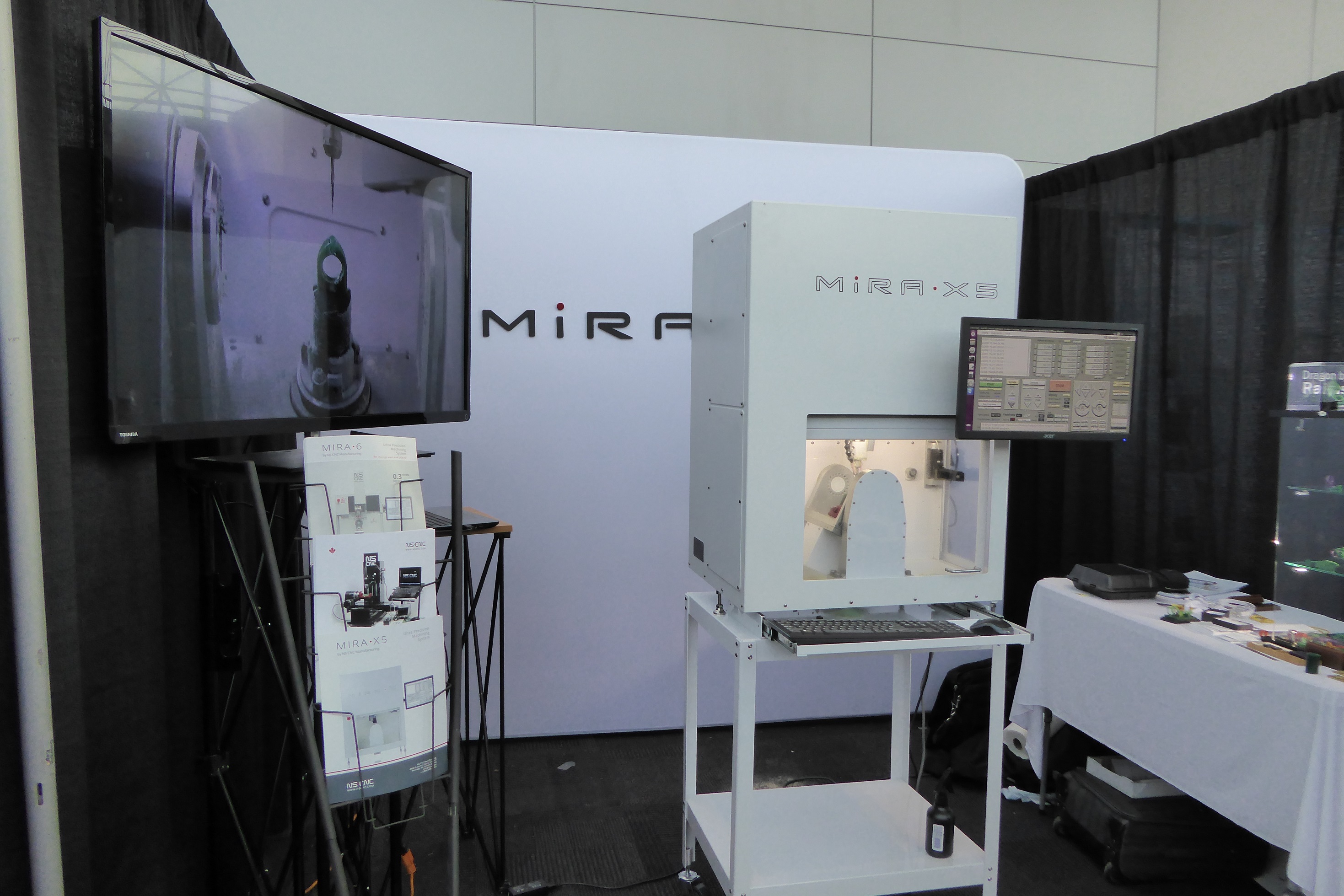

Наша Mira-X5

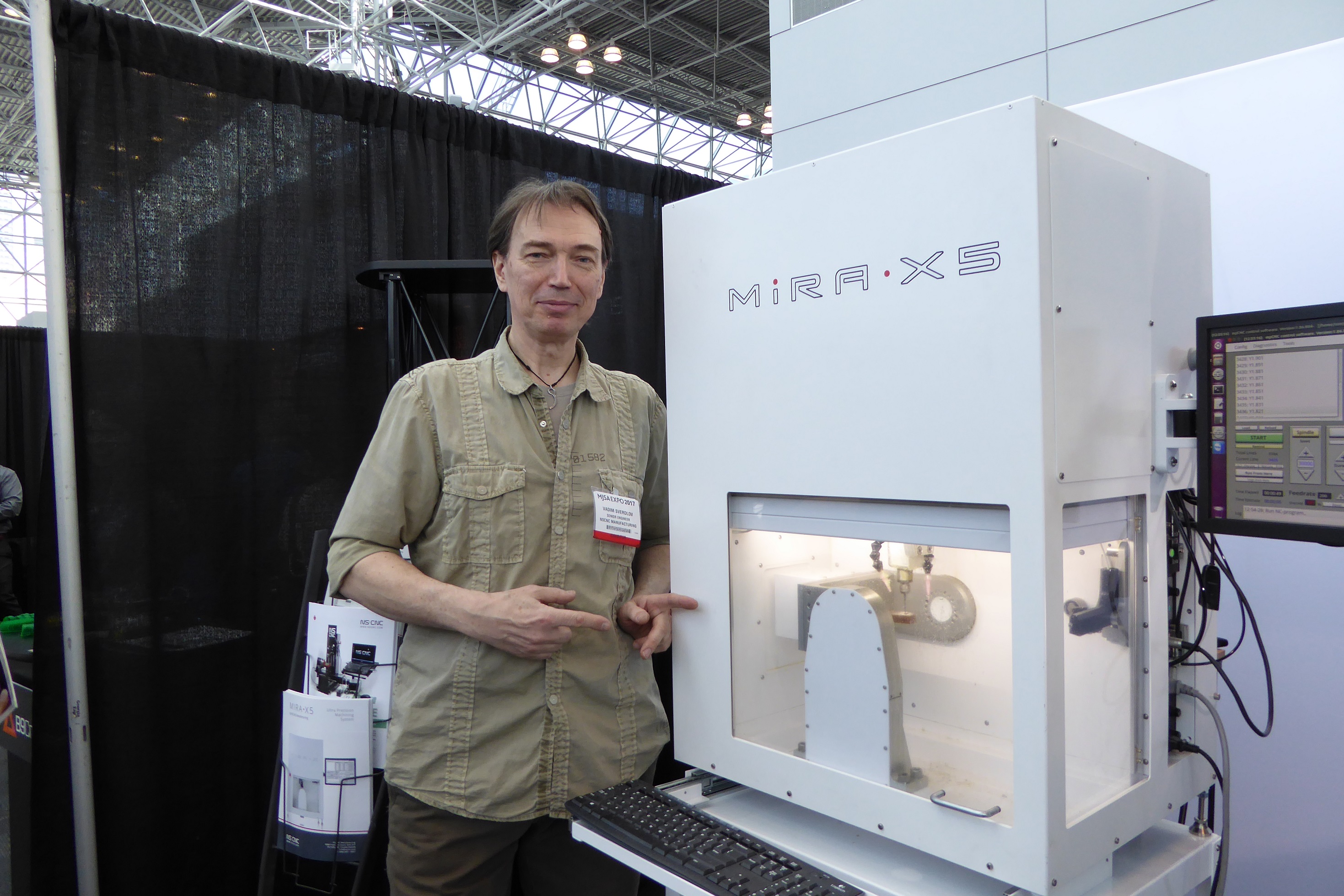

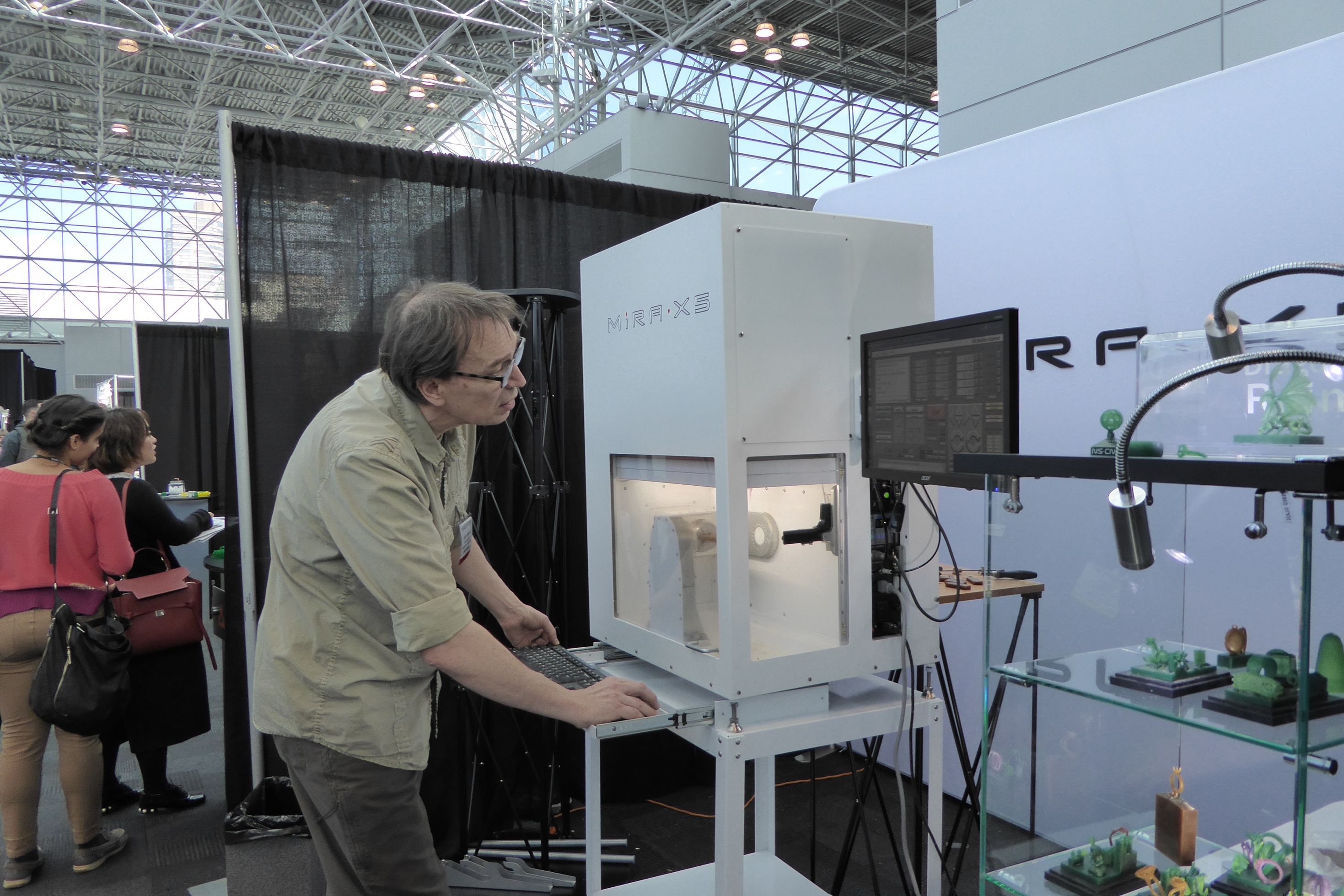

Вадим Свердлов (многие знают его, как Zeefly) с Мирой

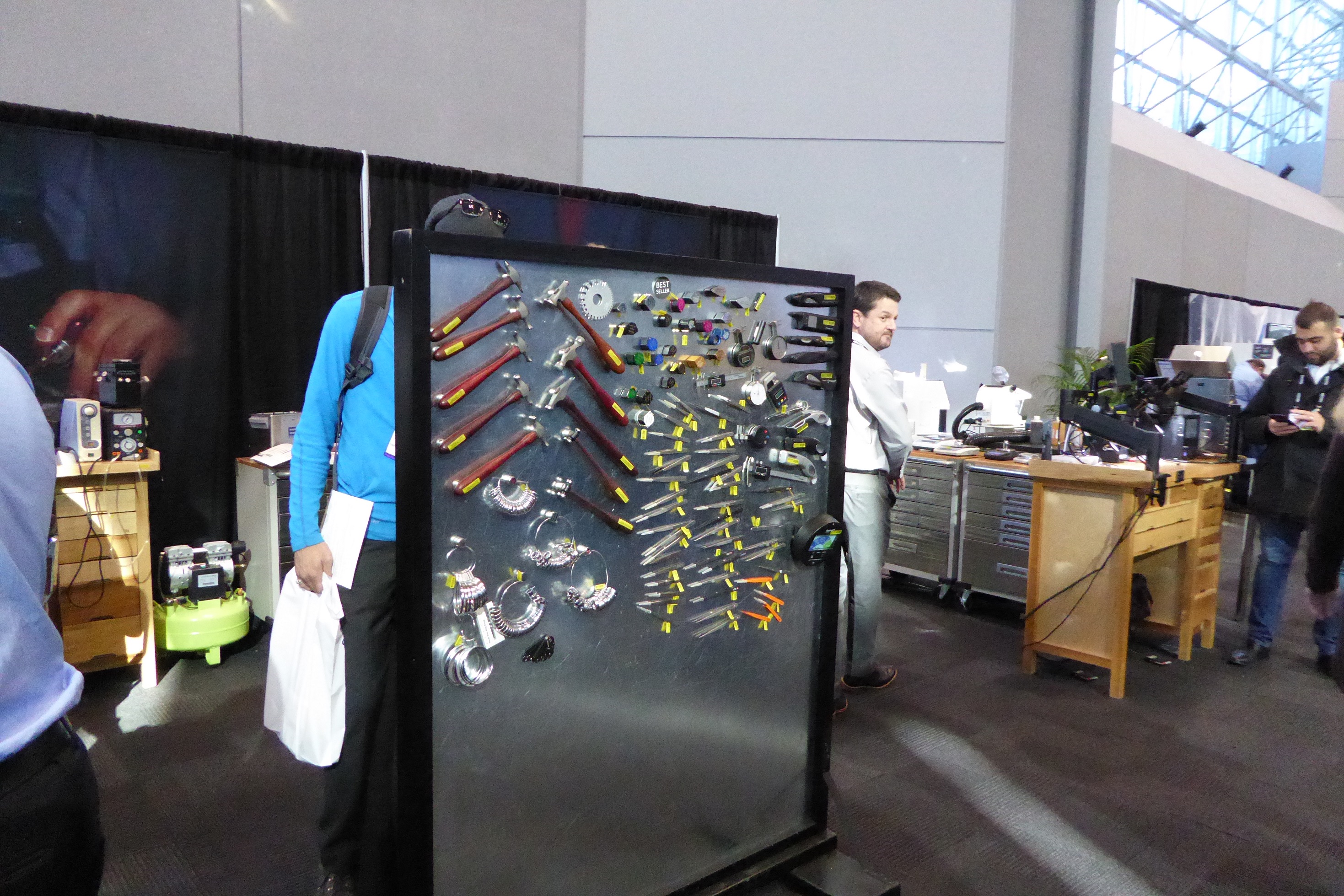

Понравилась идея магнитной панели для инструментов у соседей

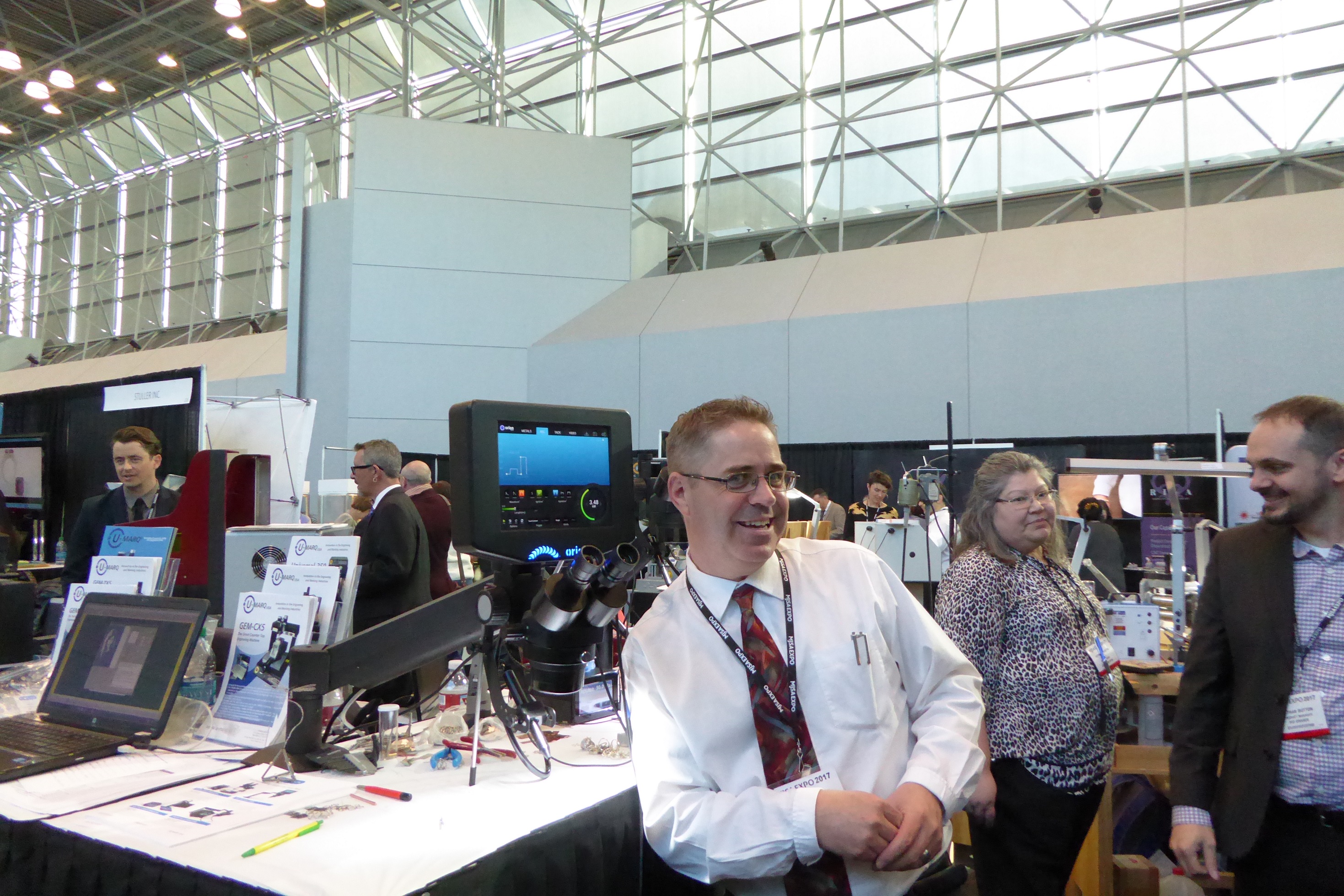

Хорошо известная в России фирма "Орион". Так же, многим хорошо известный по московской выставке, Jason Davis. Показывает и долго обьясняет новые возможности своей новой сварки.

Изменено: Dmitri - 14.03.2017 06:18:18
