► NS CNC - новые станки для ювелирного моделирования - 6 , MIRA - X

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

9 / 4

Добавлено: 23.10.2015 07:49:37

Новая тема и наш новый станок MIRA-X

После того, как ровно два года назад, появилась в продаже первая Мира-3, была начата работа над следующей Мирой. Мы не стали давать ей очередной номер модели. Пока решили назвать просто Mira-X. Ее выход в свет планируется в январе 2016. То есть, на ее разработку ушло ровно два года.

Это совершенно другой станок, по сравнению с предшественниками.

В нем все новое и все другое:
- Станок гораздо мощнее.
- Новый контролер, новые драйверы, новые моторы.
- Новая программа управления, не имеющая отношения к Мак3.
- Встроенный микрокомпьютер.
- Компактный тонкий сьемный монитор на шарнире на корпусе станка.
- Новые очень быстрые поворотные головы.
- Новая конфигурация кареток.
- Полностью герметичный.

Принципиальное его отличие от обычных Мир, что вместе с новой JewelryCAM на нем внедряются новые стратегии с непрерывной фрезеровкой по поворотным осям. Это дает значительное увеличение скорости работы.

В скором времени мы покажем станок на фото и на видео.

Премьера станка в России, скорее всего, состоится в феврале на выставке в С-Петербурге.

Развернуть ⇓

Offline

ЛС

markosyan.hayk

Пользователь
Регистрация: 02.10.2012
Откуда: Москва

Сообщений: 35
В друзьях у: 0
Голосов: 1 / 0

#521

0 / 0

Добавлено: 27.01.2017 02:10:01

Dmitri,
Добрый вечер Дмитрий! На Junwex 2017 спб будет показан мира 6?

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

#522

0 / 0

Добавлено: 27.01.2017 08:14:27

markosyan.hayk,
К сожалению, не успеваем. Но, думаю, фото и видео уже будут.

Offline

ЛС

ancher 72

Пользователь
Регистрация: 07.10.2010
Откуда: Тюмень

Сообщений: 154
В друзьях у: 2
Голосов: 105 / 5

#523

1 / 0

Добавлено: 27.01.2017 14:05:07

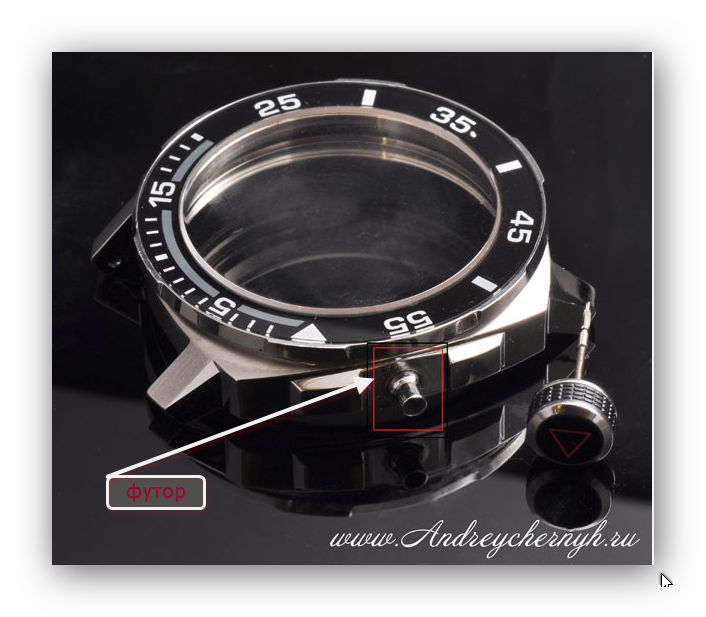

Футор- это втулка куда завинчивается переводная головка. Пилил несколькими фрезами, первой снимал черновой слой ханитой 1.5мм заглубляясь медленно в метал на 0.2мм. Да и гвоздь был подходящей толшины4мм, а диаметр футора 3.04мм.в начале и в конце расширяется до 3.40мм. Далее чистовая фреза конусная 0.5мм. Использовал программу для обсчета Ювелкам, так как в ней есть идеальный инструмент Сурфейс, который прекрасно работает, если надо сделать стенки вертикальными и он лучше чем в Мадкаме. Нарезание резьбы внутри футора делал в специальном приспособлении, чтобы четко по центру и вертикально врезаться в металл. На фото футор был только подогнан в гнездо но не приклеен и впресовон. Далее полировка и сборка в корпус часов футора.

Изменено: ancher 72 - 27.01.2017 14:06:14

AndreyChernyh

Offline

ЛС

ancher 72

Пользователь
Регистрация: 07.10.2010
Откуда: Тюмень

Сообщений: 154
В друзьях у: 2
Голосов: 105 / 5

#524

1 / 0

Добавлено: 27.01.2017 14:13:49

Закончил несколько приспособлений для Роланда, чтобы удерживать деревянную пластину в задней бабке и крепления к станку индикатора. Все приспособы пилил на Мире.




Изменено: ancher 72 - 27.01.2017 14:33:48

AndreyChernyh

Offline

ЛС

Фокин Сергей

Модератор
Регистрация: 29.12.2004

Сообщений: 816
В друзьях у: 8
Голосов: 115 / 1

#525

0 / 0

Добавлено: 27.01.2017 14:57:52

ancher 72,
Обычно такие работы делают на часовых токарных станках. Они, в прочем, для этого и созданы

Offline

ЛС

markosyan.hayk

Пользователь
Регистрация: 02.10.2012
Откуда: Москва

Сообщений: 35
В друзьях у: 0
Голосов: 1 / 0

#526

0 / 0

Добавлено: 27.01.2017 15:47:02

Dmitri,
На выставке? И еще Раймса будет? Можно узнать предварительный характеристика мира 6?

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

#527

0 / 0

Добавлено: 28.01.2017 11:49:39

markosyan.hayk,
Фото, видео, характеристики, все будет выложено совсем скоро на нашем основном сайте .сом. Но мы не имеем пока возможности своевременно обновлять версию .ru , к сожалению.

Offline

ЛС

Максим Ярославский

Пользователь
Регистрация: 18.04.2010
Откуда: Ярославль

Сообщений: 1530
В друзьях у: 2
Голосов: 222 / 20

#528

0 / 0

Добавлено: 29.01.2017 01:47:38

Фокин Сергей,
так он только втулку головку резал. Работа по 4рём осям, только по цене 5ти.
ну ещё чувак видимо не знает, как отправить фрезу по Х на определённую точку и торец ровно обработать... или я не понял, зачем ему Мадкам для этого ))))

судя по фото, работа вообще для какого-нибудь маленького токарного станка (а да, ты и говорил про это)

но, спасибо Дмитрий, есть же такой шикарный станок, который заменит токарник ))))

Offline

ЛС

ancher 72

Пользователь
Регистрация: 07.10.2010
Откуда: Тюмень

Сообщений: 154
В друзьях у: 2
Голосов: 105 / 5

#529

0 / 1

Добавлено: 31.01.2017 07:26:03

Постами выше было написано, что токарного станка у меня нет, а есть только 5 фрезеров и какой путь я выберу для изготовления не ваша забота. (У часовщиков и ювелиров в городе токарных станков нет, поэтому обхожусь тем оборудованием, которое имеется у меня для выполнения работ.) На Мирах пилим различные материалы, есть те, кто каждый день пилит на Мире керамику, поэтому Дмитрий озадачился изготовлением Мира-Х, так как время пришло.
Ну и для вечно пьяного Максимки с Ярославля отдельное пожелание. Шел бы ты чувак в эротическое путешествие, даже направлю по коду G02 и со скоростью рабочей подачи 4000 мм/мин на форум филателистов.

AndreyChernyh

Offline

ЛС

ancher 72

Пользователь
Регистрация: 07.10.2010
Откуда: Тюмень

Сообщений: 154
В друзьях у: 2
Голосов: 105 / 5

#530

1 / 0

Добавлено: 31.01.2017 08:48:57

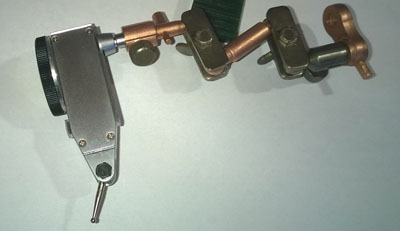

Доделал штатив для индикатора.

2017-01-28 17.42.42.jpg (2.39 МБ) [ Скачать ]

Изменено: ancher 72 - 31.01.2017 08:53:32

AndreyChernyh

Offline

ЛС

Фокин Сергей

Модератор
Регистрация: 29.12.2004

Сообщений: 816
В друзьях у: 8
Голосов: 115 / 1

#531

1 / 0

Добавлено: 31.01.2017 14:04:08

ancher 72,
Работа хорошая сделана с футором, но я просто высказал своё мнение по поводу использования токарника. В своё время таких футоров наточил много, в основном в золоте, пару раз в платине. Но это Вам совсем не интересно и моё мнение, в том числе, к сожалению.
З.Ы. Вежливость в общении с незнакомыми людьми- признак хорошего воспитания. Но к Вам это видимо не относится( К сожалению.
З.Ы.З.Ы. По поводу гвоздя совсем не комильфо. Ржаветь будет. Надо хоть нержавейку использовать, если это не драг или титан. Врят ли корпус из ржавеющей стали сделан. Но это опять не моё дело. Так, мысли вслух)

Offline

ЛС

elcardo

Пользователь
Регистрация: 09.04.2010
Откуда: славный город Барнаул

Сообщений: 252
В друзьях у: 1
Голосов: 193 / 53

#532

0 / 0

Добавлено: 01.02.2017 07:53:23

ancher 72,
Привет. Про какую керамику Вы говорите,можно примеры?

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

#533

0 / 0

Добавлено: 03.02.2017 06:57:52

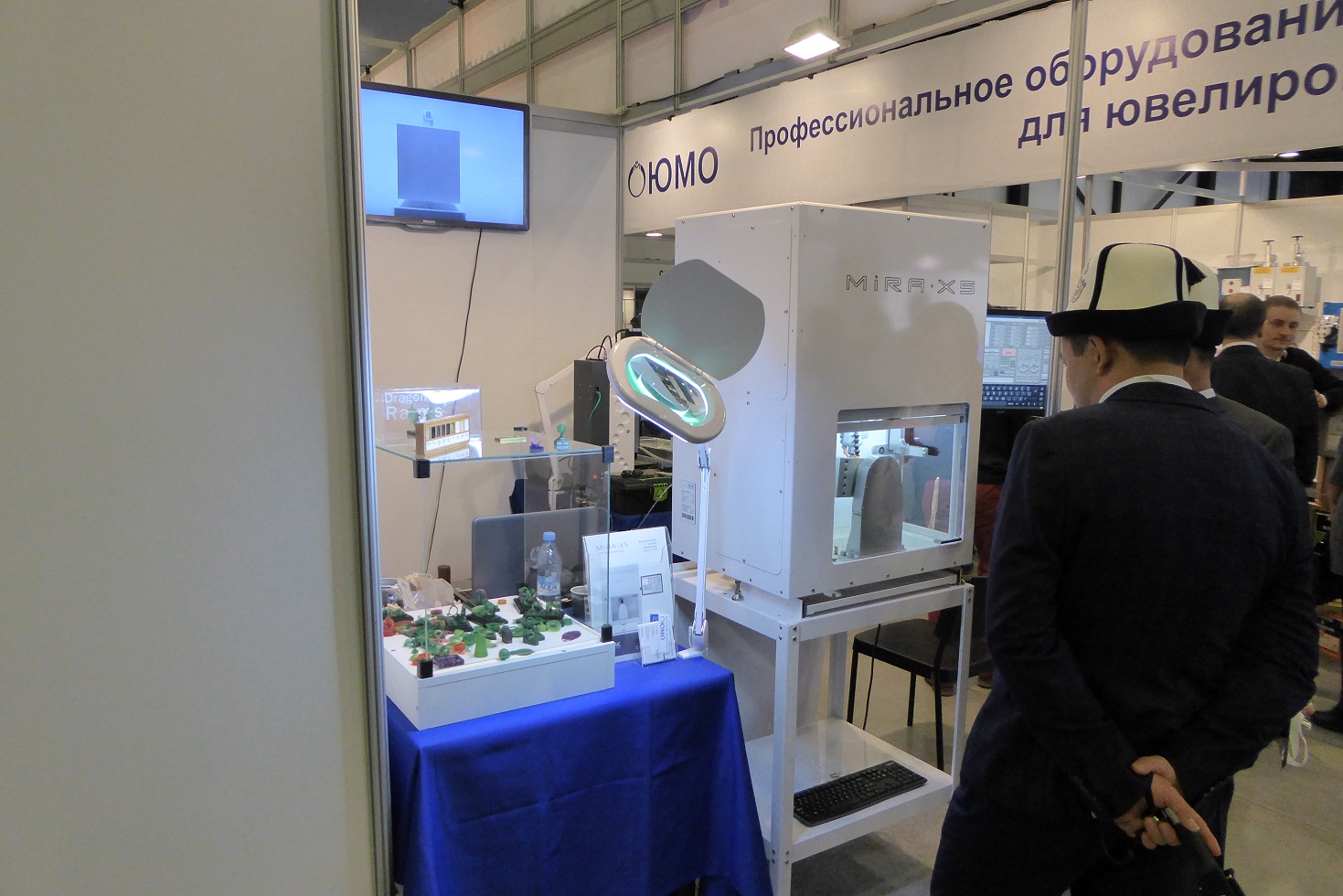

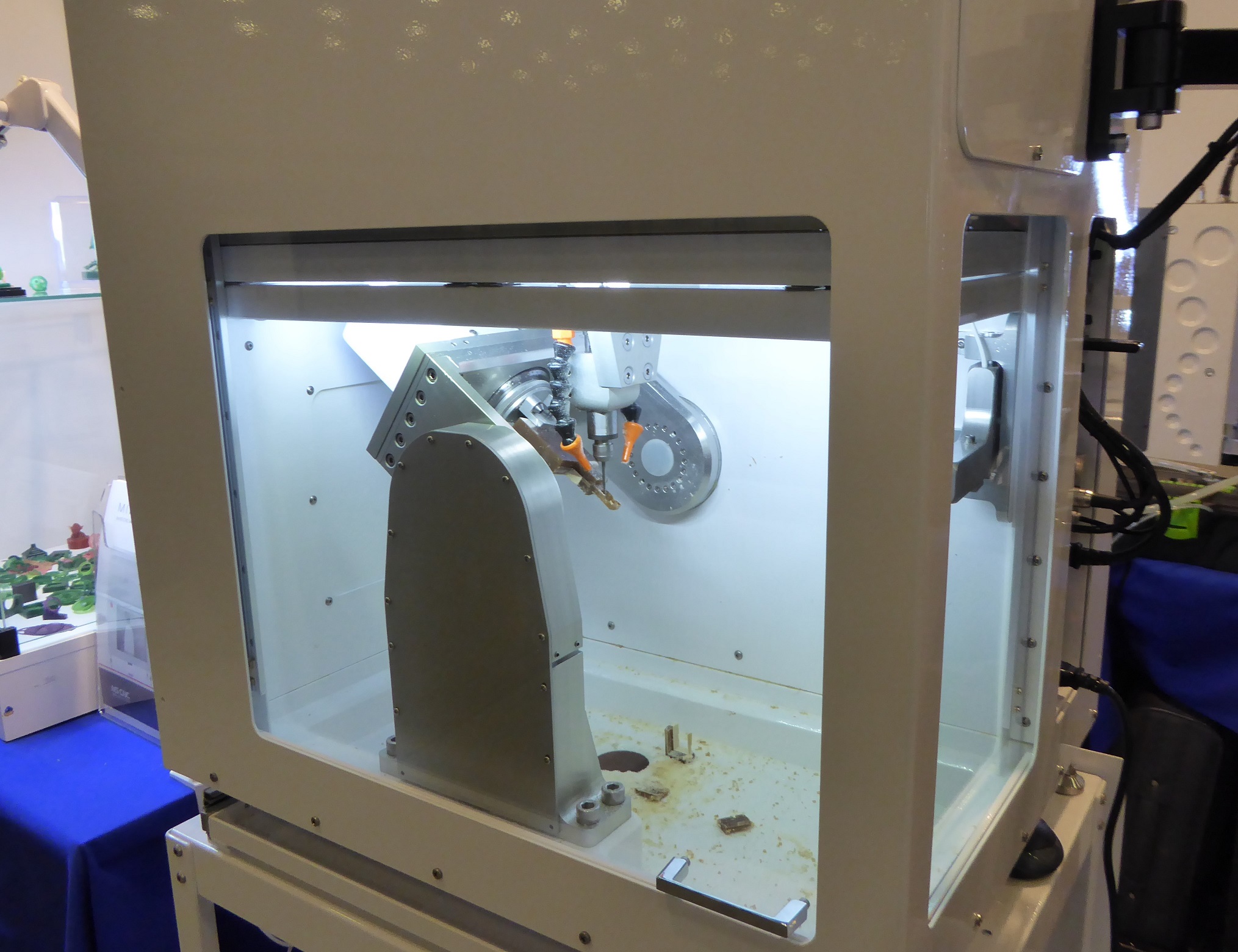

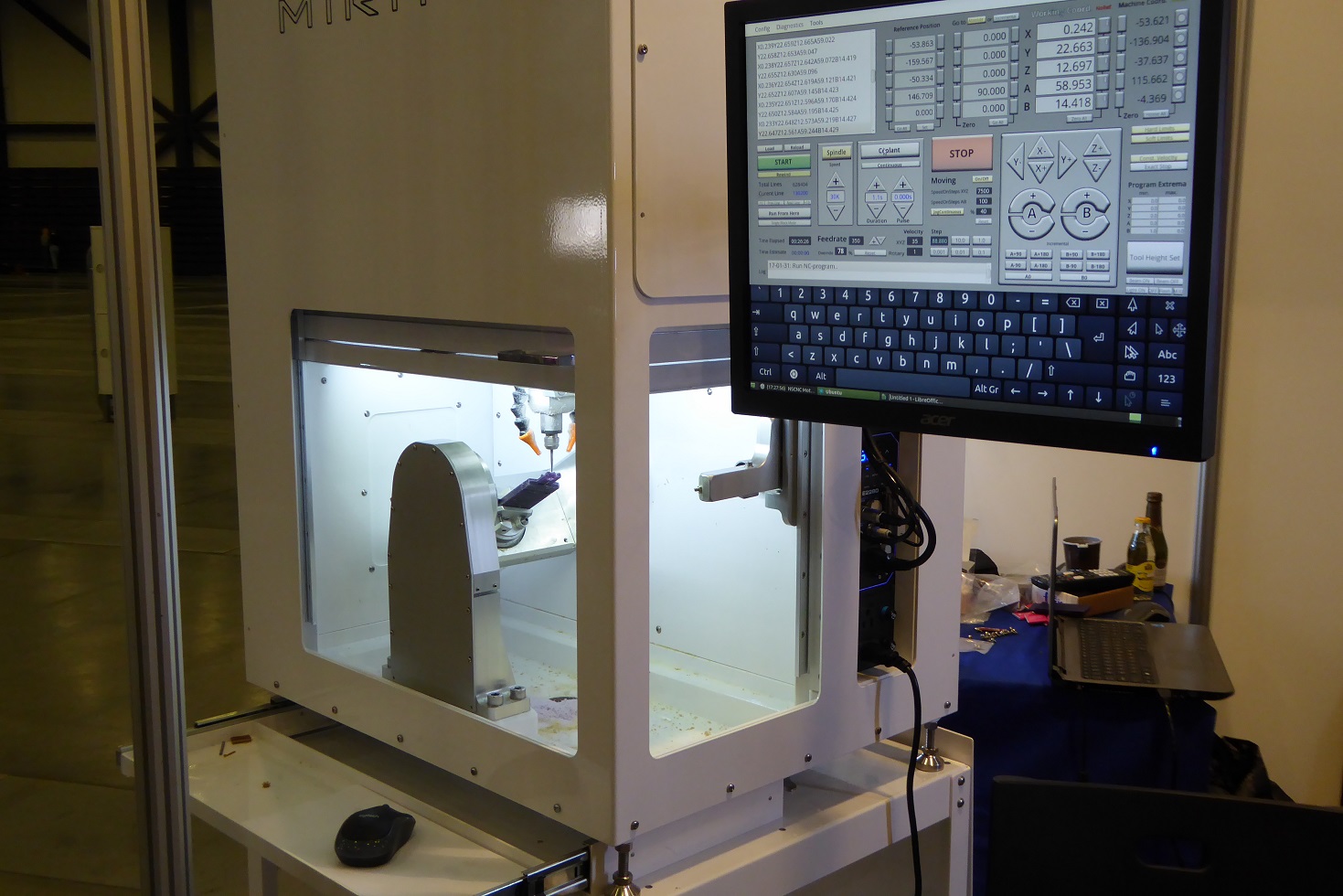

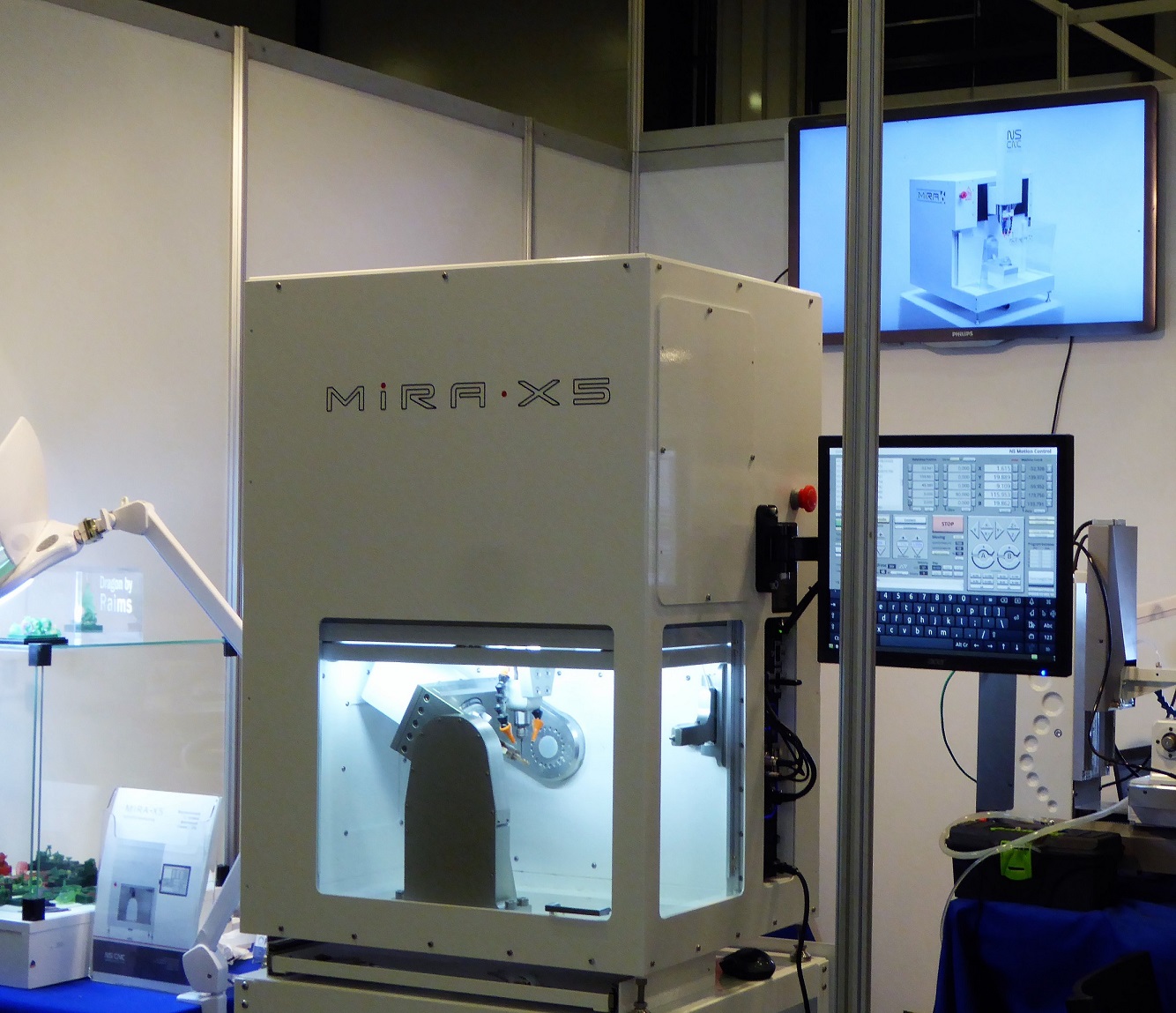

Mira-X5 XHD на выставке Junwex Санкт Петерберг 2017.

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

#534

0 / 0

Добавлено: 04.02.2017 23:37:25

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

#535

0 / 0

Добавлено: 06.02.2017 05:37:57

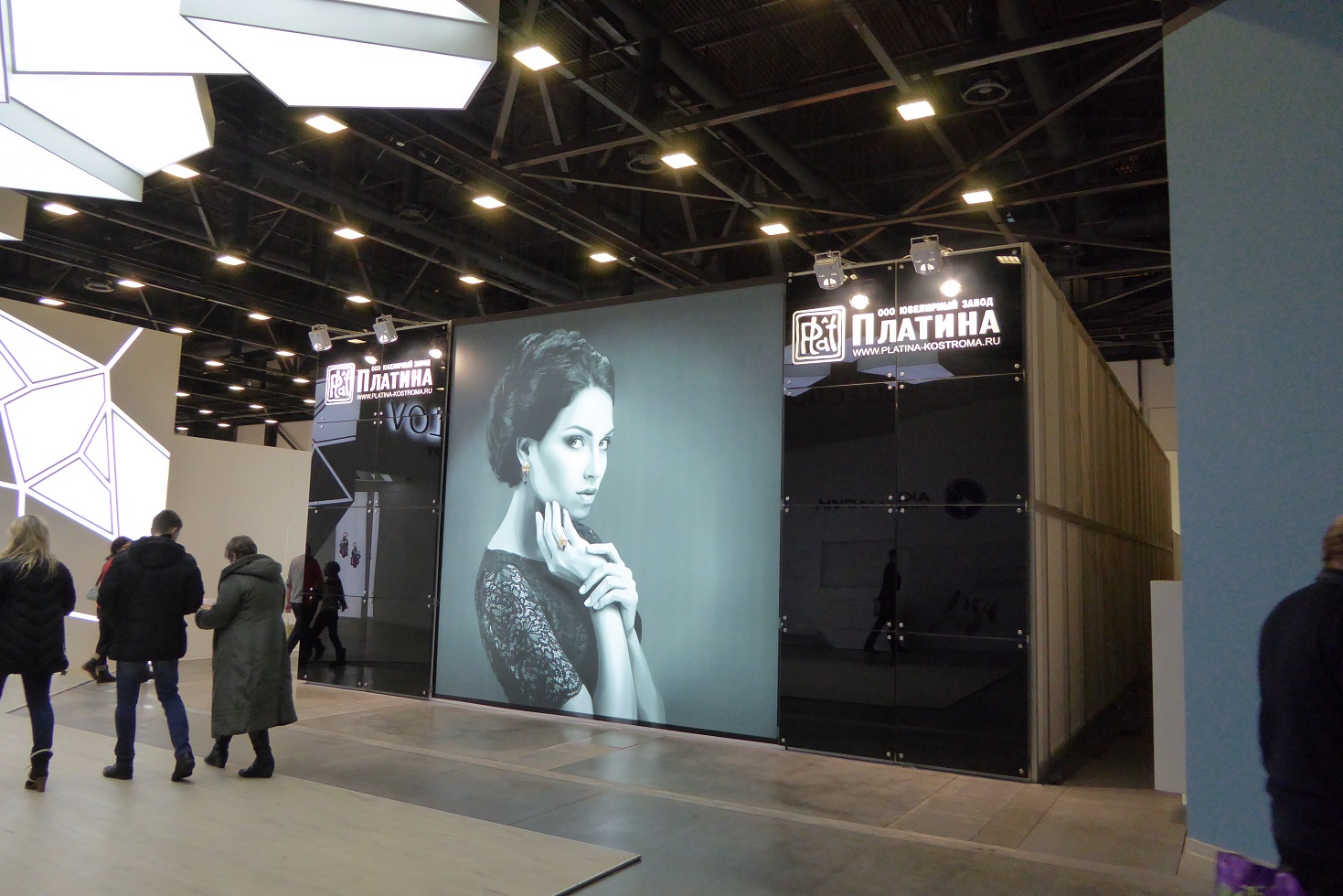

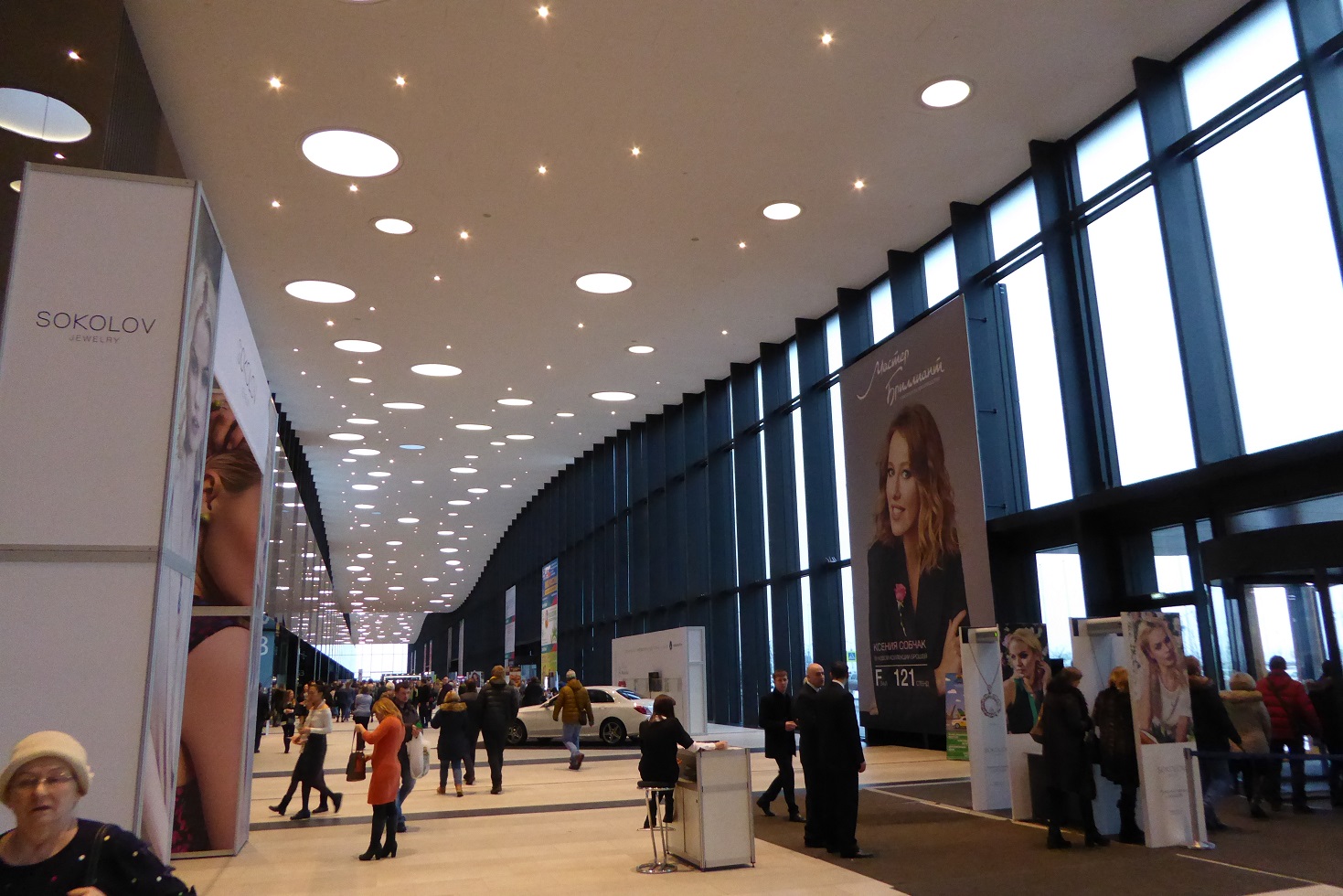

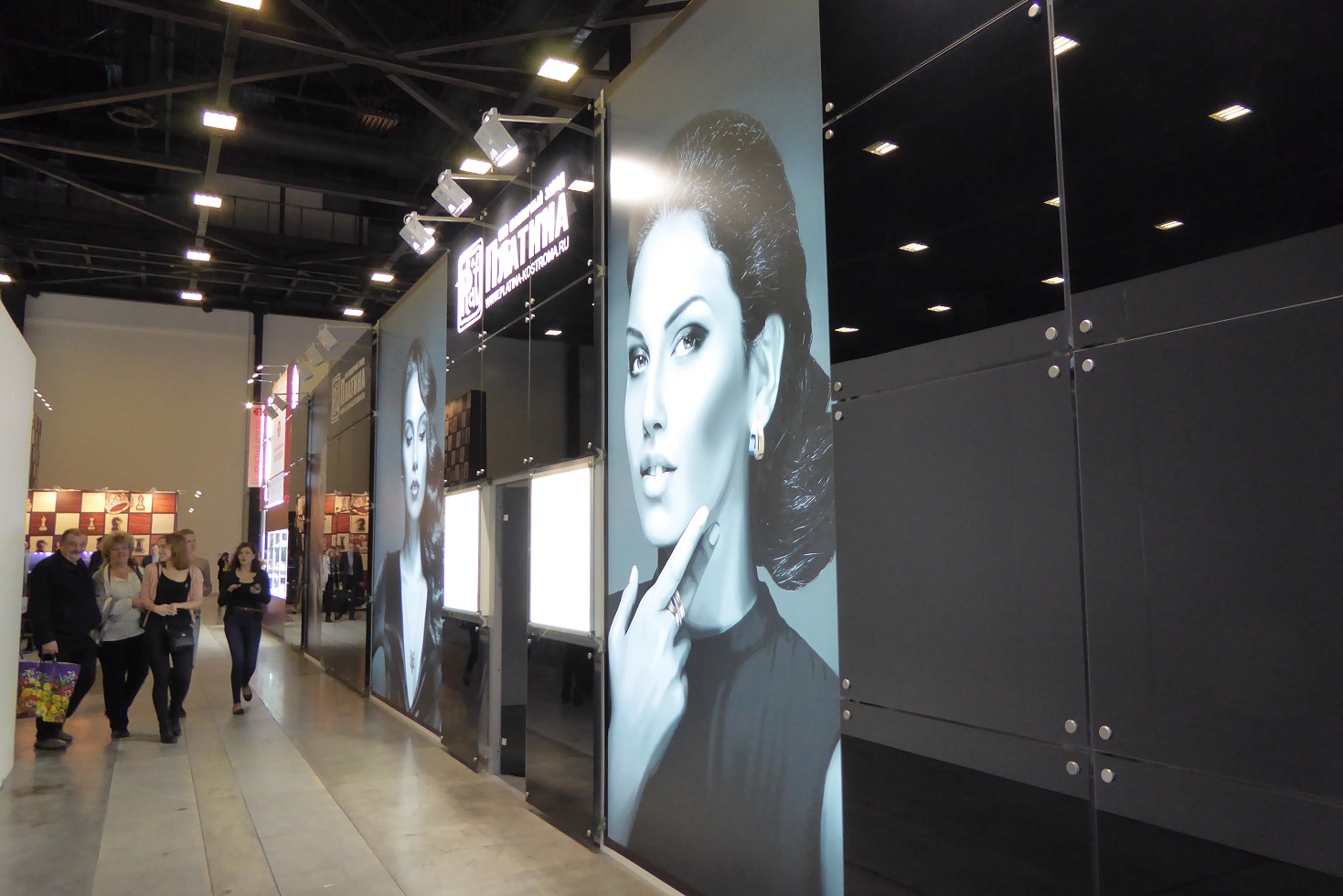

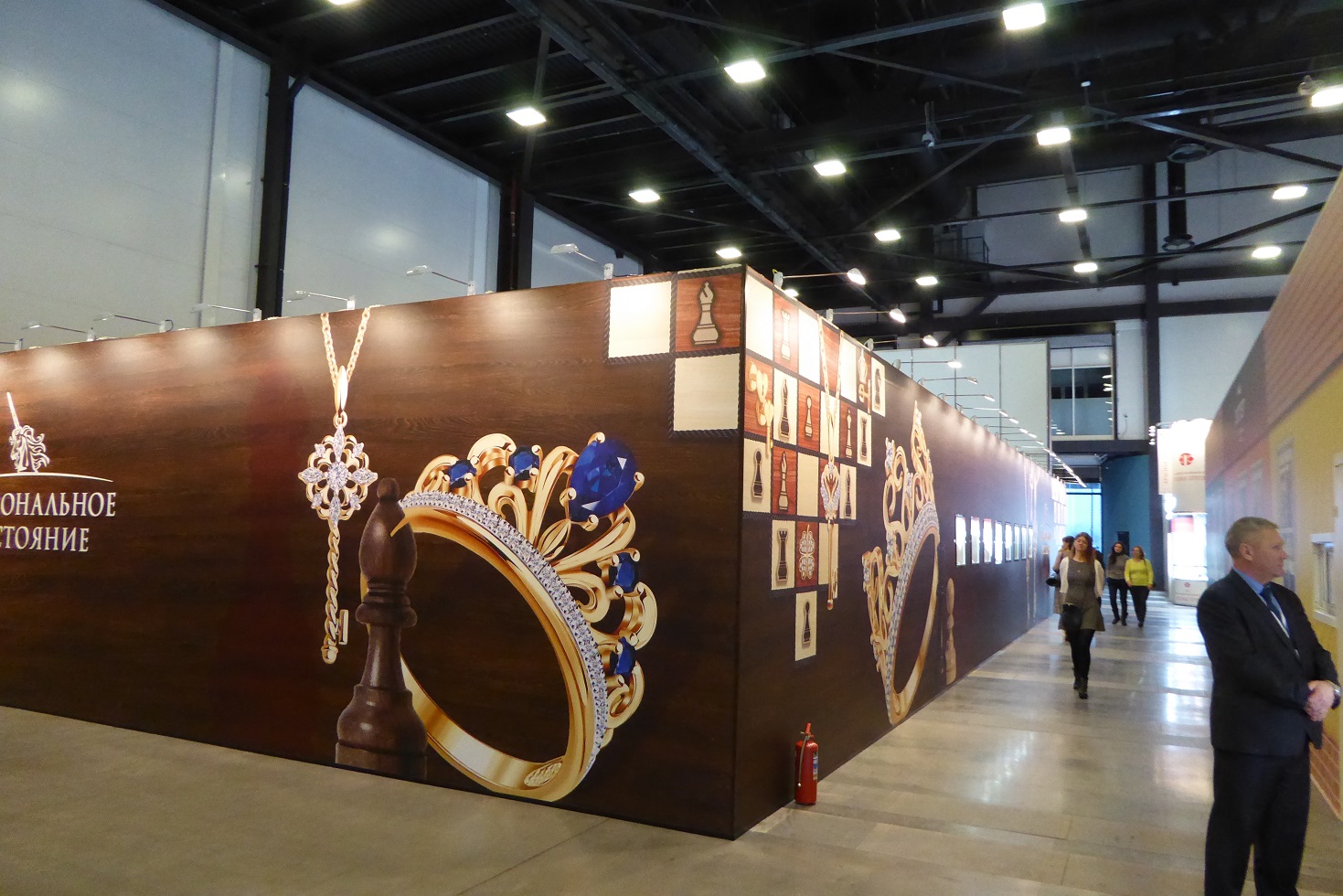

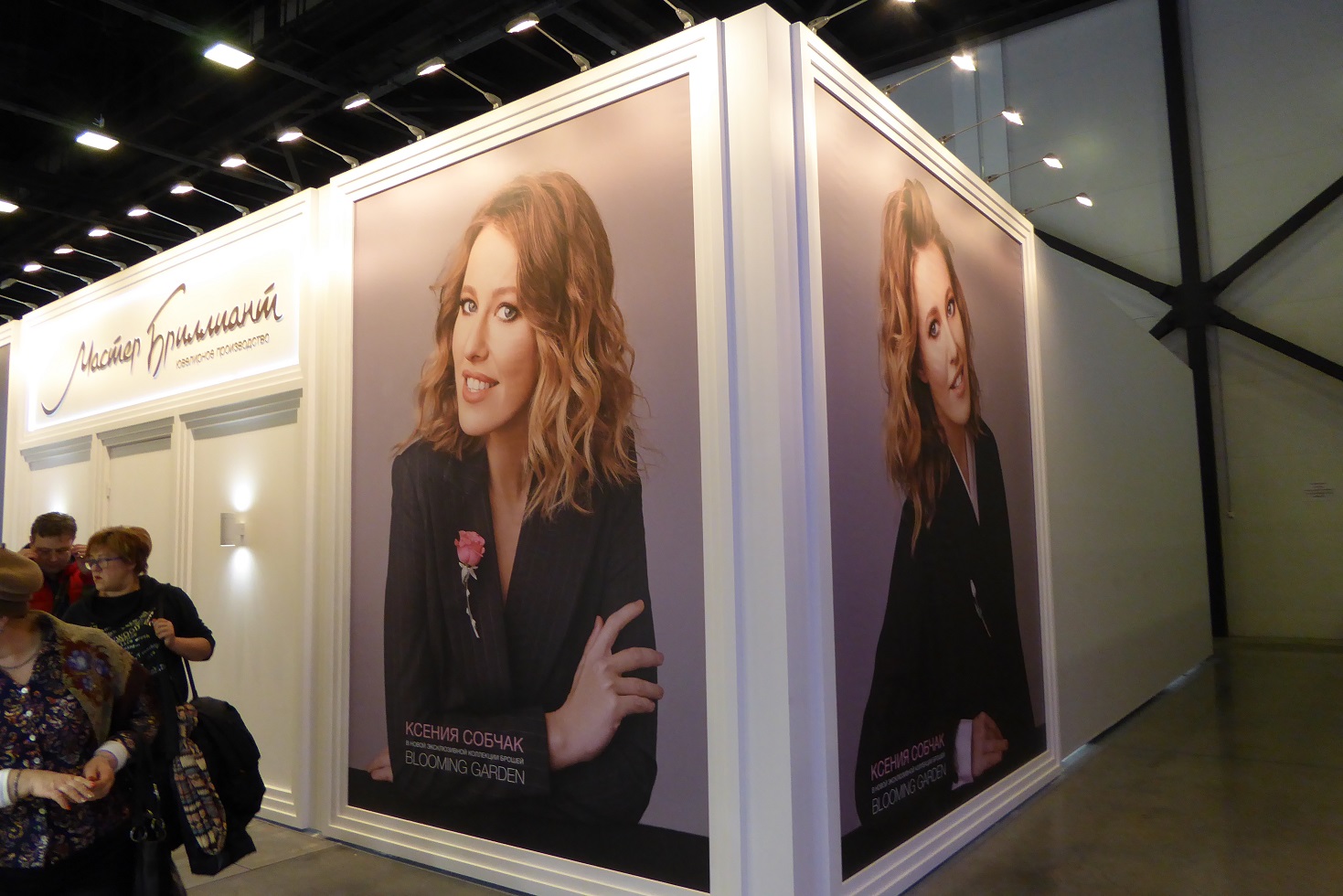

Выставка благополучно завершилась. Летим домой. До свидания, Санкт-Петербург! Заказов на станки очень много. Совсем скоро новые Mira-X5 и Mira-6 начнут поступать в Россию.

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4386
В друзьях у: 9
Голосов: 692 / 390

#536

0 / 0

Добавлено: 06.02.2017 11:46:51

Цитата
(Dmitri 06.02.2017 05:37:57)Заказов на станки очень много.

Дмитрий за экскурс по выставке спасибо, вот только вопрос один, эти товарищи тоже в числе заказчиков? :brows:


Offline

ЛС

Yurik89

Пользователь
Регистрация: 06.02.2011

Сообщений: 237
В друзьях у: 1
Голосов: 15 / 0

#537

0 / 0

Добавлено: 06.02.2017 12:01:21

Янис,
Эти наверное в сговоре с http://www.spb.kp.ru/daily/26639.5/3658020/ ))) Подбирают восковку под камушек )))
На выставке в Петербурге туристы из Китая украли бриллиант, подменив его на стекляшку. :cool:

Изменено: Yurik89 - 06.02.2017 12:02:08

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

#538

0 / 0

Добавлено: 07.02.2017 18:47:56

Цитата

Цитата
(Dmitri 06.02.2017 05:37:57) Заказов на станки очень много.

Дмитрий за экскурс по выставке спасибо, вот только вопрос один, эти товарищи тоже в числе заказчиков?

Эти товарищи из Киргизии пока только думают о покупке. Они, как и многие другие в подобных головных уборах, задают стандартные вопросы на выставках. Например, какой тип файлов можно загружать в такой станок, можно ли туда загружать Jpeg ?

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4386
В друзьях у: 9
Голосов: 692 / 390

#539

0 / 0

Добавлено: 07.02.2017 18:57:00

Цитата
(Dmitri 07.02.2017 18:47:56) Например, какой тип файлов можно загружать в такой станок, можно ли туда загружать Jpeg ?

И неужели Дмитрий этих товарищей разочаровал??? :brows:

а как было бы здорово, запихнул в станок картинку сказал фразу ахалай махалай и станок выдал готовую мастер модель thumbup2

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570

#540

0 / 0

Добавлено: 08.02.2017 00:46:07

Не успели остыть впечатления о питерской выставке, как мы уже готовимся к следующей.
MJSA - Нью Йорк, 12 - 14 марта 2017, Jacob K. Javits Center
http://www.mjsa.org/eventsprograms/mjsa_expo
Приглашаем всех, у кого есть возможность, посетить нашу экспозиция 412, NS CNC Manufacturing, особенно будем рады всем нашим американским коллегам - участникам Форума.
