Здравствуйте, подскажите, пожалуйста, в чем может быть проблема?!? Построил кольца в Rhinoseros (все забулено), в RhinoCam все просчиталось отлично (обработка с 4-й координатой по кругу), на симуляции показывает что все впорядке, т.е. что построил - то и вырезает, но при порезке на станке (китаец, не знаю модель, работает с Mach3Mill) срезает некоторые элементы узора причем симметрично. Всем отозвавшимся - СПАСИБО

tisruslan,
Фото в студию. Фото модели , скрин экрана  с ринокам.

Дмитрий.КР.,
Сделать фото модели к сожалению сейчас нет возьожности

У вас фреза-то правильно настроена, какая, кстати? Taper angle какой в ее настройках?

Тут может быть масса причин, начиная от неправильно настроенной фрезой, заканчивая настройками перемещения/ускорения осей станка.

Сикорски,
Фреза конусная, диаметр 0,1мм угол 10 градусов. Все подачи 600 мм/мин. Вырезал почти все правильно, только в некоторых местах вместо квадратного сечения рисунка получилось треугольное

Попробуйте сделать STL (ну т.е. меш) и резать по нему, а не по нурбсам такое бывало помогало.

GGJunior,
Пробовал и в stl и в igs - та же фигня. Уже все мозги выкипели

GGJunior,
С таким же успехом полностью снес и переустановил Mach и RhinoCam

tisruslan,

Еще можно побегать с бубном вокруг компа и почитать заклинания    .


Вы написали ,

Так где фото в хорошем разрешении восковки ?

Или вам нафик не нужен результат ? Может просто охота поболтать ?

мне результат не нужен, но если бы это была не свастика, то я бы ее рассчитывал поперек вращения...или, если упешник вдоль вращения,  резал бы в режиме точный останов

У меня такая проблема была из-за RhinoCam. Просчитывал вроде и симуляцию показывал. А машина точила кубик вместо кольца. Посмотрели Gкод, выяснилось, что RhinoCam косячил.

LVVj,
Где купить бубен и какие заклинания читать?

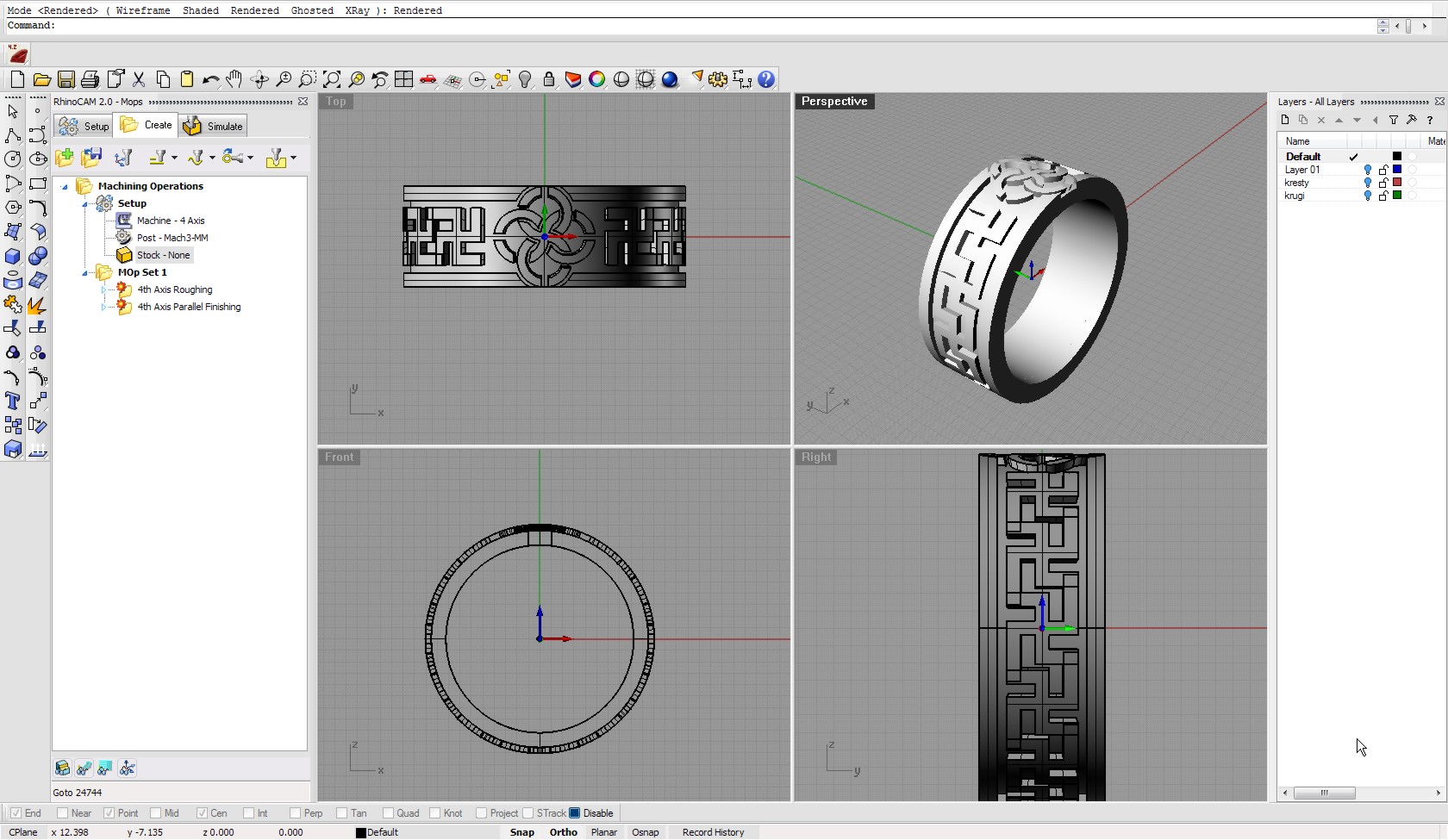

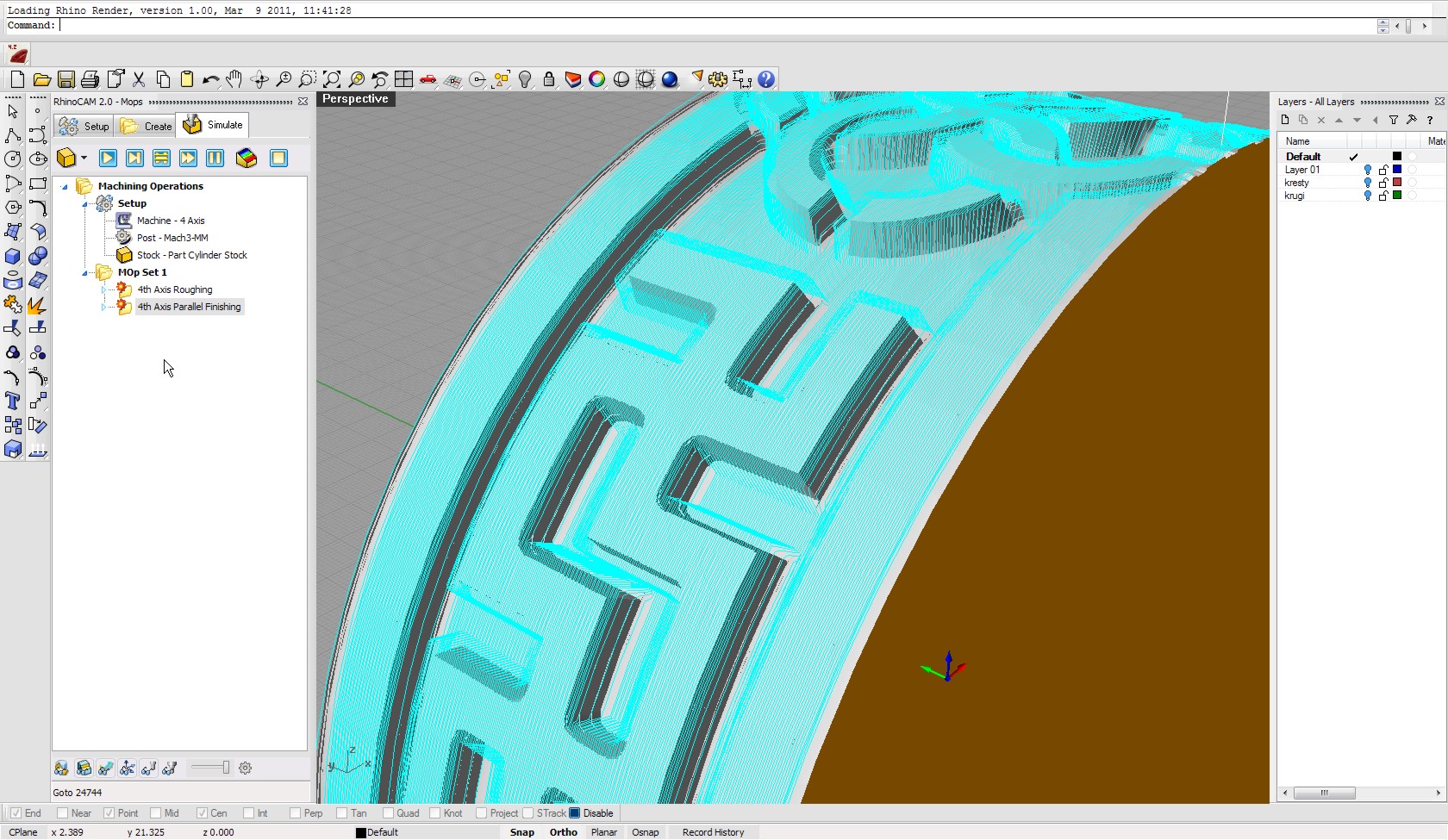

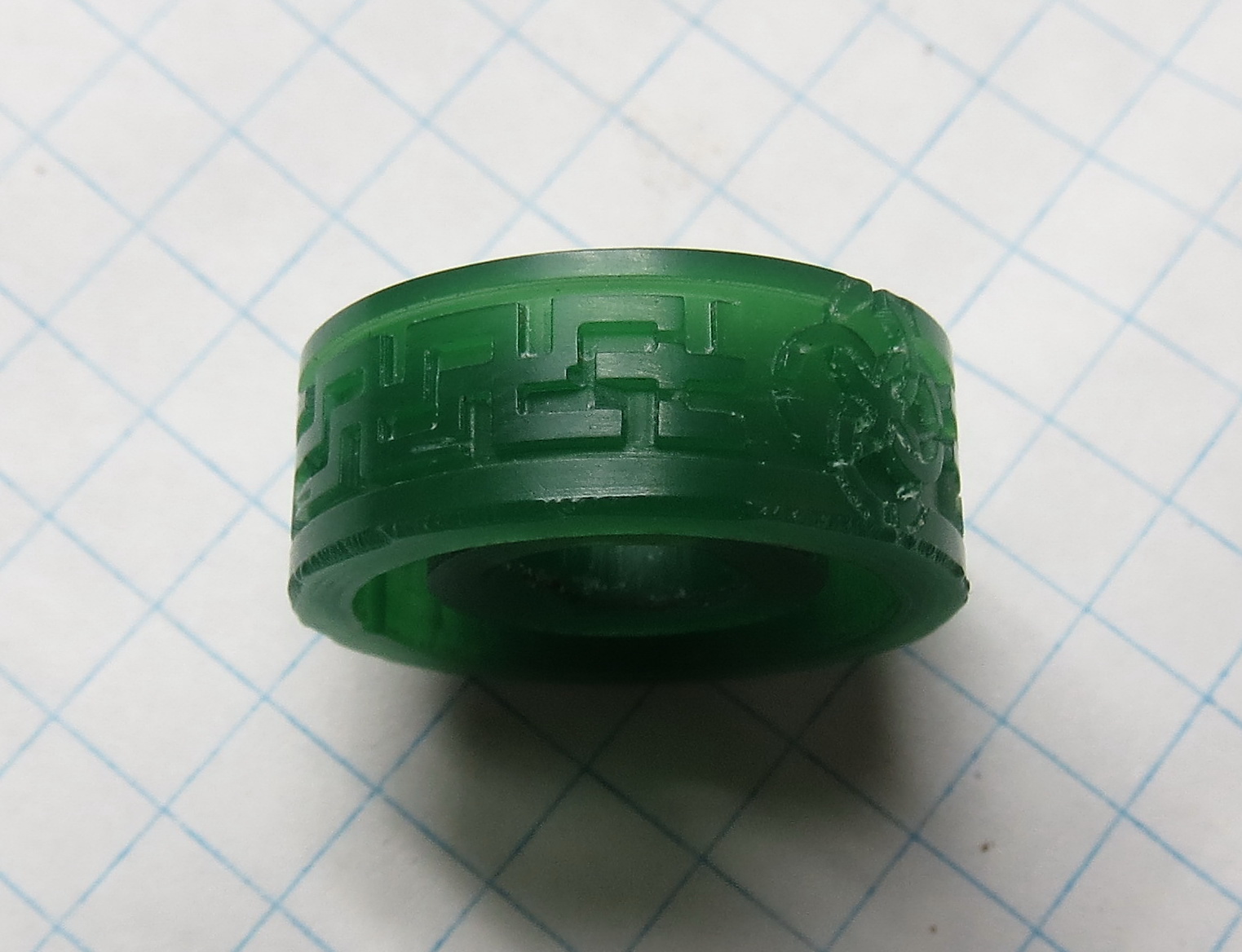

А если серьезно - то вот что получается

Вообще, большинство CAM под Rhino делают ошибки в путях. Или дырки пробивают в плоскостях, или срезают не то, что нужно.

tisruslan, если вы работаете в RhinoCam, то лучше поставьте Visuallmill или VisualCam (одно и то же). Это просто тот же самый RhinoCam, но в отдельной оболочке. И там он работает очень стабильно и надежно.

И уменьшите подачи до 400 мм в мин. Китайцы часто пропускают шаги на высоких подачах.   Станок и компьютер работают черех ИБП?


Ждем следующих результатов от вас.

tisruslan,
Нечто подобное было у меня при составлении УП в ДП-5, использовал 4 ось, пускал фрезу по  "Y", сменил ход фрезы на "Х",  глюки пропали.

tisruslan,

Ну так на много информационней    . Хотя прикол . Для понимания что случилось . переведите модель в меши . Ринокам - общается с мешами . Посмотрите на поверхности .
Такая бяка только на этом колечек ? Или были еще похожие ошибки .
Есть подозрение в ошибках построения . Перевод в меши прояснит картину . Не привязывайтесь к визуализации . Смотрите на поверхности в меш .
Ну и стратегия  для поворотки предпочтительна - индекс .

Beholder,
Спасибо. Забил на Ринокам (постпроцессор выделывался, ), попробовал в DeskProto - сказка. просчитывает раз в 100 быстрее и без косяков.

Осталось только получше разобраться с этой прогой, но это уже дело наживное.

СПАСИБО ВСЕМ ЗА УЧАСТИЕ
