korobtsov-alex,
да, такая же нотка печали у меня в голове мелькала. хотя с другой стороны принтеры уже во всю на автомате ляпают. тут не ювелиры канут в лету, а тридешники-фрезеровщики.

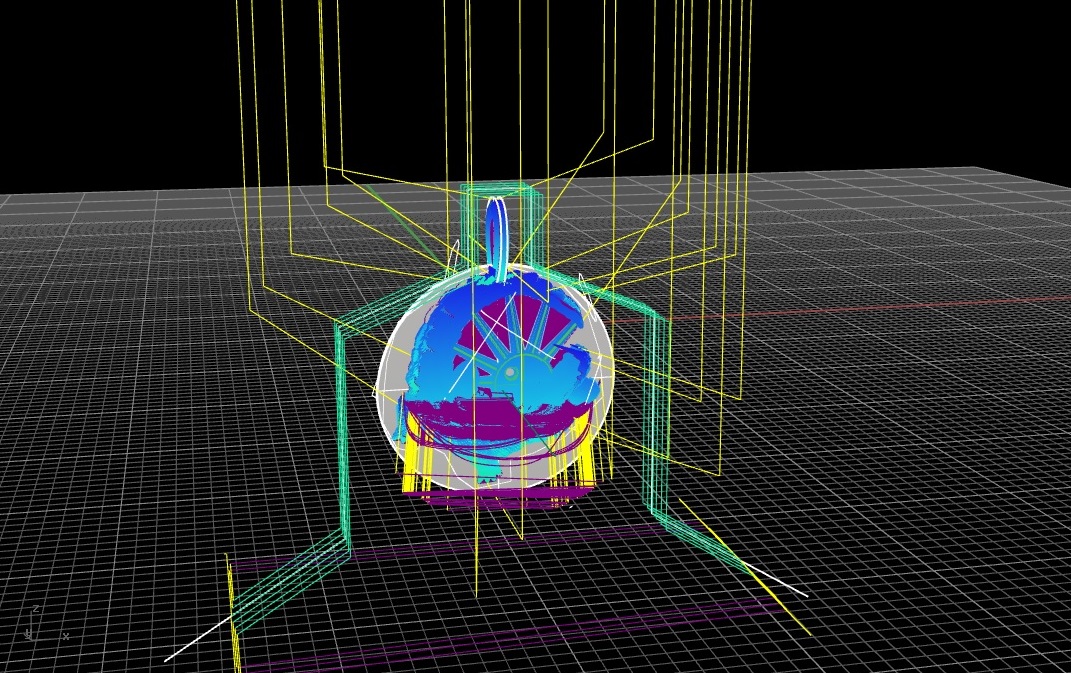

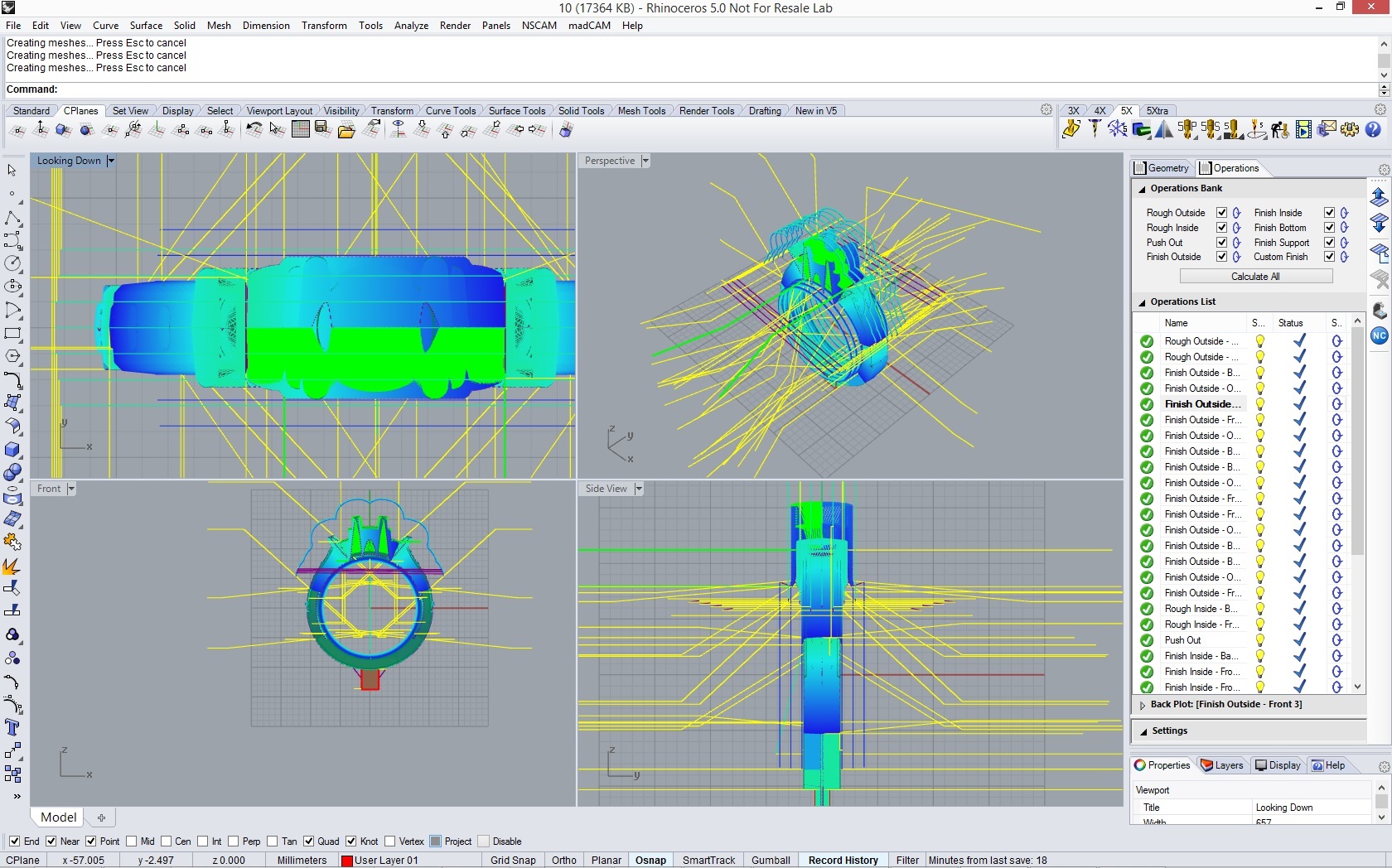

Александр, извиняюсь за поздний ответ, на выходных не проверял форум. Просчет конкретно этого кольца занял 5 минут, но для более сложных моделей это может занять больше времени, до 15 минут, при отсутствии необходимости создания дополнительных операций вручную. Скриншот прилагается. Сейчас завершаем тестирование, устраняем недочеты и тд. Релиз планируем в течение следующих нескольких недель.





Большее разрешение: http://cs623220.vk.me/v623220190/269fd/diyrZZrMTLs.jpg

Красивая стратегия, но не совсем понятно зачем такая большая площадь фрезеровки.

Профессия ювелир - давно считается вымирающей, я об этом еще лет десять назад читал исследования.
Фрезеровщики, пока не вымрут. Софт с одной кнопкой, будет только помогать им, в просчетах простых моделей.

Alex@nder,
Скорее это связано с двумя аспектами.
Первый - особенности генерации змейки под непрерывную пяти-осевую, плюс в данном случае экономия времени за счет исключения из стратегии тех лишних поверхностей, о которых Вы говорите была бы  не очень заметна, т.к.  сама непрерывная пяти-осевая достаточно длительная (особенность версии Mach3).

Второй - набралось много таких рамок-заготовок-файлов (под серьги, кресты, ладанки и тд), порой проще поместить новую форму в подходящую рамку и просчитать две стороны такой стратегией.

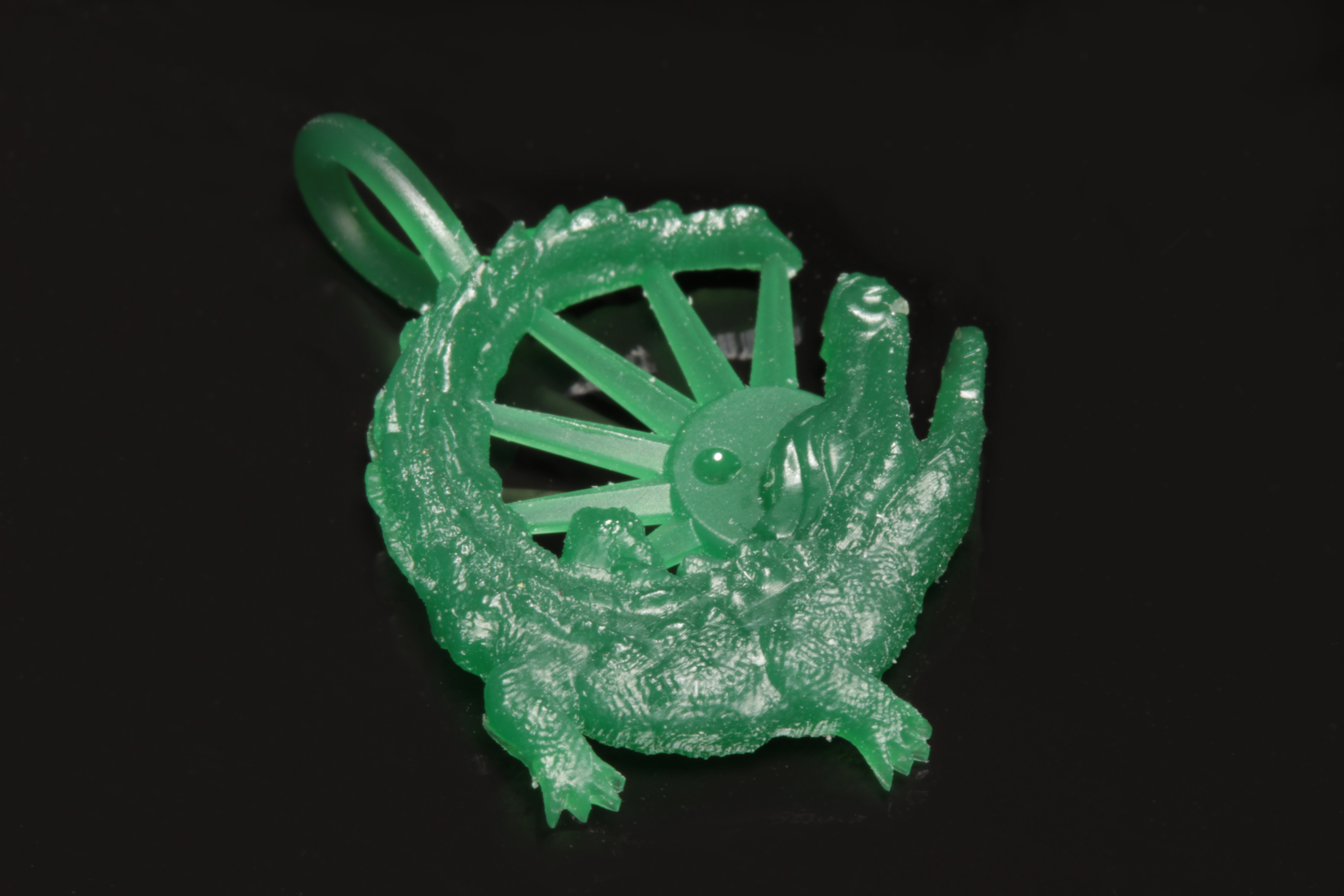

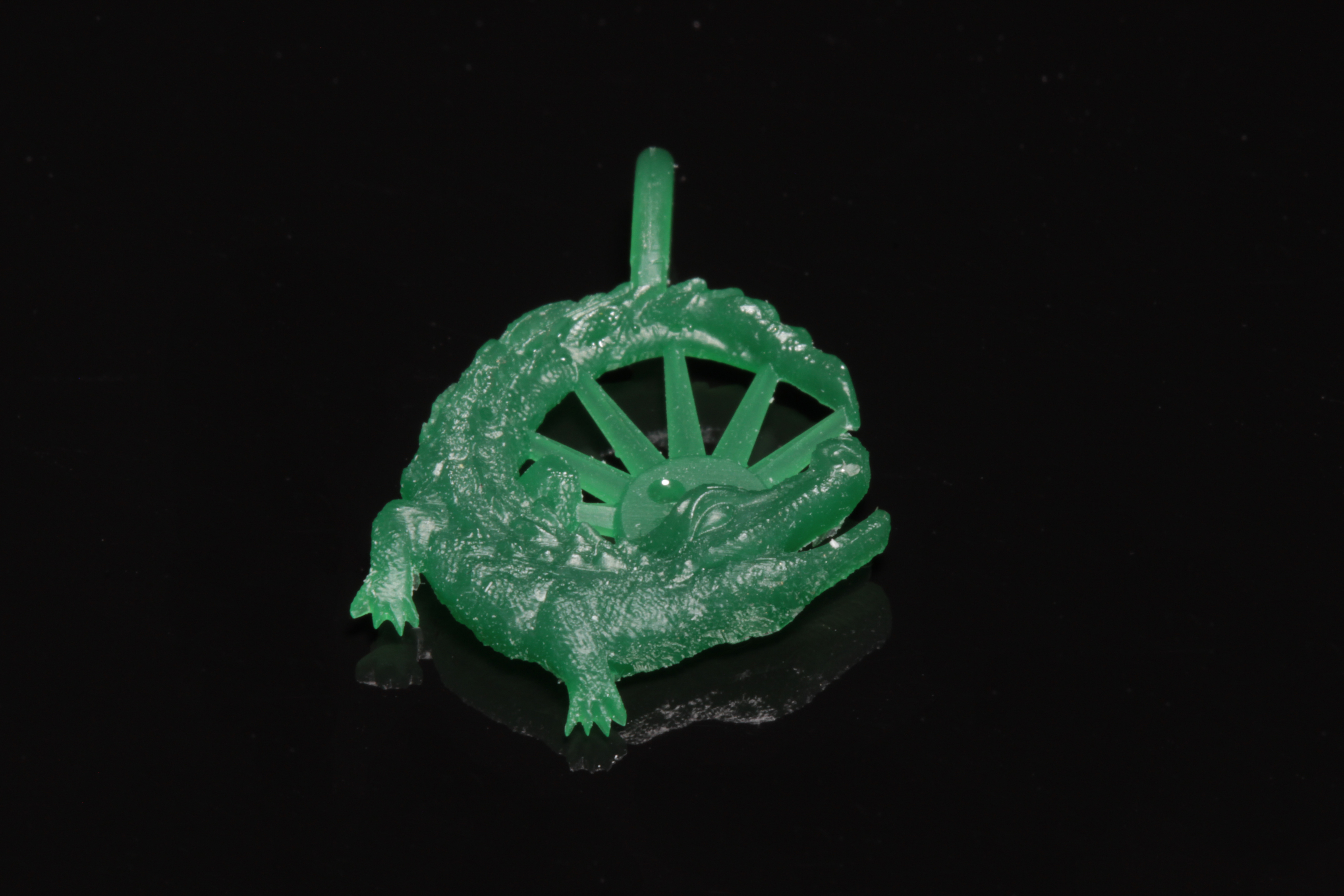

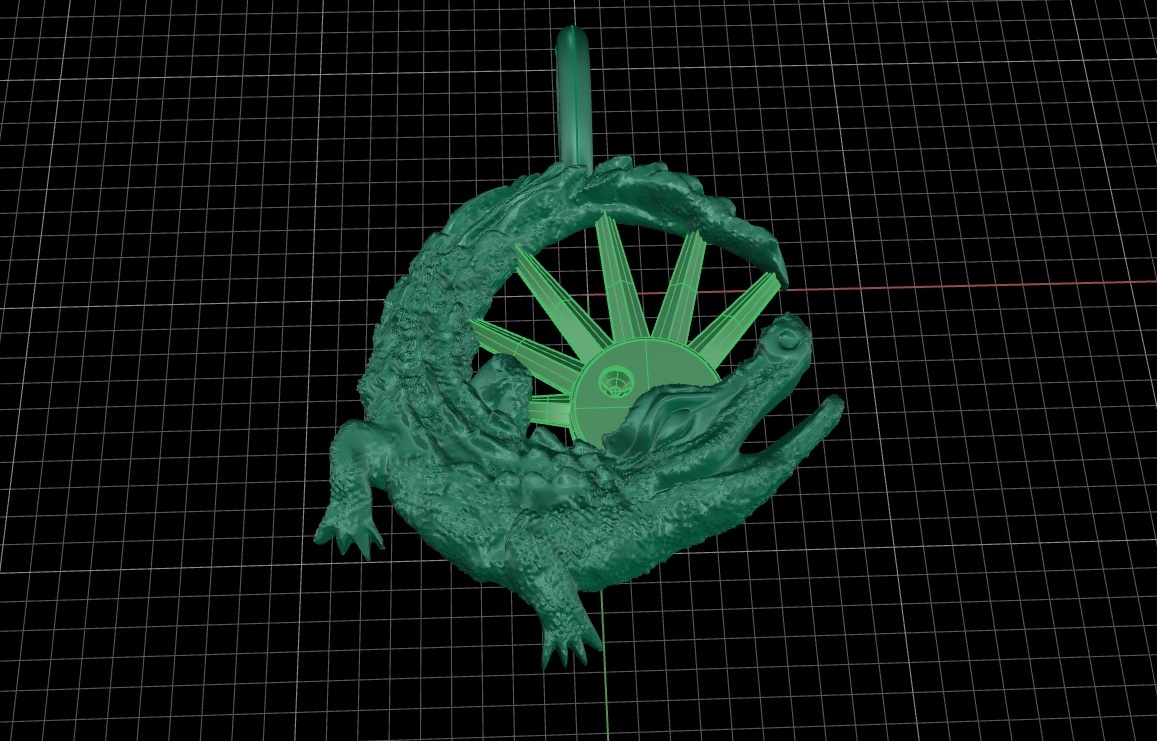

Очередная восковка вырезаная мною на МIRA 3. Подвеска, на тему "Майами". Дизайн заказчика, просчет в NSCAM, в не-автоматическом (ручном) режиме.

Мне кажется,не на тему "Майами", а на тему "Краденое солнце"

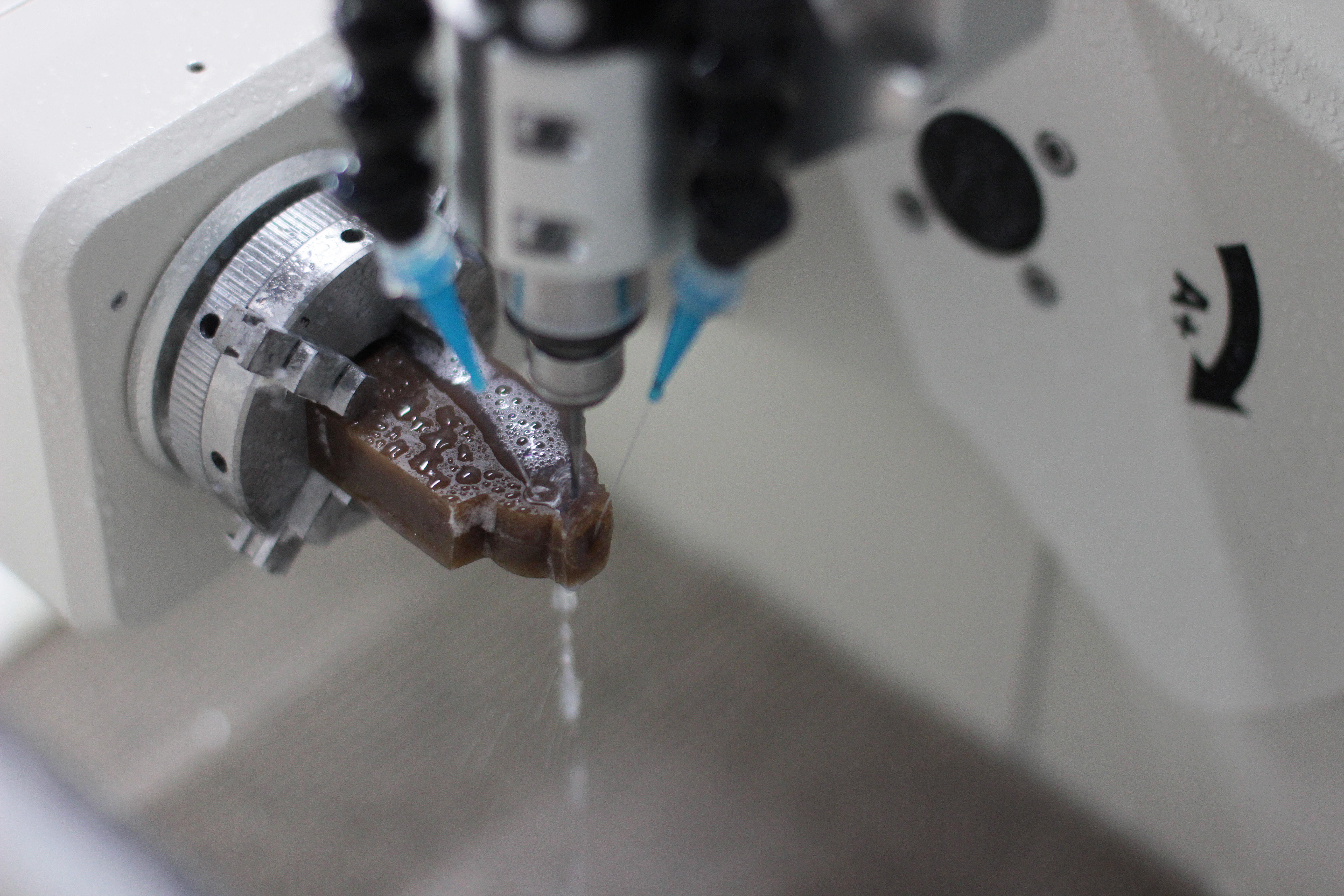

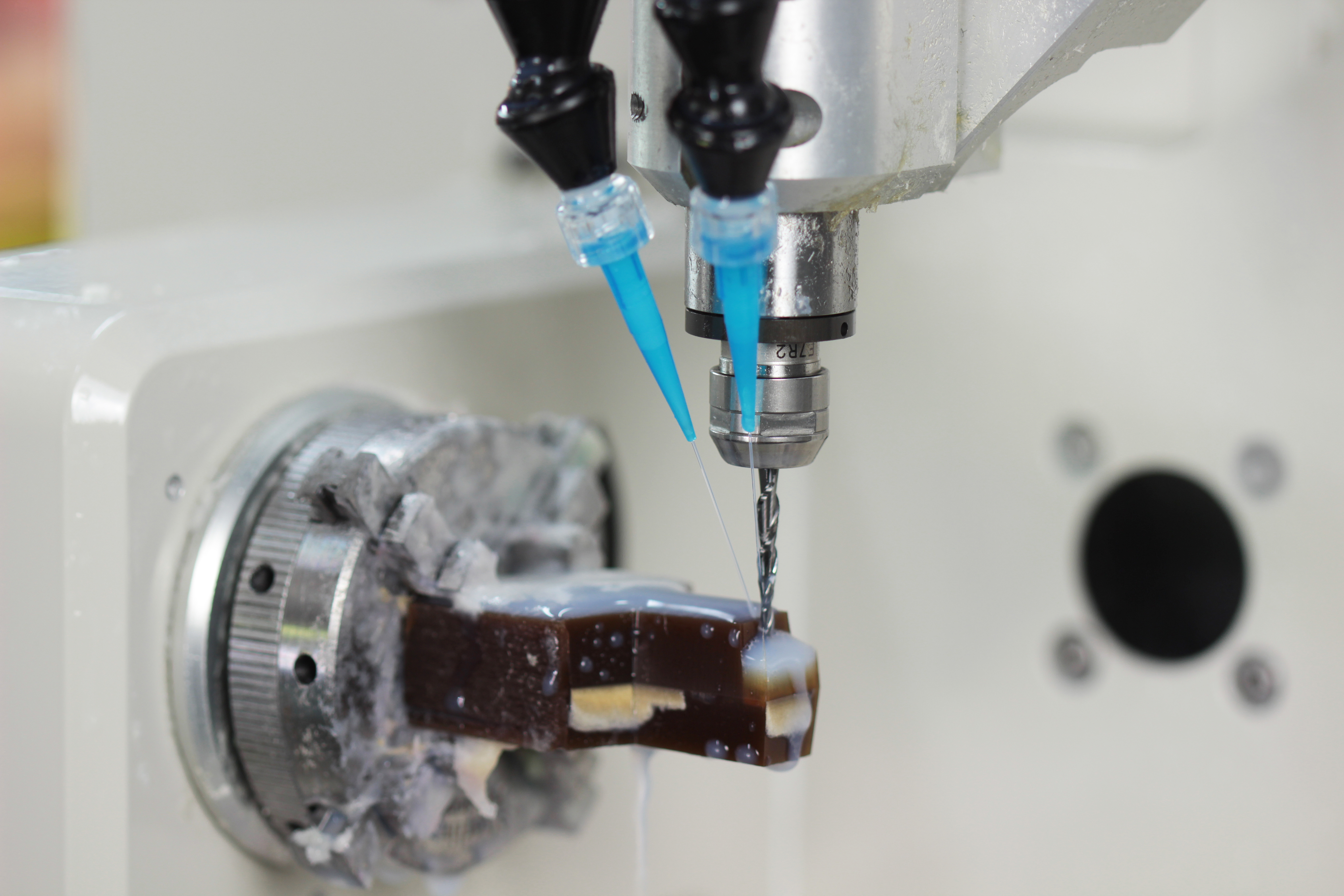

NSCNC завершает тестирование обновленной системы полива. Необходимость ее модернизации была обусловлена увеличенной глубиной фрезеровки фрезы Mira Bit (длина режущей части составляет 27мм по сравнению с 18.6мм у стандартной фрезы). Большая режущая часть позволила сократить время на подготовку воска перед установкой и проводить большее количество операций на самом станке.

Данное новведение привело к образованию большего кол-ва стружек в рабочей зоне и, как следствие, к необходимости внедрения более мощной системы полива.

В новой системе мы внедрили: двойное сопло, непрерывная (взамен пульсирующей) система подачи СОЖ, улучшеная система фильтрации.

stan_b,

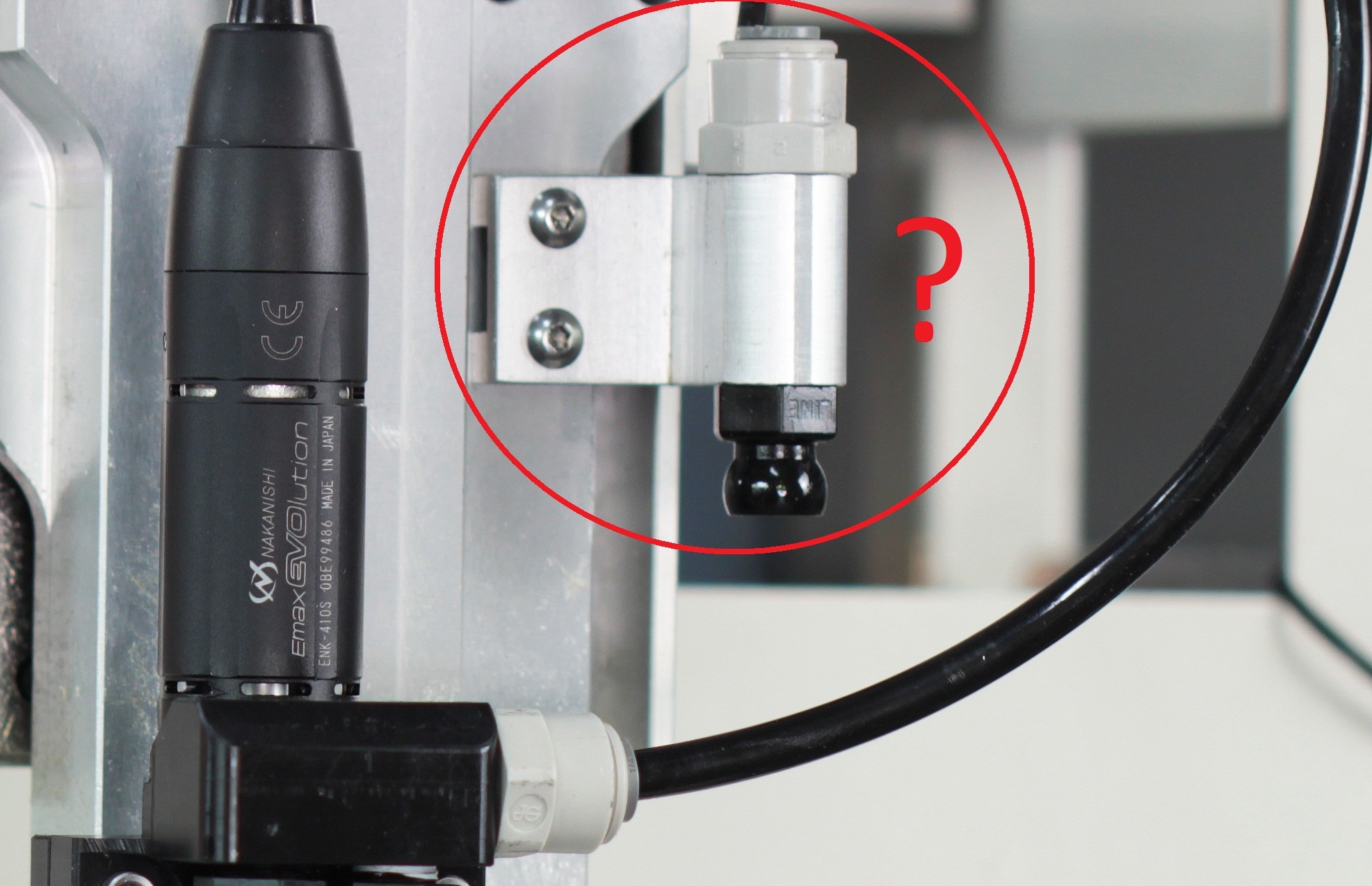

А что это за узел?

korobtsov-alex, это элемент стандартной системы полива в MIRA 3.

Хм, странно... У меня на Мире 2Е СОЖ имеет как пульсирующий, так и непрерывный режим работы.

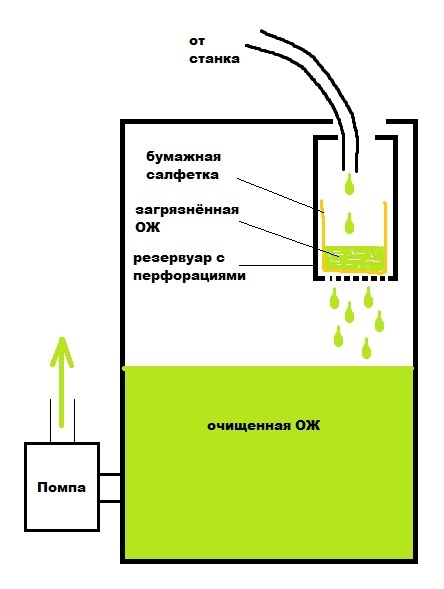

Кстати, сделал себе вот такое дополнение к СОЖ. Бумажная салфетка меняется раз в 1-2 дня, выжимается предварительно в основной бак - и жидкость в основном баке всегда чистая. Есть ещё мысль сделать салфетку многоразовой, заменив бумагу на микрофибру, но это надо пробовать на практике.

Мешки от пылесоса самое оно...

потом просто вывернул вытряхнул,  и по новой. Один мешок уже 3,5 года исправно служит..

stan_b,

А сила напора струи регулируется? а то тонкие вещи запросто отгибать будет.

И можно по подробнее про улучшенную систему фильтрации? лично у меня никогда такой проблемы не было, опилки всегда наверху скапливались, раз в неделю собрал, воды долил. полностью сож раз в полгода меняю.

Серьги. Дизайн заказчика. 3D и просчет в Мадкаме сделаны Раймсом. Вырeзано на МIRA 3

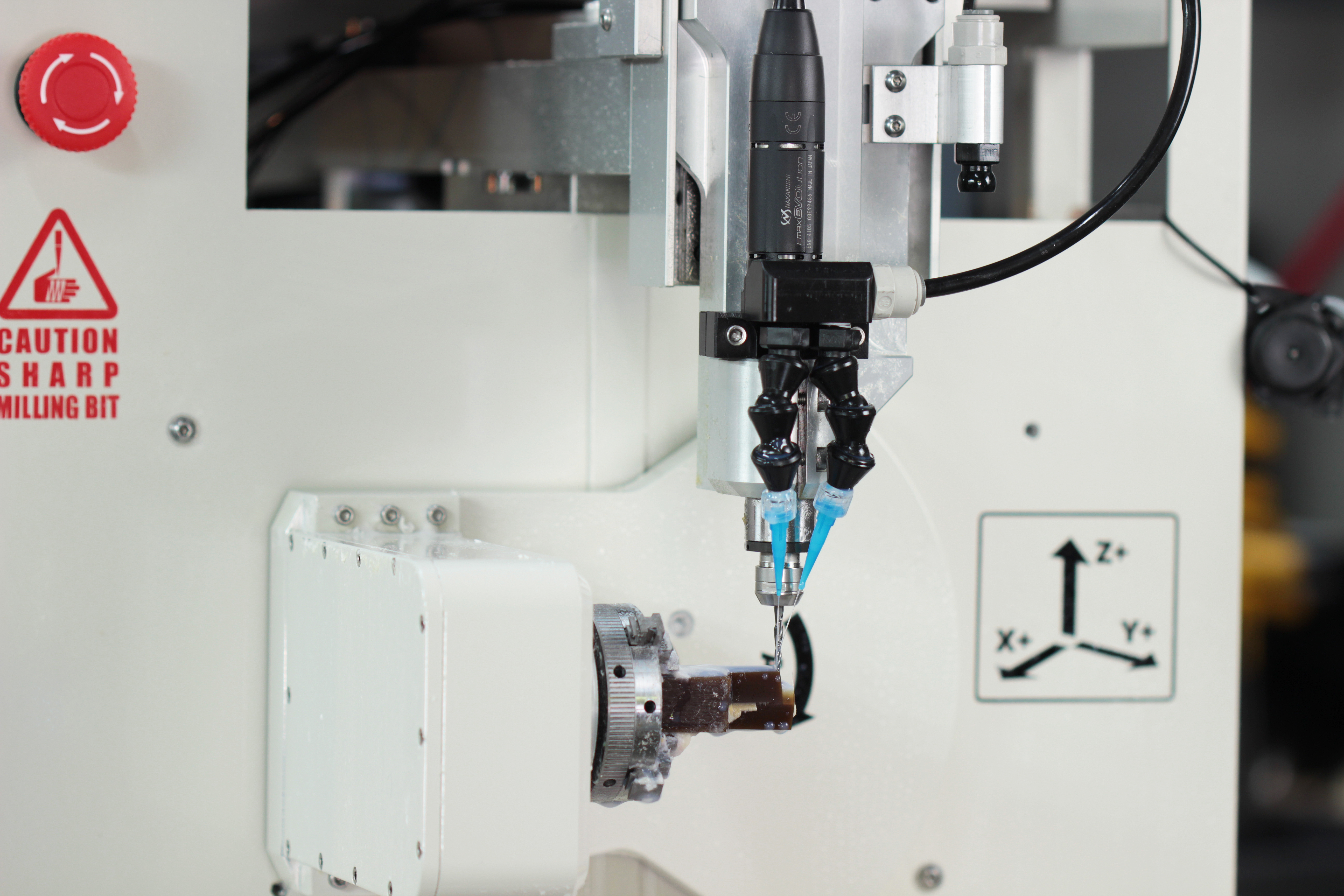

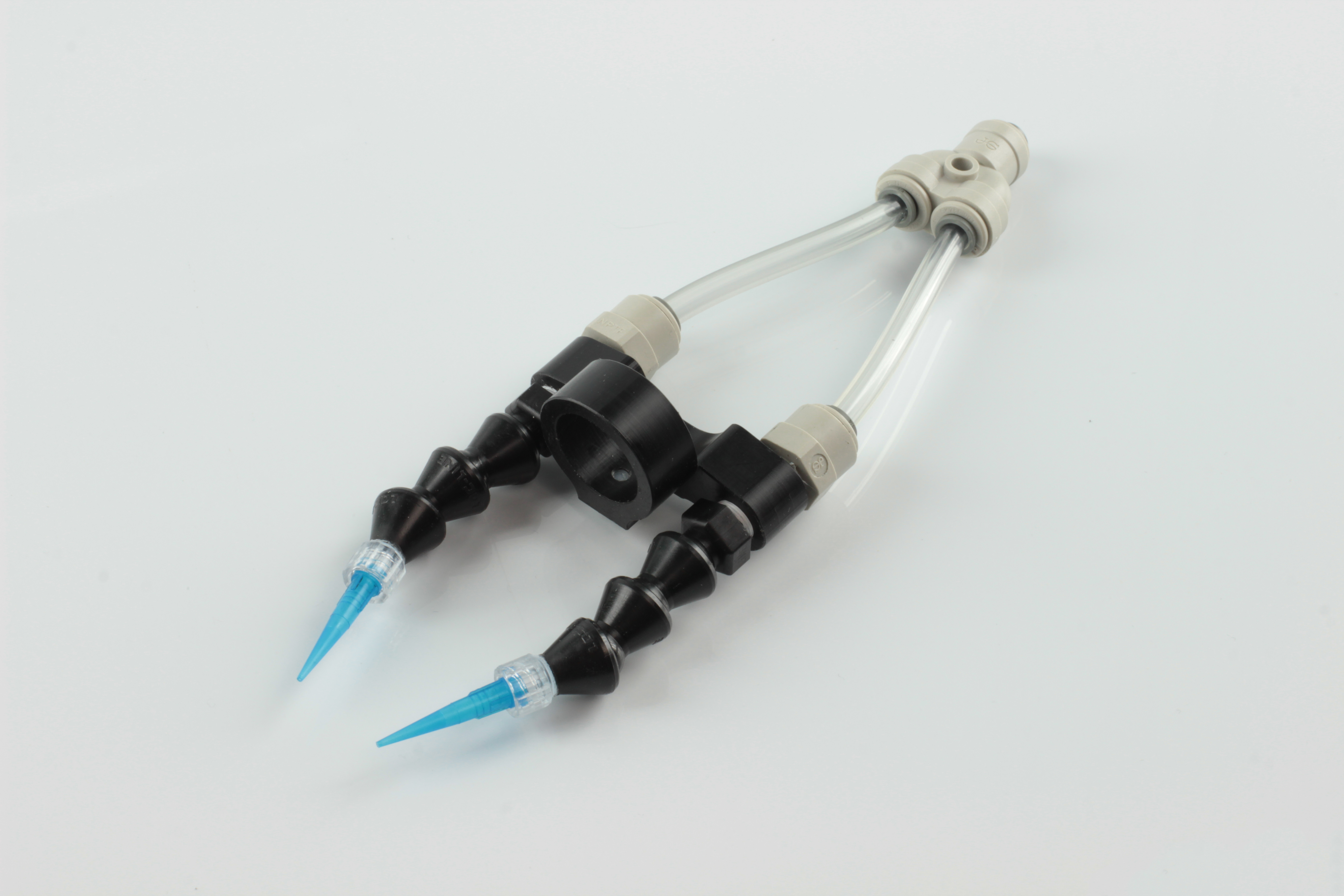

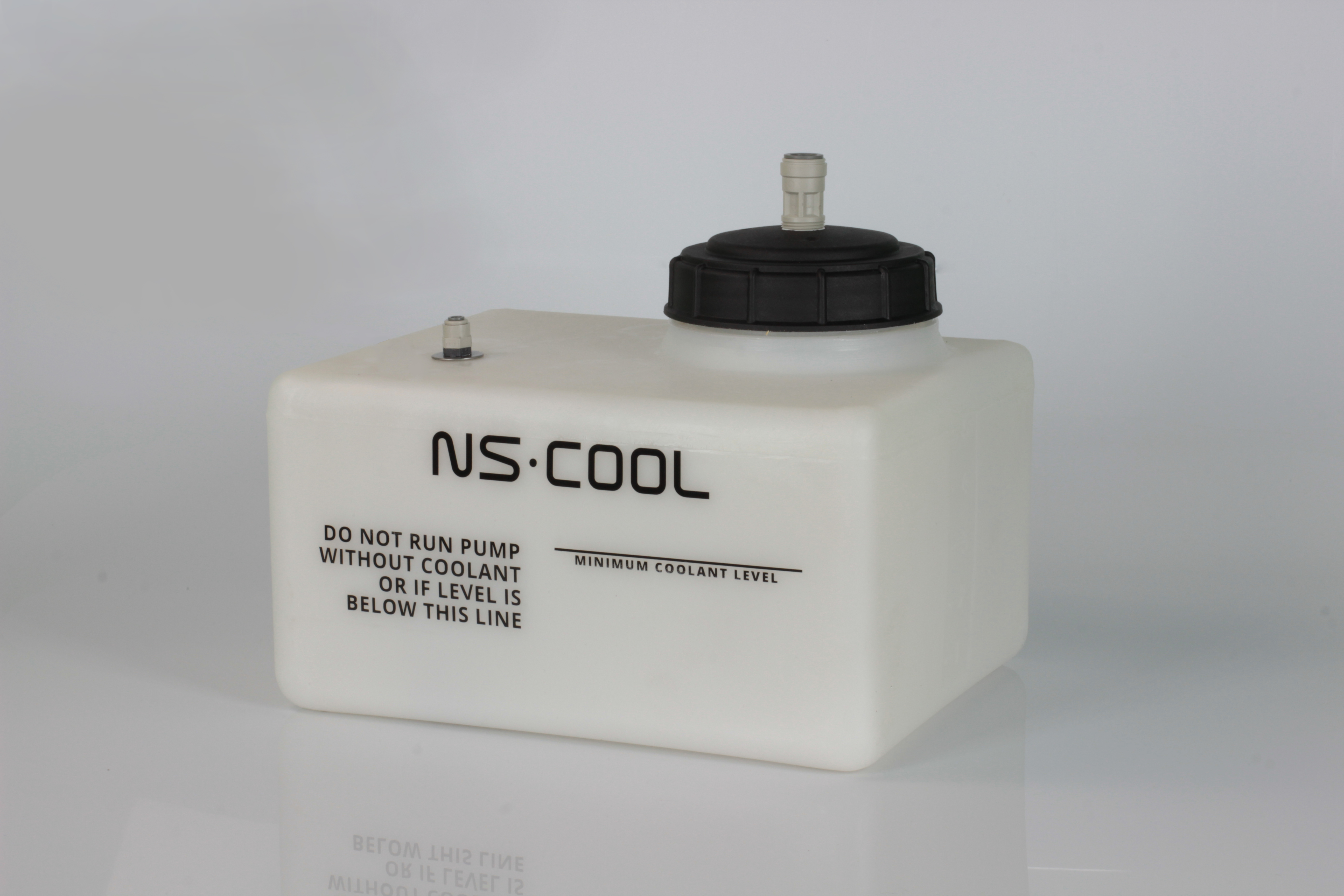

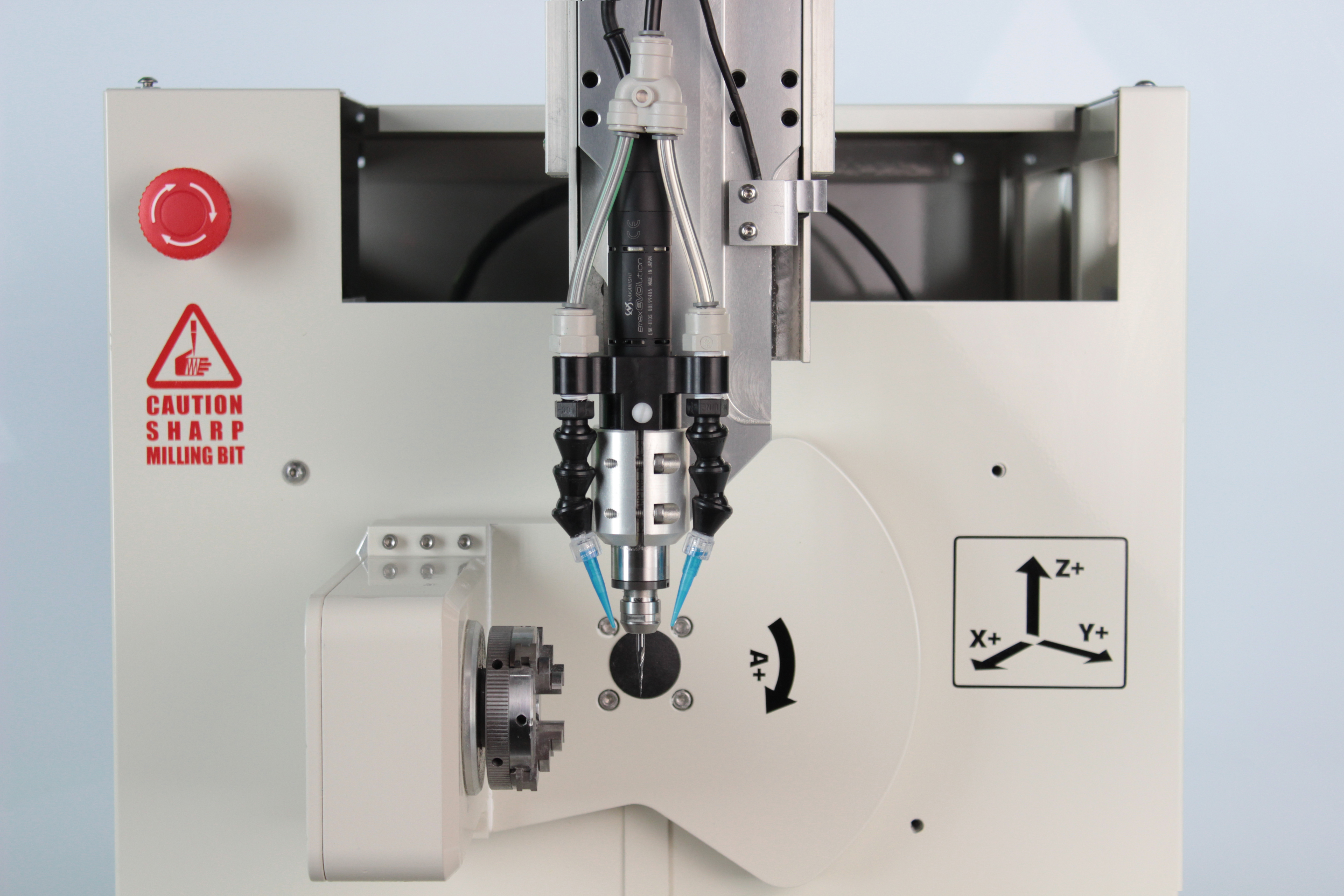

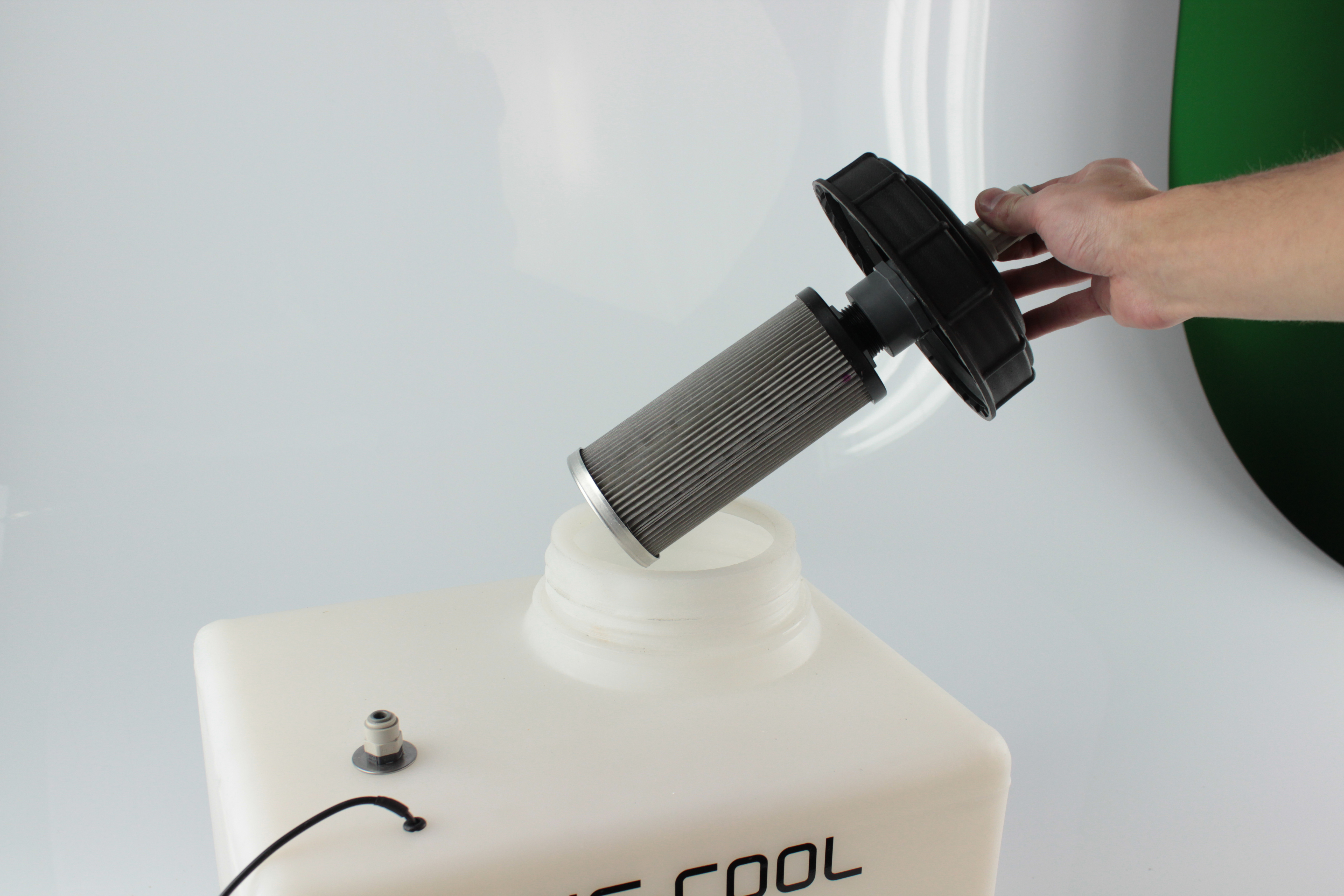

Фото усовершенствованой системы полива. Отныне все станки NS CNC оснащаются такой системой. Ее отличие от предыдущей в применении двух быстросъемных сопл, большой фильтр внутри резервуара и сам резервуар.

вместимость резервуара новой системы - 6 галлонов (22.7 литра)
предыдущей - 5 галлонов (19 литров)

SandrHard,

Да, сила напора регулируемая.

Новая система фильтрации по конструкции схожа с иллюстрацией Alex@nder. Стружки оседают в фильтре и в резервуар попадает только очищеная СОЖ.

stan_b,
фильтр можно промыть и использовать повторно? какой ресурс у фильтра?

Стружки оседают в фильтре и в резервуар попадает только очищеная СОЖ. Думал, что система фильтрации немного иначе работает. Плохая идея. Я уже делал так. Итог, забивается отходами стружки трубка в фильтре. Сейчас думаю иначе и смастерить из отработанной пластиковой бочки Керр-20 резервуар для всех отходов с двух станков стекающихся в одну бочку. В ней плавающий фильтр. который не соединён с трубками. Воздух должен циркулировать свободно. А уж из фильтрационной бочки чистая в две бочки для станков. В трёх бочках, монтирую трубки, чтобы жидкость свободно  и равномерно заполняла ёмкости. Закон сообщающихся сосудов. Сегодня была авария такого плана. Забилось отверстие, меня рядом у станка не было. Зашёл глянуть, а там потоп. Теперь думаю, как решить эту проблему, хоть и нечастую.

Разместить под емкостью датчик влажности подключенный к звуко-световой сигнализации.
