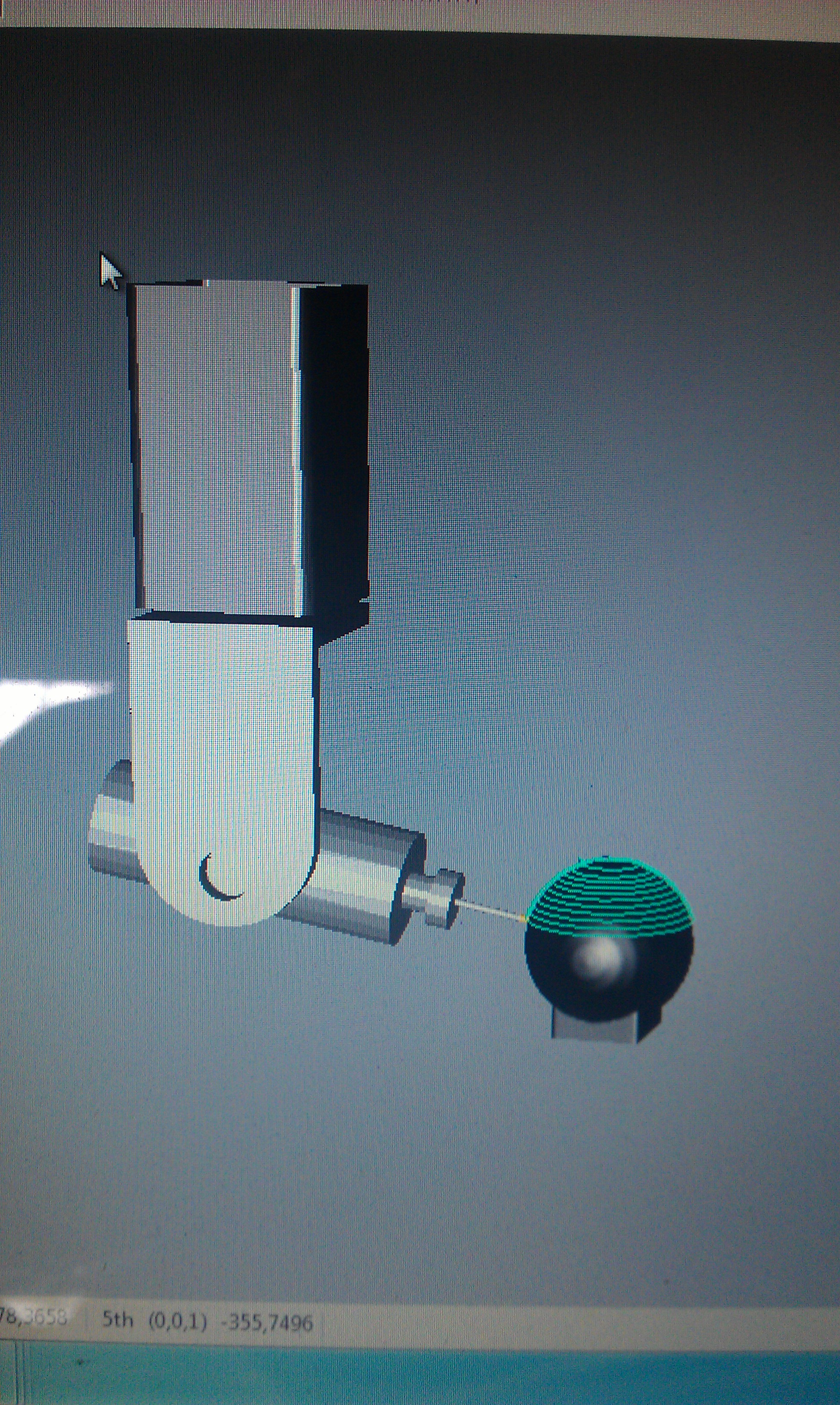

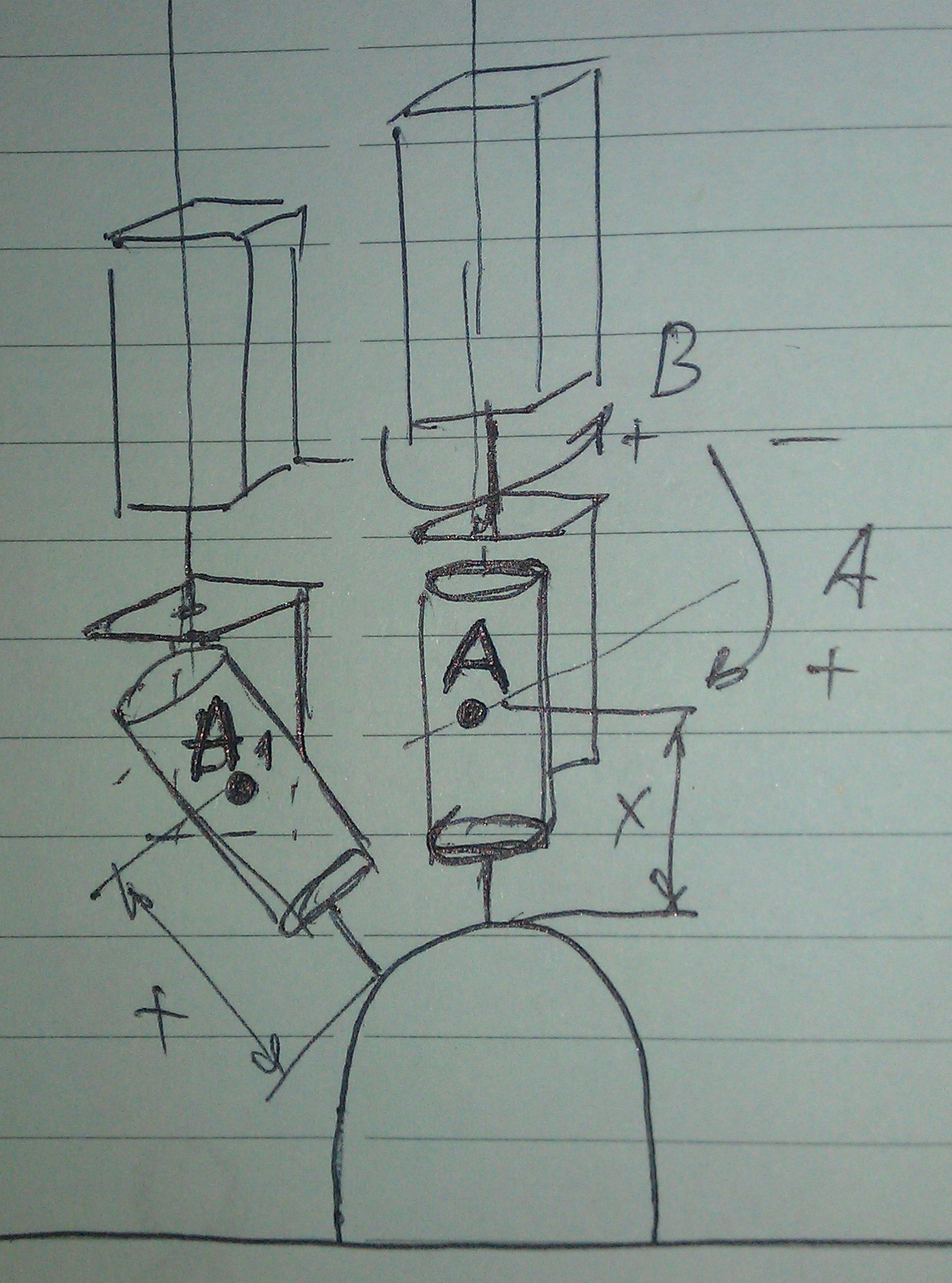

Добрый день Casiopea,  в madCAM выбираем тип станка 5-axis Head-Head_Machine, дальше длину фрезы...НО как программа определяет положение точки А1 (по осям Х,Y,Z), если я не указиваю расстояние Х???Визуализация  в madCAM получилась, как программа определяет расстояние от конца фрезы до  оси А,и создает Postprocess???

HOUSTON,
Тип установки 5J - Head-Trunion, но в любом случае если я верно истолковал суть вопроса, то программа не определяет расстояние X, она знает что есть программный ноль, относительно него работает инструмент и генерация УП, и относительно него же расположены оси вращения.

это что это за меджик с поворотной головой и без возможности принять базы? не слышал..

расстояние "Х" лучше назвать "R"..мадкам предлагает только координаты точек и углы повороток, а управляющая станком программа должна скорректировать эти координаты по углам

"R" - это гипотенуза, прилежащий и противолежащий катет - это, соответственно, поправки по Y и Z...пускай станок сам вычисляет синусы/косинусы углов, умножает/прибавляет/вычитает и корректирует - это не дело мадкама

или заказывать какой-то особенный постпроцессор, который будет этим заниматься

я так думаю

Casiopea,
отлично вышло
долго резалось?

portos,

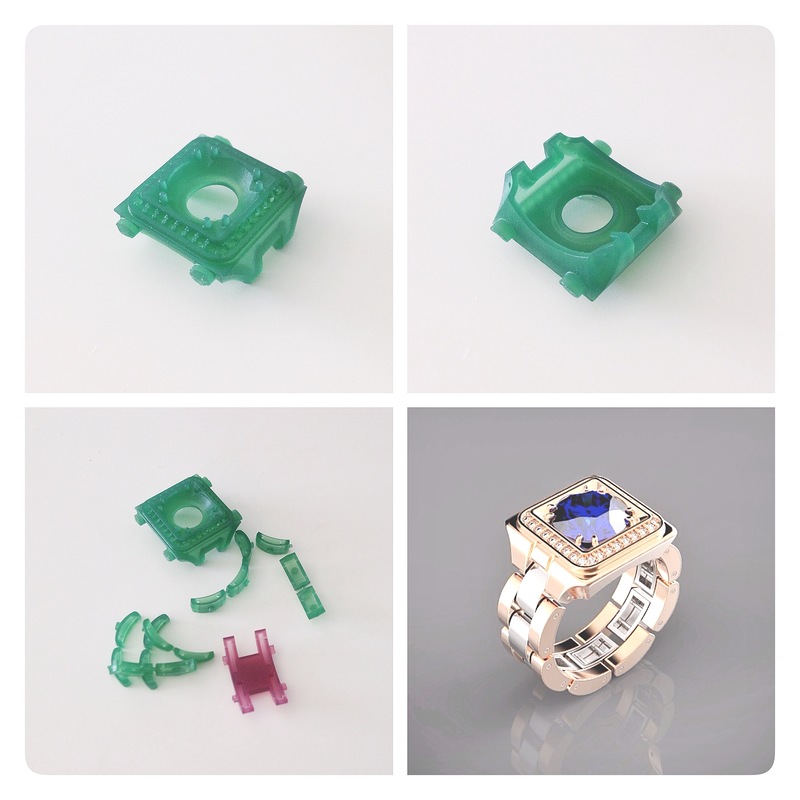

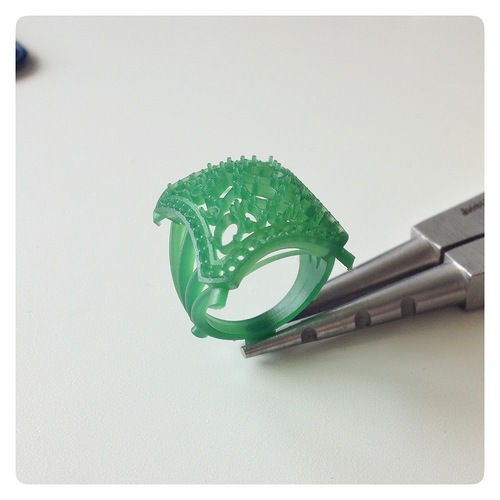

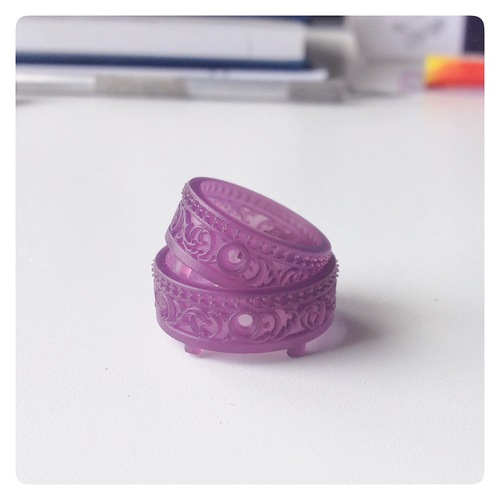

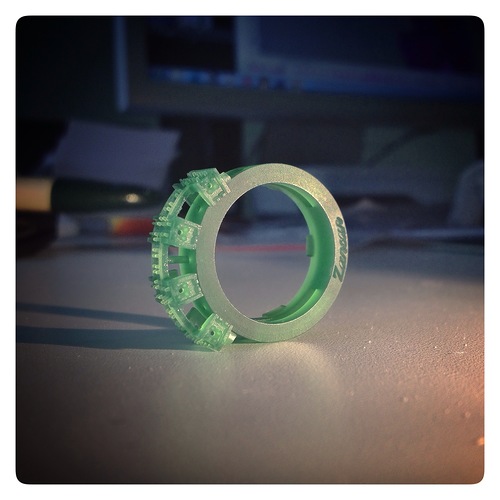

Спасибо) Суммарно резки на пять с половиной часов 0.03/450 Надо подумать, в следующий раз что-то подобное если будет может со стратегиями повозиться и шинку целиком порезать с перемычками, а потом просто обкусить.

Casiopea шикарно +!, грамотная работа оператора

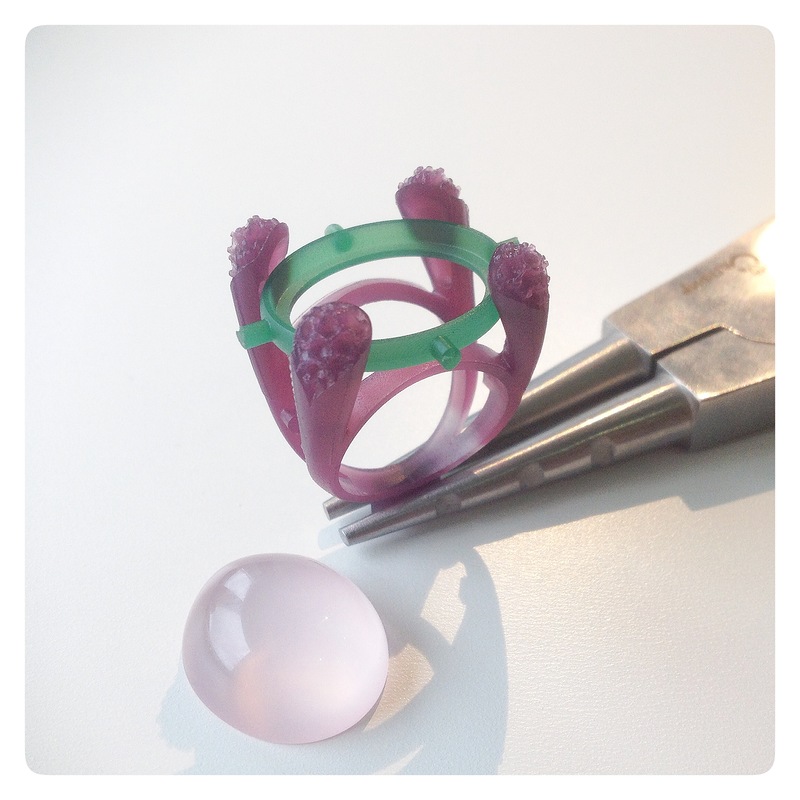

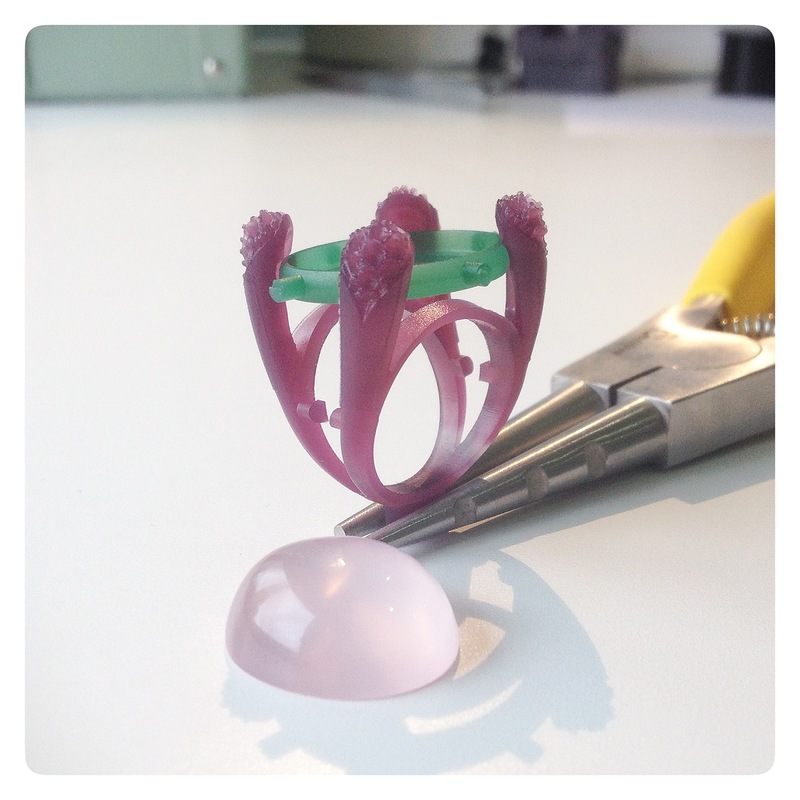

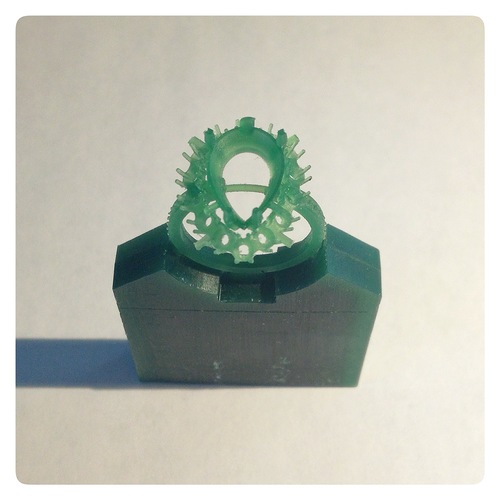

#625 пост, нижнее фото с кольцом, резали в индексе 5 осей или непрерывная обработка?
как Вам удалось резать такие тонкие детали (без суппортов) и не сломать их??? прошу поделитесь секретом, если можно

dedal_78,

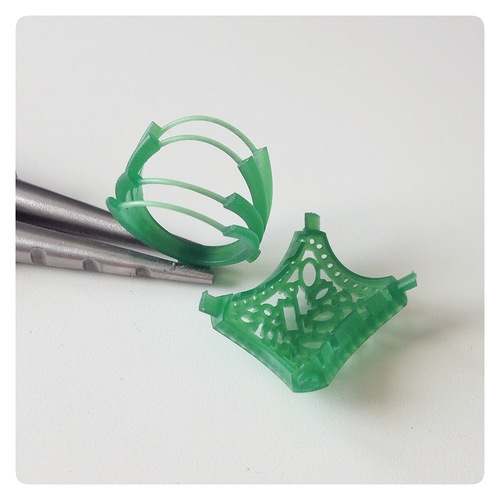

В том кольце верх - непрерывная + индекс, где как я посчитал это необходимо. Далее о тонких деталях: если речь о прутках в верхней части шинки, то сама шинка режется от центра наверху, вниз т.е. у них просто нет возможности сломаться)

спасибо за ответ, но если только сверху, как они круглыми получатся?
извиняюсь за тривиальные вопросы, 5 осевую обработку только начал изучать.

dedal_78,
Вообще они круглые на самом деле только сверху - это технологические перемычки )) Но если задаться целью, то можно в индексе перед круговой обработкой пройтись внутрь под углами по пруткам и тогда-то они точно будут круглые по периметру

Casiopea
понял, спасибо за исчерпывающий ответ

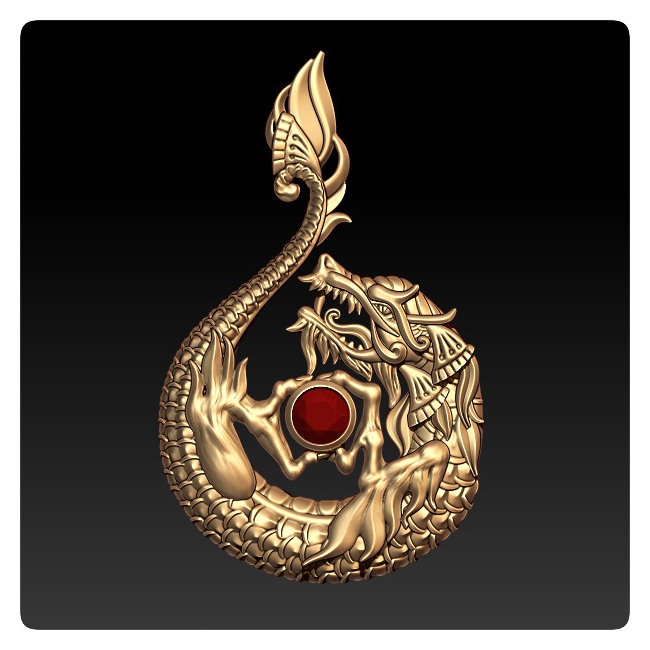

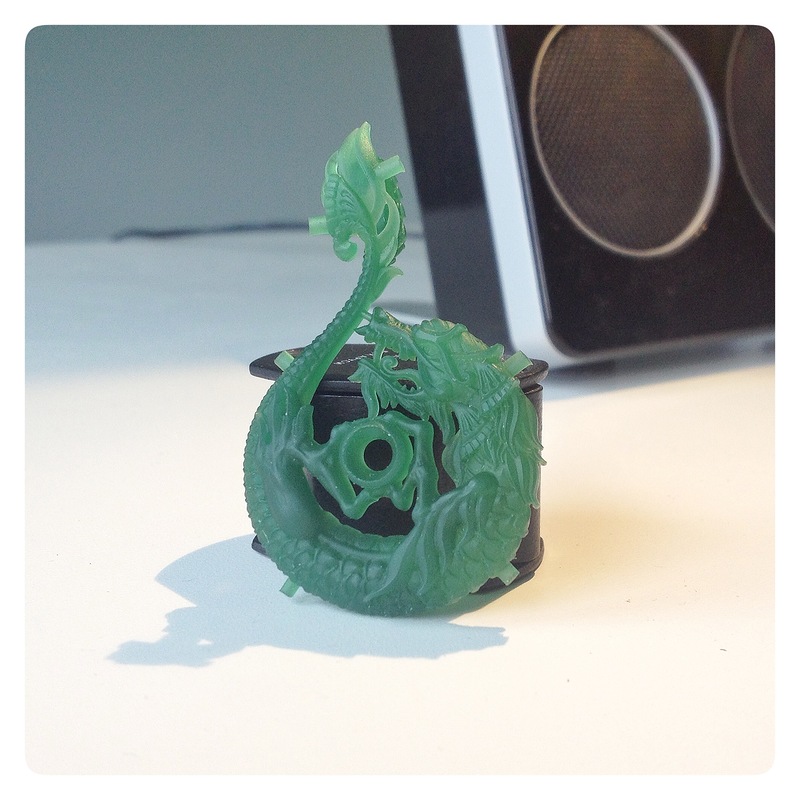

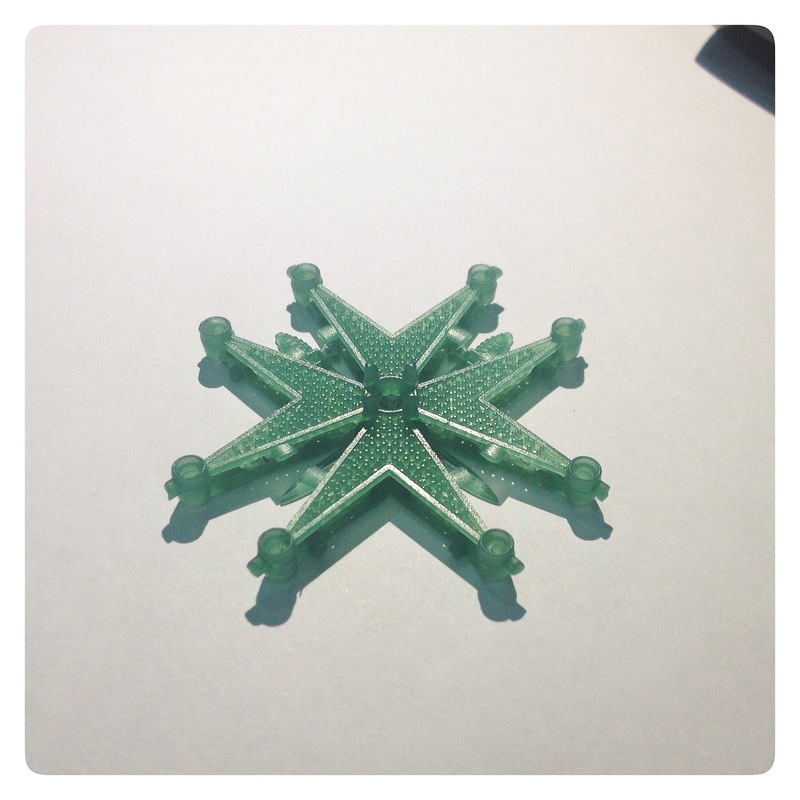

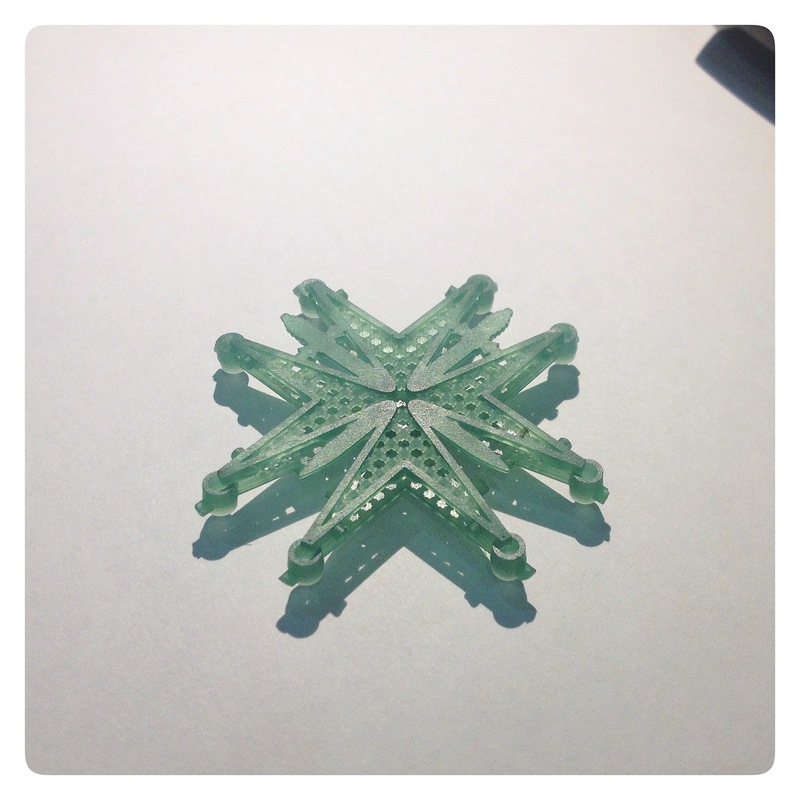

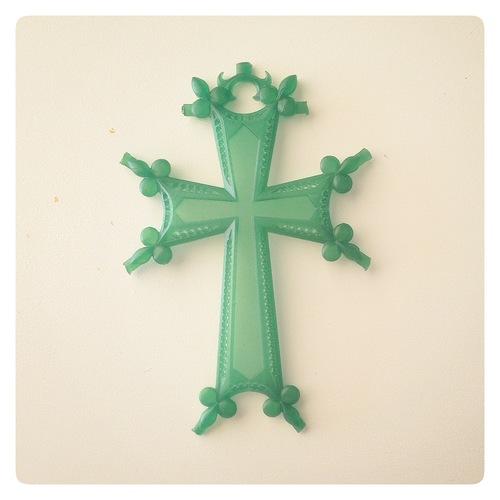

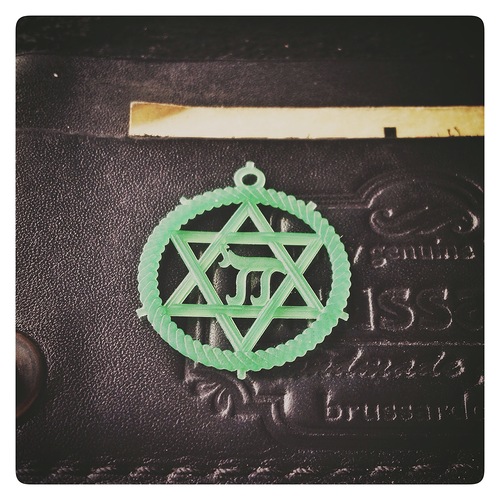

Вот такая еще не простая резка была:

отличные работы, еще раз плюсую
пока не соображаю как закрепить воск чтобы так резать, надо было в школе геометрию учить

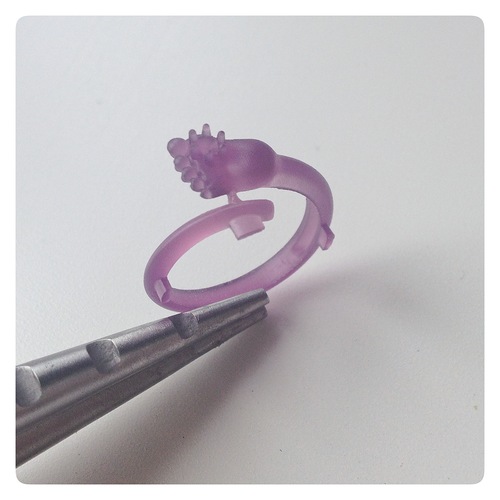

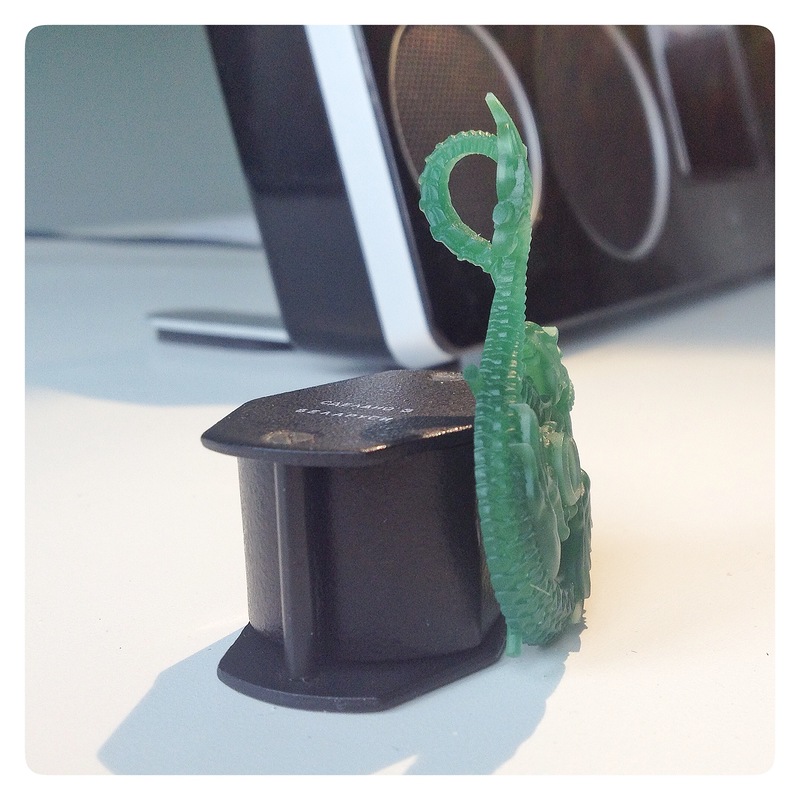

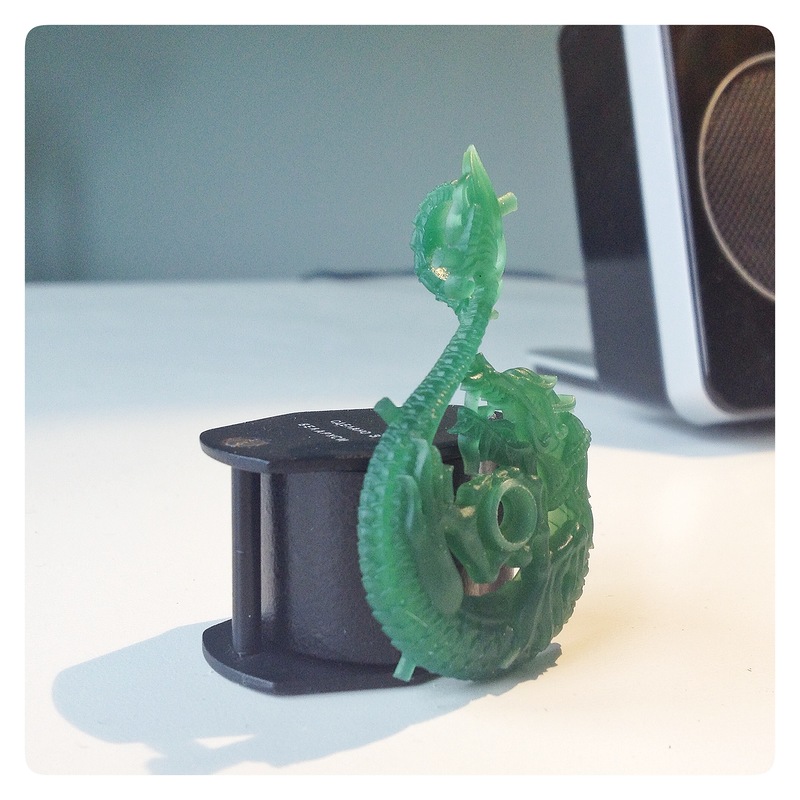

Вот такое колечко.
Magic справился легко

На днях попробую порезать...Stay tuned.
