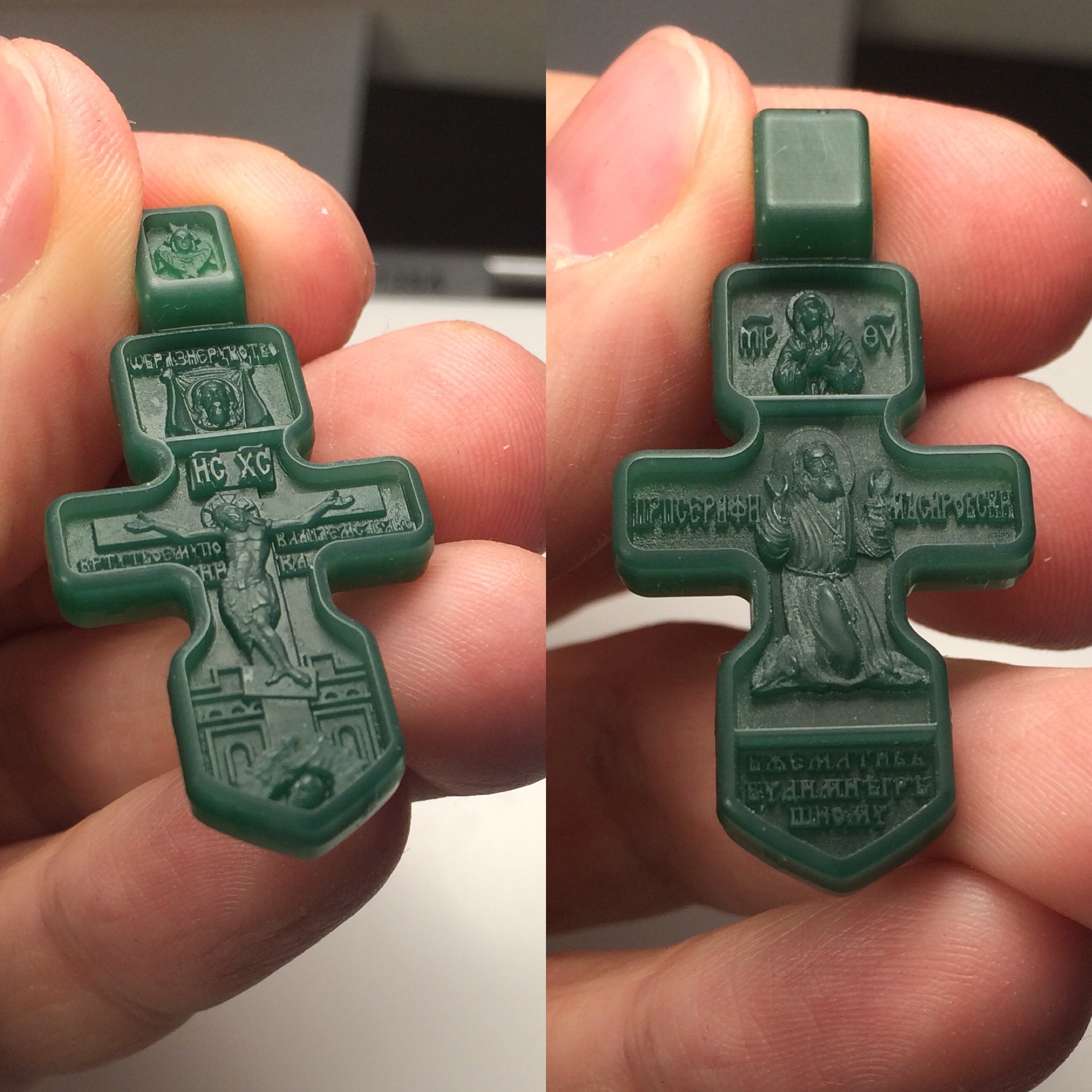

Выложу пару фото с воском...

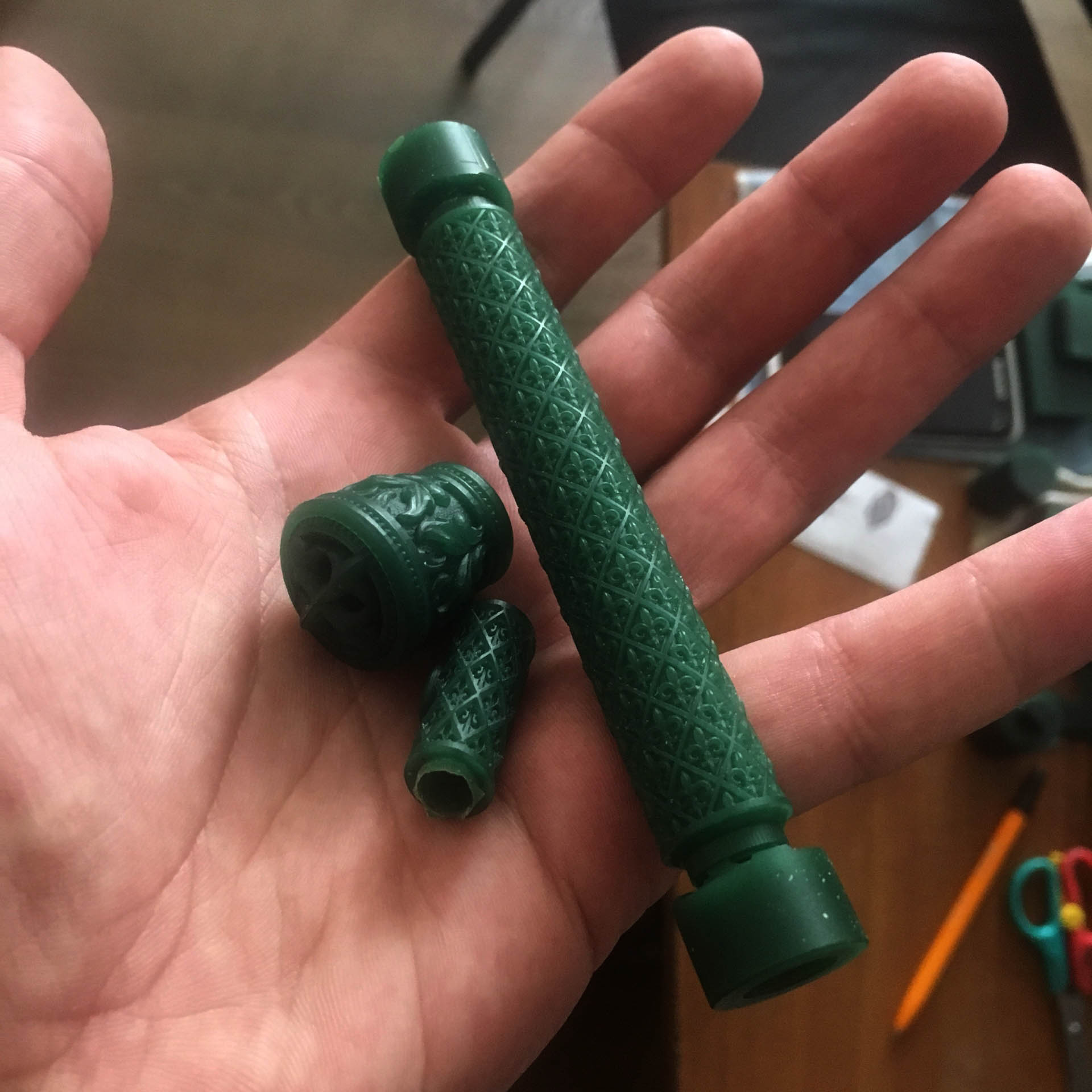

Сложные и достаточно габаритные детали для бритвы.

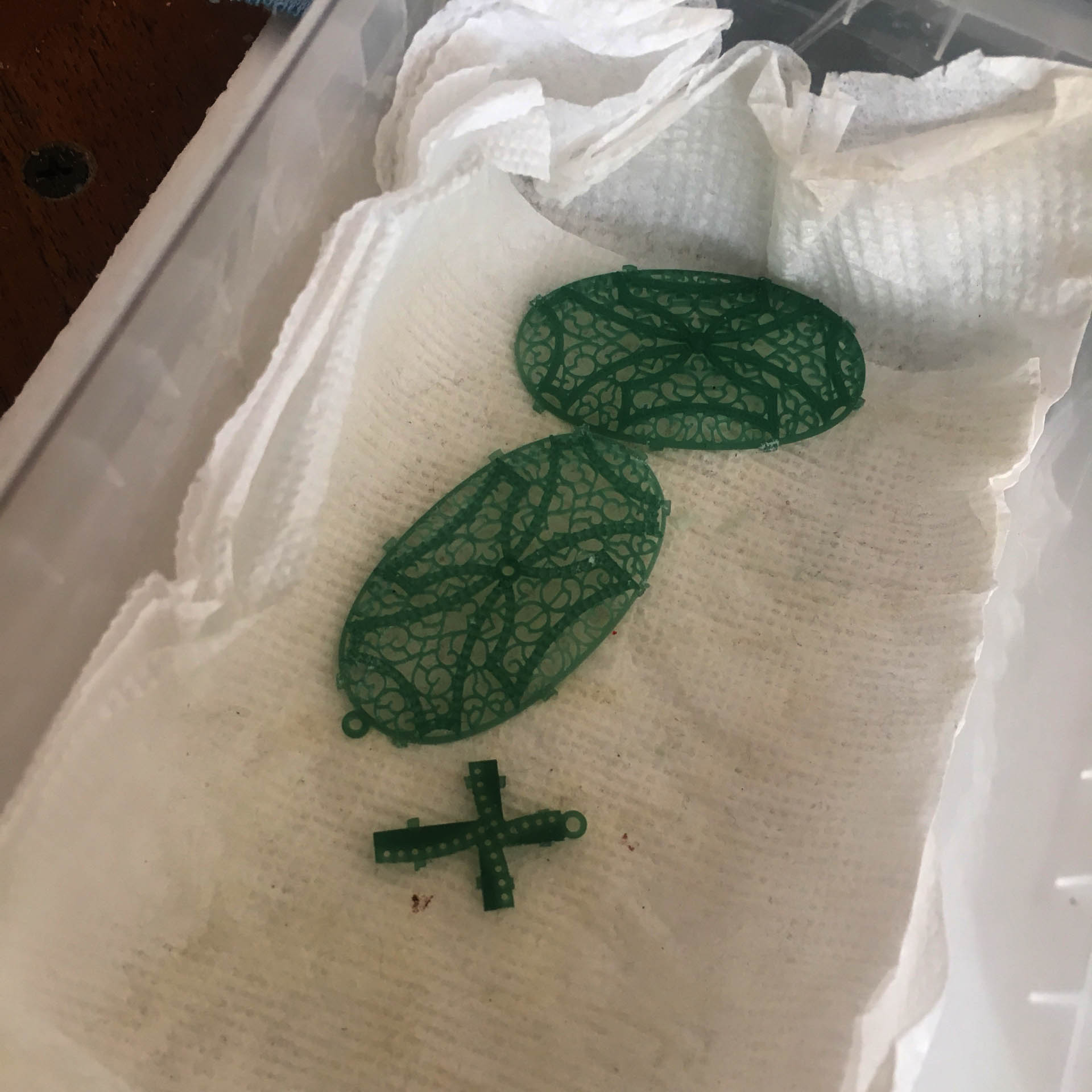

А эти детали серьги мне даже в руки страшно было брать. Паутинка 0.25 мм.

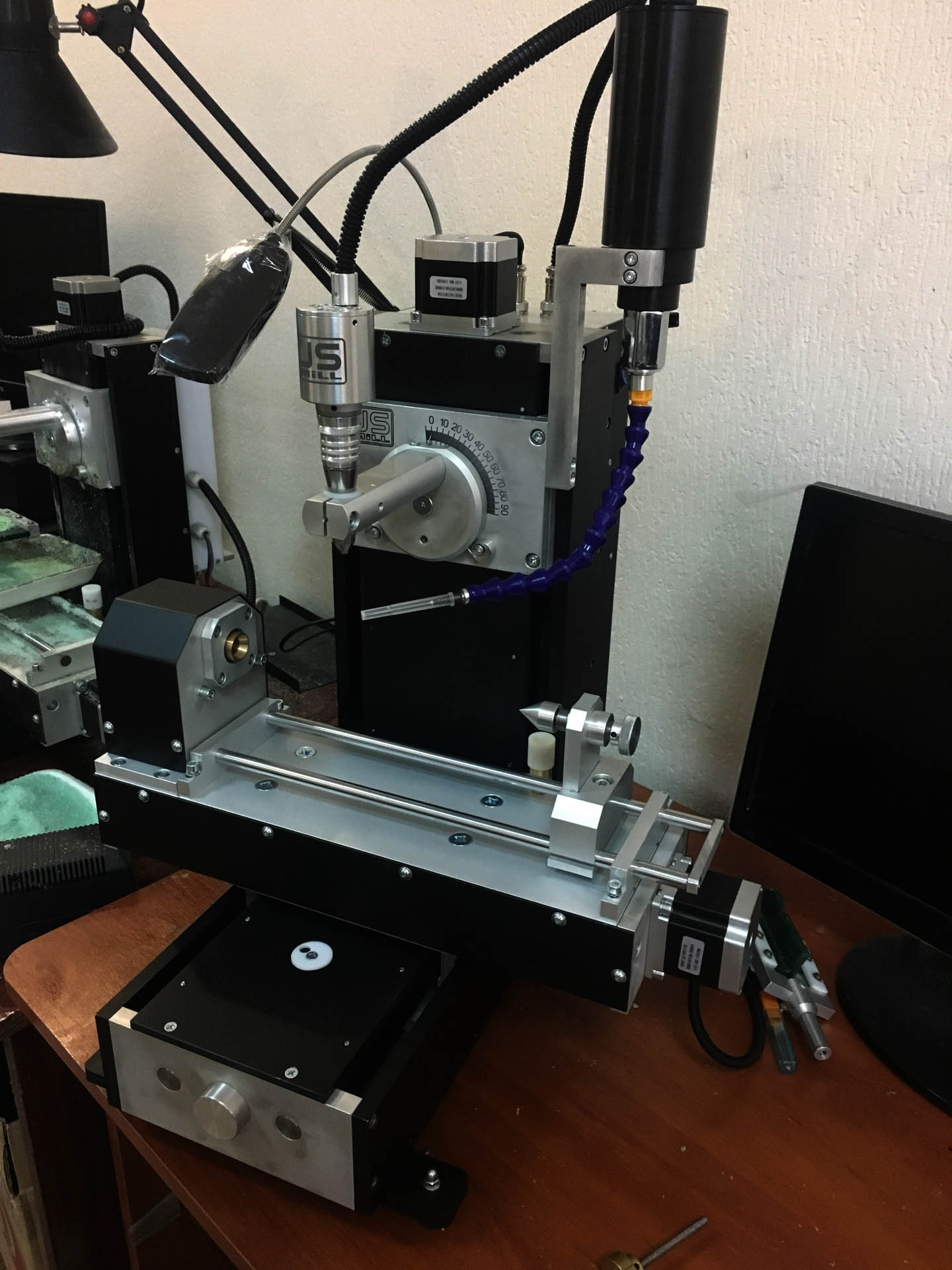

Ага, и станочек на настройке заснял...

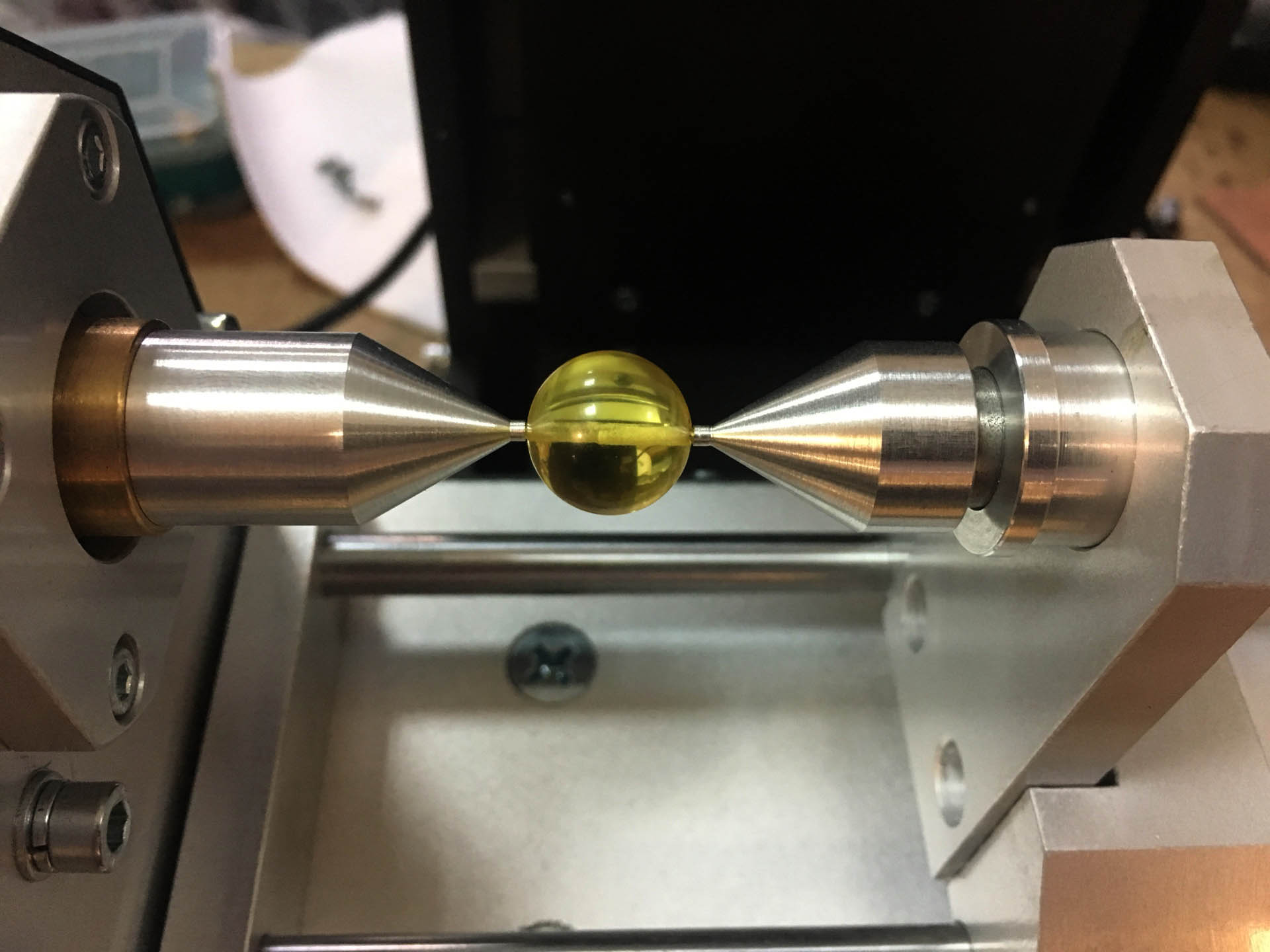

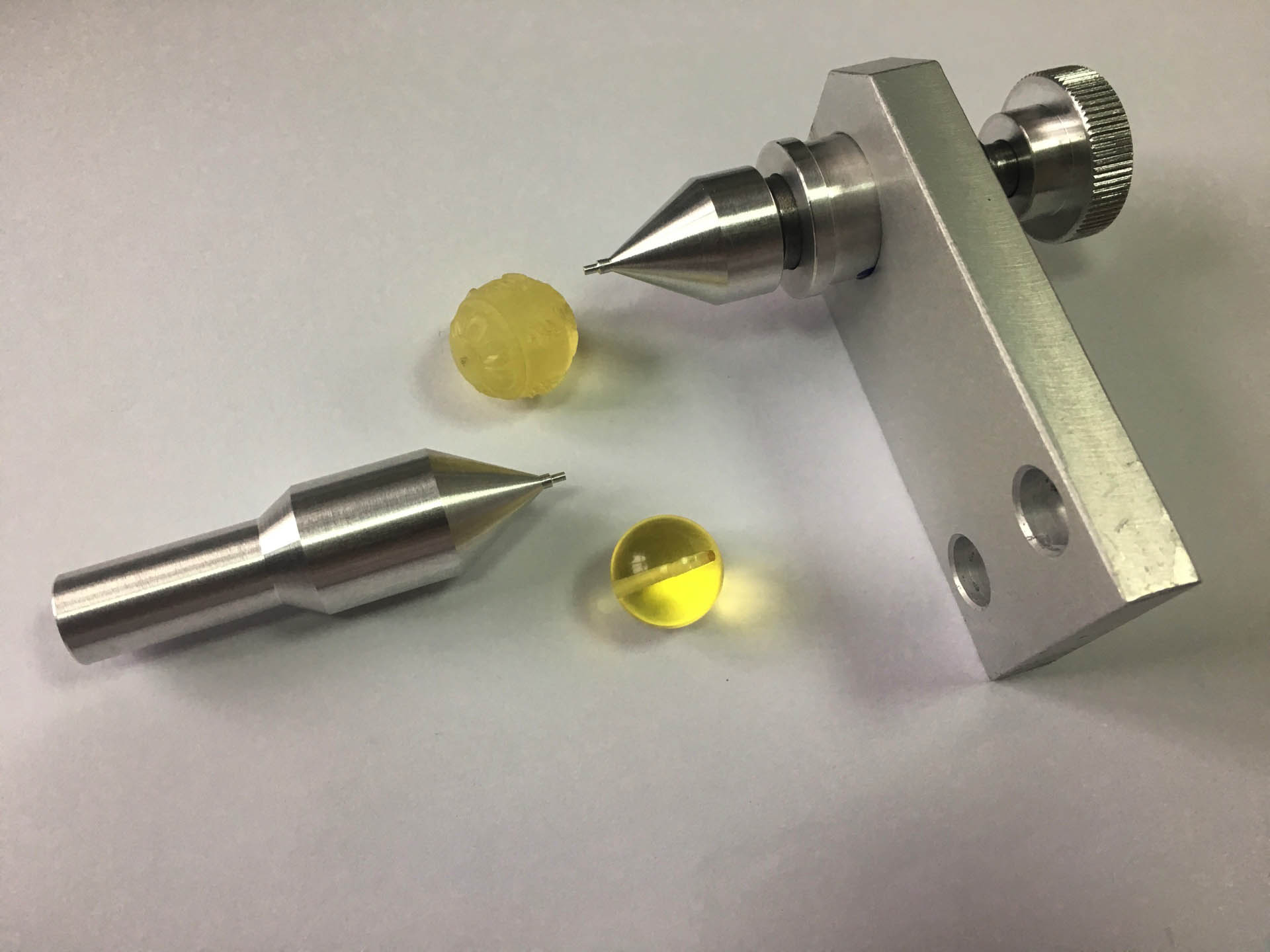

На днях изготовили оснастку для гравировки и фрезеровки по готовым шарам из янтаря.



Фрезеровка рисунка глубиной около 0.6 мм занимает примерно 40-50 минут.



Надеюсь получиться и мы сделаем видео обзор по работе с этой оснасткой.

Толковая оснастка!

Dmitry (ARDI),
...А эти детали серьги мне даже в руки страшно было брать. Паутинка 0.25 мм.      А как такое прольётся? Литейщики маги! Увидеть-бы отливку

Yurik89

Модель фрезеровали под клиента, возможно у него есть фотография отлитых серёжек.
Если будет, вышлю. Проблем с литьём не было. Лили на Индутерме 500-ом.

Yurik89

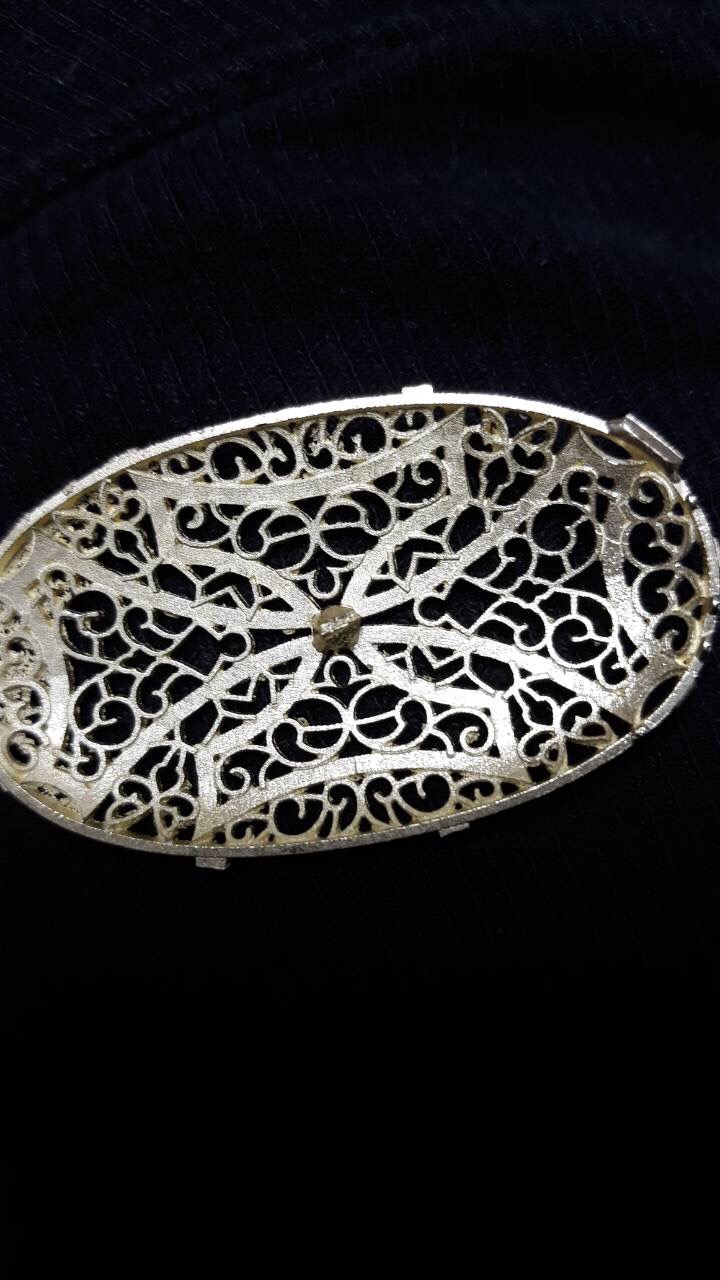

Лимонка 585



Лёгкий облой, который удалился иголкой и все пролилось отлично!

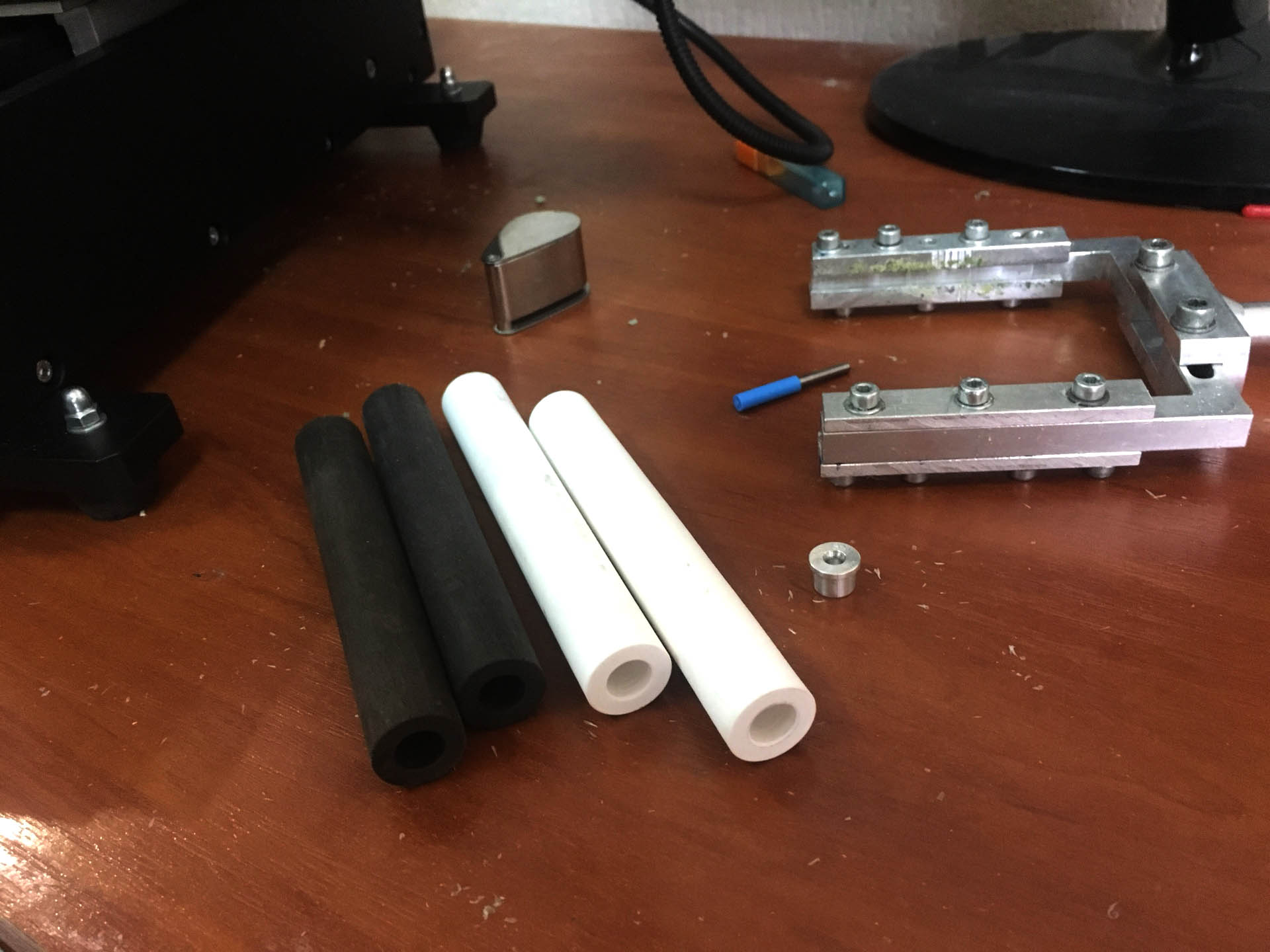

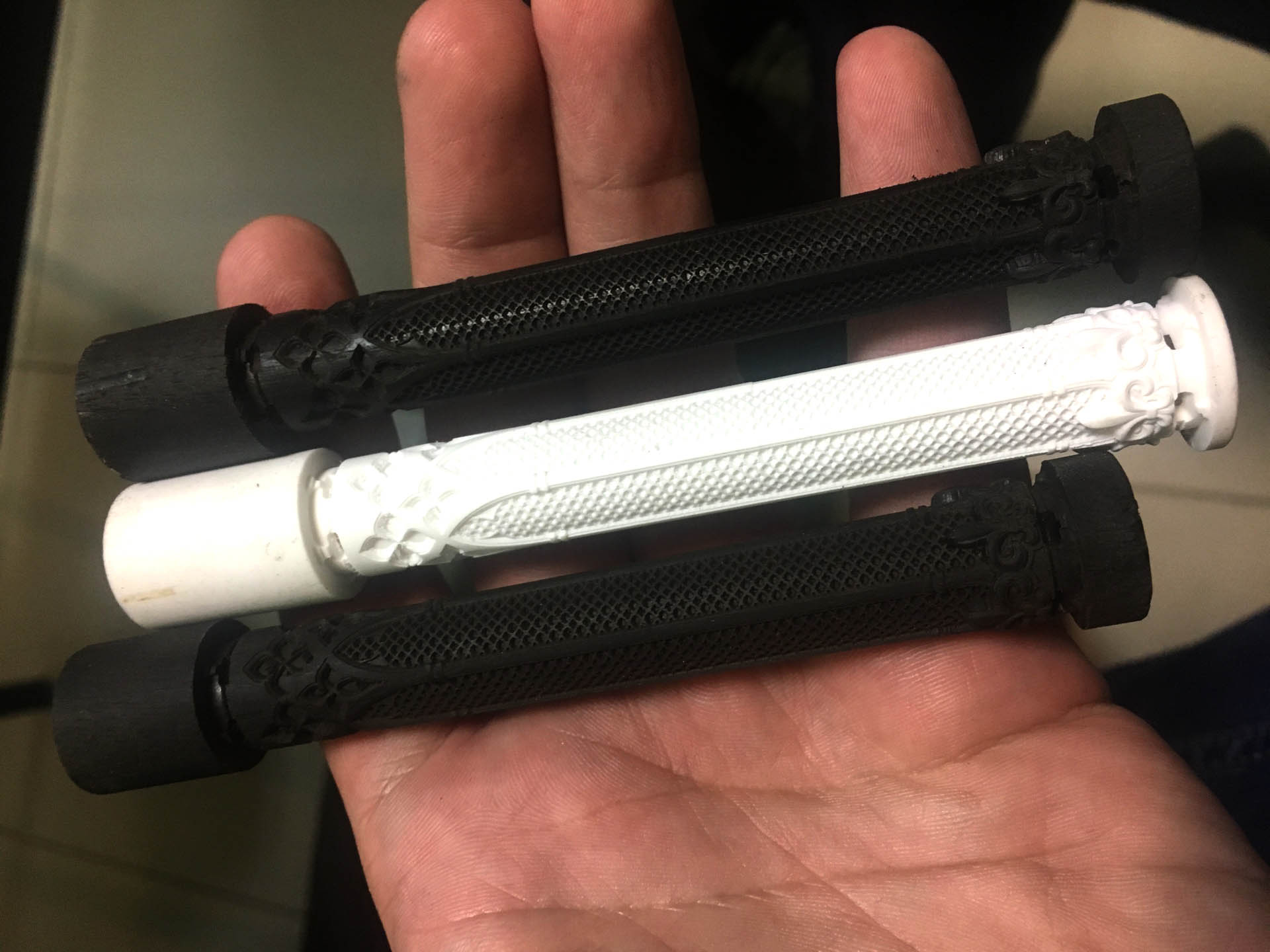

Изготовили "под клиента" оснасточку для фрезеровки рукояток из твердых материалов.

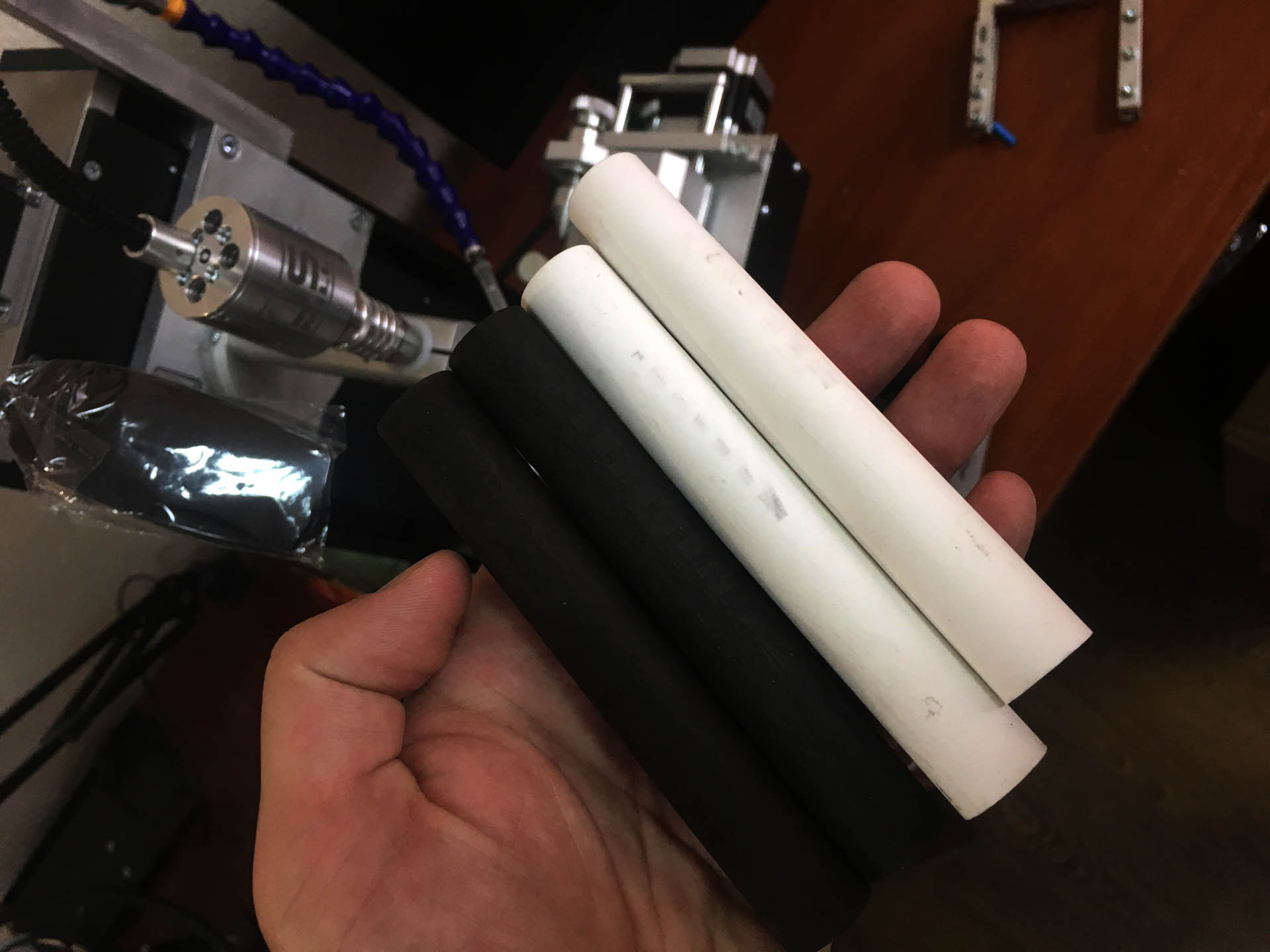

На фото заранее проточенные на токарном станке заготовки из эбена и эльфорина.

Напоминаю!

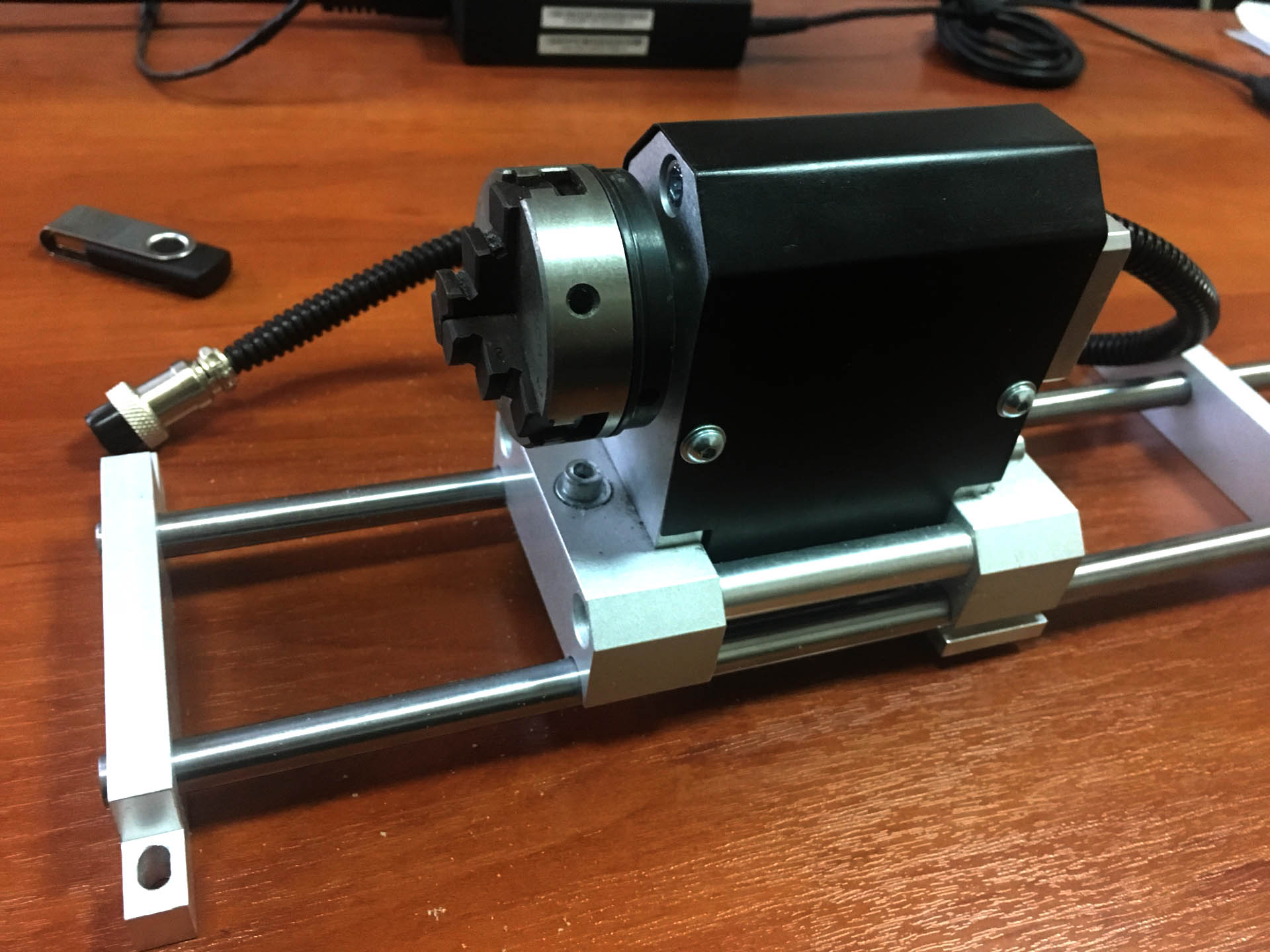

Как дополнительную опцию к станку можно заказать комплект оборудования для токарной обработки.

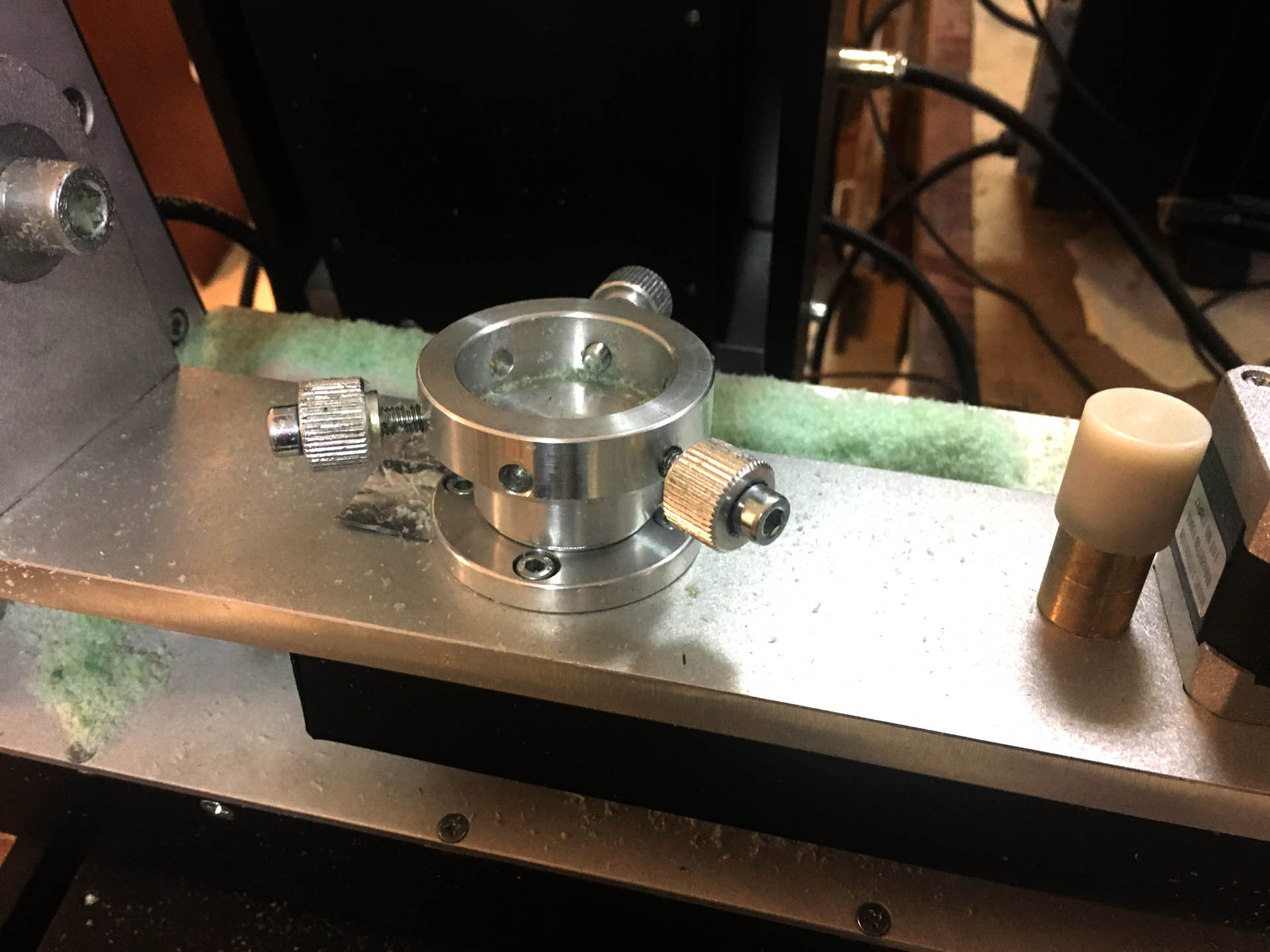

И еще, небольшое обновление для владельцев 5-ти координатников.
Станки теперь комплектуются более удобными зажимами для крепления заготовки.



И еще одна хорошая новость.
С начала следующего года будет доступен как дополнительная опция для 4-х координатного станка вакуумный стол. С его помощью появиться возможность крепления заготовок для гравировки без возможного прогиба поверхности. Если простым языком - для гравировки и фрезеровки алюминиевых крышек на iPhone и iPad.

В соседней теме смотрел фото ювелирной мастерской оснащенной высокоточным оборудованием.

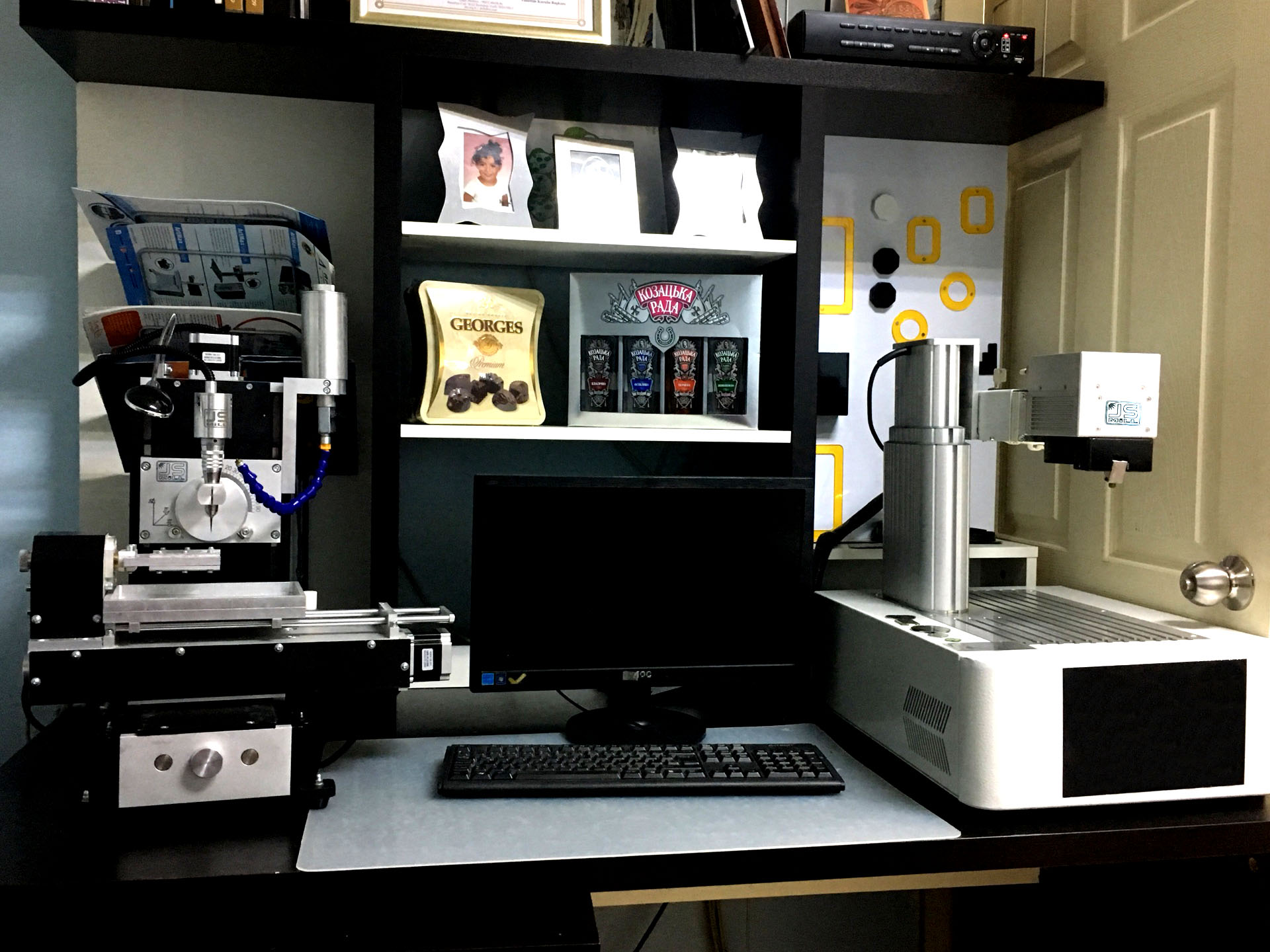

Буквально на днях сделал фото в заграничной мастерской с нашим оборудованием в главной роли

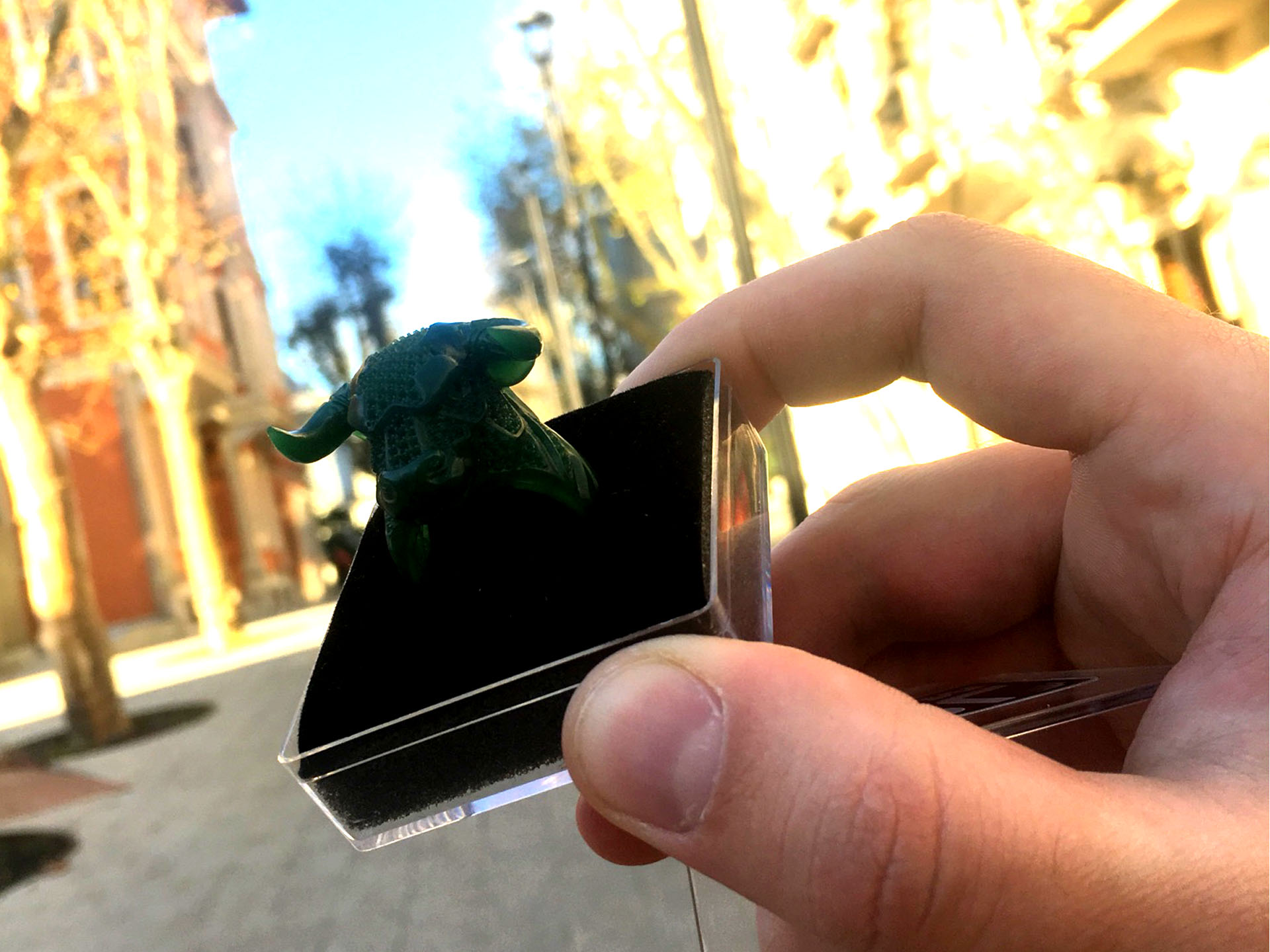

И выставлю фото восковки-путешественницы

Dmitry (ARDI),
Прошу пардону, но на действующую мастерскую совсем не похоже.
Станок абсолютно чистый и над ним находятся листовочки рекламные. Это скорее уголок продаватора.

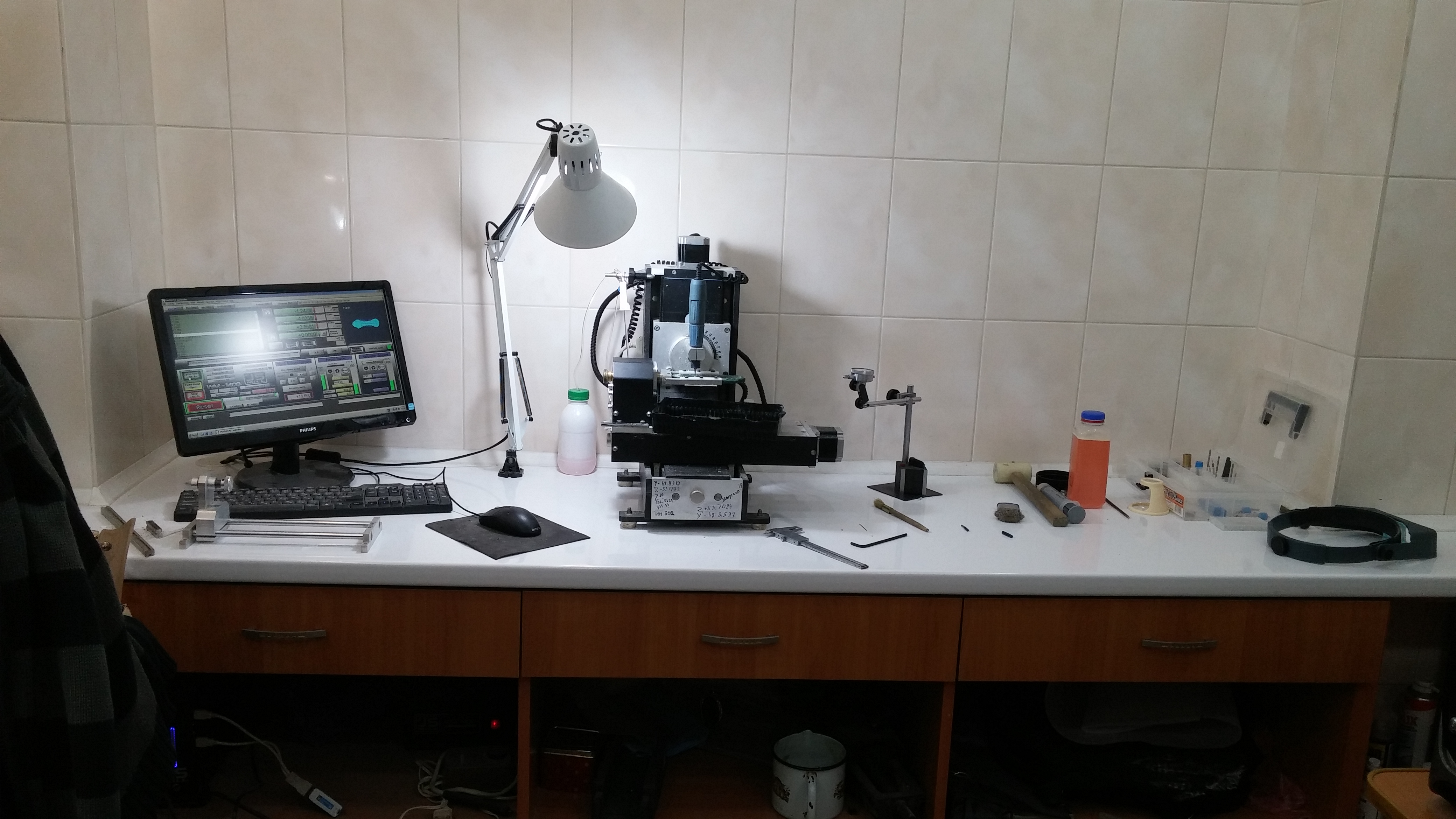

А вот мое местечко  для  станка, который  нагружен часов  по 6-8 в  день) Как бы  не старался  все  убирать - мелкая  восковая  пыль где  угодно))

-Isengrim-

Нууу оооочень чистенько у Вас!

У нас на участке фрезеровки, где восковки для заказов режут и тестировка станков происходит - бардак еще тот    Хотя это я так считаю))) Вообщем рабочая обстановка)))

Фокин Сергей

На листовочки Вы верно обратили внимание. Ребята лазерами занимаются.
Но там и пилят воск и маркируют и принтер рядом стоит

Монтировки с полировкой рядом нет, но обстановка рабочая выглядит именно так.

Сейчас наверно посыпятся советы и нравоучения
Так было сегодня на нашей странице в ФБ

Но я все равно оставлю ссылку на видео и выставлю фото...

Худо-бедно, криво-косо...
И в любом случае не правильно, потому что не по вектору

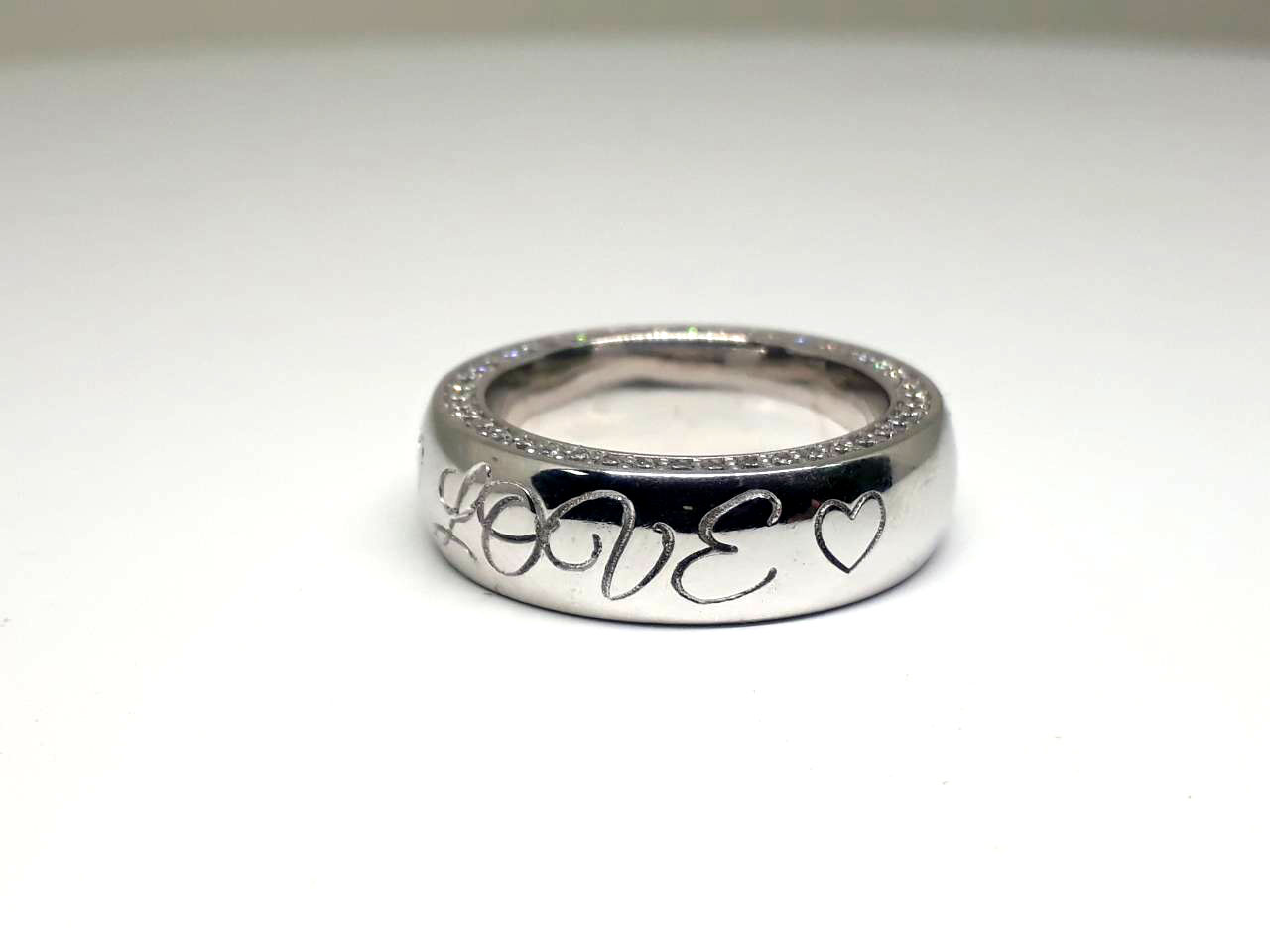

Нам поставили задачу показать, как с помощью 4-х координатного станка JSMill 1400 получается выполнять гравировку на готовом изделии (серебро, золото) Вроде как получилось...
Но скажу сразу это не наш профиль. Теоретически понимаем как делается, но практически делали 4-5 раз.
В данном варианте резали 20 градусным гравером с напылением нитрида титана.

Ссылка на видео в Ютьюбе

https://www.youtube.com/watch?v=kpKckWIurbs

Это скрытая реклама местной клининговой фирмы похоже просто, потому что так не бывает



А какой д-к вам поставил такую задачу и какой согласился?  Глупость, особенно учитывая, что это никому не надо, так как итог независимо от того по вектору или нет некрасив. Можно конечно подбирать долго фрезы и делать гравировку, но ей богу, если внутри еще понять можно, то снаружи фрезером... слов нет.

Aleksandr-kazan

Вы знаете, разные вещи просят сделать для демонстрации возможностей оборудования.
И некоторые клиенты таки используют фрезерные станки для гравировки мягких металлов.
Гравировку с вращением гравера по готовому кольцу делать конечно бессмысленно, потому как это в воске можно было сделать гораздо проще. Но скажем если делать гравировку алмазным резцом, можно с вращением, можно без - то там конечно результат совершенно другой и фрезеровкой и по воску его не повторить.

Вот именно, фрезерные станки для гравировки металлов! Когда человек просит гравировать металл на станке который создан для того чтобы качественно гравировать воск, это жмот, который хочет комбайн, а платить за комбайн не хочет. Проблема в том, что у вас купят, посмотрев на пример, потом угробят шпинель или еще что-либо и обвинят вас, что вы продали станок, который загнулся и стал плохо фрезеровать воск. Я бы сразу расставил акценты, что неправильно фрезеровать металл не на предназначенном для этого станке и что это может печально кончиться.  Сам ваш пример то хорош, но нельзя же писать что это демонстрация возможностей станка, если станок не предназначен для этого и не может это делать 24 часа в сутки в течение гарантийного как минимум срока. А если он для этого не предназначен, то это не возможности станка, а просто баловство. Я могу кирпичом расколоть орех, но заявлять что кирпич предназначен для этого я бы не стал.
К станку нет претензий, вы его постоянно совершенствуете, молодцы. Просто не хотелось чтобы люди мечтали купить ваш станок для работы по серебру и потом выяснить, что все таки он не для этого




А жесткости держателя и вообще хватит чтобы гонять алмазный резец по металлу? Хотя пробуйте, может если получиться и еще как один стимул для покупки. Но все таки надо придумывать держатель для гравировки надписей внутри колец, а то до сих пор ювелиры сидят и бором надписи делают.

Здравствуйте, товарищи! Я еще новичок в этом деле..Проблема с вырезкой колец по оси А. Может кому нибудь встречалась подобное проблема. Долго уже не могу ее решить.
В общем, при фрезеровки, изделие расплющивает в верхнем центре, как на картинке(прикрепил)
На первой кольцу растянуло площадку вот так.
https://pp.userapi.com/c840438/v840438976/3f108/18wJd0L0TzI.jpg
На втором, Деталь которая должна будет крепиться на площадку, ее растянуло в другую сторону.
https://pp.userapi.com/c831409/v831409976/314d4/e7Ta0JHtCD0.jpg
Кроме этого, вырезал кольцо, с ним такая же проблема. Из наблюдений - растягивает круглую геометрию в овальную. Что это может быть, как решить? Может дело в размерах заготовки из воска и самого изделия?
Буду очень благодарен за быстрый хороший ответ.
