► Прорезает на второй стороне-всю модель , Roland jwx-10

lev898on

Пользователь
Регистрация: 07.02.2013

Сообщений: 8
В друзьях у: 0
Голосов: 0 / 0

0 / 0

Добавлено: 21.04.2013 12:22:00

Добрый день уважаемые! подскажите кто может! уже второй месяц мучаюсь- новичок в этом деле. Купил с рук станок jwx-10. пытаюсь вырезать на нем модель креста , колец ...любую с двухскоростной обработкой, через программу DeskProto 6.0 - почему то прорезает вторую сторону... вылажываю фото УП
И вылажываю фото с восковой модели ... на воске специально отчертил иголкой - на сколько перерезает - на фото все видно
Подскажите кто может...
























Offline

ЛС

Фокин Сергей

Модератор
Регистрация: 29.12.2004

Сообщений: 816
В друзьях у: 8
Голосов: 115 / 1

0 / 0

Добавлено: 21.04.2013 12:59:35

lev898on,
Вопрос..Длину фрезы по датчику фиксируете?
Похоже, что модель прорезается насквозь именно потому, что при установке фрезы, вы не делаете коррекцию по датчику. Программа считает, что инструмент короче реального и рельеф режется ниже реального нуля по Z.

Offline

ЛС

lev898on

Пользователь
Регистрация: 07.02.2013

Сообщений: 8
В друзьях у: 0
Голосов: 0 / 0

0 / 0

Добавлено: 21.04.2013 13:10:05

Фокин Сергей,
Добрый день я делаю проверка сверлы- тоесть Z - 0 проверяю

Offline

ЛС

Фокин Сергей

Модератор
Регистрация: 29.12.2004

Сообщений: 816
В друзьях у: 8
Голосов: 115 / 1

0 / 0

Добавлено: 21.04.2013 13:28:37

lev898on,
Снять галочку ->

Offline

ЛС

lev898on

Пользователь
Регистрация: 07.02.2013

Сообщений: 8
В друзьях у: 0
Голосов: 0 / 0

0 / 0

Добавлено: 21.04.2013 13:35:26

Фокин Сергей,
а вообше какую роль играет это галочка?

Offline

ЛС

Фокин Сергей

Модератор
Регистрация: 29.12.2004

Сообщений: 816
В друзьях у: 8
Голосов: 115 / 1

0 / 0

Добавлено: 21.04.2013 15:19:05

lev898on,

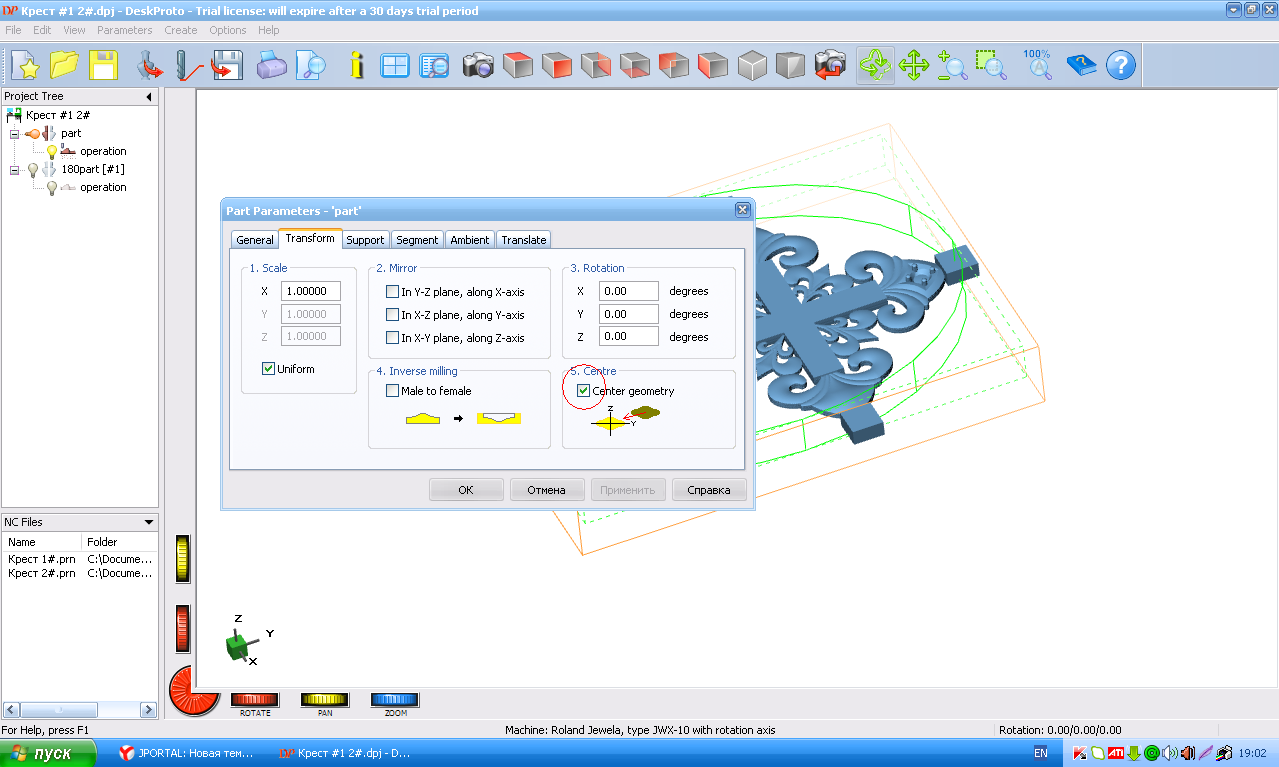

Centre- выравнивание по центру координат.
Если Вы уже выставили в исходной программе (например Рино или Матрице) свою модель и зону обработки, в вашем случае овал, то эту опцию лучше отключить.

Offline

ЛС

lev898on

Пользователь
Регистрация: 07.02.2013

Сообщений: 8
В друзьях у: 0
Голосов: 0 / 0

0 / 0

Добавлено: 22.04.2013 08:11:06

Фокин Сергей,
Добрый день Сергей! сегодня вырезал так же как написали без центра - результат точ такой же что и с центром!

Offline

ЛС

Фокин Сергей

Модератор
Регистрация: 29.12.2004

Сообщений: 816
В друзьях у: 8
Голосов: 115 / 1

0 / 0

Добавлено: 22.04.2013 10:44:40

lev898on,
Тогда точно проблема с определением длины инструмента.

Offline

ЛС

lev898on

Пользователь
Регистрация: 07.02.2013

Сообщений: 8
В друзьях у: 0
Голосов: 0 / 0

0 / 0

Добавлено: 22.04.2013 11:41:54

Фокин Сергей,
а как исправить длину?

Offline

ЛС

lev898on

Пользователь
Регистрация: 07.02.2013

Сообщений: 8
В друзьях у: 0
Голосов: 0 / 0

#10

0 / 0

Добавлено: 22.04.2013 11:45:30

Фокин Сергей,
а в этих данных есть минусы? я просто не понемаю...


Offline

ЛС

mariya_7474368

Пользователь
Регистрация: 10.08.2012

Сообщений: 68
В друзьях у: 0
Голосов: 2 / 0

#11

0 / 0

Добавлено: 22.04.2013 13:59:41

lev898on,Да есть,скорее всего здесь и надо кооректировать толшины,я это делал в этой таблице.

Offline

ЛС

lev898on

Пользователь
Регистрация: 07.02.2013

Сообщений: 8
В друзьях у: 0
Голосов: 0 / 0

#12

0 / 0

Добавлено: 22.04.2013 14:18:29

mariya_7474368,
еще бы знать что и куда вводить.... wallbash

Offline

ЛС

egro

Пользователь
Регистрация: 16.05.2006
Откуда: Челябинск

Сообщений: 1666
В друзьях у: 10
Голосов: 221 / 5

#13

0 / 0

Добавлено: 22.04.2013 15:49:48

lev898on,
Почитайте вот тут, может что-то прояснится...

С Уважением, Егор.

Offline

ЛС

Сикорски

Пользователь
Регистрация: 17.12.2012

Сообщений: 597
В друзьях у: 2
Голосов: 92 / 10

#14

0 / 0

Добавлено: 22.04.2013 22:11:44

Подозреваю, что вы просто не сбросили нули в DP, в частности, по Z. Импортируйте простую и легкую модель, через мастер обработки поставьте двухсторонню резку и, в part parameters, для каждой стороны, поставьте значение как на картинке (везде none), через минут 20 вырежете и посмотрите, что получилос. Если все нормально, значит, ошибка была при расчете УП

http://funkyimg.com/u2/4435/168/224835_jpg.jpg

Какой-то косяк с привязкой изображений и гиперсылками, картинка по ссылке

Изменено: Сикорски - 22.04.2013 22:14:08

Offline

ЛС

далынин

Пользователь
Регистрация: 16.12.2010
Откуда: СССР

Сообщений: 1889
В друзьях у: 4
Голосов: 189 / 48

#15

0 / 0

Добавлено: 23.04.2013 09:10:32

Цитата
(lev898on 21.04.2013 12:22:00) уже второй месяц мучаюсь- новичок в этом деле. Купил с рук станок jwx-10. пытаюсь вырезать на нем модель креста , колец ...любую с двухскоростной обработкой,

Может сам станок проверить по плоскостям на перекосы.???? Или как там это называется, про тарировать. Может программа и не при чём, если на всех изделиях дыра с одной и той же стороны.

Я Ваня. Я Донбасс....

Offline

ЛС

lev898on

Пользователь
Регистрация: 07.02.2013

Сообщений: 8
В друзьях у: 0
Голосов: 0 / 0

#16

0 / 0

Добавлено: 24.04.2013 11:24:46

далынин,
Ден добры! проблему помогли решить! причина была в ZА, стаяла 103, а в данный момент поставил ZA-11! шас все нормально с двух сторон режет одинаково.
