Юрий Бессолов,
А почему ты не хочешь купить на али подсветку? У меня уже столет работает и ничего не выгорает.

indygo,
Вот в этой теме я рассказывал https://www.jportal.ru/forum/forum43/topic19977/message350012/#message350012

Olaf,
Меня своя более чем устраивала до недавнего времени.
И не должна она выгореть. Всё было точно подобрано и аккуратно собрано.

Юрий Бессолов,
И тем не менее, оно не работает как надо.
Значица выход один либо купить на али, либо сделать новую.

Olaf,
Если в ближайшее время не решу и не пойму в чём дело, придётся покупать на али, коль советуешь.

1) Светодиоды с чипом идут регулировки тока? может он не выдает положенное ему. Нужно его менять.
2) какое соединение у светодиодов?, есть вариант что последовательно, значит первый по схеме сильно "просел" и у него выросло сильно сопротивление и из-за него остальным просто не хватает тока. при параллельном один сгорит остальные будут будут как новенькие светиться.
3) как вариант один из проводов может отвалиться, отпаяться, тоже могут тускло светиться.
4) замыкание на корпус одного из проводников.

Больше там ломаться нечему.

Кстати, да. Стоит копейки, работает отлично. Была у меня идея самому собрать, чтобы цвет можно было переключать (белый, зелёный, жёлтый). Посмотрел на цену на Али и решил, что проще купить три и покрасить плафон на каждой.

indygo,
Не такие уж и копейки, но, судя по описанию, лучше, чем мой
https://ru.aliexpress.com/item/32916927308.html?scm=1007.22893.153997.0&pvid=9a813818-5e2a-4158-94dc-c2116fdd1d9a&onelink_page_from=ITEM_DETAIL&onelink_item_to=3­2916927308&onelink_publisherid=177275576&onelink_memberseq=2­097127717&onelink_duration=1.273632&onelink_status=noneresult&onelink_item_from=329169273­08&onelink_subid=137322&onelink_page_to=ITEM_DETAIL&af=13732­2&afref=&at_ts=1575661673&cv=47843&dp=19c62be605dc1f0dffffcd­6618417288&mall_affr=pr3&aff_platform=api&cpt=1575661673948&­sk=mFUiFQs&aff_trace_key=f3aac82369c5471a85079a08f968fa50-1575661673948-01867-mFUiFQs&terminal_id=9b89d10c010d44918ff92cf857fbace4

SlaffPro,
Горят все одинаково тускло, соединения качественные, мощности блока питания хватает.
Как и из чего собирал смотри здесь https://www.jportal.ru/forum/forum43/topic19977/message350012/#message350012

  Ювеликтрики！
Зачет тема будет！

Romariooo,
Ром, вообще-то я радиотехник по образованию.

Ну, не знаю... Я дешевле чем по 10 рублей за светодиод не нашёл. Их там(в светильнике по ссылке) от 56 до 144 шт. Т.е. одних только светодиодов на 500-1000 рублей. Плюс контроллер, плюс остальные элементы... А время потраченное(развести, протравить, смонтировать) Не, однозначно, если не для фана от процесса, то Китай рулит.

Я тоже первое образование регулировщик р/э аппаратуры получил.
Судя по фото у тебя несколько параллельных линий,значит они в теории независимы друг от друга, и раз они все тускло горят все таки просел источник питания.Ток можешь измерить на выходе источника питания при включенных светодиодах?

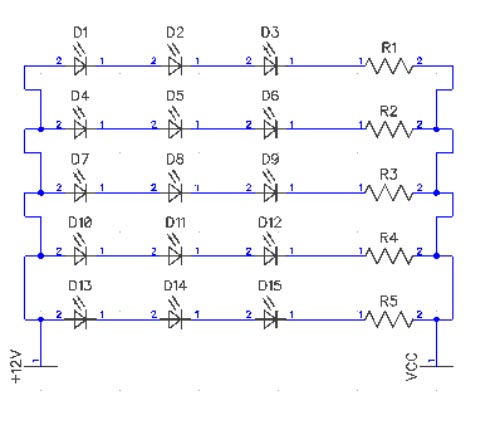

если по схеме - при выгорании одного диода должны вся линия из 3-х диодов перестает светиться, так как ток не поступает, остальные линии будут 100% РАБОТАТЬ.
Вроде диоды никогда накоротко не замыкают, там или совсем нет сопротивления или просто проводимость "туда-сюда" как кусок проволоки. Но это только грозит другим светодиодам в конкретной линии, повышается ток проходящий через них. Как вариант допускаем что все три диода пробиты - то получается вся нагрузка на ререзистор, хотя какое то странное обозначение его на схеме. Идет почти короткое замыкание и тупо источник питания перестает выдавать положенное.

Мля много букв... попробуй сначала в каждой из линий по одному диоду выпаять, тем самым линии по одной будешь исключать из схемы. Может найдешь и линию сгоревшую.
НО КАК ГОВОРЯТ КАПСЛОКОМ НЕ ПИСАТЬ - ЭТО ВСЕ ГАДАНИЕ ПО ФОТО. нужен тестер. мультиметр и все можно найти за 10 минут.

SlaffPro,
У меня подключено 2 кольца параллельно. Каждое кольцо потребляет по 125мА, оба 250мА. Напряжение на ИП 12В с нагрузкой и без, т.е. не падает при подключённой нагрузке. ИП рассчитан на 2,5А.
Все светодиоды работают одинаково даже при подключении только одного кольца.

Юрий Бессолов,
Так может просто время пришло? Надо зависимость светоотдачи от срока службы посмотреть а data sheet на светодиоды. При заявленных маркетологами десятках тысяч часов, эффективный срок службы(падение светоотдачи на 50%) на порядок меньше.

indygo,
Всего-то пару лет прошло, а работаю я под микроскопом мало.

Юрий Бессолов,
Не знал! Почет и уважуха!

Ну согласись - чудес не бывает. какая то мелочь все таки мешает светиться.


p/s/ Опс видео сделай как включаешь как светятся, то есть работу их, режимы есть какие?

SlaffPro,
С видео не хочу заморачиваться.

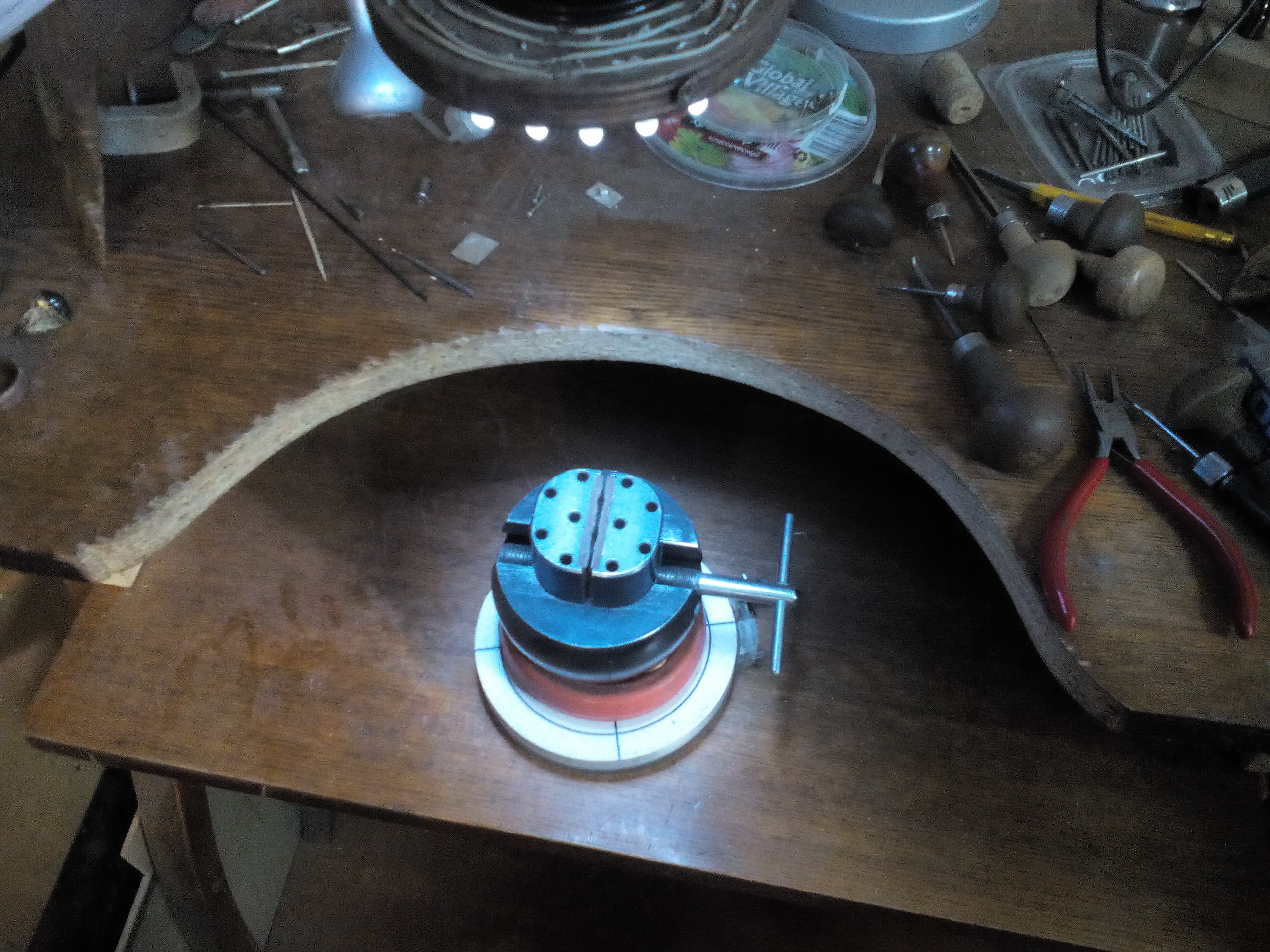

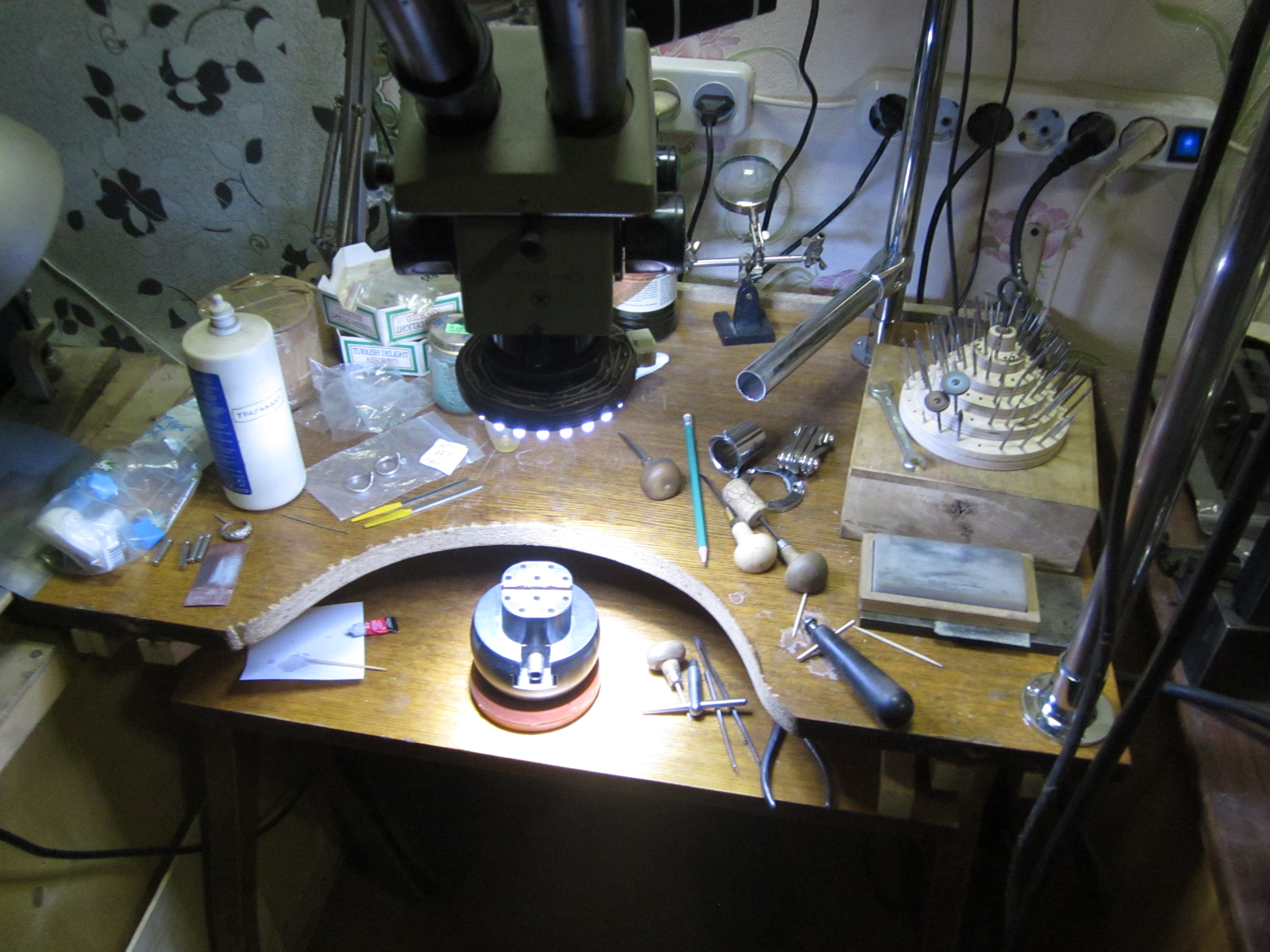

Есть два фото. Одно как было раньше, причём с общим светом в мастерской, а другое как стало с выключенным общим светом, т.е. в темноте. Режим один.
А вообще я на али уже купил новую)) Жду когда приедет.

А какой заказал?
