Неоспоримый лидер по точности и скорости обработки, стоимости, а так же простоте и стоимости ТО среди ЧПУ-установок для ювелирного производства - 5-осевой Magic CNC 5j!
Литая станина, контактный универсальный датчик 0 для быстрой смены инструмента, возможность обработки широкого ряда материалов начиная от модельного воска и заканчивая сплавами драгоценных металлов.
Далее некоторые технические характеристики от производителя:
Шасси, и все навесные детали изготовлены методом вакуумно -пленочного литья, с ребрами жесткости.
Линейные перемещения по оси Х построены на рельсовых шариковых направляющих с преднатягом пр-ва Кореи.
Движитель по оси Х шарико-винтовая передача, безлюфтовая, с радиальным преднатягом, пр-ва Германии.
Передача крутящего момента от мотора-безлюфтовая сильфонная муфта. R- W
Линейные перемещения по осям Y и Z построены на рельсовых роликовых направляющих с преднатягом.
Движитель осей Y и Z -шарико-винтовая передача, безлюфтовая, с радиальным преднатягом, пр-ва Германии.
Передача крутящего момента от мотора-безлюфтовая сильфонная муфта.
Радиальная ось А -редуктор оси- волновой, гармонический.
Опорный подшипник оси А-перекрестно-роликовый с преднатягом,безлюфтовый или многоточечный шариковый.
Радиальная ось В- редуктор оси гиперболоидный, винтовой -зубчатый, малой редукции, без люфта.
Опора оси В -радиально упорные подшипники.
Фиксация заготовки, оснастки, патрона оси В -шомполом через сквозное отверстие в оси.
Приводы по всем осям в стандартном исполнении шаговые, гибридные.
Электронная часть и блок питания находится внутри шасси.
Шпиндель, рекомендуемый к шасси Cnc-magic 5J 300 вт, 60000об/мин.
Шпиндель имеет жидкостную термо- стабилизацию.
Ход по линейным осям
Х -300мм, полезный ход 170мм
Y -130мм
Z -130мм
A -угол поворота + - 175град (максимальный угол обработки 140град!)
B -угол поворота без ограничений.
Дискрета позиционирования линейных осей 0.0025мм
Скорость холостых перемещений до 3000мм/мин
Геометрическая точность осей не хуже 0.02/200мм
Масса брутто 90кг
По вопросам приобретения обращаться на info@69jewellery.com и по тел: +7(918)восемьсот-70-шетьдесят восемь - Александр.

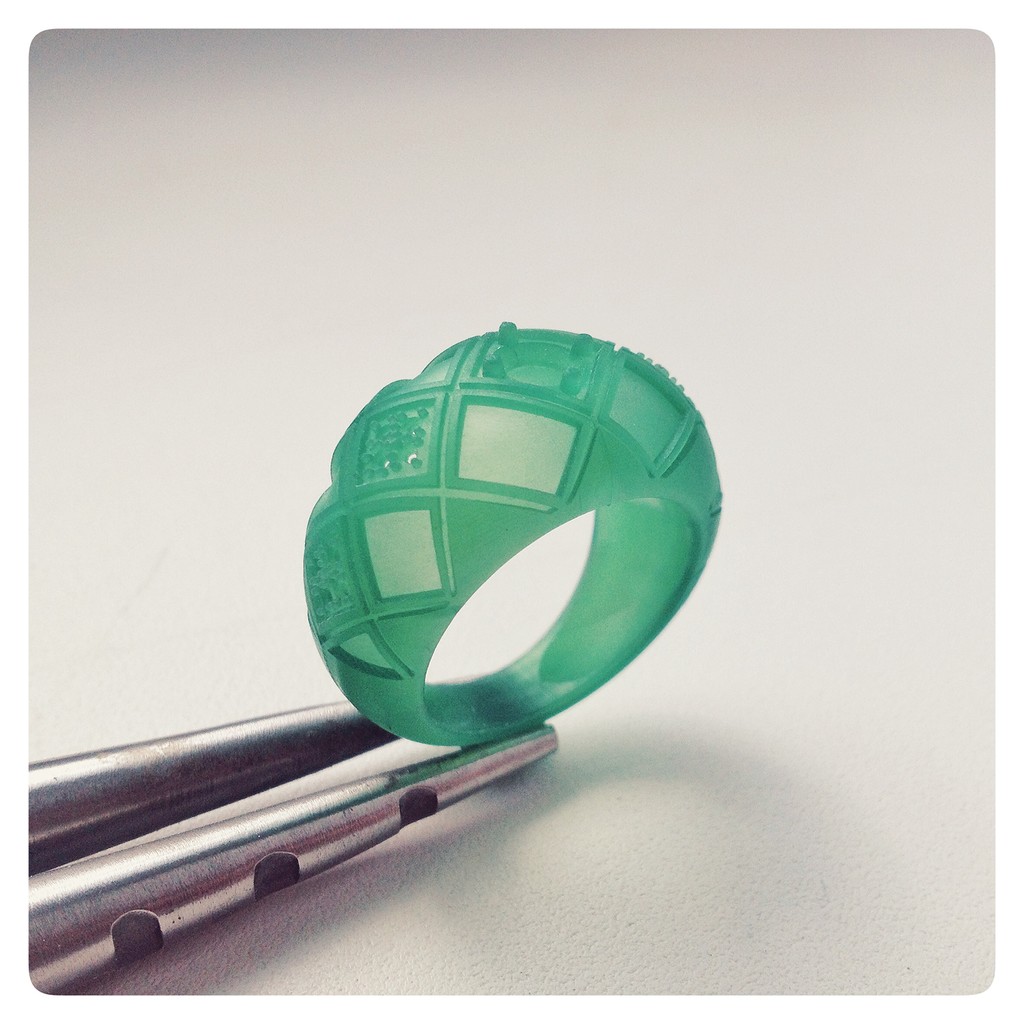

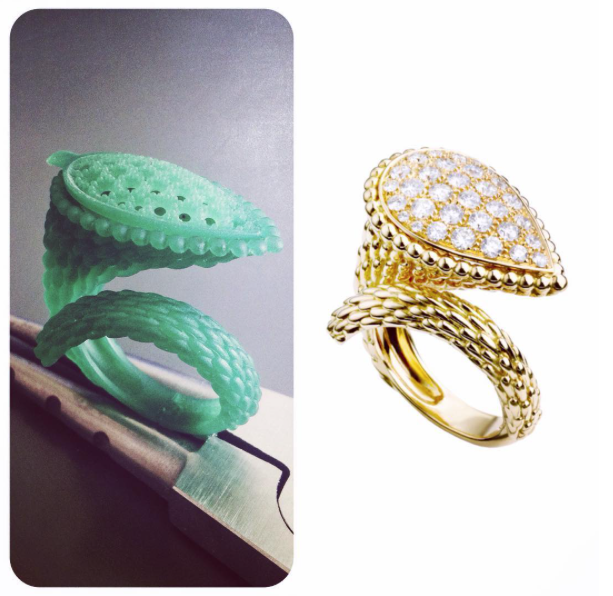

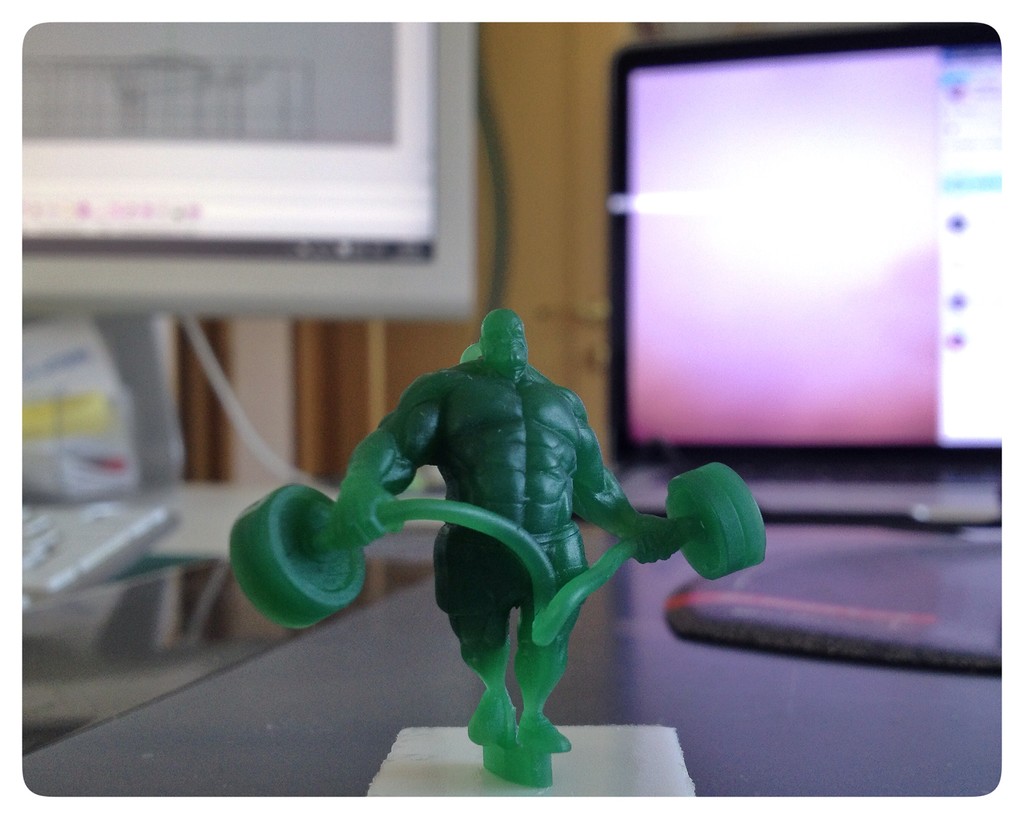

С примерами выполненных на этой установке работ можно ознакомиться по следующей ссылке:
Развернуть ⇓
Литая станина, контактный универсальный датчик 0 для быстрой смены инструмента, возможность обработки широкого ряда материалов начиная от модельного воска и заканчивая сплавами драгоценных металлов.
Далее некоторые технические характеристики от производителя:
Шасси, и все навесные детали изготовлены методом вакуумно -пленочного литья, с ребрами жесткости.
Линейные перемещения по оси Х построены на рельсовых шариковых направляющих с преднатягом пр-ва Кореи.
Движитель по оси Х шарико-винтовая передача, безлюфтовая, с радиальным преднатягом, пр-ва Германии.
Передача крутящего момента от мотора-безлюфтовая сильфонная муфта. R- W
Линейные перемещения по осям Y и Z построены на рельсовых роликовых направляющих с преднатягом.
Движитель осей Y и Z -шарико-винтовая передача, безлюфтовая, с радиальным преднатягом, пр-ва Германии.
Передача крутящего момента от мотора-безлюфтовая сильфонная муфта.
Радиальная ось А -редуктор оси- волновой, гармонический.
Опорный подшипник оси А-перекрестно-роликовый с преднатягом,безлюфтовый или многоточечный шариковый.
Радиальная ось В- редуктор оси гиперболоидный, винтовой -зубчатый, малой редукции, без люфта.
Опора оси В -радиально упорные подшипники.
Фиксация заготовки, оснастки, патрона оси В -шомполом через сквозное отверстие в оси.
Приводы по всем осям в стандартном исполнении шаговые, гибридные.
Электронная часть и блок питания находится внутри шасси.
Шпиндель, рекомендуемый к шасси Cnc-magic 5J 300 вт, 60000об/мин.
Шпиндель имеет жидкостную термо- стабилизацию.
Ход по линейным осям
Х -300мм, полезный ход 170мм
Y -130мм
Z -130мм
A -угол поворота + - 175град (максимальный угол обработки 140град!)
B -угол поворота без ограничений.
Дискрета позиционирования линейных осей 0.0025мм
Скорость холостых перемещений до 3000мм/мин
Геометрическая точность осей не хуже 0.02/200мм
Масса брутто 90кг
По вопросам приобретения обращаться на info@69jewellery.com и по тел: +7(918)восемьсот-70-шетьдесят восемь - Александр.
С примерами выполненных на этой установке работ можно ознакомиться по следующей ссылке:
Изменено:
- 20.06.2016 11:10:50
, а именно - этот станок обошелся гораздо дороже своей стоимости ввиду длительного ожидания при производстве - 8 месяцев, да простит меня производитель(претензий не имею зная как сложно производить любую вещь) из заявленных 8 недель, все это время разумеется прототипирование я заказывал на стороне - денежная потеря + опять же не в укор, но как и на любом производстве известны случаи непреднамеренных технологических нарушений в результате которых оборудование работает неполноценно и как правило подобные случаи разрешаются производителем, но опять же это занимает много времени, а тем более в случае достаточного удаления от места производства, а это опять как я полагаю прямая денежная потеря. Так вот чтобы максимально сократить риски и избежать всех этих возможных моментов, предлагается станок, который в наличии, который полностью технически исправен и готовый к полноценной работе в соответствии со своим прямым предназначением - пятиосевая (не совсем корректно ставить в пример Стриж) фрезерная обработка материала на выбор, кроме твердых металлических сплавов. Как-то так.
