в чем суть вопроса...???

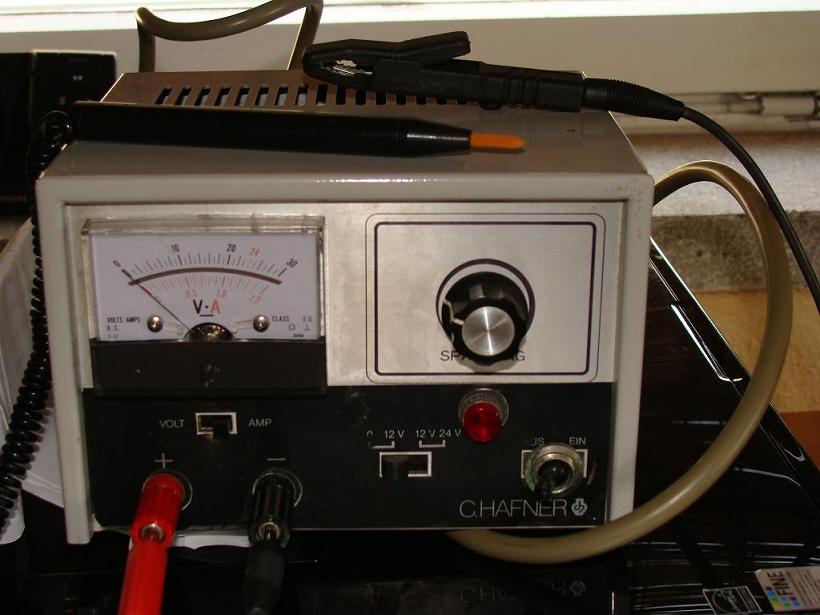

приборчик ваш судя по карандашику предназначин для плакетирования или по другому для местного нанесения гальванических покрытий (родирование,золочение,серебрение,никелирование и т.п.)
судя по картинке...всё что нужно в этом аппарате есть...
начнем с родирования
-включаете тумблер (вкл/выкл)
-тумблер(0-12v/12-24v) ставите в положение 0-12v
-тумблер (volt/amp) ставите в положение volt
-большой черной ручкой крутите (стрелочка на  большом белом приборе двигается) пока стрелочка не встанет на  отметке 4v (верхняя черная шкала)
-берёте кольцо (например) и зажимаете большими черными шипчиками за шинку (например)
- черную ручку с ораньжевым наконечником мокаете в раствор родия (какоето время держите там чтобы ораньжевый наконечник пропитался полностью)
-мокрым карандашиком водите по поверхности каста (например)вашего колечка (зажатого в  черные щипчики)
-радуетесь от получающейся красоты
-выключаете тумблер (вкл/выкл)
-закрываете колпачком ораньжевый наконечник (в следующий раз когда соберётесь золотить или ещё чего вам понадобится другой ораньжевый наконечник,они ещё белые бывают)
Вы это имели ввиду когда кричали -помогите разобраться??... или ещё чего ???

ну не жизнь, а ситуацию Вы спасли, благодарствую за ответ!
Размера изделия имеют значение (бронзовая фигурка 17 см высотой, поверх позолачиваются отдельные элементы)проводимость или ещё что?

... и как выставить его для золочения?

17см...фигурки...это не ваш прибор..!!
вам больше подойдёт ванна и полное погружение фигурки в эту ванну...
хотя можно попробовать и с этим прибором...:
банку (стекло),  из нержавейки сворачиваете пластину вокруг внутренней стенки банки цепляете к этой пластине "крокодил" от вашего прибора ,вытаскиваете провод с ораньжевым карандашом вместо него вставляете другой провод на конце которого прикручен кусок (можно медной )одножильной проволоки загибаете его крючком...
выставляете на  приборесо стрелкой вместо 4v(при родировании) 6V для золочения, в банку наливаете раствор для золочения столько чтобы ваша фигурка полностью погружалась в него,  банку с раствором греете до температуры 40-50градусов C,  цепляете за крючок вашу полностью отполированную и промытую фигурку (предварительно обезжиренную) в раствор и наблюдаете в течении 30-60 минут(определять экспериментальным путём) за процесом золочения
-обезжиривание происходит  в такой-же банке только в место нержавейки нужно использовать титан, в растворе каустической соды
можно под тем-же напряжением  1-2 минуты после обезжиривания и до золочения тщательно промойте в дистилированной воде...
если нет возможности городить обезжиривание можно и в спирте помыть ..но результат не гарантирован...

можно попробовать обойтись и без ванн а вместо карандаша взять пучёк ваты (примотанный вместо медной проволоки или к платиновой или к золотой 999пробы) его макать в подогретый раствор и водить по поверхности фигуркижелательно тоже подогретой.....но результат тоже нестабильный без определённого навыка...оклады икон вовсяком случае так можно золотить...


о боже что я делаю..)))))

если вместо нержавейки возьмете золотую пластину (999пробы) то золото в вашем растворе будет постоянно пополняться (по мере расходования )

спасибо Sol, что не забываете
"17см...фигурки...это не ваш прибор..!!" эт. точно
... после звонка на фирму, производителя жидкости, был раздосадован, что оказывается размеры и бронза вообще не тот материал, для подобных работ, однако теплится ещё надежда, надежда в виде другого вещества (цинк), что тоже надо у них приобрести. Служит, как бы грутом, для лучшей усваЯемости. Будем посмотреть, как будет на этот раз ... а погружать-золотить полностью фигурку нельзя, в том то и вся затея, что золочение носит т.с. точечный характер ... вчера окислил, сегодня ставлю на камень, а завтра вечером выложу фотогрАфию, что б мы лучше понимали друг-друга
P.S. на ноже получается, коряво, подгоревше, НО полачается, т.е. прибор работает, а это главное.

насчет цинка..ничего сказать не могу...если вам предлагают предварительно покрыть цинком бронзу а потом золотить...нууу... мой опыт подсказывает что здесь где-то кроется подвох...у меня бронза золотится точно так-же как и латунь.....но может я незнаю каких-то ньюансов (что вполне возможно) думаю что про этот цинк можно уточнить у "Мосбронза" или у "Кирила Мифодьевича" напишите им в личку...а то они могут нечитать нашу беседу...

видите какие открываются детали....раз вам нужно золотить отдельные элементы то вполне можно и карандашом...ну или ваткой... но полюбому сердечник на который они надеты должен быть или платиновым или золотым... и подогревайте раствор и статуэтку...ну в прочем об этом было выше....

теоретически да и практически гальваническое порытие в ванне более качественное от того что контролируемое...  а те части которые не нужно покрывать перед золочением можно порыть защитным лаком (например цапон лак который используют радиолюбители и электроньщики) а потом смыть его ацетончиком....
