Меня попросили достать фотографии вальцов , вот может у кого есть чертежи или фотки ?
Ширина валов 60см и толшина 30 см всё что знаю
Такие вот большие советских времён вальцы

Под такую ширину, маловат диаметр валов, мне так кажется.

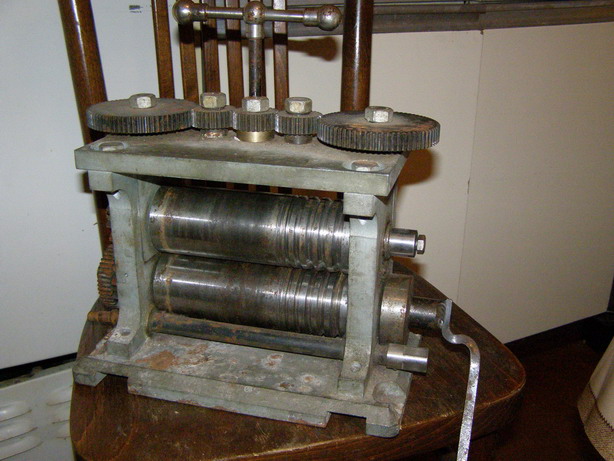

Вот валы, 110 мм под пластину, 175 мм общая, 60 мм диаметр:

Вальцы Durston Micro mill
70мм ширина валов, 35 мм диаметр

Ах, там все в сантиметрах было
Тогда это называется прокатный стан.

Ну да  потому и проблема , там у него не все детали и потому как что имено не понятно говорит , по идеи посередине валов должно быть удерживаюшее что нибудь чтоб не сломались , 60см это очень много

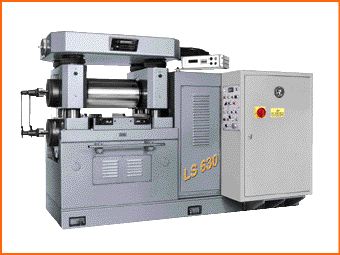

Стан Mario Di Maio LS 630 X 350

630 мм ширина,  350 мм диаметр. Вращательный момент 2547 kgm, сила прижатия валов 253 Ton
Тут поподробнее:
http://www.mariodimaio.it/ita/laminazione/PDF/LS_630_900.pdf

Вот спасибо !!!
А ешё фотки есть чего то подобного ? у него  советского производства

Ребят а вообще естьу кого нибудь чертежи вальцов простых??? Именно чертежи заранне благодарен

есть!

danila master где есть?

У меня есть! По ним уже штук 5 вальцов сделали!

они для огромных валов? прокат листа 60 см у меня такие валы .... если да то пошли мне пожалуйста на почту чертеж

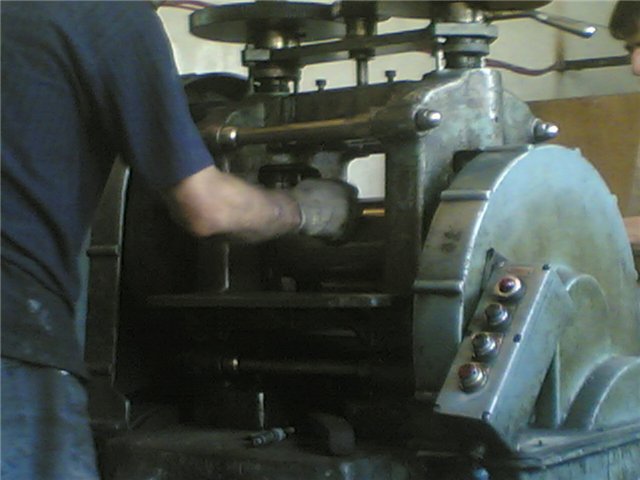

А вот с Кубачинского артеля, там конечно нет 60 на 30см, но может кому интересно будет, хотя бы просто посмотреть
Уж простите за качество...

При прокатке - грохот как от едущего танка





П.С. Данила, поделись чертежом, если конечно это не скретная информация

Доброго здравия Господа.
Нужны Чертежи вальцов принимаются любые чертежи из журнала слил, форум порыл.
Пришлите пожалуйста на мыло bauglir2000@gmail.com

Зарнее спасибо.

дам чертежи на валы если и мне сделают за матерьял готов заплатить естествинно в разумный целях, мне бы хо тябы сами валы сделали бы и было мне щастья ,диаметр валов можно любой какой закажете я спроектируюю но у мну он 64мм

не проще купить готовый качественный продукт проверенный временем чем морочить голову?

Если нужны маленькие стандартные вальцы то лучше купить а если большие для листов шириной от 200 до 500мм то надо делать
в теме гдето я выкладывал фотки своих валцов они именно на большие листы по фоткам и сделайте а маленькие купите.

все зависит от  наличии денег , добросовестного и грамотного токаря( и при всем если у него станок класса эдак  А  и не разбитого, да еще надо грамотного и опытного закальщика ,и еще не много хорошего материала ,на пример ХВГ  метал)если есть все это под рукой тогда валы могут обойтись эдак в два  раза дешевле а того и в три чем на  сайтах магазина тем более там предлагают не всегда порой то что мы ожидаем  за наши деньги

Доброго времени суток всем! В принципе, есть возможность заказать вальцы на заводе, но чертежей нет(( Если у кого есть и кому не жаль, не могли бы поделиться?

прости те за навязчивость я могу полностью изротовить чертежи для валов любой конфигурации ,но мне надо чтоб и для меня изготовили валы  и сколько это будет стоить если не секрет
, да еще вопрос о поставке

Sergei, судя по всему, в металлообработке Вы разбираетесь очень относительно...
Кроме токаря и термиста (так вообще-то называется "закальщик" ), потребуется ещё работа на фрезерном, зуборезном, зубошлифовальном,круглошлифовальном, плоскошлифовальном станках - это как минимум.
А добросовестные и грамотные специалисты обычно стоят и соответствующих денег.

А Вы из ХВГ всё делать собираетесь? И валы, и корпус, и шестерни, и втулки, и остальное?
Рабочие чертежи, со всеми допусками, посадками, шероховатостями и прочим?

===========

Может, там у Вас в Крыму копеечные цены на работу, но в Москве изготовить хорошие вальцы обойдётся раза в два как минимум дороже, чем купить готовые.
