Доброе время суток.
Уважаемые коллеги прошу подсказать ламеру одну неувязочку с Art CAM v. 7.0
Вот в чем проблемка: задача создать шинку и в ней некий сквозной рисунок.
1)Создаю под шинку рабочее поле (с запасом естественно).
2)Прямоугольником создал размер шинки и разместил в середине некий рисунок, пусть звездочки
3)Заготовка толщиной 4.5 мм, шинка 1.2 мм, отверстие рисунка сквозное т.е. 1.2
4)Выбрав заготовку ставлю смещение вверх 0.5 мм (ну так для запаса).
5)Вектору шинки назначаю УП Приподнятый элемент = 0.6 мм. т.к. при выполнении обратки планирую поднять и там на 0.6, чтоб получить свои 1.2 мм.
6)Векторам рисунка назначаю Углубленный элемент = 1.2 мм, т.к. пусть сразу сделает отверстие чтобы с обратки не морочиться.
7)Вектору шинки смещение наружу с округлением краев на 1.5 мм и УП Обработка по профилю снаружи для шинки (с пометкой Снаружи и указанием глубины -1.1 т.е.0.5+0.6). Цель - вырезать шинку с лицевой стороны.
8)Выбрав УП Обработка элементов - для приподнятого элемента 1 мм концевой цилиндрический, для углубленного элемента инструмент поменьше
9)Удаляю Обработкой рельефа первые 0.5 мм обработкой рельефа 1мм фрезой.
Внимание, вопросы:
а) уже при выполнении п.9 фреза за приподнятым элементе опускается на -1.1 мм. т.е. выделяется приподнятая область а я думал будет обрабатываться плоскость по 0.5 мм.
б)Отработала обрезка по контуру шинки вроде по плану. А потом я подумал зачем мне обработка приподнятого элемента? При первом проходе уже обработалось.
в)И главное, при обработке углублений мин. высота составляет -2.3 мм, а по моим расчетам должно быть 1.7 мм.
Что-то я напутал и не могу уяснить.
Подскажите, кому есть чем поделиться, что в моих стратегиях не правильно, где ошибка, что я вообще делаю не так и как делаете Вы.
Спасибо всем в заранее.
ЗЫ: жаль нельзя файл прицепить.
Уважаемые коллеги прошу подсказать ламеру одну неувязочку с Art CAM v. 7.0
Вот в чем проблемка: задача создать шинку и в ней некий сквозной рисунок.
1)Создаю под шинку рабочее поле (с запасом естественно).
2)Прямоугольником создал размер шинки и разместил в середине некий рисунок, пусть звездочки
3)Заготовка толщиной 4.5 мм, шинка 1.2 мм, отверстие рисунка сквозное т.е. 1.2
4)Выбрав заготовку ставлю смещение вверх 0.5 мм (ну так для запаса).
5)Вектору шинки назначаю УП Приподнятый элемент = 0.6 мм. т.к. при выполнении обратки планирую поднять и там на 0.6, чтоб получить свои 1.2 мм.
6)Векторам рисунка назначаю Углубленный элемент = 1.2 мм, т.к. пусть сразу сделает отверстие чтобы с обратки не морочиться.
7)Вектору шинки смещение наружу с округлением краев на 1.5 мм и УП Обработка по профилю снаружи для шинки (с пометкой Снаружи и указанием глубины -1.1 т.е.0.5+0.6). Цель - вырезать шинку с лицевой стороны.
8)Выбрав УП Обработка элементов - для приподнятого элемента 1 мм концевой цилиндрический, для углубленного элемента инструмент поменьше
9)Удаляю Обработкой рельефа первые 0.5 мм обработкой рельефа 1мм фрезой.
Внимание, вопросы:
а) уже при выполнении п.9 фреза за приподнятым элементе опускается на -1.1 мм. т.е. выделяется приподнятая область а я думал будет обрабатываться плоскость по 0.5 мм.
б)Отработала обрезка по контуру шинки вроде по плану. А потом я подумал зачем мне обработка приподнятого элемента? При первом проходе уже обработалось.
в)И главное, при обработке углублений мин. высота составляет -2.3 мм, а по моим расчетам должно быть 1.7 мм.
Что-то я напутал и не могу уяснить.
Подскажите, кому есть чем поделиться, что в моих стратегиях не правильно, где ошибка, что я вообще делаю не так и как делаете Вы.
Спасибо всем в заранее.
ЗЫ: жаль нельзя файл прицепить.

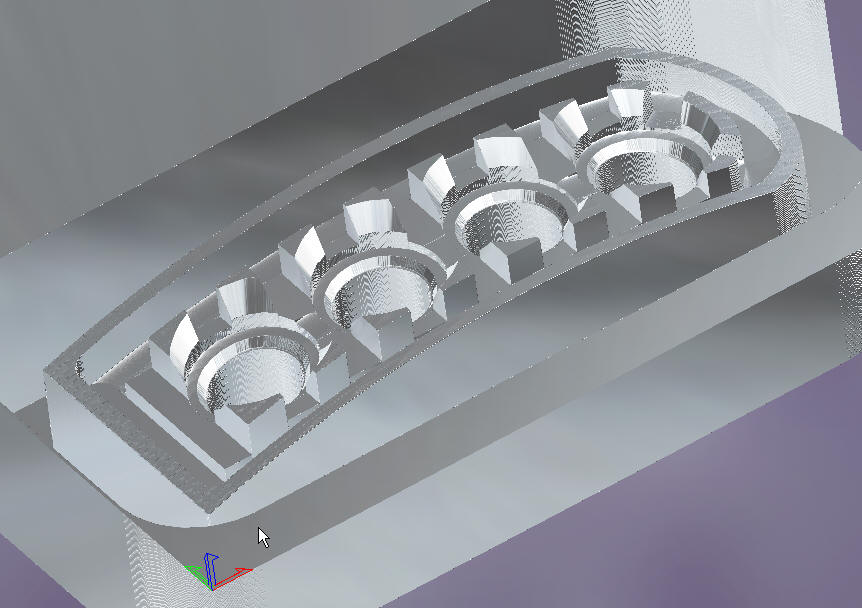

по верхнему краю... по нижнему краю...
