Всем привет.
Несколько недель осваиваю Solidworks.

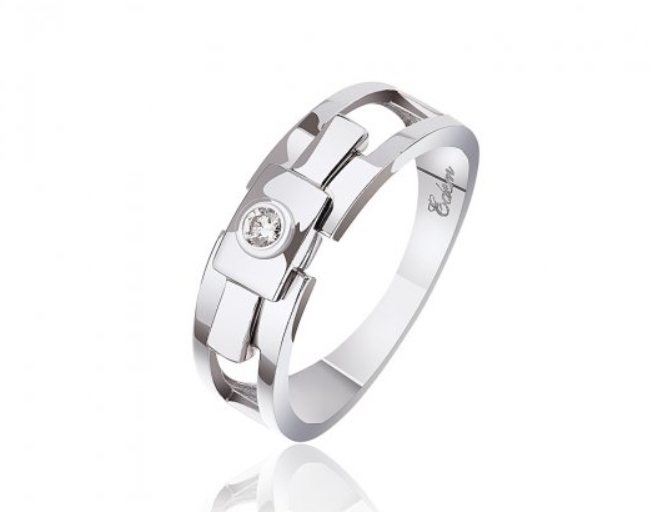

Потребовалось сделать 3D модель примерно такого кольца:
Вроде получается, но вот думаю, какими должны быть правильная посадка, и "обжимка" под камень.
В интернете особо ничего не нагуглил по таким вопросам.

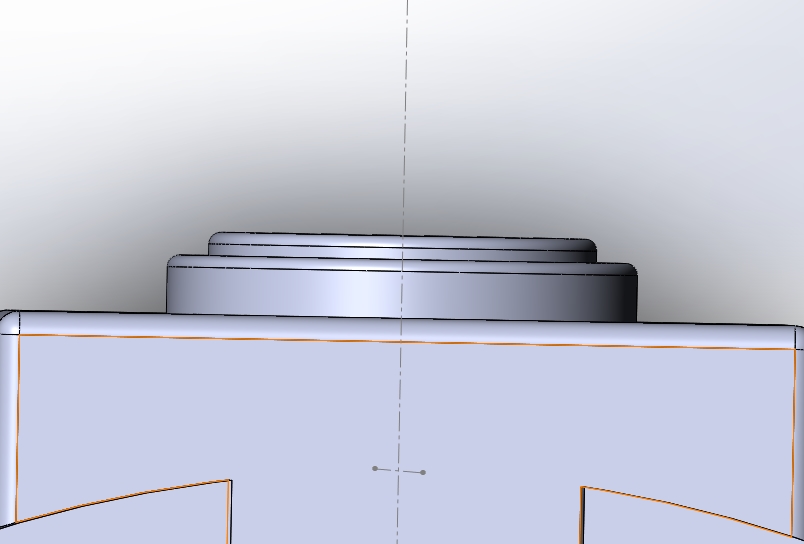

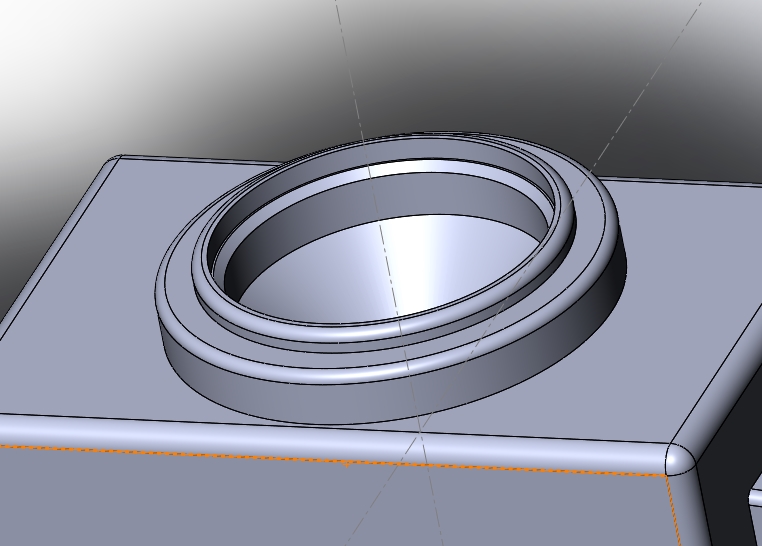

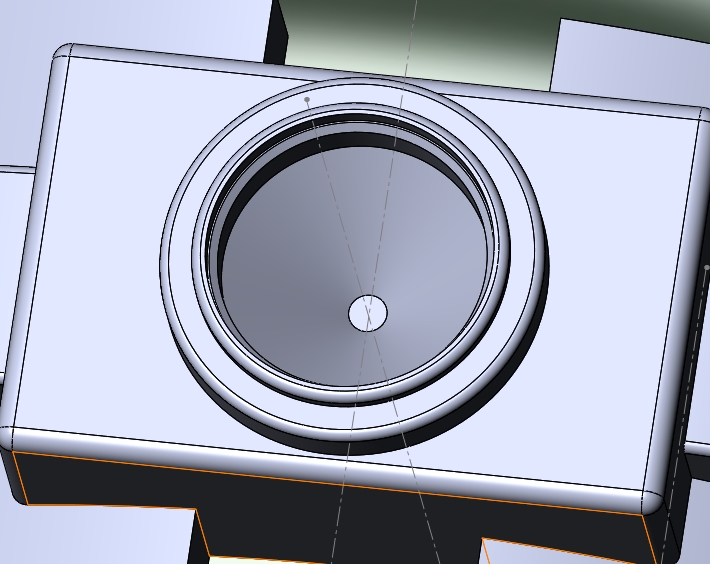

Вот как сейчас выглядит это дело у меня
Камень 3 мм круг.
Прикинул и поставил такие теоретические размеры.
1) Диаметр "лунки" под камень 3.0 мм
2) Внутренняя ступенька на которую будет опираться камень 0.1 мм (диаметр ее соответственно 2.8 мм). У ступеньки сделал фаску 45 градусов. Ступенька находится на уровне круглой плоскости вокруг "обжимки" камня.
3) Толщина "обжимки" 0.15 мм и высота 0.2 мм. У обжимки сделал скругление внешнего края.
4) Все остальное тело утопил вниз, и под углом 45 градусов с запасом, чтобы камень не касался.
Я скорее всего много где ошибся, и очень буду рад любым напутствиям, и подсказкам, по правильной посадке в этой модели.
Заранее спасибо!
