Уважаемые форумчане. Имеется картинка. надо смоделить нечто похожее по типу соединения кастов и звеньев. Как происходит сборка данного изделия?, как звенья (палочки которые) крепятся в кастах, там ведь камень и в касте места как бы мало. Спасибо откликнувшимся.

как-то так

крайне ненадежное соединение, со временем окно в касту разработается и звено выйдет из зацепа

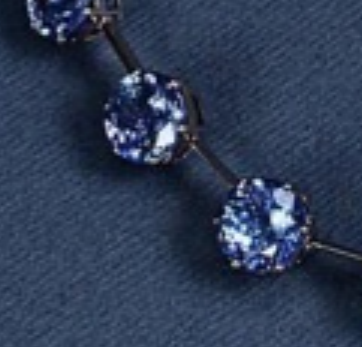

да. но именно оно на фото. вот здесь видно:

grub,
скорее там петля и ось.

grub,

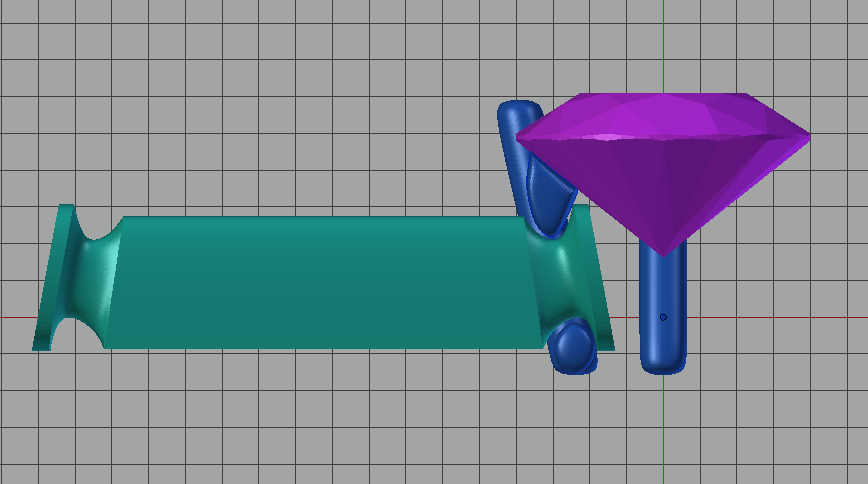

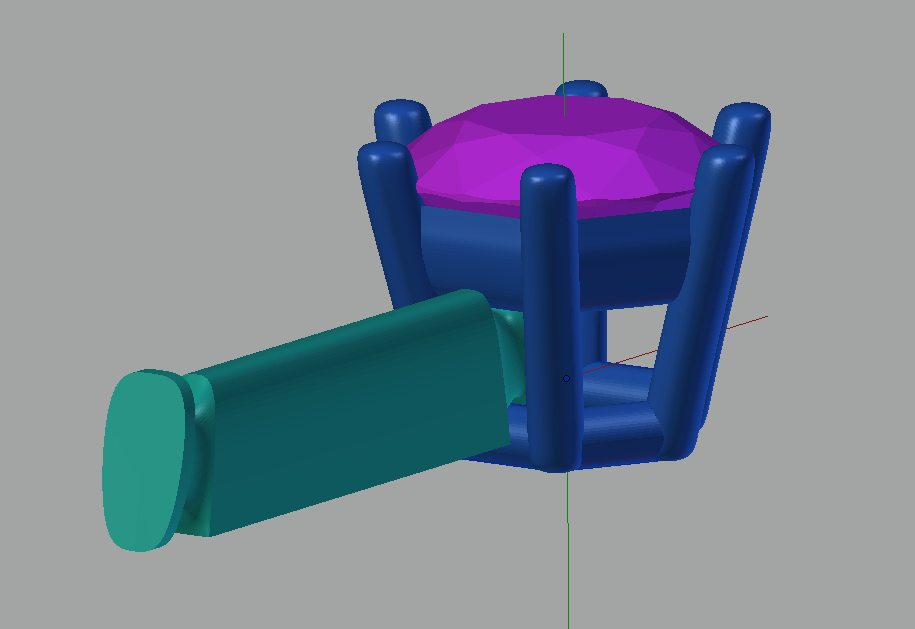

спасибо за рисунок и пояснения. Но на других фото этого украшения создается впечатление, что палочка как общая, типа струна с нанизанными на нее камнями. Особой системы ограничителей не вижу на фото, как добивается постоянное позиционирование кастов на палочке (струне и тп)?. И еще вопрос что там режется или наоборот припаивается? каст прорезается и туда впихивают палочку или нашлепка припаивается к палочке?
Фото, конечно, малоинформативное, но мне там вообще шарик привиделся, но у меня другие камни и в кастике шарик не поместится...

На фото выше видно смещение палочки от центра, чего бы не было в случае ось-петля. Припаевается нижняя перекладина на касте после вставки палочки. То есть сбоку пропил, отгиб, вставка, подогнуть, припаять.

grub,
т.е.  вы полагаете, что камень свободно может смещаться по "вертикали" в пределах просвета в касте? Я исходила из того, что это строго фиксированное положение палочки относительно каста, пусть и не по центру...

Полагаю вправо-влево ходит, вверх-вниз слегка шарнируется. Чтоб камню не мешать нужно рассчитать высоту каста.

А какой диаметр камней предполагается?

Попадалось как то подобное, в кастах с верхней части пропилы, на концах палочек утолщения, фиксируется от выпадения  закрепленным камнем.
прим. браслетик был серебряный, кастики цельнотянутые, этакие стаканчики с четыремя крапанами .

grub,
предполагается группка камней, в которой груши 4*6 и круги 4, и 2 мм
Причем группка неправильно ориентированная (груша не по оси колье), хаотично.

А палочка не будет выталкивать камень при носке?

Totoro,
Не надо думать как сделано на фотке.Надо думать как сделать Вам свое.А перво наперво озвучить предполагаемый металл.

Тогда всё вышесказанное отменяется. Слишком малы размеры, к тому ж груши. Тут надо ось-петля.

alex xxx,
золото 750
Пожелание было как на фото. С этим трудно спорить.

Даже если ось смещена ближе к одному краю?

Ну тогда были б все смещены. Но здесь, пожалуй, да, осью служит нижняя перемычка каста, а петли в межкастовых перемычках.

Даже не петли, а просто просверлено.

Ну, то есть, я бы так делал.
