Здраствуйте коллеги!Не получаеться смоделировать,может кто сталкивался и знает как правильно сделать развёртку и перенести на сферу или каким другим способом?Выручайте.

vovchik345,
Ну рисунок здесь симетричный, так что времени уйдет не много, лучше без каких либо разверток а сразу на шаре рисовать.
Вообще делать развертку на шаре это крайне не благодарное дело. Используй историю+прожект курвс, и все будет хорошо !
Второй вариант это - Т-сплайны, включаешь прожект снап, и рисуешь сразу на шаре полигончики!

shirik,
А можно по подробней про историю и прожект курвс это что?

http://docs.mcneel.com/rhino/5/help/en-us/commands/project.htm
http://docs.mcneel.com/rhino/5/help/en-us/commands/history.htm

а я натягивал такие штуки, но непросто. полусферу рисовал  по 1й рельсе и 1 профилю.

Такое смоделить проще всего в ЗБраше...Там есть возможность замаскировать узор. а потом вытянуть... получается хорошо... Но тут как я понял из текста надо вручную сделать развертку???? а потом перенести на сферу. В таких случаях, вырисовывал прямо на сфере контур и выбирал орнамент борами, надфилями и штихелями...
Позднее познакомившись с работой в воске работа облегчилась.

Это ж "футбольный мячик". Сделать на сфере похожую разметку, а потом заполнять отдельные "латки". Узор переносить проджектом.

Огромное всем спасибо,кое что начинает вырисовываться делаю в Rhino 5

http://www.youtube.com/watch?v=ziPXPUplqSA&feature=youtu.be

Добрый день, возникла проблема с моделированием звена цепи. Сам додумался дать 3 угольный профиль по искривленному эллипсу да только вот выходит не то что нужно, а нужно чтобы толщины как на фото и звенья друг друга не касались. Не получается у меня додуматься как сделать основу такого звена, может кто нибудь подскажет?

vovchik345,

Урок по RHINO... нанесение орнамента на поверхность

https://vimeo.com/22986044

tusmanov,
Нужно посмотреть как такие цепи делают вручную, и все станет ясно. В кратце:
1. Строим эллипс
2. Крутим его вдоль длинной оси винтом на 45 градусов.
3. Строим сечение, окружность или эллипс и делаем свип1рэйл
4. Имитируем прокатку в вальцах. Отрезаем плоскостью чуток сверху-снизу-сбоков.
Получается в итоге красивое звено. А дальше уже если нужно, сглаживаем грани после обрезки, и как-то наносим орнамент.

Посмею предложить свой вариант построения панцирной цепи средствами T-Splines.

2. 45 градусов будет мало, после сборки винтом пойдет необходимо 55-60 градусов, и просто скрутка тоже не прокатит, потребуется коррекция.
3. Одного профиля  будет мало. Можно легко проверить правильность построения  скопировав еще одно звено,и провести выбуливание.

tusmanov,
Я бы взял звено от готовой цепи и по нему строил своё.

https://www.youtube.com/watch?v=k_nTLY604FI

Как вариант для размышлений.

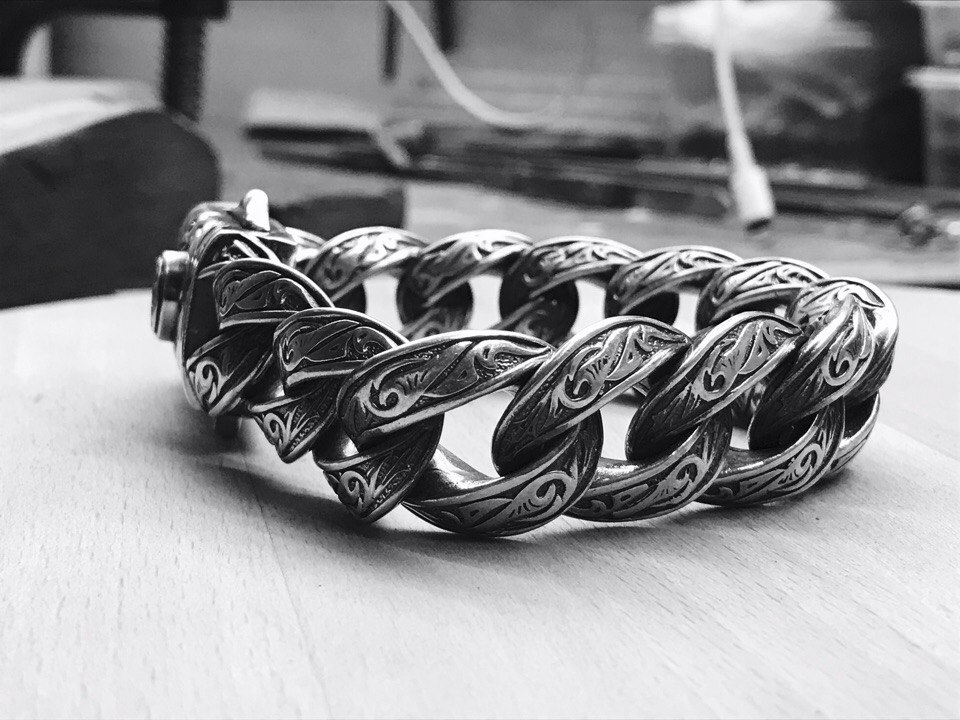

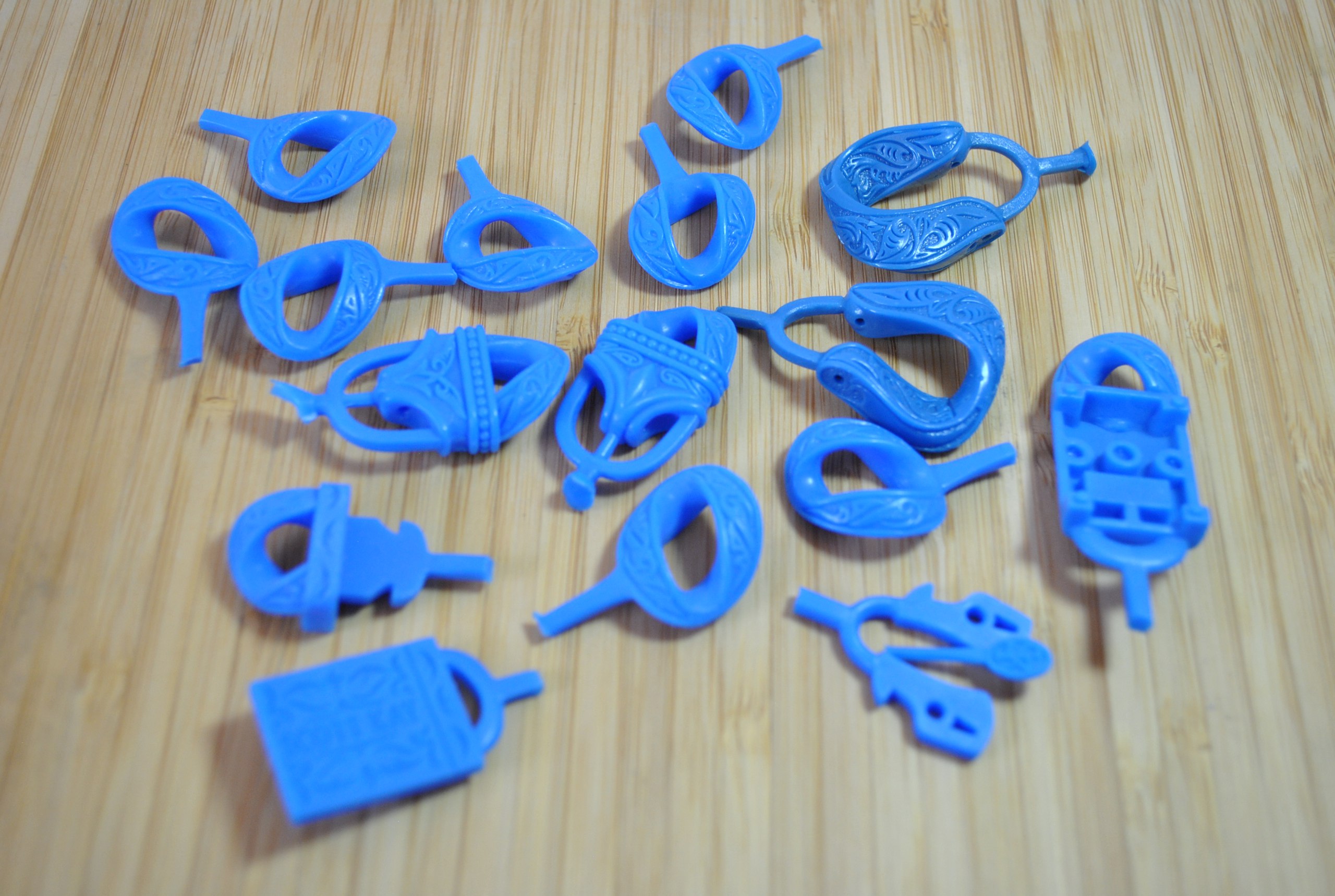

Посмотрите, как выглядят звенья этой цепи. Может Вам будет понятнее как сделать свои звенья.

Я так понимаю это эллипсоид с вырезными цилиндрами? Уже неделю в свободное время думаю как построить такое звено и никак не додумаюсь,методами товарищей писавших выше не могу добиться треугольного сечения как на ваших фото, да и гугл не помог, интересует сам метод создания такой формы в 3D редакторах

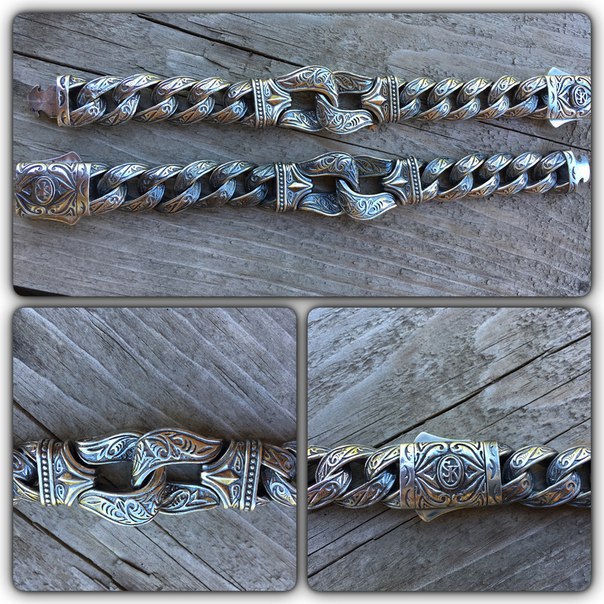

Разобрался с звеном, теперь не могу понять как замок работает. Я так понимаю по принципу замка коробочки?

Доброе утро всем!


Подскажите, пож-та, по моделировнию серьги как на фото. Как лучше сделать?
Выглядит предельно просто, думала, за полчаса все сделаю, а застряла на три дня уже, в итоге получается очень похоже, но не то



Ни скрутками, ни моделированием звеньев не получается эффект такого узла...
Заранее спасибо за любую подсказку..

Надо

Получается

полосы тоньше наверно )
