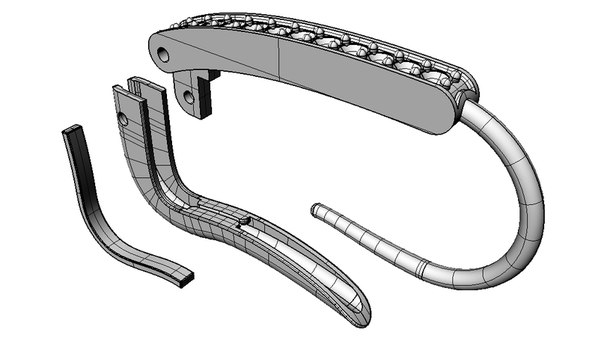

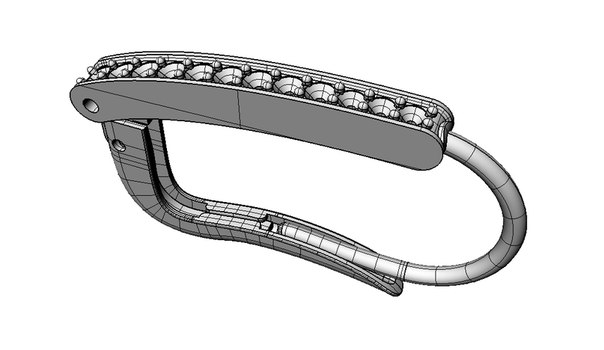

В продолжение темы предлагаю для скачивания 3Д файл швензы с пружинкой.
Такие швензы раньше приходилось неоднократно делать вручную. Иногда с помощью штампа.
Думаю многим новичкам будет интересна конструкция и сам файл.

Вы бы еще нижнюю часть освитили-бы!Ато не всем видно куда прячется пружина!

Romariooo,

так пластина ж вставляется в швензу..видно же на фото, куда она вставляется:)

Мне то понятно!А вот может быть другим-не очень!(не все-же суперпрофессионалы которых не чем не удивишь) Нижняя пластина(пружина),она в основную серьгу где флажек-как крепится?!Просто в углубление под штивтом или мож металлом придавливается....

Пружинка просто в упор на "флажке" ставится, а придавливается "чебурашкой" на швензе. Можно конечно ещё на швензе упор поставить, но думаю это не нужно.

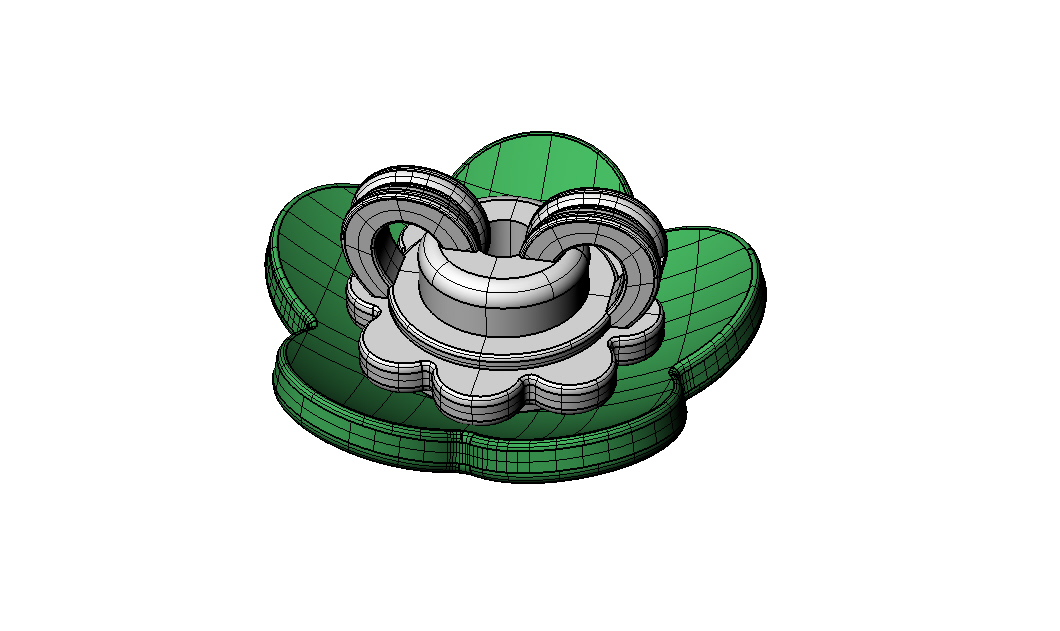

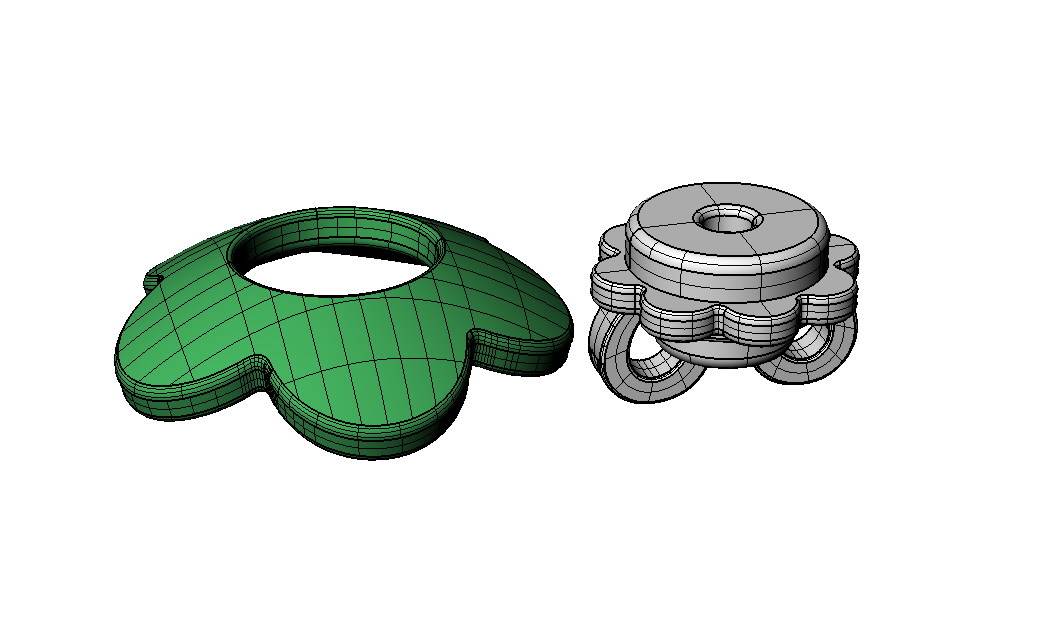

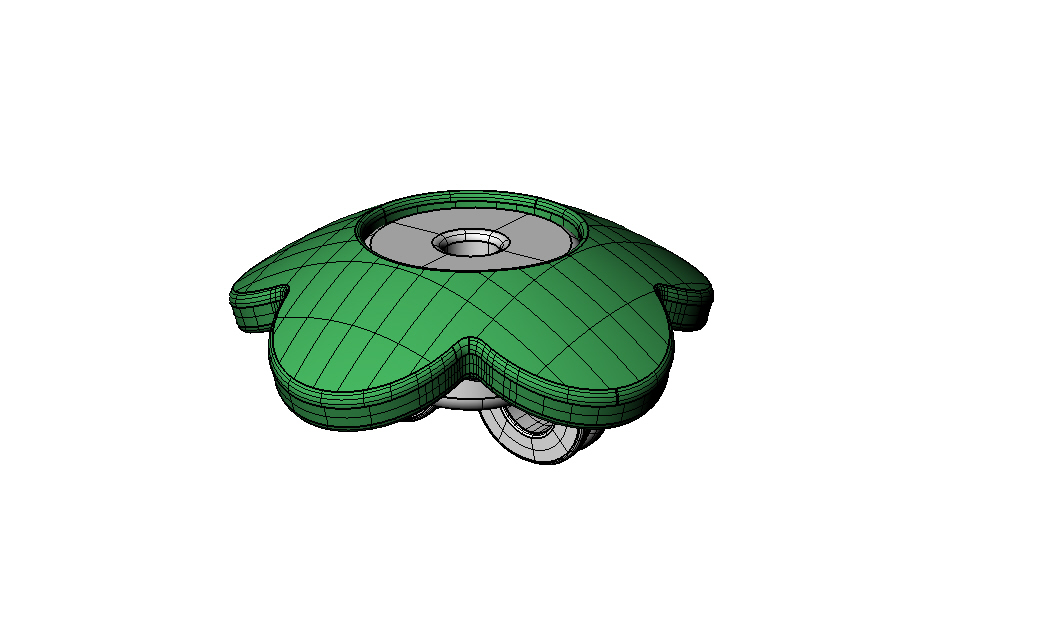

Предложу для скачивания в 3Д также "пусету-застежку" переснятую со знаменитого итальянского бренда.
Застежка для серьги с тяжелым камнем.

Извините, туплю, как застежка действует?

Предстоит решить мне проблему, как устроен данный замок. Но, без вашей помощи - никак. я так думаю , так что там сферы, а вот внутри цилиндра то ли резинка для уплотнения. помогите плиз!

А можно фотографию в большем разрешении прикрепить?
Там как на первый взгляд кажется или "двухстворчатый" центральный элемент или "резьба".
Но так или иначе - это лишь предположения, хотелось бы увеличенный вариант фото.
Это бренд?

Это бред типа ПАНДОРА( не знаю как по английски писать)..

Dmitry (ARDI),
На первом 3D риунке швенз ошибка , по этому и вопросы у многих возникли , если пружинка уже вложена (а это видно по верхнему её краю )  то нижний (рабочий) тоже должен быть изображен над флажком , иначе вся конструкция не будет работать , как то так.

Dmitry (ARDI),
Оригиналы здесь www.pandora.net/ru-ru/explore/products/bracelets#!590705CBK-T картинки кликабельны. Видел где то в сети китайские подобные замки, на рупь ведро.

Иногда при заказе цепей говорю клиентам что с карабином нельзя в море по причине того что внутри пружина от соли ржавеет - в ответ А ЩО ДЕЛАТЬ ??? Предлагаю крокодила - соглашаются. Чаще пилю под каждую цепь в ручную. Видел в исполнении других с центральным выпилом КРУГЛЫМ -моё мнение что лучше овал как на фото, на браслеты такие не ставлю ( думаю есть шанс потерять, на цепи надёжно)

У нас его "крабом" обзывают.

А для запонок неплохо бы не подпружиненный, а жестко запирающийся вариант придумать, исключающий возможность расстегивания, и чтоб не очень сложный.

Михаил Ш,

Есть такой вариант с поворотом, как у шомпольного замка. А вот как нарисовать не знаю.

У нас тоже крабом - на форуме обзывали крокодилом вот я и подхватил название.

А не подскажете, где посмотреть различные схемы застежек для запонок?

Всем привет, столкнулся с таким браслетом, все предельно ясно , кроме замка, хочется как можно оригинальнее ,чтоб вышло. Помогите разобрать ребус замка, других картинок нет, или не нашел.
спасибо.

есть предположения ,что раскладушка, как в часах.....

okulist,
Так и есть, на часовых браслетах такие часто встречаются. Называется "скрытая клипса-бабочка"
