Товарищи, подскажите, какой станок нужно брать, чтобы нарезать гильошированный фон, на плоских и выпуклых поверхностях, а также на цилиндрических предметах.
Владимир
Развернуть ⇓
Владимир
Пользователь
Регистрация: 12.05.2008 Сообщений: 1 В друзьях у: 0 Голосов: 0 / 0 |
Добавлено: 29.05.2008 08:39:30
Товарищи, подскажите, какой станок нужно брать, чтобы нарезать гильошированный фон, на плоских и выпуклых поверхностях, а также на цилиндрических предметах.
Развернуть ⇓
Владимир |
Offline |
|
Пользователь
Регистрация: 11.12.2010 Откуда: Москва Сообщений: 4195 В друзьях у: 9 Голосов: 840 / 2 |
Добавлено: 31.05.2019 14:20:52
Только если переднюю грань " двускатной крышей" сделать , то одна часть реза будет 90 градусов, а если плугом наклонить то и вовсе отрицательным.?.вроде
Алексей Лавлинский
|
Offline |
|
Пользователь
Регистрация: 09.03.2010 Сообщений: 10536 В друзьях у: 32 Голосов: 2222 / 44 |
Добавлено: 31.05.2019 15:01:24
|
||||
Offline |
|
Пользователь
Регистрация: 09.03.2010 Сообщений: 10536 В друзьях у: 32 Голосов: 2222 / 44 |
Добавлено: 31.05.2019 15:03:41
И его ещё надо работой загрузить
Меньше будет времени на не те мысли |
Offline |
|
Пользователь
Регистрация: 11.12.2010 Откуда: Москва Сообщений: 4195 В друзьях у: 9 Голосов: 840 / 2 |
Добавлено: 31.05.2019 15:58:15
Я в отпуске))) Имею право моск вынести себе....ну и вам))
Алексей Лавлинский
|
Offline |
|
Пользователь
Регистрация: 11.12.2010 Откуда: Москва Сообщений: 4195 В друзьях у: 9 Голосов: 840 / 2 |
Добавлено: 31.05.2019 16:05:24
Это опять угол жопы 45 гр гдето. На 30 очень стремно, как Коля хотел микроподачей, она у меня есть, так вот 30 гр когда очень помалу снимаю металл, а то сразу нагрузку дашь, резец и кирдыкнется.Когда 45 гр уже не так страшно.

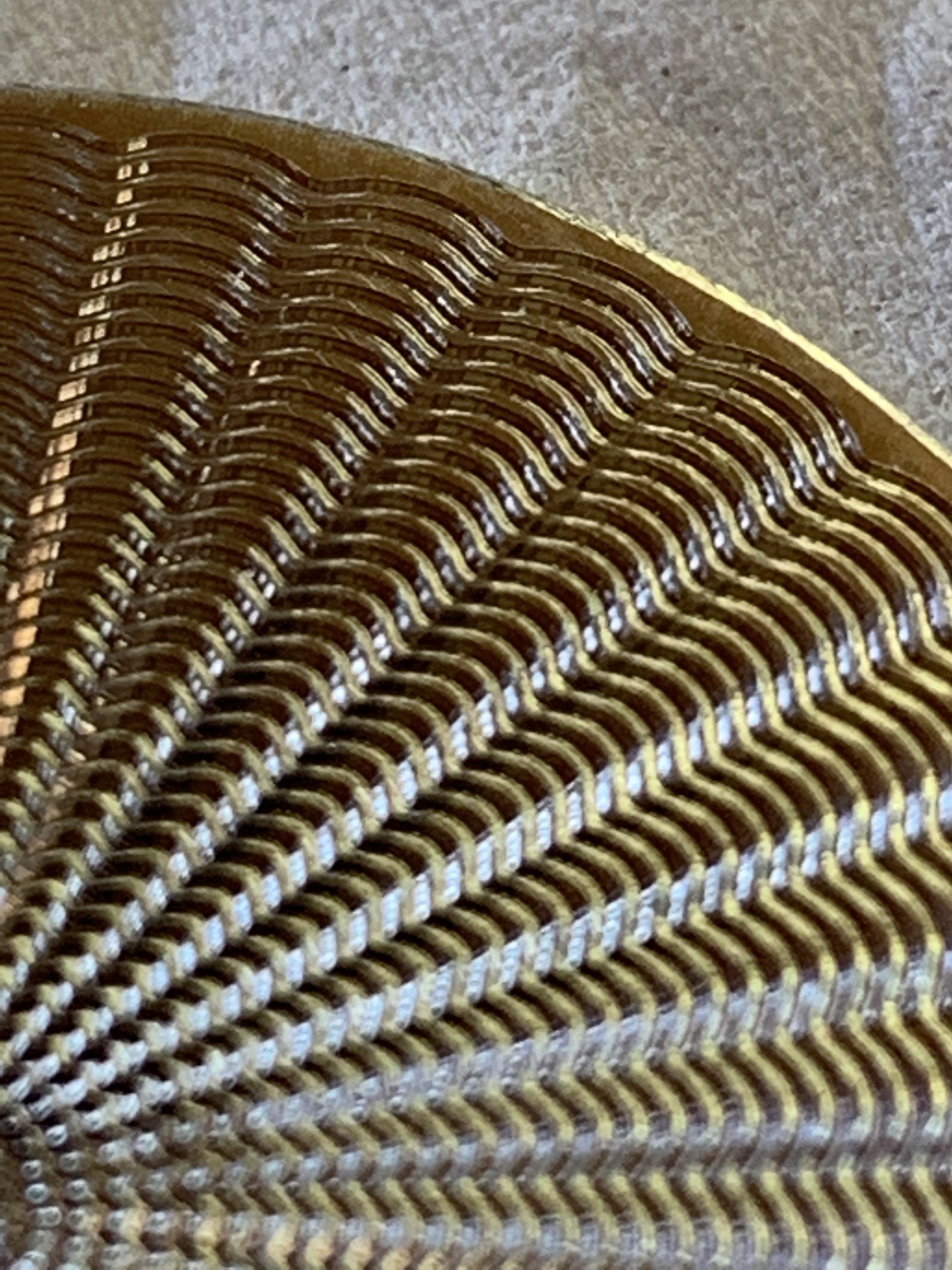

... Ну немного пришлось все равно болштихелем облой у центра поковырять.Тут уже изза заточки.Надо и полированый и острый ( наверное).И вот на фотке кто нить может увидит, что по ниспадающей когда резец движется, он жопой задевает рез и сминает его.Развернуть наверное его еще чутка надо....видимо там какието угловые скорости не того...разбираль вчера от чего что зависит..
Алексей Лавлинский
|
Offline |
|
Пользователь
Регистрация: 09.03.2010 Сообщений: 10536 В друзьях у: 32 Голосов: 2222 / 44 |
Добавлено: 31.05.2019 16:28:04
по моему все у тебя хорошо... а опалы ваще!!!! завидки берут)))попробуй клеить и шаг убавить для разнообразия, что бы значит не так скучно в отпуске казалось)))))))))
Изменено:
|
||
Offline |
|
Пользователь
Регистрация: 10.07.2014 Откуда: Екатеринбург Сообщений: 205 В друзьях у: 1 Голосов: 13 / 0 |
Добавлено: 31.05.2019 19:17:39
Так в том то и дело что все тс это порошковая и там есть связующее. а если что то нормальное попадается типа вк6ом и забугорные аналоги так там и алмазный круг лысеет на глазах а со сталями У и Р, скорость заточки очень быстрая получается и полировка тоже, да и качество кромки сильно выше получается имхо. |
||||
Offline |
|
Пользователь
Регистрация: 20.03.2011 Откуда: крым Сообщений: 2467 В друзьях у: 9 Голосов: 160 / 6 |
Добавлено: 31.05.2019 21:22:08
alex xxx,
- да все классно ! - что ты придераешся прям так .... много. - да еще и в квеличении. - я пол ночи листал картинки на яндексе - так в середину никто и не лезет - обыгрывают кружочками или накладками .-я понимаю шо ты хочеш добиться идеала - так он у тебя и получается !!! |
Offline |
|
Пользователь
Регистрация: 11.12.2010 Откуда: Москва Сообщений: 4195 В друзьях у: 9 Голосов: 840 / 2 |
Добавлено: 31.05.2019 22:35:14
николай73,
Делай хорошо, плохо завсегда получится-так меня учили.
Алексей Лавлинский
|
Offline |
|
Пользователь
Регистрация: 11.12.2010 Откуда: Москва Сообщений: 4195 В друзьях у: 9 Голосов: 840 / 2 |
Добавлено: 31.05.2019 22:40:49
Да дело то не в этом, не в художествености...
Алексей Лавлинский
|
||
Offline |
|
Пользователь
Регистрация: 09.03.2010 Сообщений: 10536 В друзьях у: 32 Голосов: 2222 / 44 |
Добавлено: 01.06.2019 05:30:45
|
||
Offline |
|
Пользователь
Регистрация: 09.03.2010 Сообщений: 10536 В друзьях у: 32 Голосов: 2222 / 44 |
Добавлено: 01.06.2019 07:18:02
Только почему то штихель из плохого карбида, оставляет зеркальный рез, лучше чем у стали...
|
Offline |
|
Пользователь
Регистрация: 09.03.2010 Сообщений: 10536 В друзьях у: 32 Голосов: 2222 / 44 |
Добавлено: 01.06.2019 07:48:27

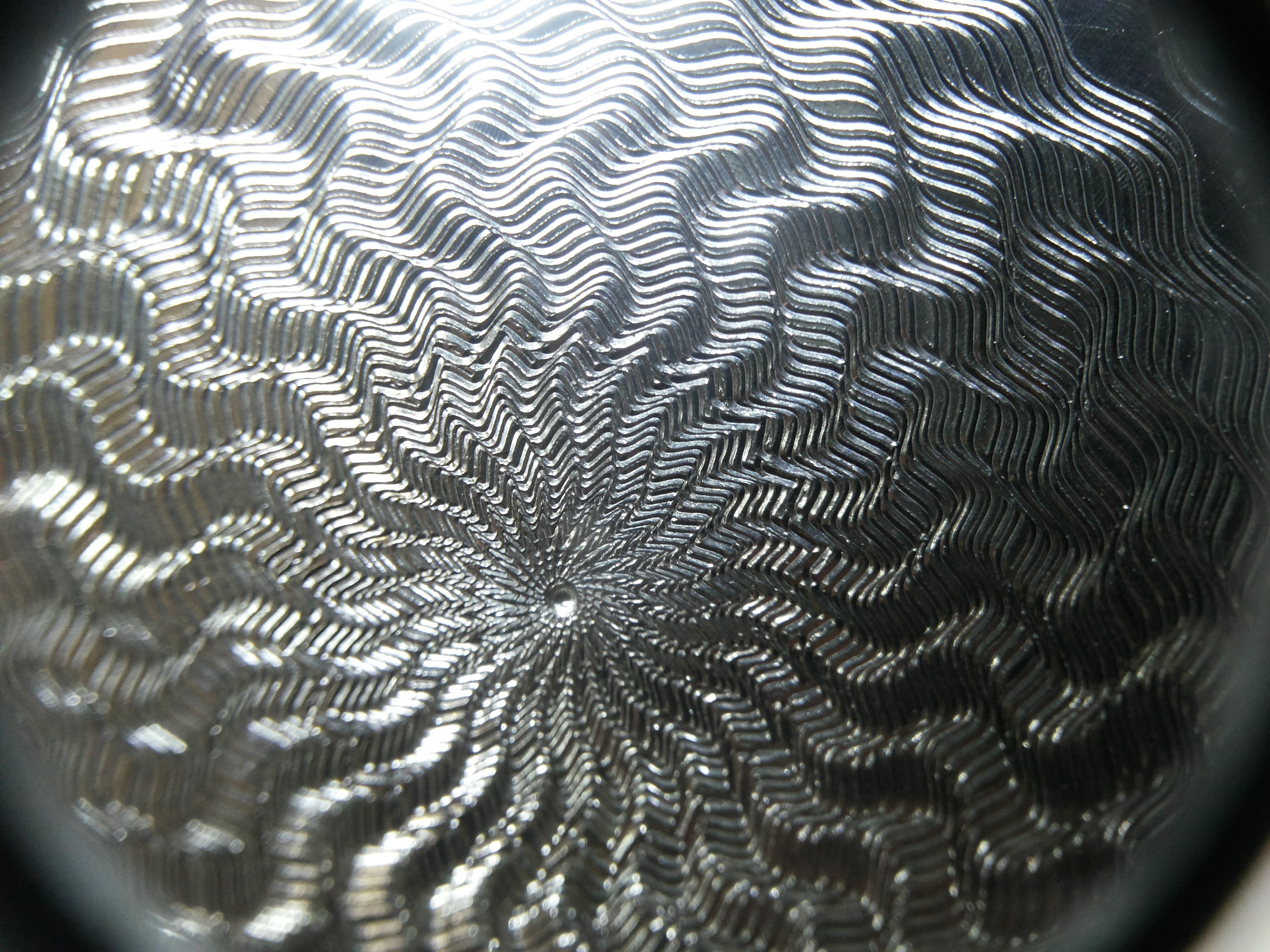

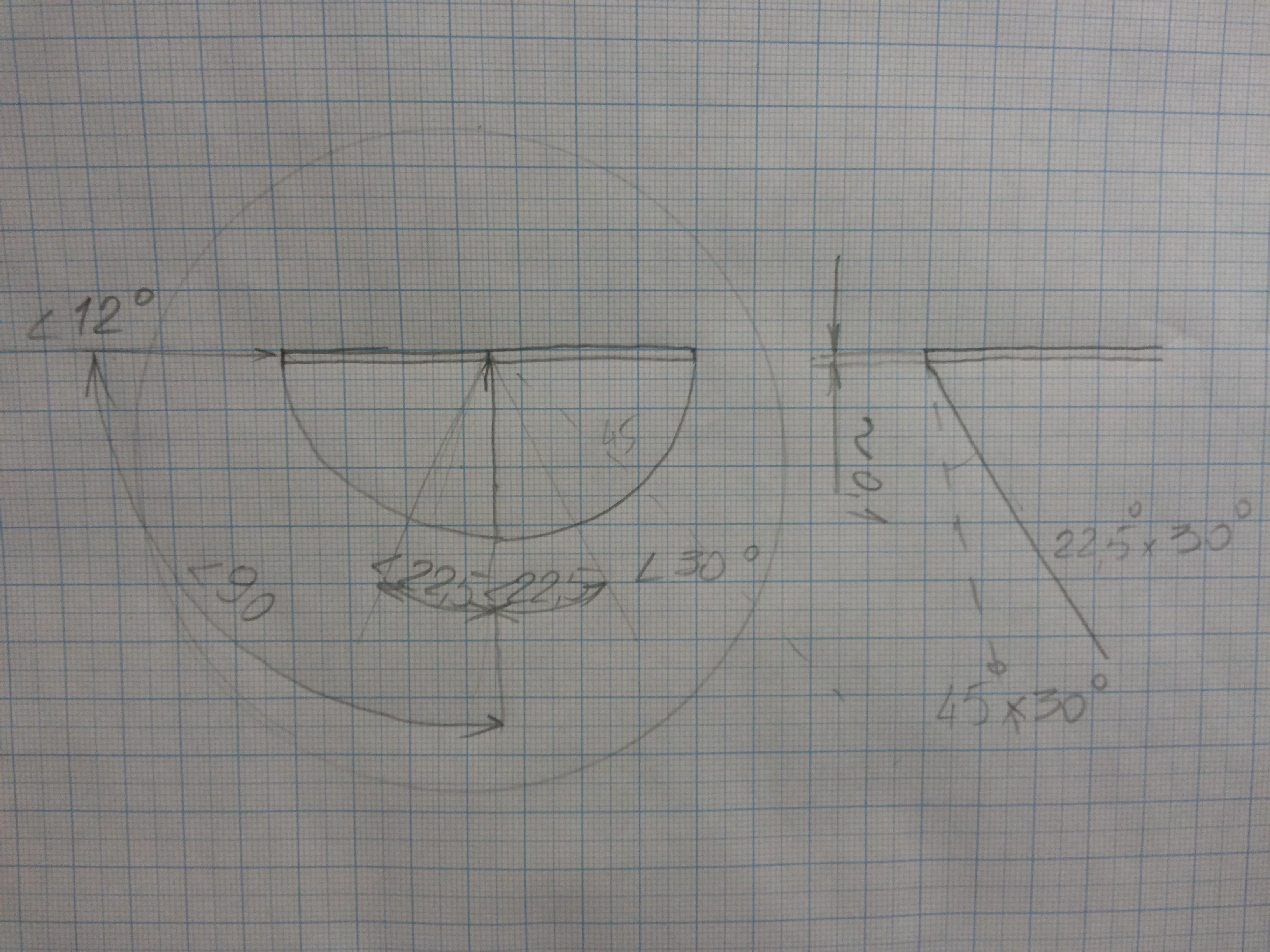

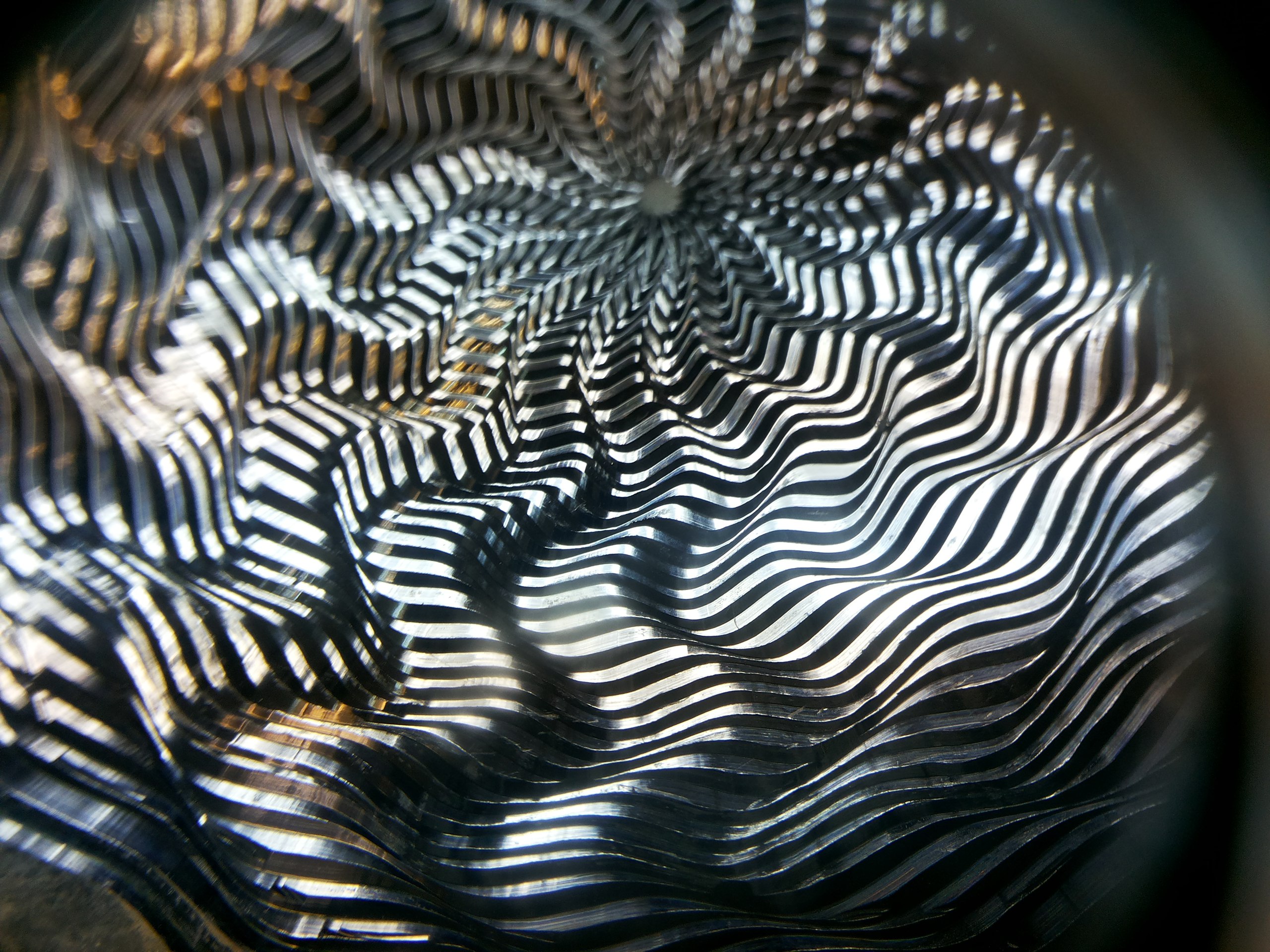

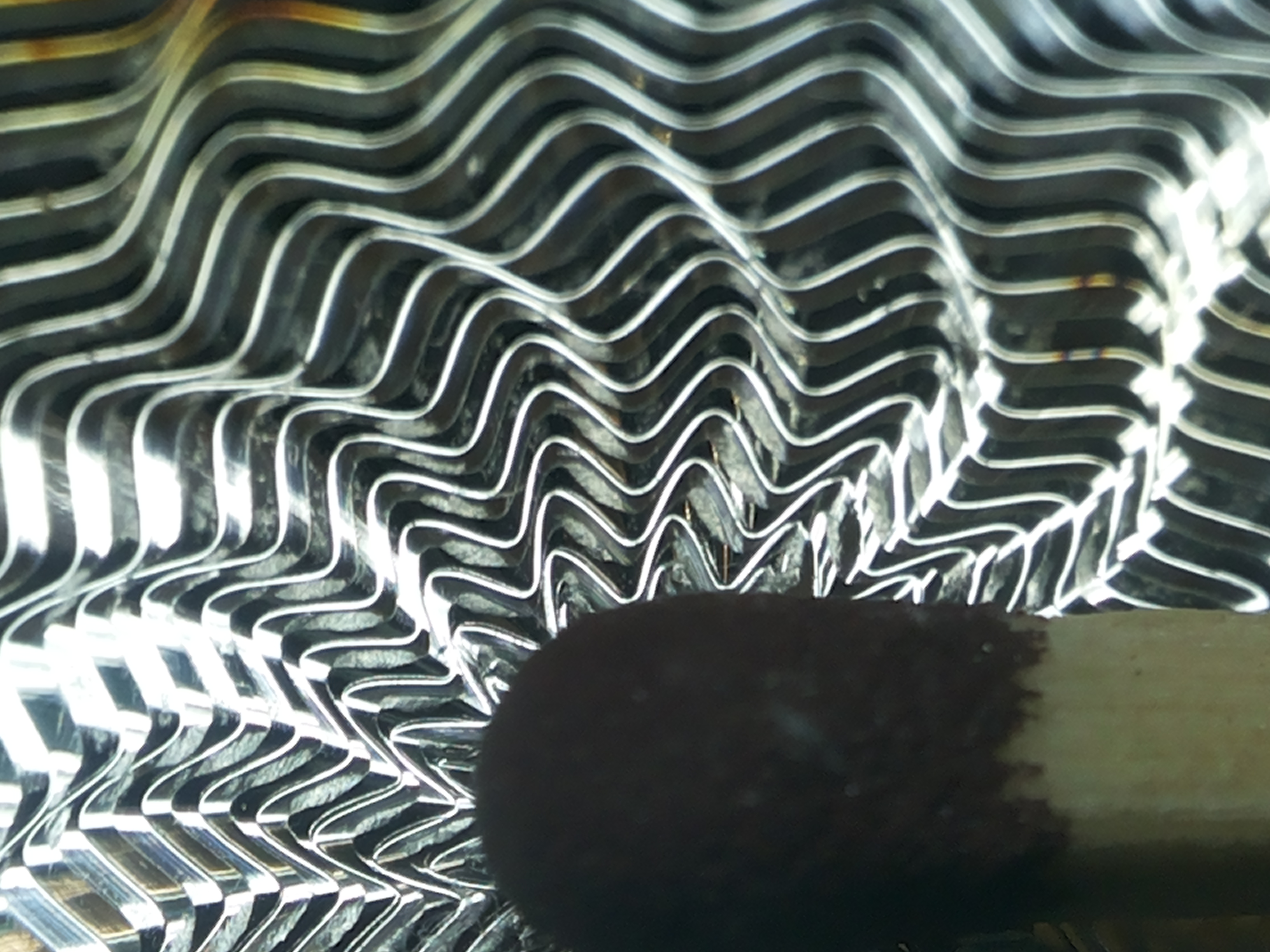

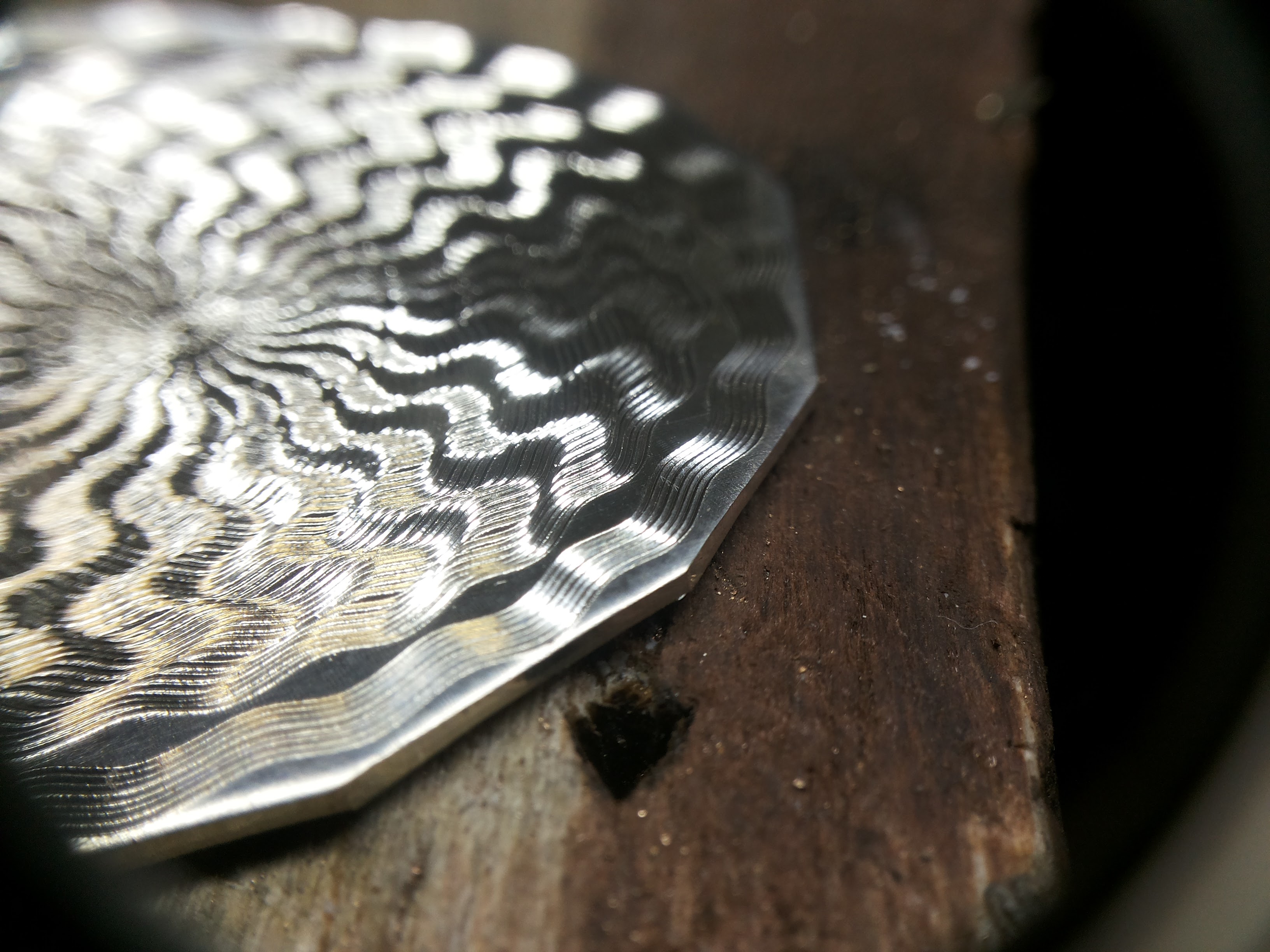

вот схема заточки резца которым резалось, один щелчок у малютки(16) как раз 22.5град шаг меньше ...0.5....вот гильоши импортные вот царапки иглой 120град чем меньше шаг между витками , тем у центра все сложней... так как фаска одной толщины ))) а зигзаги плотнее........
Изменено:
|
||
Offline |
|
Пользователь
Регистрация: 09.03.2010 Сообщений: 10536 В друзьях у: 32 Голосов: 2222 / 44 |
Добавлено: 01.06.2019 07:53:48

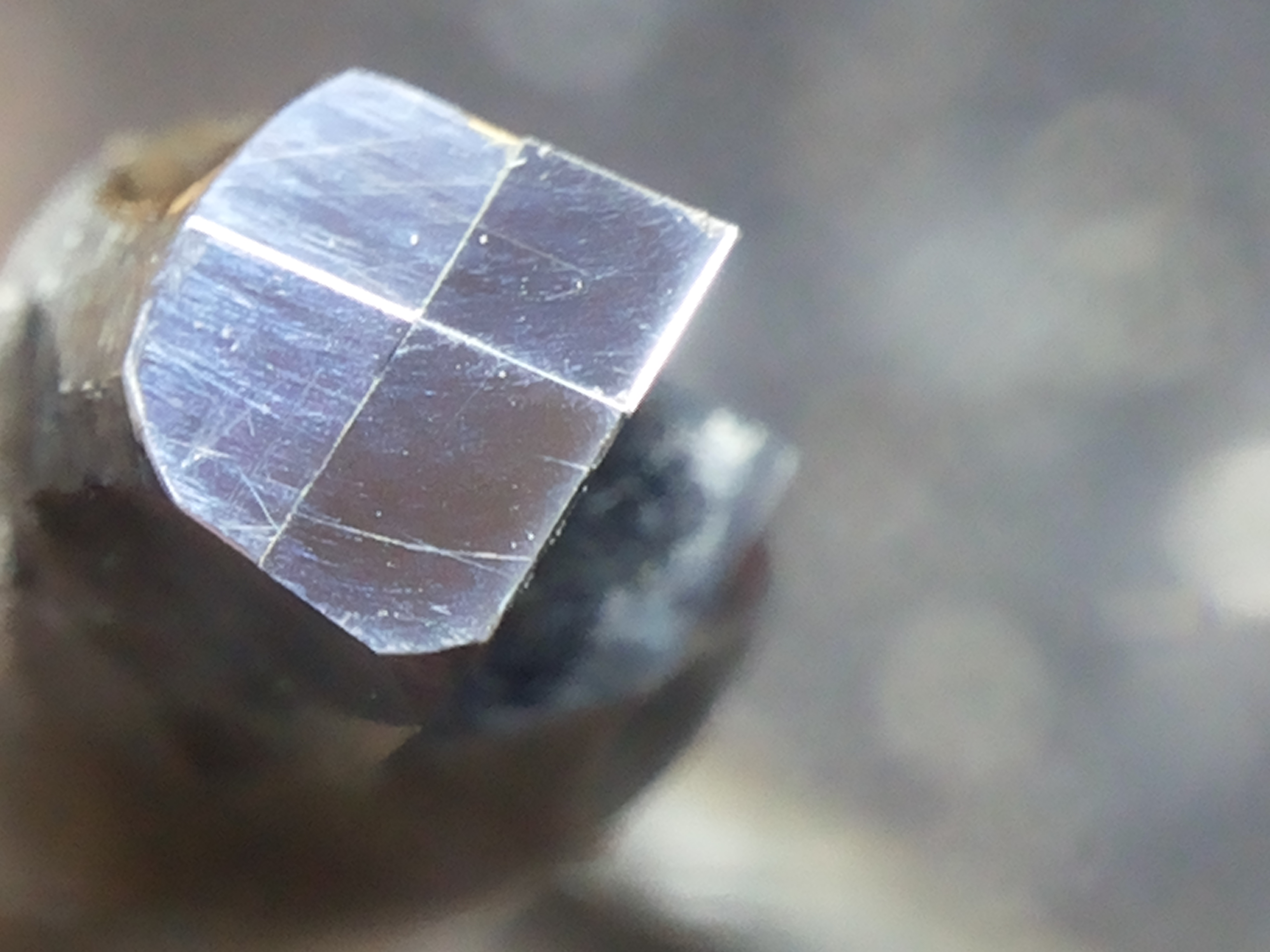

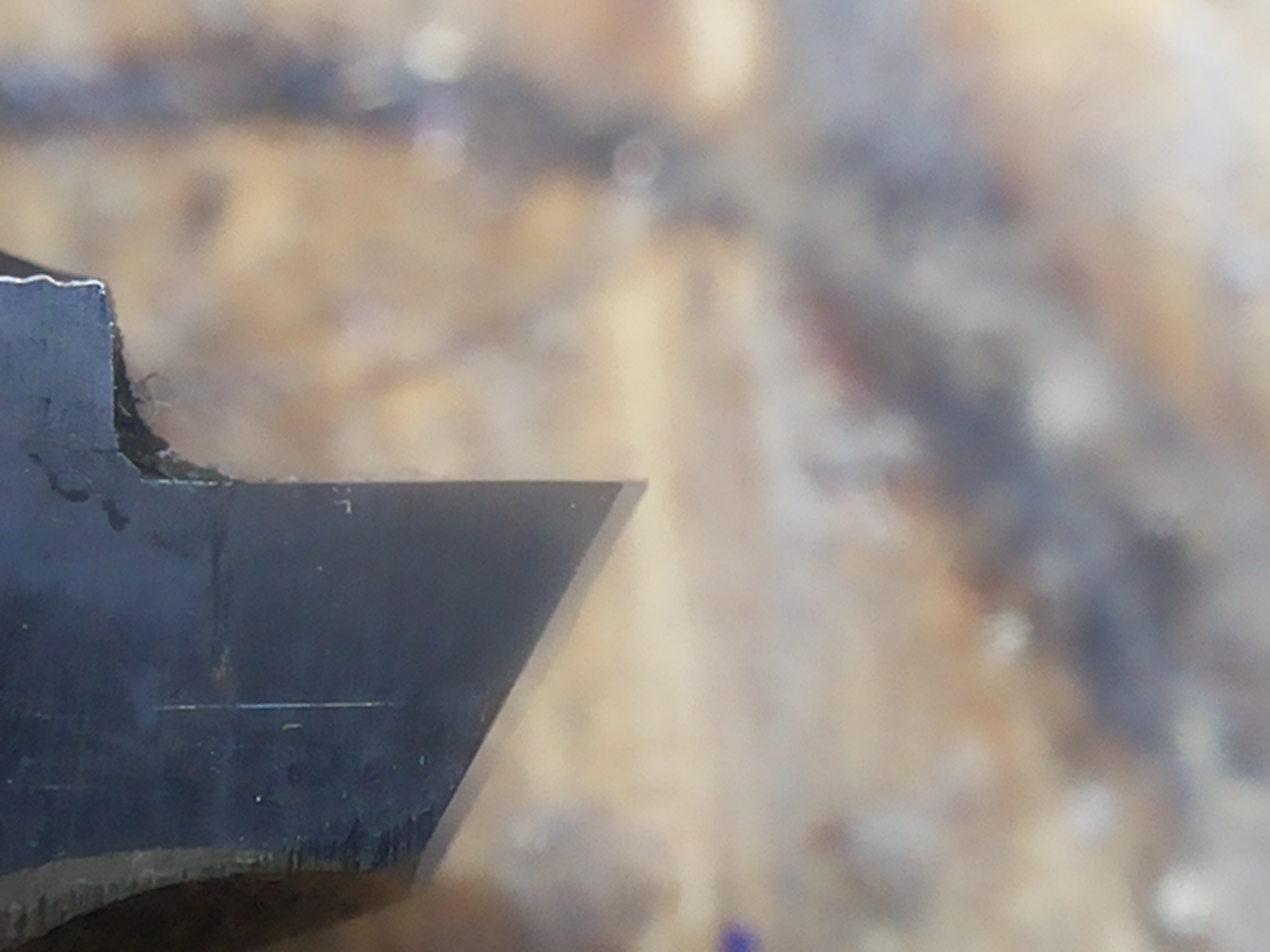

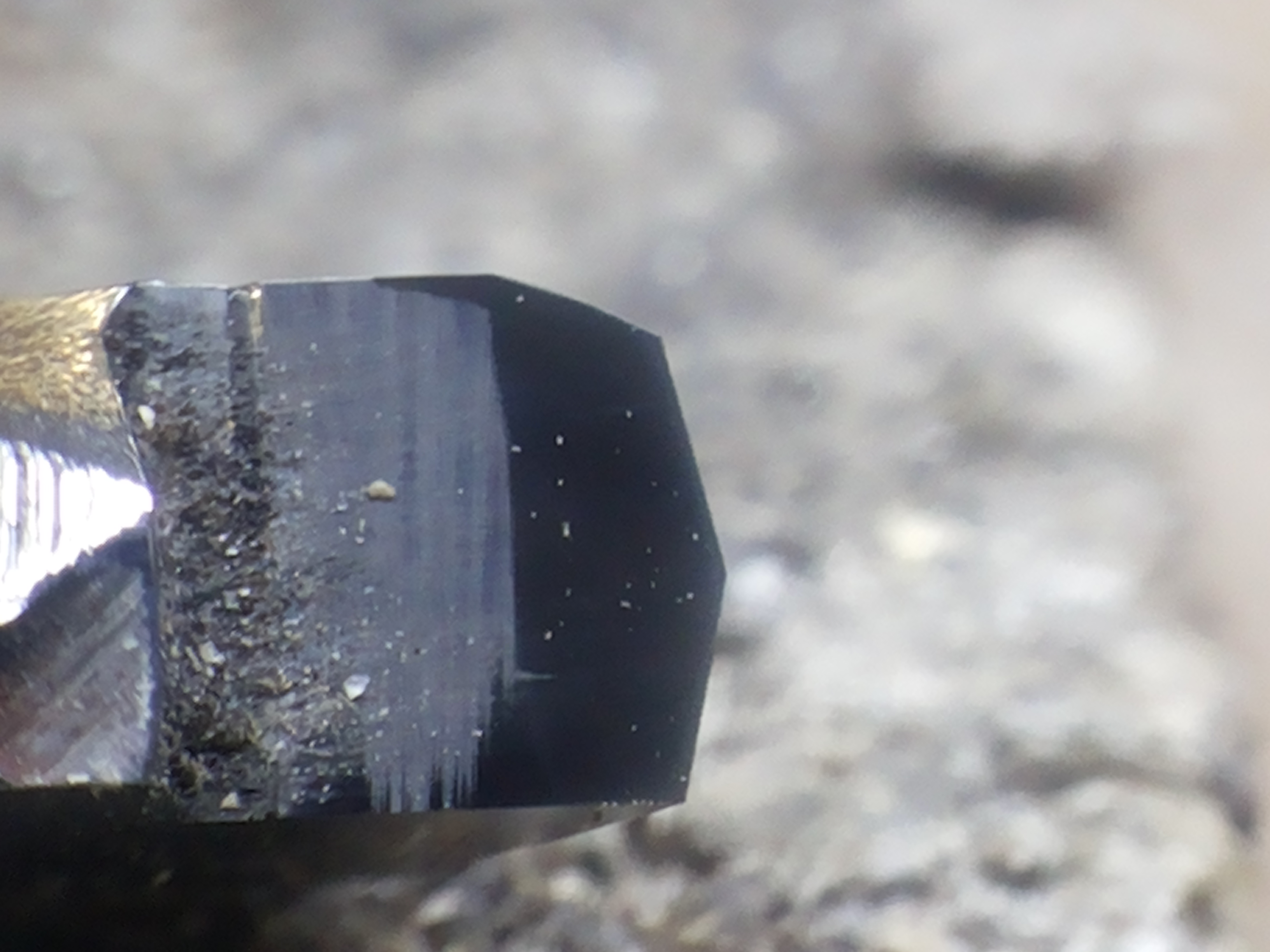

вот фотки того резца.......
|
Offline |
|
Пользователь
Регистрация: 11.12.2010 Откуда: Москва Сообщений: 4195 В друзьях у: 9 Голосов: 840 / 2 |
Добавлено: 01.06.2019 08:51:14
Только начал разбираться с Малюткой..у меня на 16,...тоже один щелчек делаю, сначала переднюю грань стачиваю, потом микроподачей на полщечка сдвигаю, и тогда уже можно задние грани стачивать.Правильно?или может я не разобрался ишо...И заметил, что получается, что от величины заднего угла зависит и угол передней грани получается.Формулы чтоли какие есть для малюток? Как сделать угол передней грани, к примеру ровно 140 гр?
Крайний раз на малютке было 55 гр, это значит угол задка резца ( кстати как его правильно называть?) 35? Какой тогда угол передней грани получается , если на один щелчек по 22,5 градуса задние боковинки стачиваем?
Изменено:
Алексей Лавлинский
|
Offline |
|
Пользователь
Регистрация: 11.12.2010 Откуда: Москва Сообщений: 4195 В друзьях у: 9 Голосов: 840 / 2 |
Добавлено: 01.06.2019 08:57:19
Сергей Вальтман,
Николаич, твои все изучены вдоль и поперек Конечно я вижу, что гдето практически идеал получался, но гдето видно и косяки.Для понимания рассматриваются всякие.На видео в ютубе, допустим, пока все смотрят как играет и переливает ся рез гильоша, я смотрю на "бархотки" у центра...ага..значит .....ну вобщем выводы и пути решения ищутся.
Алексей Лавлинский
|
Offline |
|
Пользователь
Регистрация: 11.12.2010 Откуда: Москва Сообщений: 4195 В друзьях у: 9 Голосов: 840 / 2 |
Добавлено: 01.06.2019 09:12:30
Синяя картинка понятна, знаю такое...,но вот не нравятся мне эти " пупки".Конечно это уже художественное восприятие, так сказать, а мы не об этом ( а то тема умрет )
Больше думал на темой с двумя шаблонами на кочерге.Видел тут у одного круги у центра, а потом волна начинает проявлятся, вот это еще интересно.Там два шаблона надо, один с волной подвижный и один ( просто круг) стационарный , и систему из двух щупов на одной оси, один из которых "убирается потихоньку " и тогда начинает работать волна.Вот это интересно.А пупок у меня лично, как бельмо на глазу , хотя это опять к вопросу вкуса.
Алексей Лавлинский
|
Offline |
|
Пользователь
Регистрация: 09.03.2010 Сообщений: 10536 В друзьях у: 32 Голосов: 2222 / 44 |
Добавлено: 01.06.2019 10:08:44
вот у тебя сейчас задача центр... вот ты под него все и подгоняешь.......
если у тебя передняя грань не точится , а берется стоковая, то ставишь угол (180-140) / 2= 20град... выставляешь по ватерпасу на спинке (как ее настроить в ролике есть) и поворачиваешь резец трещеткой на 90град... это 4 щелчка..... и точишь одну сторону потом на 8 щелкаешь(180град) делаешь вторую сторону... потом щелкаешь дальше 3 щелчка или вернись к началу и тогда 1... ставишь угол ну 40град... и пробуешь шлифовать..поднял , глянул, куда уходит и винтом регулировки угла подъема крутишь и смотришь . что бы линия перехода грани шла параллельно кромке.. вторую сторону так же..... потом полируешь и делаешь фаску смысл меняя угол подъема добиваешься параллельности кромки и пятки..... потом в ноль свел...а фаску уже после.... то есть задний угол получается автоматически..... и зависит от поворота головки и угла подъема.....
Изменено:
|
||||
Offline |
|
Пользователь
Регистрация: 11.12.2010 Откуда: Москва Сообщений: 4195 В друзьях у: 9 Голосов: 840 / 2 |
Добавлено: 01.06.2019 11:53:40
Сергей Вальтман,
Я же говорю, несколько раз пересматривал твое видео заточки)) Когда вообще впервые видишь как огранка происходит, то вообще все непонятно, что там по каким осям выставляется.....Каждый раз акцентируешь внимание на чем то определенном, вникаешь, осознаешь, приходишь к пониманию процесса... В этом вопросе я еще не разобрался.Начинал сразу стачивать задние части резца, а угол передней грани сам собой прлучался....примерный так сказать.А оказывается получается , что сначала передний угол (поставив ось тела резца в плоскость перпендикулярно планшайбе) делаем, который можно выставить на малютке, а задок потом эмпирически подгоняем, визуально. Вобщем буду разбиратся с малюткой, дабы народ не смешить
Алексей Лавлинский
|
Offline |
|
Пользователь
Регистрация: 09.03.2010 Сообщений: 10536 В друзьях у: 32 Голосов: 2222 / 44 |
Добавлено: 01.06.2019 12:32:39
а некоторые как раньше находят положение грани методом тыка... причем ничуть не хуже..оптимально вытягивая массу.. вот там быстрее приходит понимание что куда перемещается ...говорят из летчиков хорошо огранщиков учить.... наоборот надо писать здесь..ответы на типовой вопрос, что бы интересующиеся могли читать и делать..... |
||
