Развернуть ⇓

Зря смеетесь,
Я не смеялся. Про утюг на  полном серьезе. Я еще и электробритву использую. (Приложил к работе - вжик - и эмаль ровненько разлеглась.

korobtsov-alex,
Если нож стальной! А есть и с нержавейки. Не промагнитишь.  А вообще это все от лени!

vks,

Плохо контролируемый процесс! Пройдено и забыто!

vks,
Я кстати пользуюсь утюгом, только нужен старомодный тяжелый. Если эмалевая пластинка слегка выгнулась во время обжига - горячим утюгом придавить пока не остыла и можно выправить

А у меня вместо утюга  мраморная давилка - основание от советского набора для письма. На мраморном столике мраморной давилкой можно довольно долго упражняться в выравнивании.

Привет мастерам. Относительно полировки эмали. Я обычно выравниваю cloisonné твёрдым камнем (alundum stone). Он более щадящий чем алмазные. Наподобие что используется доя точки ножей. Потом обжигаю для окончательного блеска. Однако при этом обжиге поверхность эмали гладкая, но немножко волнистая около перегородок. Не очень заметно, но не совершенно гладкая как бы хотелось. Я помню Алекс упоминал эту проблему. Есть идея как с ней бороться?

Можно после всех обжигов пройтись мелкой шкуркой с последующей полировкой алмазной пастой и оксидом церия. Но при интенсивной полировке может опять появиться разница в высоте металла и стекла. Поэтому наверное не стоит много  внимания на неровность эмали. В витражке она вообще как подушка выгибается.

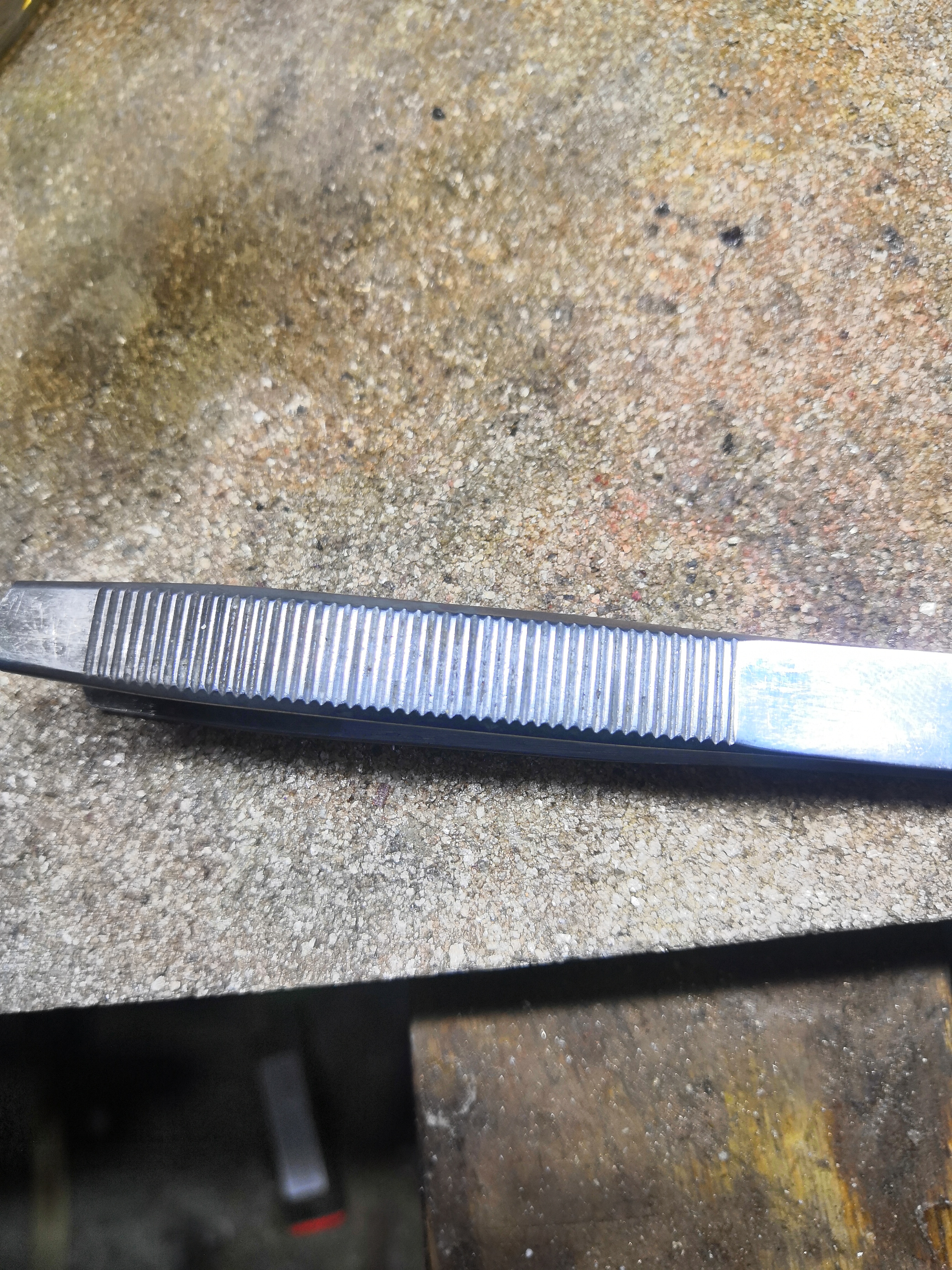

вот таким пинцетом провел по краю и хорошо уплотняет, аналогично у зубников керамистов шпатель... Для уплотнения... И частота подходящая вибрации... Медленней быстрей.... Скоростью перемещения гребенки... Как музыка на стиральной доске, эх помню маманьке на такой фигарила это когда я на горшке сидел

Алмаз не надо он вспарывает стекло и даёт подповерхностные повреждения в 10 раз глубже чем зерно алмаза(как стекло рез) Водостойкая шкурка карбид  кремния или оксид алюминия с водой, прямо над тарелкой  окунать смывая и выравнивать, 600...1500...3000...
Потом кожей с церием... Можно вручную . Тоже довольно быстро получится . И ровно... Но главное перед церием 3000 вывести хорошо без царапин, для этого чаще смывать и менять воду после каждого предыдущего зерна шкурки, иначе зерно более крупное даст царапин...
Пасту не применял   Церий с водой  Очень хорошо и стекло и металл полирует

Сергей Вальтман,
Спасибо, была такая мысль тоже

Я когда пинцетом вибрацию создаю, а иной раз и полотном ножовочным, которое я по совместительству и для внесения в печь подставки использую.Там тоже зубчиками в обратную сторону тыц тыц тыц провелся, вибрация,уплотнние.
...
Полировка тоже интересует.Вот на видео все на каких то кругах клуазоне обдирают и полируют.Что за круги?

Так дай ссылку на видео, посмотрим.

alex xxx,
Наждачная бумага NIKON
Карборунд, но грузины почему то её выделяют из всех, может связка другая какая то, но говорили мне что 1200 уже очень хороший результат дает

Сергей Вальтман,
На этом видео https://www.youtube.com/watch?v=EurLs7Md18w
Сандра использует Flex Shaft и насадки с наклеенной наждачной бумагой из Rio Grande, кажется эта
https://www.riogrande.com/product/3m-adhesive-backed-imperial-psa-micro-finishing-film-assortment/337707
а потом  Super Cerium Oxide

Кстати - это изделие (мы его смотрели раньше) продалось на аукционе Sotheby’s  вчера за $47500. Я так думаю цена хорошая. Патси отдала все деньги в благотворительный фонд на поддержку начинающих ювелиров художников. Я просто знаю Патси лично (я у нее брала класс), поэтому следила за этим изделием.
https://alohilanidesigns.com/matilija-poppy-brooch/

NIKON использует эту наждачную бумагу для шлифовки линз, так что должна быть хорошая

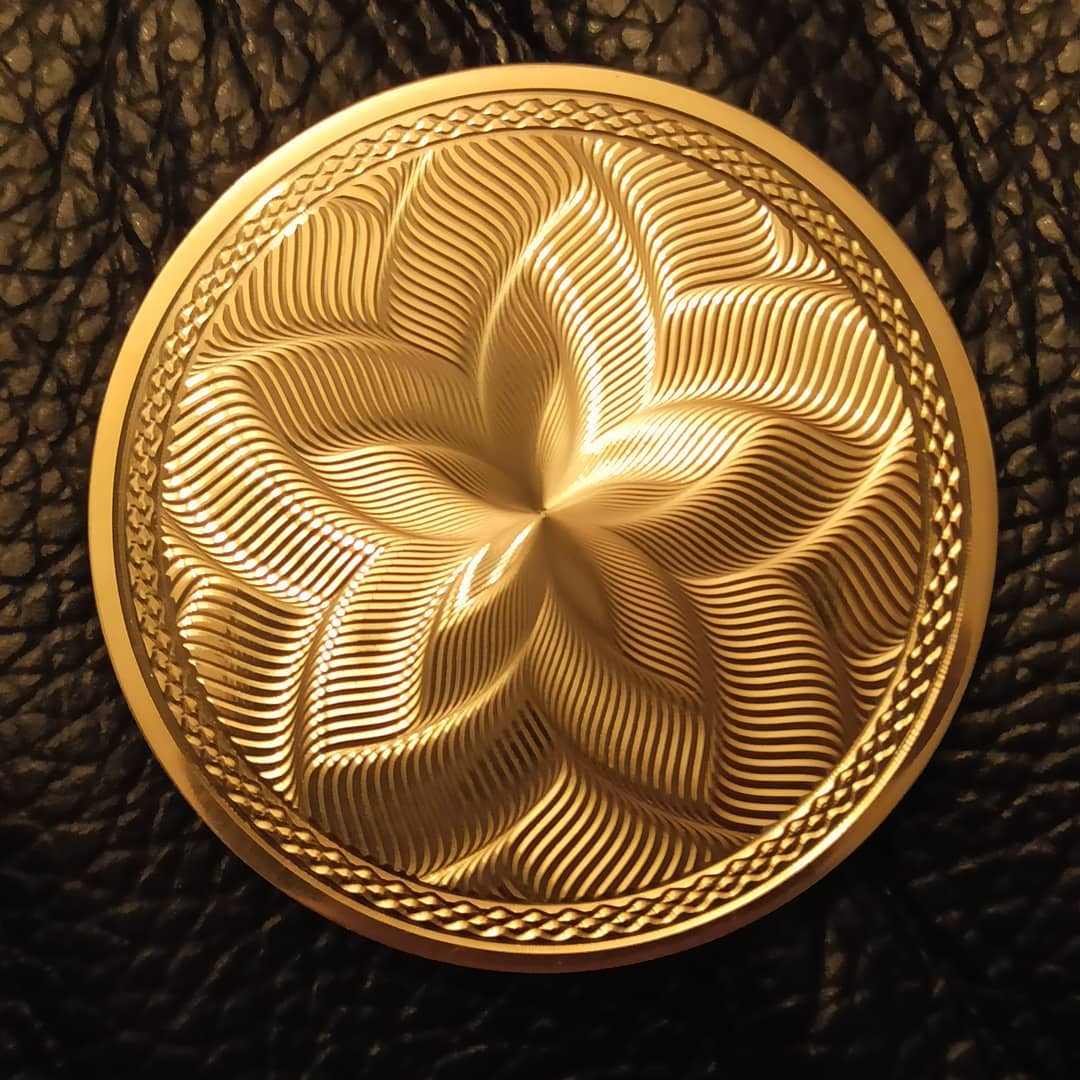

Красивая вещь, эмаль по гравировке

Еще один  случай когда линии легли правильно.



ссылка

Хороший случай.
Он что, их на пантографе режет?

korobtsov-alex,
Что означает правильно легли линии, куда смотреть?
