Отлил себе станочек , захотелось поделиться
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
По осени, на реабине, месяц бился над простенькой моделью... "Психанул" и решился сделать новый фрезер - сгонял за пару дней в Воронеж за запчастями, в основном за контроллером как у Стрижа.
Не думал, что изготовление станины будет длительным и геморойным делом, но всё прошло почти на одном дыхании и сейчас уже ничего не помню))... Нужного дюраля в небольшом кол-ве и фрезеровку деталей не нашел... Вобщем все вопросы решал не выходя из своего "бункера" - плавка дюраля (старые запчасти от отцовской "копейки", кот. кстати, до сих пор гоняет, с 82 г.в.)), фрезеровка на  небольшом 160 мм токарном станке и прочие мелочи.

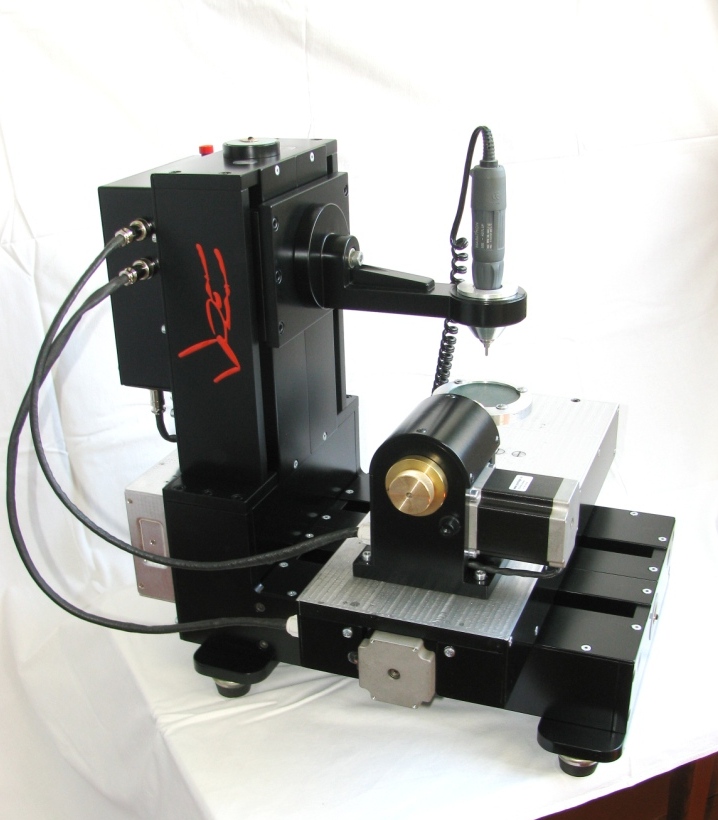

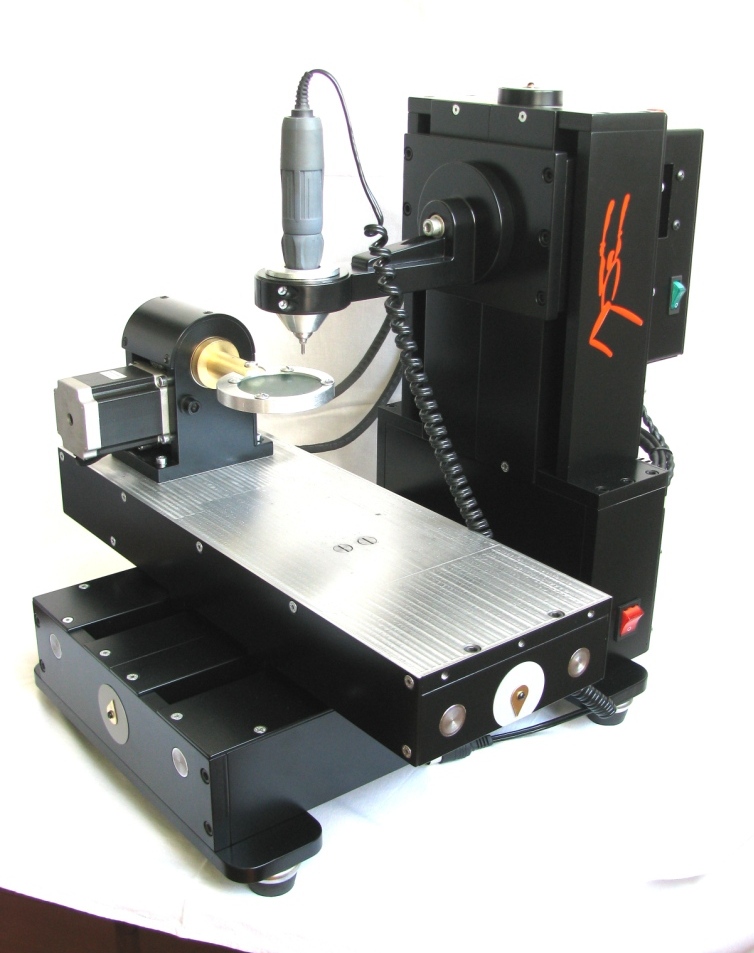

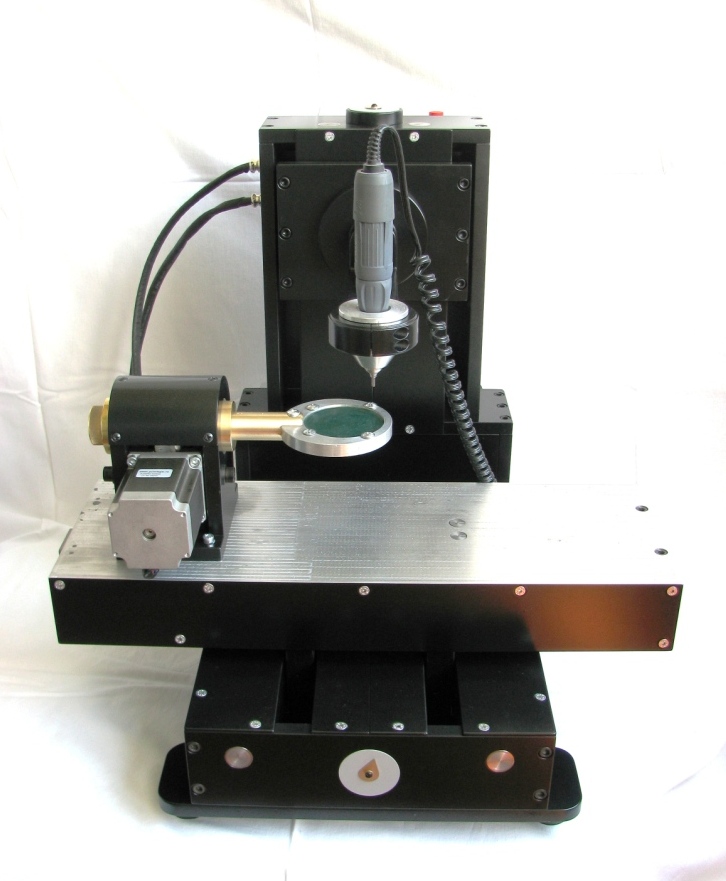

При габаритах агрегата,470х470х470 и направляющих диам. 20 мм рабочее поле получилось X200 Y160 Z130 мм. Одному только результату, что нет люфтов, уже рад!  thumbup2    а ещё и отсутствуют пропуски при определенных стратегиях, что не давались ранее...  п.с. гайки капролон, винт 12-й. Короче ещё один клон "Стрижа"   :)

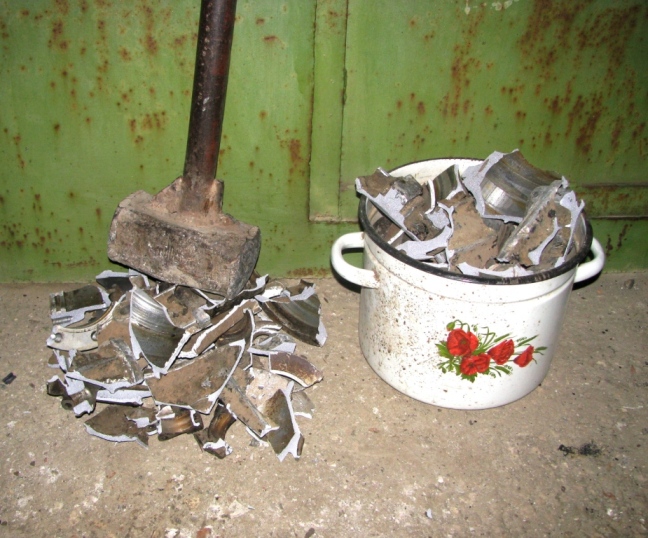

Сырье))



Прожаривание на горячем солнце остатков бензина и масла в порах, которых много образовалось при литье

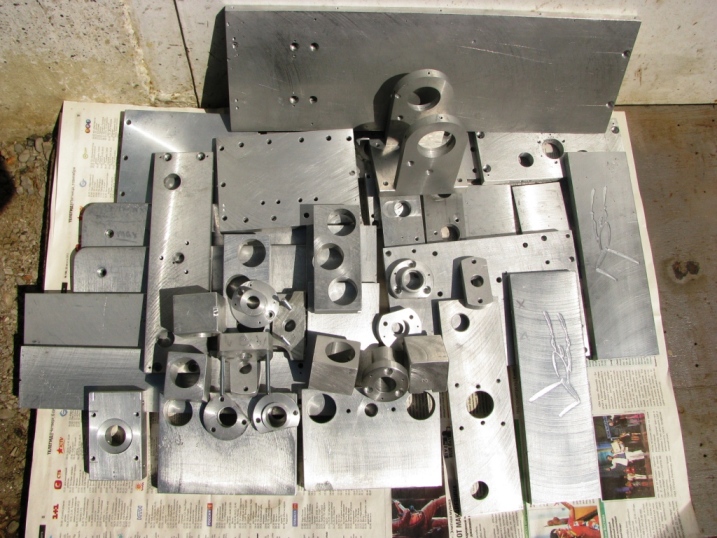

и т.д. результат, в общей сложности трех месяцев вечерних работ







тут некоторые техн. подробности
Развернуть ⇓
Изменено: огреС - 15.06.2013 19:31:29
Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 893
В друзьях у: 7
Голосов: 74 / 1
огреС,
Спасибо за фото.
Заказывали где то или сами делали?
Очень понравилась ещё и шкала на тисочках.
Юстировать уже пробовали.....как точность?
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Цитата

огреС,
Спасибо за фото.
Заказывали где то или сами делали?
Очень понравилась ещё и шкала на тисочках.
Юстировать уже пробовали.....как точность?
Детальки, шкалу и пазы фрезеровал на стальном "реабине". Юстировать и опробовать ещё не успел, пока не до этого из-за происходящего вокруг...
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27

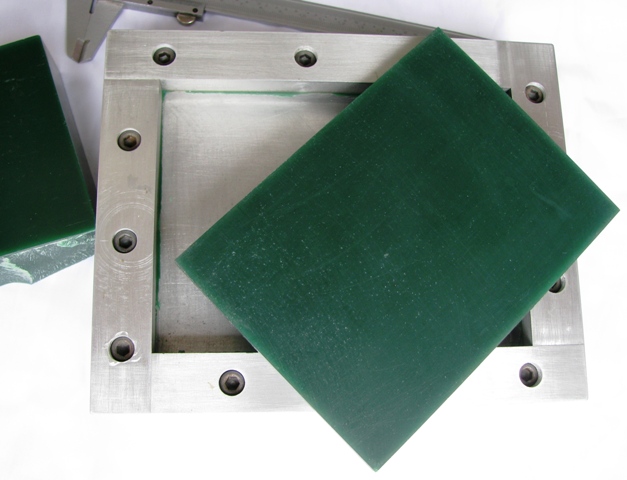

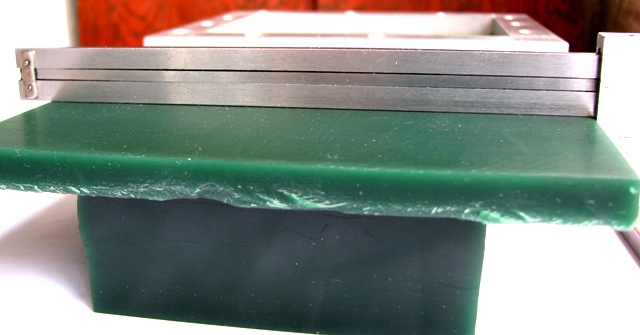

Первый омлет, оставил остывать на ночь, накрыв фольгой.
усадка 2.6%...





Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 893
В друзьях у: 7
Голосов: 74 / 1
огреС,
А как Вы остужали?
У меня, если пробовал отливать не толстые пластины.......усадка идёт поверхности, прогибает её.
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Цитата

огреС,
А как Вы остужали?
У меня, если пробовал отливать не толстые пластины.......усадка идёт поверхности, прогибает её.
Я тоже заметил, что напряжение на поверхности и прогибы происходят при быстром остуживании формы, когда температура  в середине воск. заготовки или на её поверхности не успевает выравниваться... потому сделал толстую форму... остужал накрыв парой слоев пищевой фольги, блестящей стороной внутрь.
Пользователь
Регистрация: 09.04.2014
Откуда: Минск

Сообщений: 101
В друзьях у: 0
Голосов: 8 / 1
А какой редуктор стоит на 4- ой оси, можно его фото без кожуха?? Если не секрет конечно
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Цитата

А какой редуктор стоит на 4- ой оси, можно его фото без кожуха?? Если не секрет конечно
Фоты, к сожалению, нет... сделать пока не могу... крышка приклеилась на краске, без надобности снимать не стану. Могу сказать одно, что червяк на качающемся, подпружиненном движке.
Пользователь
Регистрация: 09.04.2014
Откуда: Минск

Сообщений: 101
В друзьях у: 0
Голосов: 8 / 1
огреС,  ну а хотя бы марку или производителя.. китай япония ссср? движок подпружинен в радиальном или в осевом направлении
Изменено: alex410 - 09.04.2014 22:43:56
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Цитата

огреС, ну а хотя бы марку или производителя.. китай япония ссср?
да-ну, какая япония? маде ин гараж...
Пользователь
Регистрация: 09.04.2014
Откуда: Минск

Сообщений: 101
В друзьях у: 0
Голосов: 8 / 1
огреС,  а в принципе понял вашу конструкцию.. на одном фото через щель в кожухе видно зубчатое колесо, а червяк вместе с валом движка прижимается в вертикальном направлении. молодец! оригинально придумано!
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Цитата

огреС, а в принципе понял вашу конструкцию.. на одном фото через щель в кожухе видно зубчатое колесо, а червяк вместе с валом движка прижимается в вертикальном направлении. молодец! оригинально придумано!
это давно уже известная схема... кем именно придумана не могу сказать.
если что, пиши в личку.
Пользователь
Регистрация: 03.05.2015

Сообщений: 25
В друзьях у: 2
Голосов: 2 / 5
огреС,
Как поживает твой станок? Ни слуху ни духу
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Отдыхает 1,5 года.
Пользователь
Регистрация: 03.09.2013

Сообщений: 795
В друзьях у: 1
Голосов: 78 / 5
огреС,
Почему??
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Цитата

огреС,
Почему??
мягко выражаясь из-за рос.-укр. кризиса пришлось оставить хобби.
надеюсь вернуться к нему осенью... все условия для этого сейчас имеются.
Пользователь
Регистрация: 07.09.2015

Сообщений: 42
В друзьях у: 1
Голосов: 8 / 1
огреС, ждем продолжение истории литого ювелирного станочка...
Пользователь
Регистрация: 28.02.2016
Откуда: Default City (Москва)

Сообщений: 796
В друзьях у: 0
Голосов: 28 / 11
Как там станок? почти два года прошло
Чтобы строить, надо знать, надо овладеть наукой.А чтобы знать, надо учиться. Учиться упорно,терпеливо. Учиться у всех – и у врагов и у друзей, особенно у врагов. Учиться, стиснув зубы, не боясь, что враги будут смеяться над нами, над нашим невежеством.
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Greno4ka, у меня в этом направлении пока перерыв...
димон приезжал, сказал заняться чем-нибудь другим))
Пользователь
Регистрация: 03.09.2013

Сообщений: 795
В друзьях у: 1
Голосов: 78 / 5
огреС,
Жаль что до сих пор перерыв.
