Уважаемые форумчане! Пришла формомасса пластикаст. В коробке нет инструкции. Если кто работает подскажите пожалуйста пропорции к замешиванию, время и режим прокалки. Хочу попробовать на полимерах. Нашел одну ссылку, там такой же режим и пропорции как у керр. Так ли?

кабан 91,

Юмо прислали с месяц назад

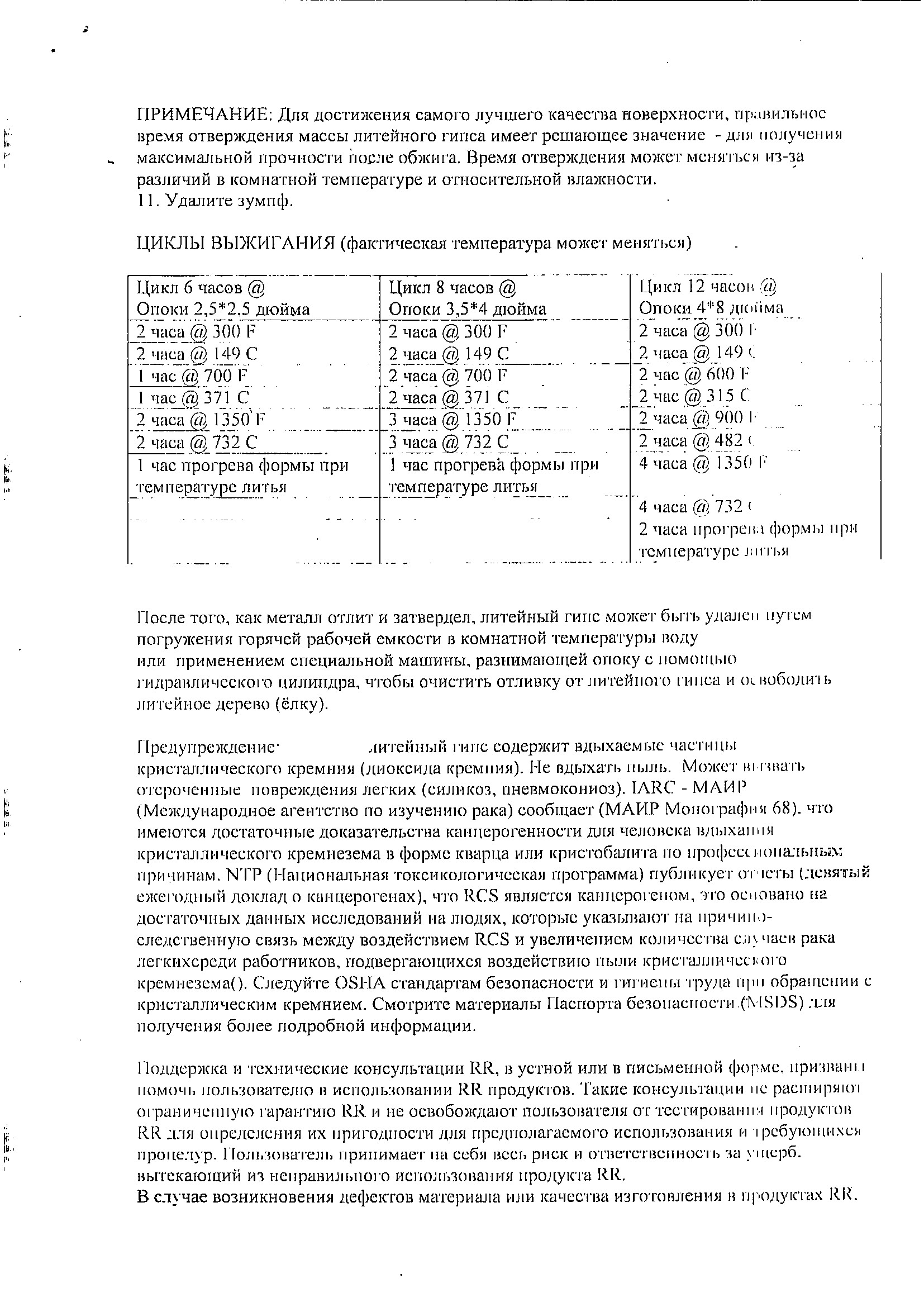

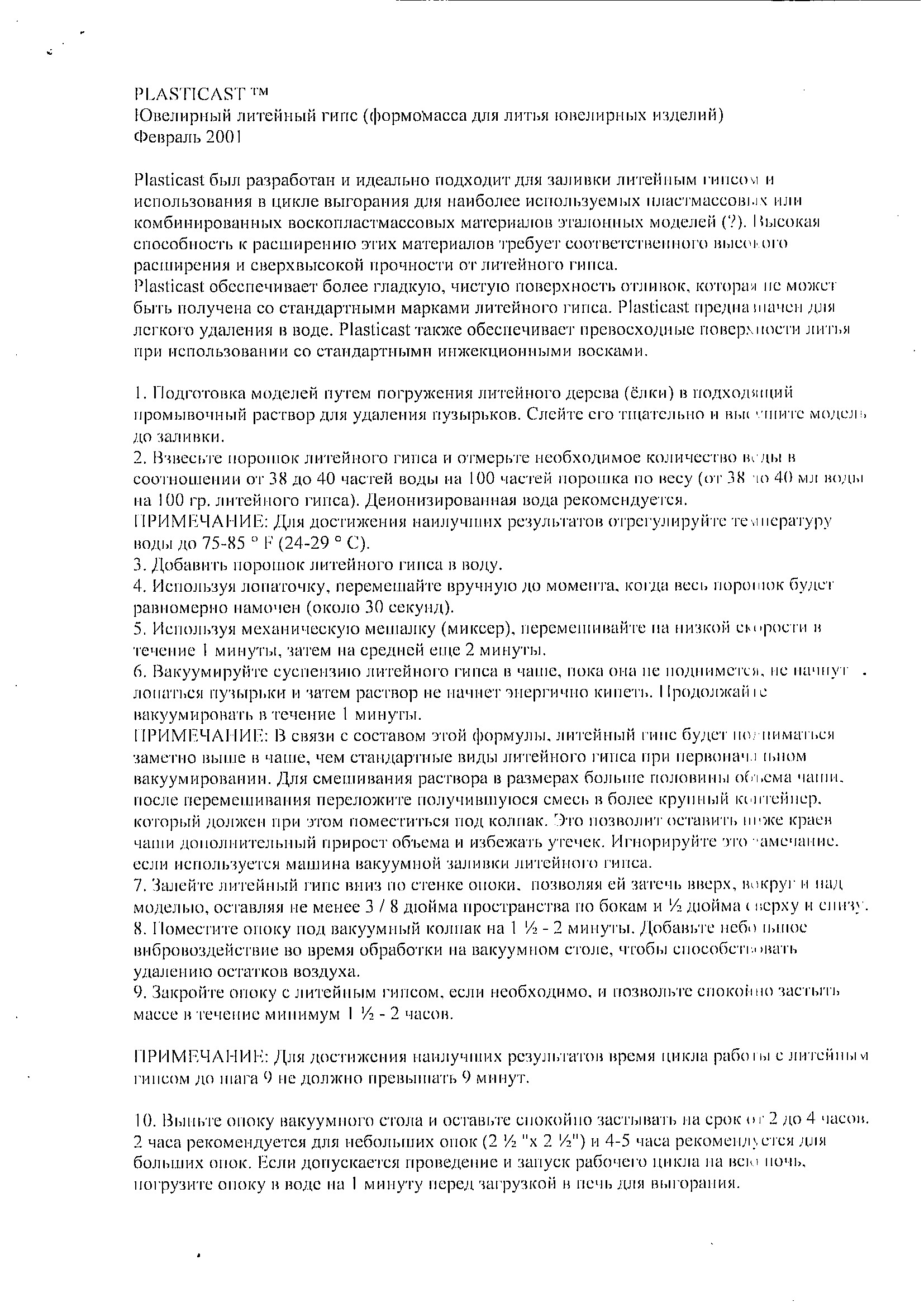

Vadim_Jeweller,
Спасибо большое. А сами пробовали её?  Если пробовали, то как впечатления?  Перепробовал почти все формомассы осталось только ее. И есть еще одна проблема, пока не понял ее корень , при литье резни с глубоким и мелким рисунком идет смыв рисунка. Как показатель надпись булгари на кольцах. Часть букв может быть с залиьым рельефом. Пока не понял пртчины. На инжекционном воске такого нет. На растишке нет , но лью ее не часто. В основном на резне. Фото не выкладывпю, пока нет в чем косяк может быть?

кабан 91,
Я ещё литейку не запустил. К концу месяца планирую начать лить полимер. Сейчас "впитываю" информацию )
Одновременно новый полимер тестирую.
Купил бочку PRESTIGE Optima и несколько пакетов фосфатной формомассы. Для теста возьму ещё мешок PRESTIGE Ferro Vest.
...
Денис Цхай в Plasticast льёт ему задайте вопрос.
...

Планирую формовать 36:100 и начинать прокалку с полки в 500 градусов и выдерживать при 780 часа 4.
Покрайней мере с этого начну.

Vadim_Jeweller,
Оптиму пробовал. Не прнравилась. Говорят что раньше она была лучше. Привез  коробку, отлил несколько раз и отставил в сторону. Брал в руте . Пока лью на sc 20. ПО рекомендованому циклу полимер не пошел. Завтра буду тестировать пластикаст именно на нескольких полимерах. Посмотрим.

Vadim_Jeweller,
Пробовал оба режима с оптимой. Результат одинаковый.

кабан 91,
какие полимеры тестируете? и пришлите фото что выйдет

 от полок отказался давно...у меня лучше выходит если ставлю 150 на два часа и подъем 5-6 часов до 730-750.и три часа на 730-750... и сброс до литья ......на голдстарах рекомендованный цикл не идет..трещины..они даже какую то фигню волокнистую продают..для предохранения от трещин.
а на плавном подъеме без ступенек все отлично...... но пластик мало лил..и не все льются хорошо..какие то приходилось резинить.
а что буквы смывает..это скорее их обламывает моделью..то ли скорость нагрева или расширение...

Сергей Вальтман,
У меня ни одна масса не трескала. Если только массивная отливка на одно изделие в 150-200гр. То возможен облой ито не критично. . Но циклы рекомендованые стараюсь соблюдать.

Сергей Вальтман,
Нагрев плавный 3гр в минуту. Чтоб печь не насиловать.может поэтому и без трещин. Но почемуто проблемы с рельефом только на резаных восковках. На инжекционном воске такого нет. Может связано  все таки с температурой плавления воска? А ЭКСПЕРИМЕНТЫ СЛИШКОМ  дорого стоят

кабан 91,
смогли отлить полимеры на пластикасте?

кабан 91,
Проблемы с резным воском по всей видимости из за высокого коэффициэнта линейного расширения.

У меня с ним проблем не было. Возможно модели другие. Отливал в керр.

Svetly,
В основном проблемы на глубоком рельефе. Как показатель обручалка с надписью булгари. Причем смыты не все буквы некоторые. Отливал в одной опоке резню в другой инжекционный воск все с надписями. Там где резня на двух заготовках буквы частично смыты, а втам где из под инжектора все хорошо. . Конечно можно списать на глубину рельефа на одних и на других восковка. Но я всетаки  думаю что дело в температуре выплавления одного идругого воска и их взаимодейстаии с формомассой. Так что для меня как булгари лить так как серпом по.... формомасса sc 20

кабан 91,
Странно. Мне несколько раз "резали" кольца Булгари и литейщик с которым работает 3Дшник отливал всё отлично.

Golden Paul,
Дубль один одна опока в хлам зеленый полимер с одного принтера. Разрушения поверхности во многих местах. Дубль 2 зеленый полимер с другого  принтера отлилось с некритичными деффектами. Лил серебро. Цикл выдерживал рекомендованый.  По названию полимера напишу позже.

Vadim_Jeweller,
Может имеет значение глубина и ширина рельефа.

Vadim_Jeweller,
Тут два раза переливал обручалку с поверхностью как кирпичная кладка. Швы глубокие и тонкие. Вес 12гр. В нескольких местах швы размыло. Но поскольку модель простая можно было доработать.

кабан 91,
Возможно, но я люблю глубокий рельеф и минимальный вес изделий, без потери прочности. Толщины 0,6 иногда 0,7мм под фоном.
И по ФМ ... про Оптиму расстроили, на неё ставки ставил (
Пожалел что сразу вместе с ней не взял PRESTIGE Ferro Vest, если не она то придется с фосфатными возиться.

Vadim_Jeweller,
Я сам не моделю и не режу. Есть модельер он и растит и режет. Работаем в кооперации, если так можно выразиться. Моя задача добитья качественного литья полимера.  Сейчас отработаю пластикаст  по всякому, если результата не будет, то только стоматологические массы остается попробовать.. По пластикасту мешал первый раз. Попробую завтра другое соотношение к воде и не много изменю режим прокалки. Будем смотреть.. по 200г ф.м на тест. Так что на 100 попыток хватит.

кабан 91,
Я так понял что фосфатные ФМ это почти 100% гарантия литья полимера. Толстый литник, дыркой вверх, температуру опоки до 840 градусов не менее чем на 4 часа, за час до литья дырку отвакумировать.
Престиж Оптиму буду месить 36/100 и с 500 градусов до 780 с выдержкой больше 4 часов.
Это пока мысли, а там ... война план покажет.
Естественно фосфатную ФМ в центробеге лить, я для экспериментов аж две купил, одну китайскую, вторую японскую с тормозом.
