Доброго всем суток уважаемые форумчане. Я начинающий литейщик и вот столкнулся с такой проблемой  лью уже четвёртый кастет( Вес от 250 до 450 грамм) и не могу отлить один и тот же брак не пролив . Смесь кер 2000 замешивание по инструкции . Прокалка 2 часа на 180 для вытопке  воска потом постепенный подъём на 730 удержание 2 часа и потом понижение до 550 и 640 пробывал . Метал чистяк температура серебра при литье 940 даже поднимал до 1000 . Лью на машине в Сапфире брал Машина литейная вакуумная ARBE Kaya Cast.
Помогите советом что я делаю не так .

Это всего один литник ?? все верно?

тогда радуйтесь , что хоть так у вас в отрицательный угол все отлично затекает))

значит с оборудованием всё норм!!

Что то попахивает  ч. 4 ст. 222 УК РФ и  ч. 4 ст. 223 УК РФ

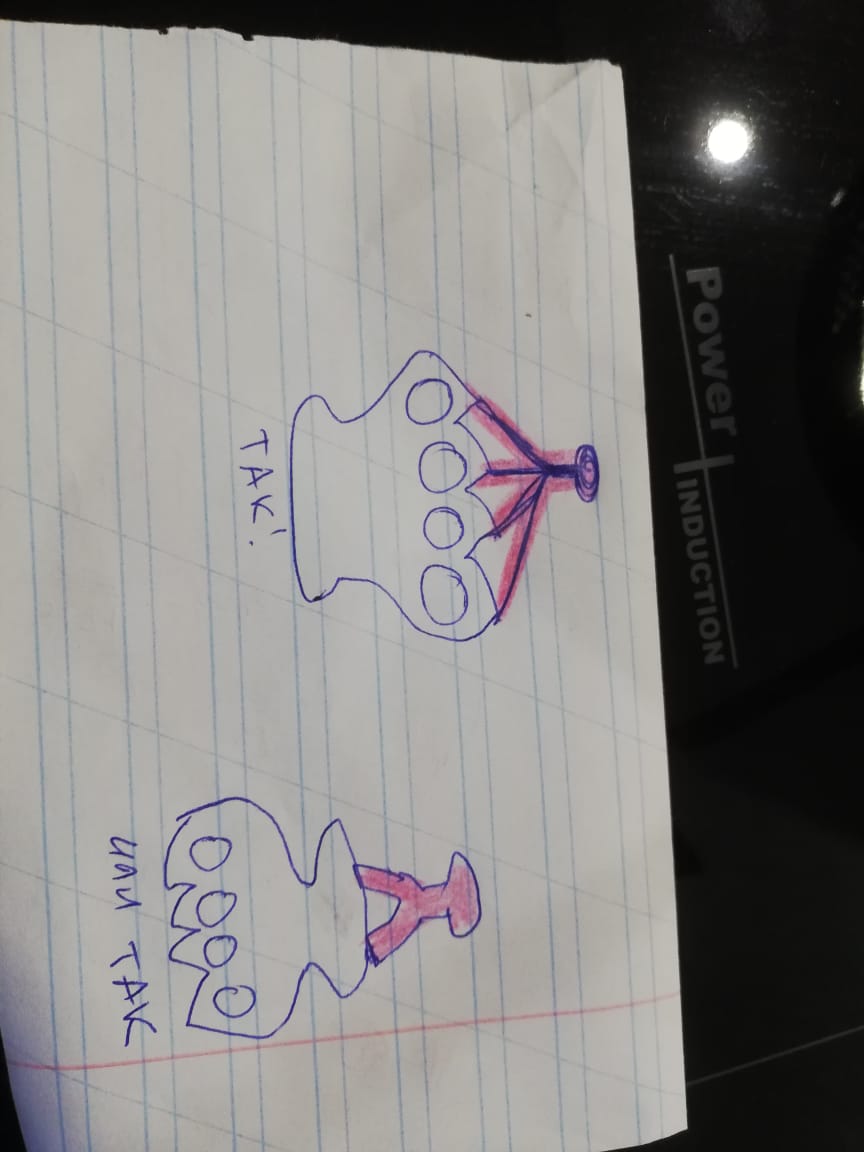

отстройте литниковую систему подругому и всё прольётся.
приход металла к нескольким точкам  вашей модели.

маскит,
Добрый день . Про литники всё понял . А по температуре что скажите на сколько проливать . Опока ? Металл ?

Zoor,
Ну хватит 222 . Человек попросил я взялся . Без меня есть чем заняться пусть чиновников сажают которые нас обдирают.

MUXIH,
я не профессионал , а только учусь.
и только 1 января этого года отлил впервые 320 грамм серебра, всё пролилось....
температуру опоки ставил 500градусов ,
металл "на глаз" расплавился в печи -булькает....помешал палочкой и отлил с богом........

старенькая графикарбо на 0.5 кг. ещё с аналоговым управлением температуры......
крутилку ставил на тысячу градусов или чуть больше)

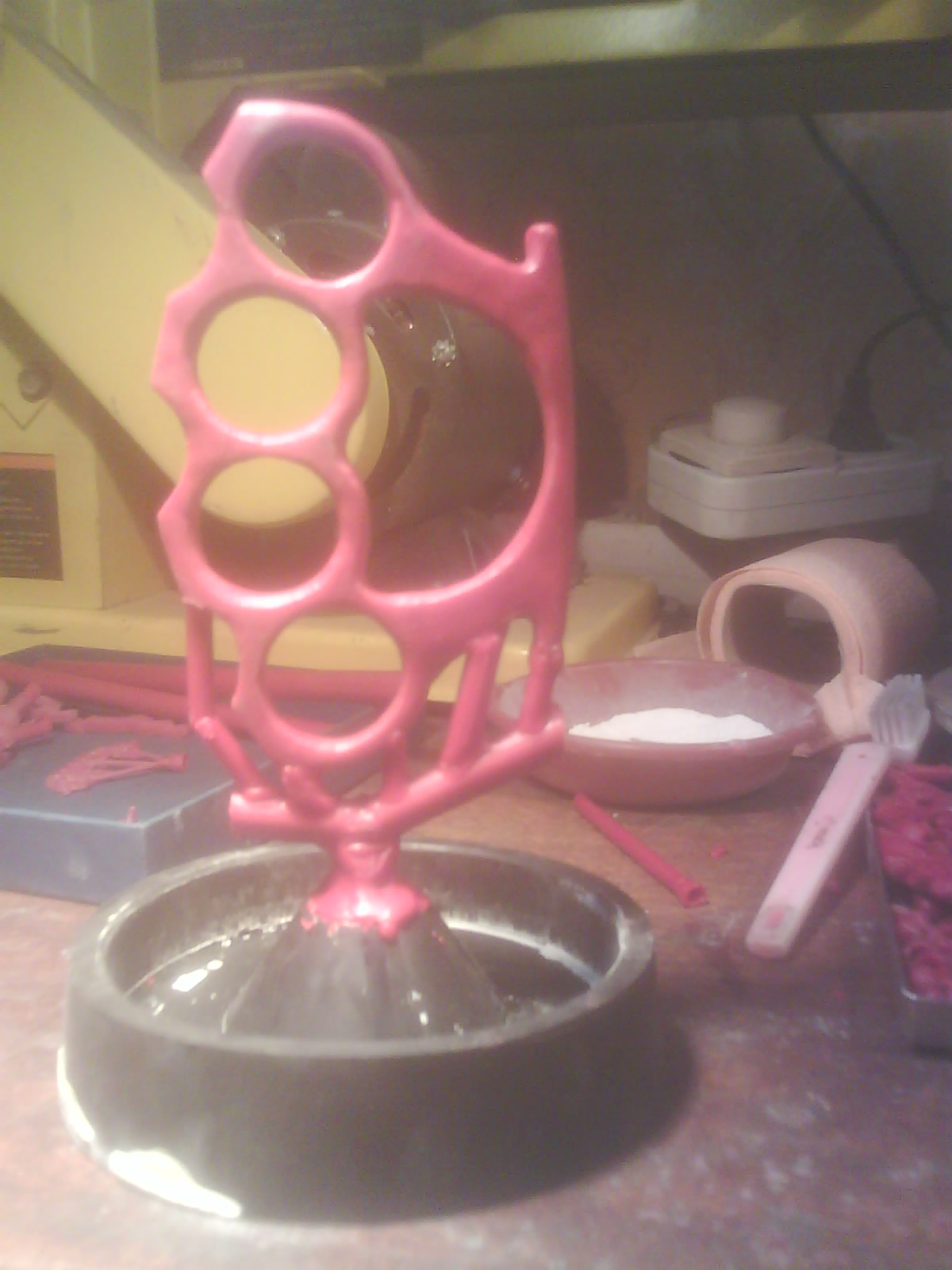

Добавить литников, примерно как на фото. И я бы увеличил "шляпу", что бы весь заливной конус был заполнен металлом, изделие у вас массивное а прибыли совсем нет.

MUXIH,
В свою "цацку" навставляй фианитов. Чтобы потом адвокату было проще доказать, что сие изделие- ювелирное украшение, а не банальный кастет.
К стати, реальная история. Не со мной.

маскит, ремесленник,
Максимум штраф. Маскит благодарю . Ну и всем участникам  #*&@  огромная благодарность.

Металл булькает! Это плохо.

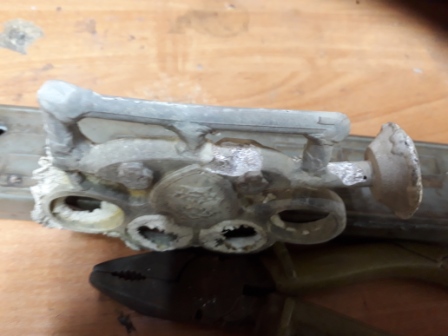

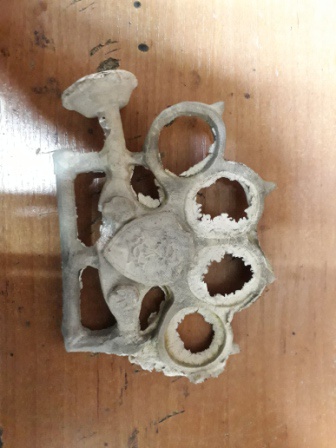

Дамы и господа . Представляю новую хрень . Опять  не пролив . Прокалка как описано в верху на этот раз температура опоки 640 серебро 1000 г . Литниковая система вроде нормальная . Лил опоку 500 такая же хрень . Мужики что не так ?????

MUXIH,
Это тебя Господь оберегает от  излишних проблемм.( шутка, хотя...)
Тут два варианта или температурный режим неверный или некачественная смесь.
И литники все таки ставить необходимо  как советовали Маскит и  Сабака.

korobtsov-alex,
Да хорош вам с 222 . У меня начальник полиции через стенку живёт . Как нибудь разберусь . Давайте по делу . Облой откуда раньше не было . Что не так с температурой ?

Вот.....
во первых, на лицо нарушение прокалки  опоки, последнее больше на усадку похоже..большие температуры..и утянуло...и трещины...... может и формуху воском и паром рвать..

какой режим прокалки?

Сергей Вальтман,
Понял а облой откуда взялся
