Доброго дня, коллеги. Купил такой китайский восковой инжектор D-VWI1, китаец. Сегодня начал запуск инжектора, возникло ряд вопросов. По паспорту рабочее давление инжектора 0.3-0.7 МПа = 3-7 бар У меня масляный компрессор с рабочим давлением 8 бар, минимум 6 бар. Вот такой http://juvin.su/index.php?productID=1327 Я его под пневмогравер покупал.
Подойдёт такой компрессор для инжектора? И на каком давлении этот компрессор отрегулировать?
И ещё, этот компрессор должен работать постоянно в процессе работы с инжектором?
Такой насос можно использовать с инжектором и как?
Да, открыл крышку резервуара для воска, там какие-то подтёки, типа эпоксидка, на штуцерах, как-бы для герметизации... Может какую предварительную подготовку девайса провести перед запуском?
(genJew 09.08.2018 14:58:23) Olorin, Подскажите, вам еще какая нибудь консультация требуется, или вопрос закрыт?
Да, вот такие вопросы:
Не могли бы Вы прислать спеку по: - холодильному компрессору - системе подготовки воздуха, маслоотделитель и что с ним есть - манометрам давления - и системе удержания давления в диапазоне если нет спеки, сфоткайте и пришлите пож. шильдики этих устройств, может удастся идентифицировать устройства по данным из шильдиков.
На фотке у Вас два ресивера, объясните пож. зачем? Есть ли на ресиверах регулируемые клапана давления, какие марки?
В своё время делал бензиновую горелку с использованием холодильного компрессора, но уже давно работаю на газе. Так вот помнится, что холодильный компрессор отчаянно "плюётся" маслом особенно сразу после заправки маслом. Я даже ставил после компрессора специальный бачок для сбора масла. Ваш компрессор в части сбора масла чем обеспечен? Как часто доливаете масло?
(genJew 08.08.2018 14:27:19)Каково оптимальное время вакуумации резиновой формы среднего размера, например объемом 1 см3?
Если не засирать тему многословием, то 5 - 10 - 15 секунд бывает, как правило, достаточно.
А если флудить с подробностями, то чтобы грубо откачать миллилитр воздуха потребуется одна - две секунды. Потом этот отвакуумированный объем начнет вытягивать воздух из доступных разрезов, прихлопнутых клампом. На это тоже уйдут секунды, а иногда и десятки секунд. Зависит от количества и особенностей разрезов, от усилия клампа, от мусора по разрезам, от материала, корявости формы, итд, итп. Потом на место ушедшего из разрезов воздуха снаружи просочится воздух забортный и установится равновесие откачки и натекания. Короче, время, заданное на откачку, определяется методом тыка. То есть это всегда компромисс между приростом качества и потратой времени. Там, кстати, предусмотрена дискретность таймера откачки в доли секунды, поэтому можно получить остаточное давление гораздо выше предельного, превратив вакуумный восколит в обычный.
(genJew 08.08.2018 14:27:19) Каково оптимальное время вакуумации резиновой формы среднего размера, например объемом 1 см3?
Если не засирать тему многословием, то 5 - 10 - 15 секунд бывает, как правило, достаточно.
А если флудить с подробностями, то чтобы грубо откачать миллилитр воздуха потребуется одна - две секунды. Потом этот отвакуумированный объем начнет вытягивать воздух из доступных разрезов, прихлопнутых клампом. На это тоже уйдут секунды, а иногда и десятки секунд. Зависит от количества и особенностей разрезов, от усилия клампа, от мусора по разрезам, от материала, корявости формы, итд, итп. Потом на место ушедшего из разрезов воздуха снаружи просочится воздух забортный и установится равновесие откачки и натекания. Короче, время, заданное на откачку, определяется методом тыка. То есть это всегда компромисс между приростом качества и потратой времени. Там, кстати, предусмотрена дискретность таймера откачки в доли секунды, поэтому можно получить остаточное давление гораздо выше предельного, превратив вакуумный восколит в обычный.
Приветствую, а можно чуть глубже развернуть тему о дискретности таймера. О чем конкретно идет речь? Очень интересно. Так же слышал об этом но на практике не применяем. Буду благодарен, если возможно.
(genJew 09.08.2018 14:58:23) Olorin, Подскажите, вам еще какая нибудь консультация требуется, или вопрос закрыт?
Да, вот такие вопросы:
Не могли бы Вы прислать спеку по: - холодильному компрессору - системе подготовки воздуха, маслоотделитель и что с ним есть - манометрам давления - и системе удержания давления в диапазоне если нет спеки, сфоткайте и пришлите пож. шильдики этих устройств, может удастся идентифицировать устройства по данным из шильдиков.
На фотке у Вас два ресивера, объясните пож. зачем? Есть ли на ресиверах регулируемые клапана давления, какие марки?
В своё время делал бензиновую горелку с использованием холодильного компрессора, но уже давно работаю на газе. Так вот помнится, что холодильный компрессор отчаянно "плюётся" маслом особенно сразу после заправки маслом. Я даже ставил после компрессора специальный бачок для сбора масла. Ваш компрессор в части сбора масла чем обеспечен? Как часто доливаете масло?
Спеку ищу но пока не нашел, есть в 1Ске, но выписывать каждый пункт долго.

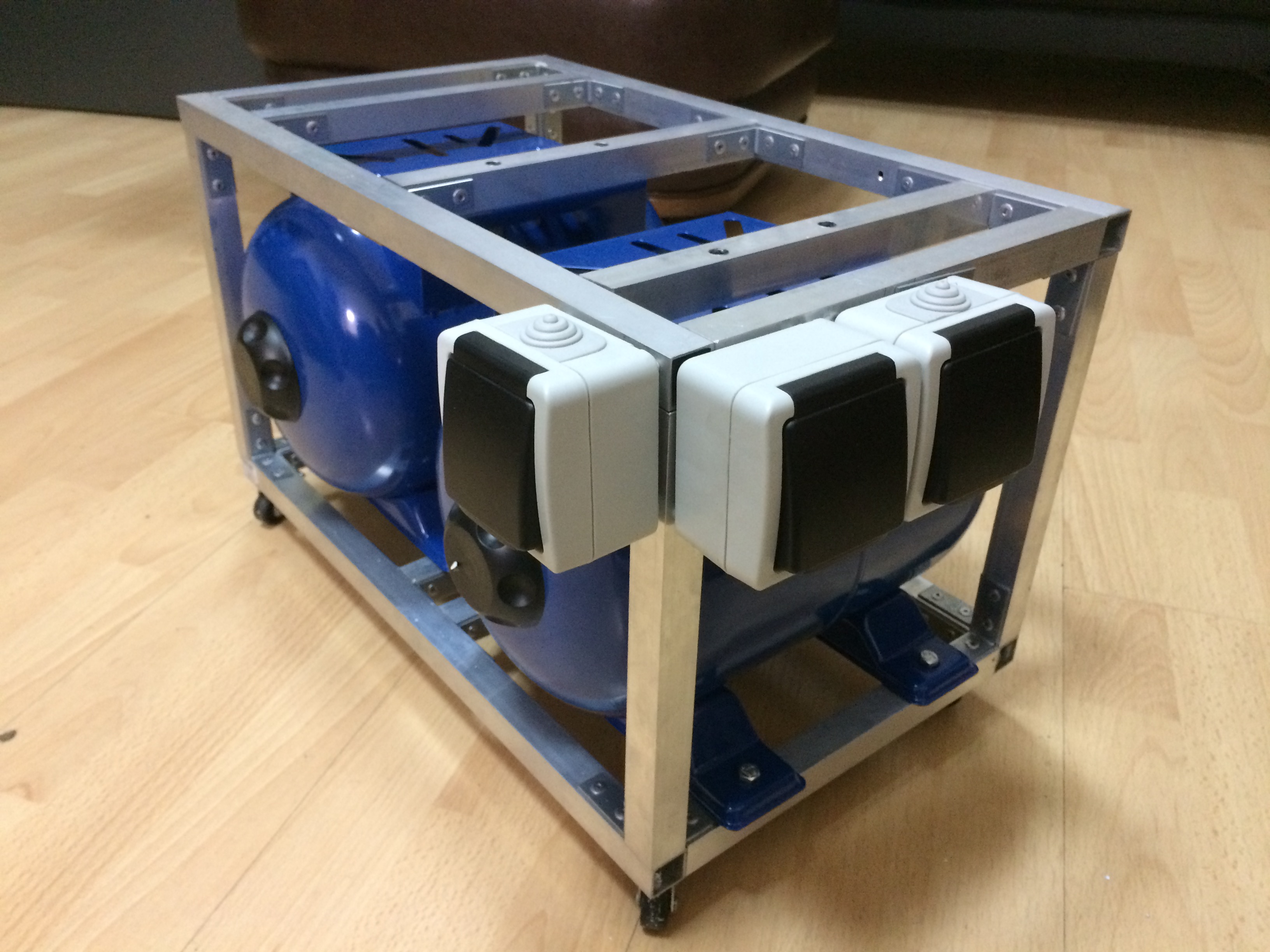

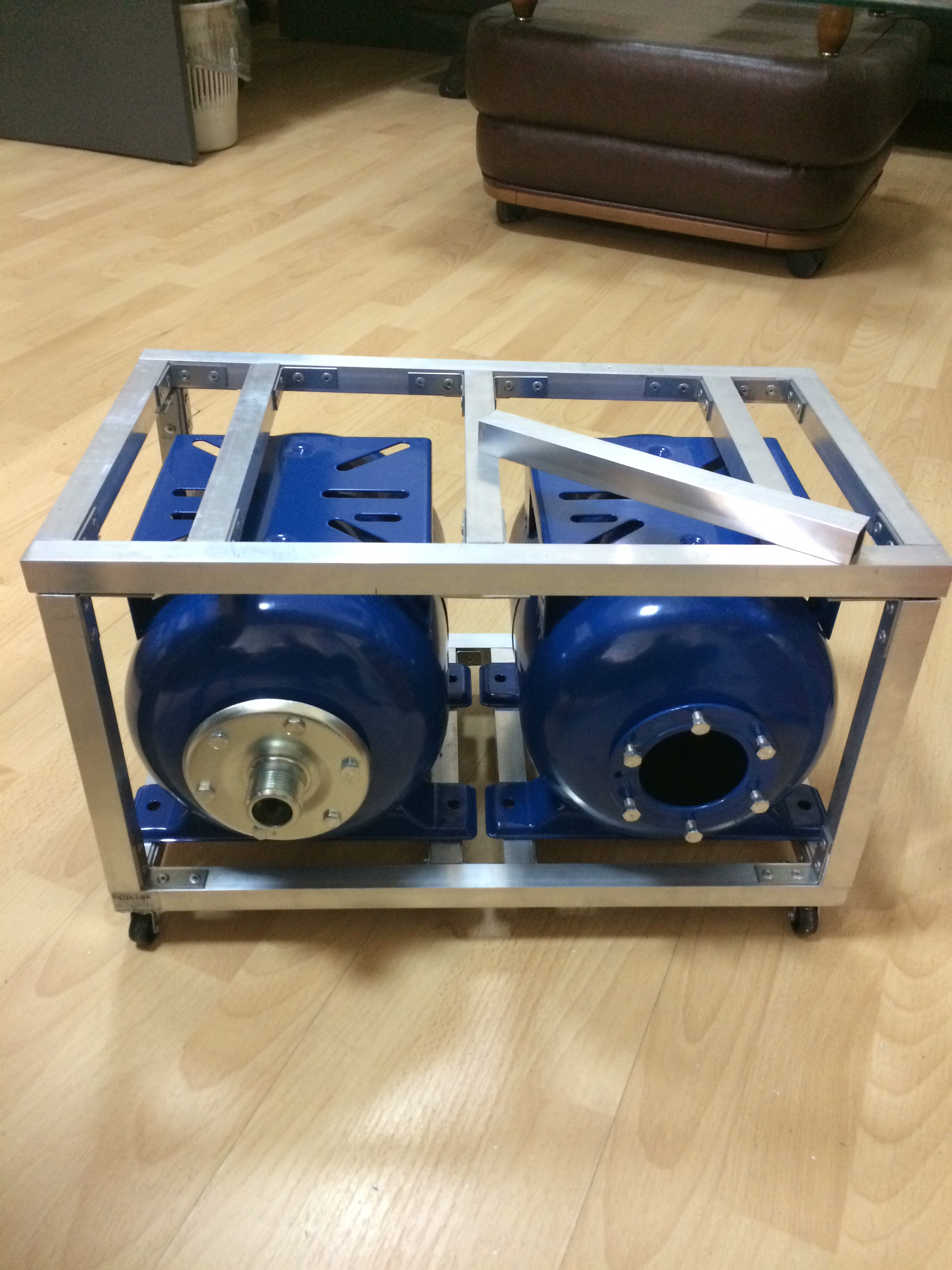

На фото два ресивера, один под воздух в первую камеру инжектора, второй под вакуум. Хотя иногда его отключаю и схему перевожу напрямую "вакуумный насос - вторая камера инжектора", в таком случае глубина вакуума достигается быстрее. В случае "сопливости резинки" вакуумный ресивер немного спасает.

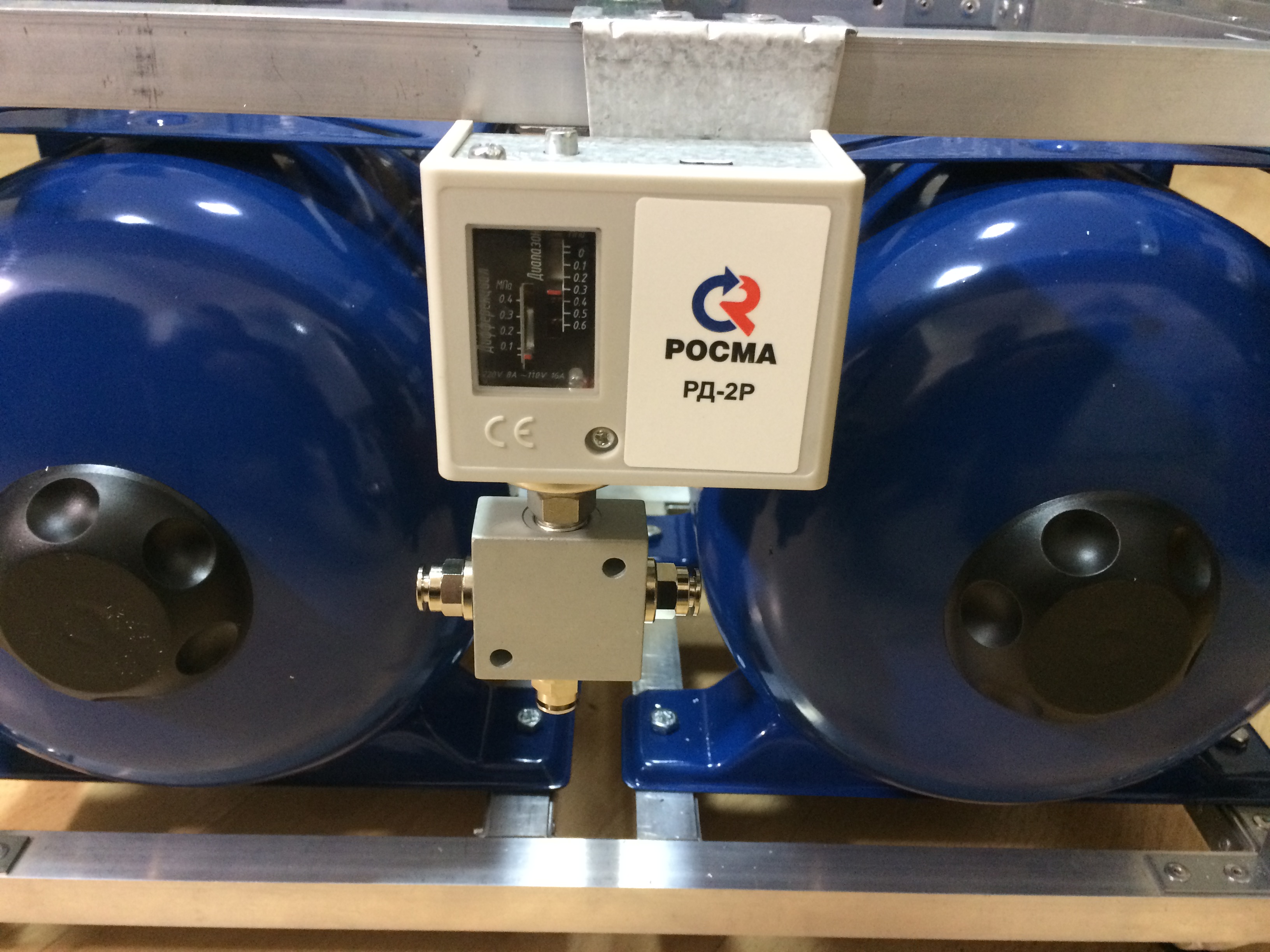

На ресиверах регулируемых клапанов нет (штатные есть), есть промежуточный манометр который показывает давление в баллоне. Регулировкой давления в баллоне управляет реле РОСМА РД-2Р. Настроено на давление 2,5 бара. Бак держит 8.
Подобранный компрессор при мне и на испытаниях маслом не плевался, остатки масла даже если и есть конденсируются в баке и в фильтре регуляторе. Выходная магистраль до инжектора у меня чистая и без масла. Масло не доливаем в компрессор, по идее производителя он не обслуживаемый (уже заправлен маслом). Обслуживать его не планирую ввиду его низкой стоимости 1800 рублей. Сгорит - выкину - поставлю новый. Оптовая база запчастей по холодильникам под боком, полагаю можно найти и дешевле.

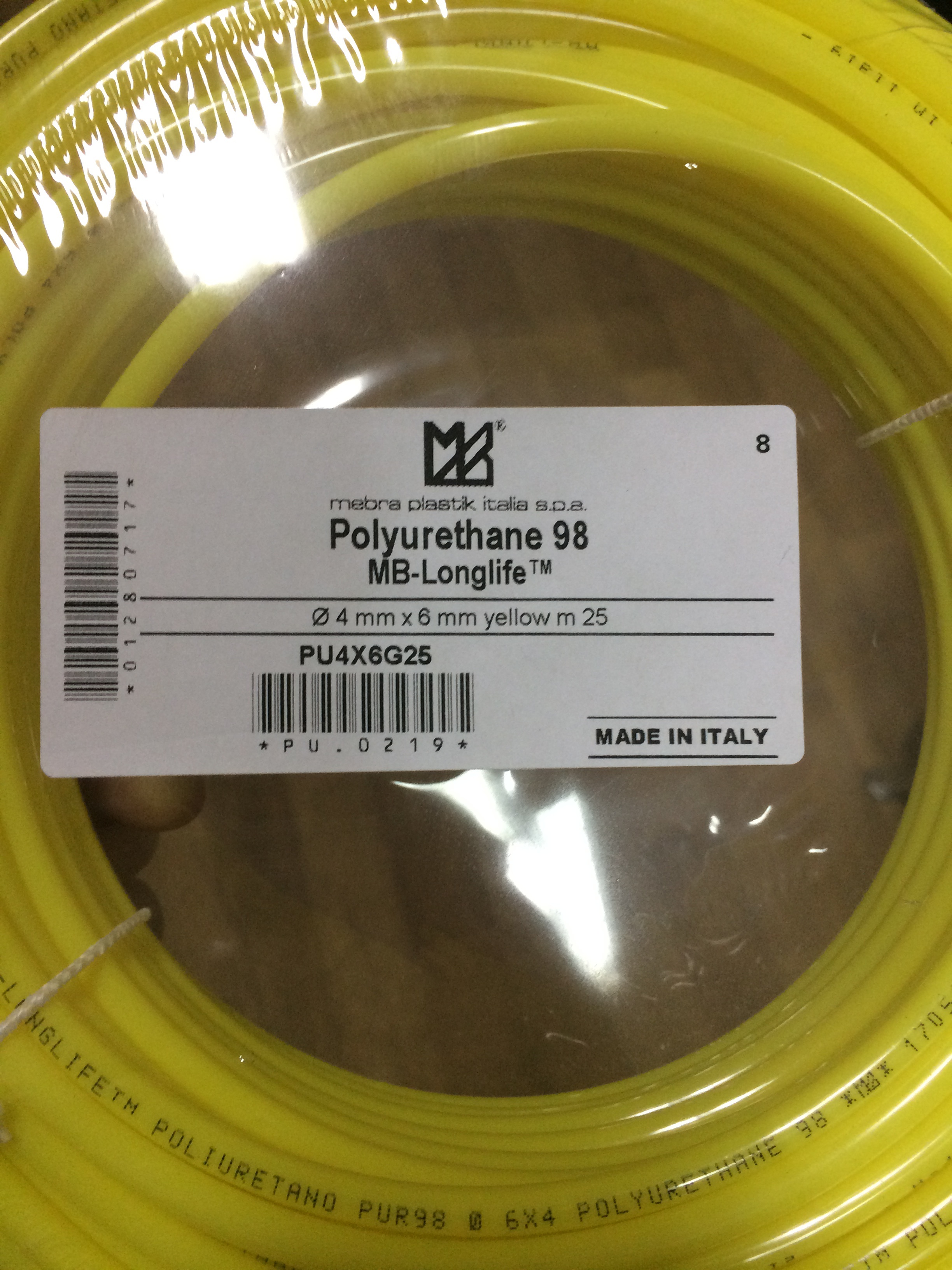

Смонтированное реле и воздушный хаб на 4 порта от промышленной автоматики. разьемы, краны и переходники так же от промышленной автоматики, все спроектировано под шланги 6 мм.

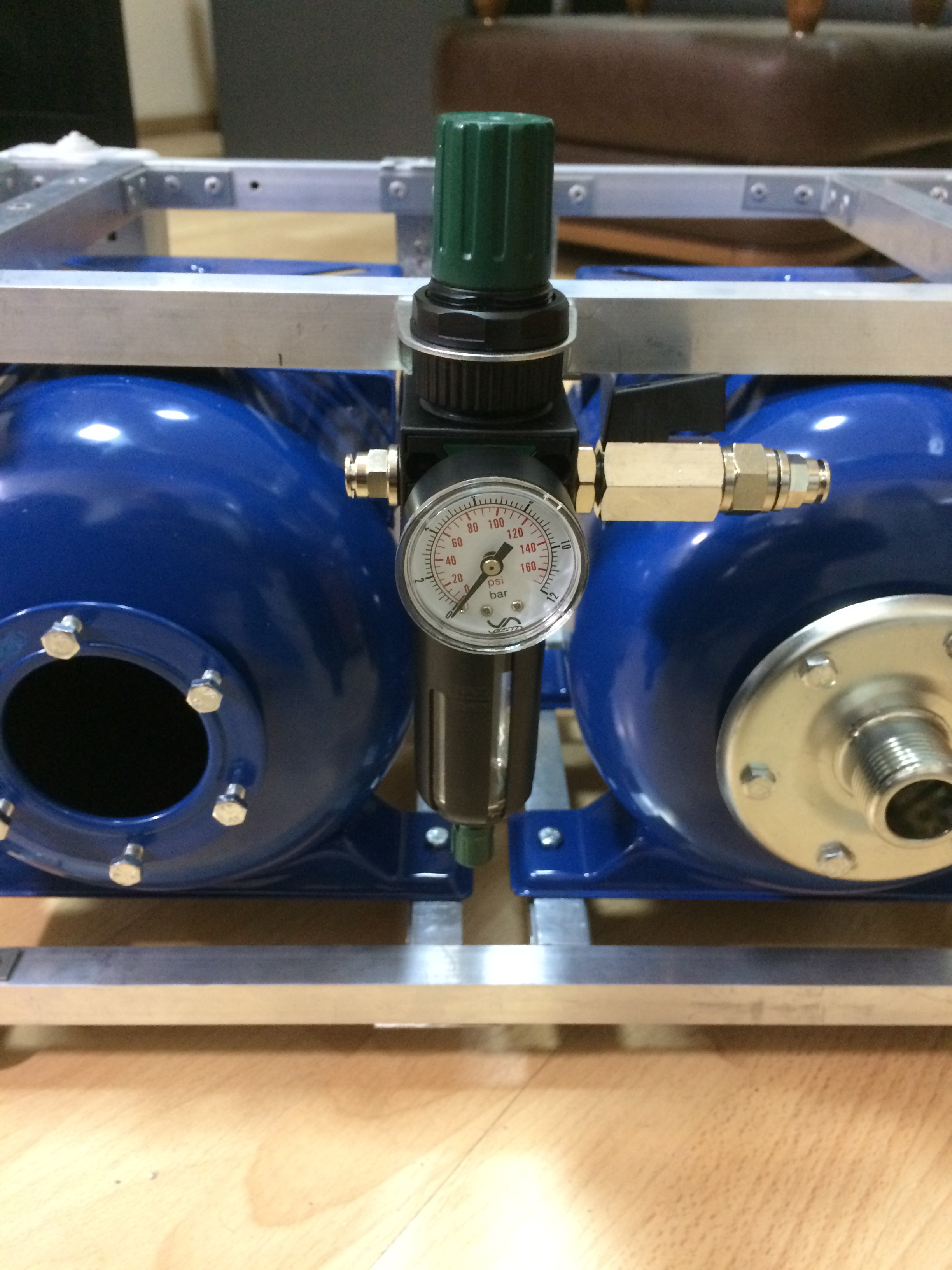

Регулятор давления на выходе станции+манометр+фильтр+клапан+пневмокран. Ноги растут так же из пром автоматики. Баллоны поменялись местами, для удобства и эргономики монтажа.
genJew, В #53 посте 1-я и 2-я картинки "Made in Italy P16050083-OR" подключено к фильтру-манометру-регулятору давления, это что за зверь, для чего нужен?
(genJew 10.08.2018 18:16:36) В случае "сопливости резинки" вакуумный ресивер немного спасает.
Это не иначе как чудо какое-то. Это вам, наверное, показалось.
Цитата
(genJew 10.08.2018 17:57:58) о дискретности таймера. О чем конкретно идет речь?
Это сложно объяснить - я внизу картинку прикреплю, чтобы было понятнее. Это чтобы понизить давление в резинке слегка, а не дофига То есть какбэ для того, чтобы резинка под атмосферным давлением меньше прогибалась вовнутрь формы. Поэтому в этом смысла не больше, чем вакуумном ресивере или оверквотинге, которые вы практикуете. Но и вреда тоже никакого, если это все не использовать.
Цитата
(genJew 10.08.2018 17:57:58) Буду благодарен
Из благодарности впредь выделяйте достаточный (а не избыточный) фрагмент сообщения, прежде чем нажать кнопку "цитата". Оверквотинг очень озлобляет интересующегося читателя. Да и меня, есичесно, слегка раздражает..
(bazzl 10.08.2018 23:44:41)Поэтому в этом смысла не больше, чем вакуумном ресивере или оверквотинге, которые вы практикуете. Но и вреда тоже никакого, если это все не использовать.
С оверквотингом разобрались, исправляюсь. Корректное замечание. По вакуумном ресиверу, если вдаваться в переходные процессы по вакууму - возможно Вы и правы, к сожалению я не эксперт в данном вопросе. Полагаю возможно в нем и нет смысла.
(Olorin 10.08.2018 19:30:28)В #53 посте 1-я и 2-я картинки "Made in Italy P16050083-OR" подключено к фильтру-манометру-регулятору давления, это что за зверь, для чего нужен?
Данный кран, по моему мнению необходим что бы перекрывать магистраль от станции к инжектору, случаи бывают разные. По большому счету можно не использовать, я решил его применить.
Подскажите Ваше мнение по инжектору YASUI? Китайский инжектор как бы не плох. Но все же интересно Ваше личное мнение. Есть желание его приобрести, есть ли в этом смысл?
(Olorin 10.08.2018 19:30:28) В #53 посте 1-я и 2-я картинки "Made in Italy P16050083-OR" подключено к фильтру-манометру-регулятору давления, это что за зверь, для чего нужен?
Данный кран, по моему мнению необходим что бы перекрывать магистраль от станции к инжектору, случаи бывают разные. По большому счету можно не использовать, я решил его применить.
Что мне показалось странным. Дело в том, что Вы используете совмещённый фильтр-регулятор давления. Мне представляется это устройство имеет вход и выход. Вход фильтр-регулятор получает от компрессора (наверно правильно будет от ресивера, который также может собирать влагу или масло?) а на выход должен подключаться пневмоинструмент, в вашем случае - восковой инжектор. В вашей схеме, насколько смог заметить, на выход подключен этот итальянский кран, или клапан....
Какой смысл этого подключения? Возможно на фотографии не показан подключённый инжектор?
