► Как и какие сделать литники , тонкостенная маленкая деталь
Olorin
Пользователь
Регистрация: 20.12.2012

Сообщений: 667
В друзьях у: 3
Голосов: 35 / 3
#1
0 / 0
Добавлено: 23.01.2018 09:17:23


Доброго дня, коллеги.

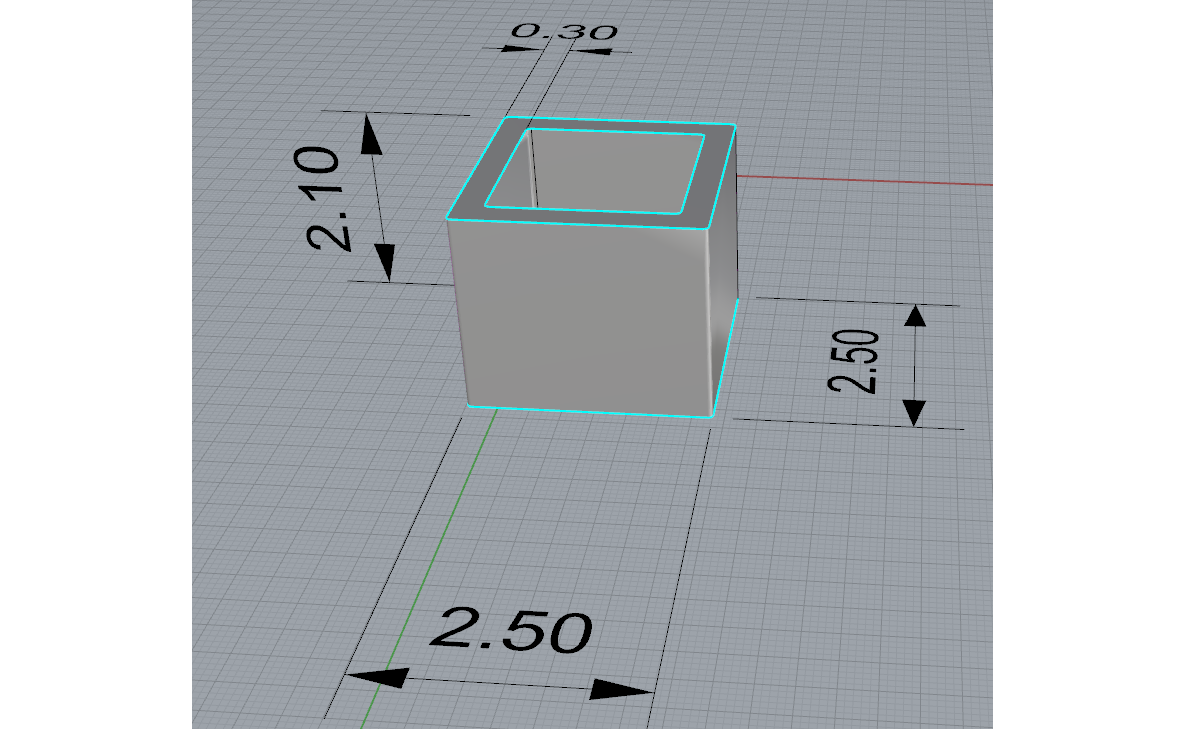

Нужно отлить тонкостенную маленькую деталь из серебра, размеры указаны в мм.
Как построить литниковую систему и какие сечения литников (минимальные) использовать??
- Чтобы пролилось.
- Чтобы, по возможности, проще удалить литники не повредив геометрию изделия.
Таких изделий надо отлить достаточно много, по этой причине хотелось бы по проще удалять литниковую систему.

Да, тянуть квадратный профиль и его резать - не вариант, на стенках планируются технологические отверстия.

Спасибо.
С уважением,
Olorin
Развернуть ⇓
Изменено: Olorin - 23.01.2018 09:18:11
Olorin
Offline
Профиль
Вверх
44serg
Пользователь
Регистрация: 12.02.2014

Сообщений: 732
В друзьях у: 6
Голосов: 90 / 7
#21
0 / 0
Добавлено: 31.01.2018 20:17:41
ame50,

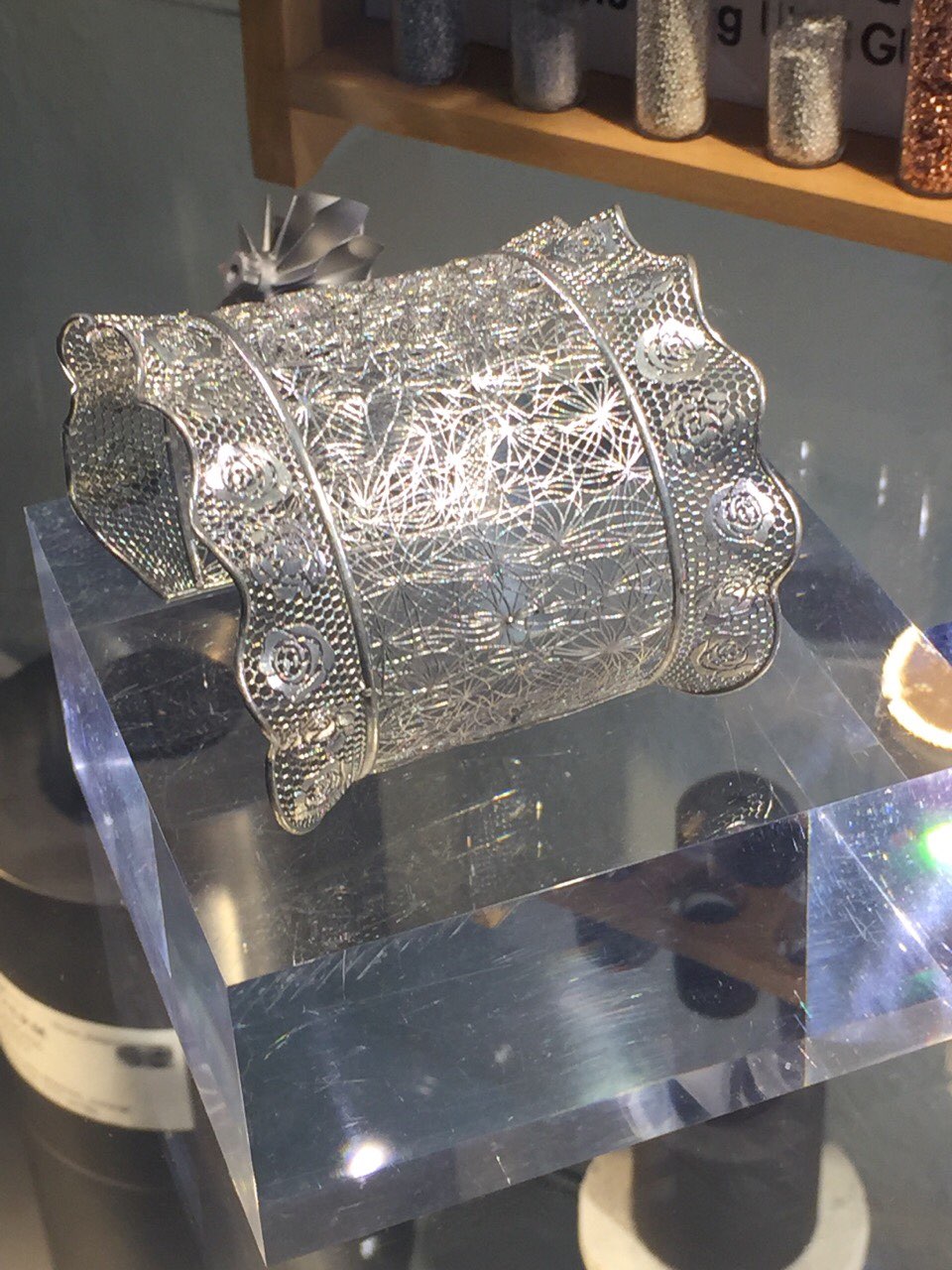

Привет, фото сделанно на одной из выставок в Германии, в рамках рекламы  возможностей литейного оборудования  одной известной фирмы производства литеек..
Offline
Профиль
Вверх
44serg
Пользователь
Регистрация: 12.02.2014

Сообщений: 732
В друзьях у: 6
Голосов: 90 / 7
#22
1 / 0
Добавлено: 31.01.2018 20:21:11
korobtsov-alex,

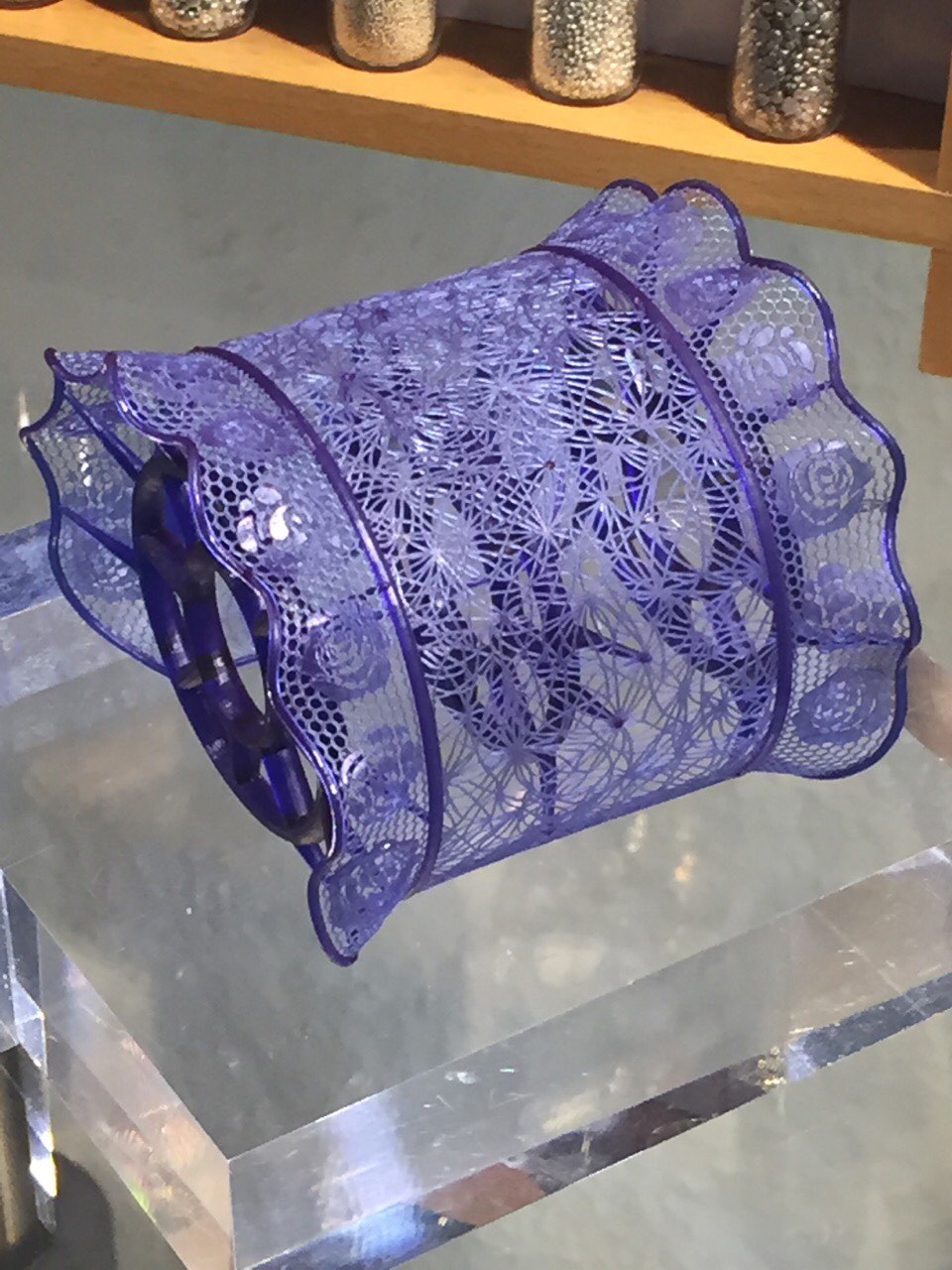

Как вы уже поняли в производстве данной восковки использовался труд 3д принтера...полимерного. .
Offline
Профиль
Вверх
korobtsov-alex
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5844
В друзьях у: 17
Голосов: 910 / 24
#23
0 / 0
Добавлено: 01.02.2018 10:39:20
44serg,
У моих "конкурентов" принтер Aureus, позволяет создавать подобные кружева, видел несколько работ.
А вот при работе с инжектором и резинками, восковки с толщинами менее 0.4 мм как правило плохо проливаются.
Но как писал выше, надо пробовать, может и получится. Хотя я бы при решении данной задачи сделал бы пропаянную трубку квадратного сечения, после нарезал необходимой длины.
Offline
Профиль
Вверх
ame50
Пользователь
Регистрация: 17.01.2015

Сообщений: 1371
В друзьях у: 4
Голосов: 59 / 13
#24
0 / 0
Добавлено: 01.02.2018 20:44:04
44serg,
скажу честно, впечатляет !
И само изделие, красота, да и только и его размеры !!!
Offline
Профиль
Вверх
44serg
Пользователь
Регистрация: 12.02.2014

Сообщений: 732
В друзьях у: 6
Голосов: 90 / 7
#25
0 / 0
Добавлено: 02.02.2018 13:32:44
ame50,
Согласен полностью, изделие объемное и легко смотрится ....но на мой взгляд ему место на витрине а не на руке у покупателя...
Offline
Профиль
Вверх
44serg
Пользователь
Регистрация: 12.02.2014

Сообщений: 732
В друзьях у: 6
Голосов: 90 / 7
#26
3 / 0
Добавлено: 02.02.2018 13:37:21

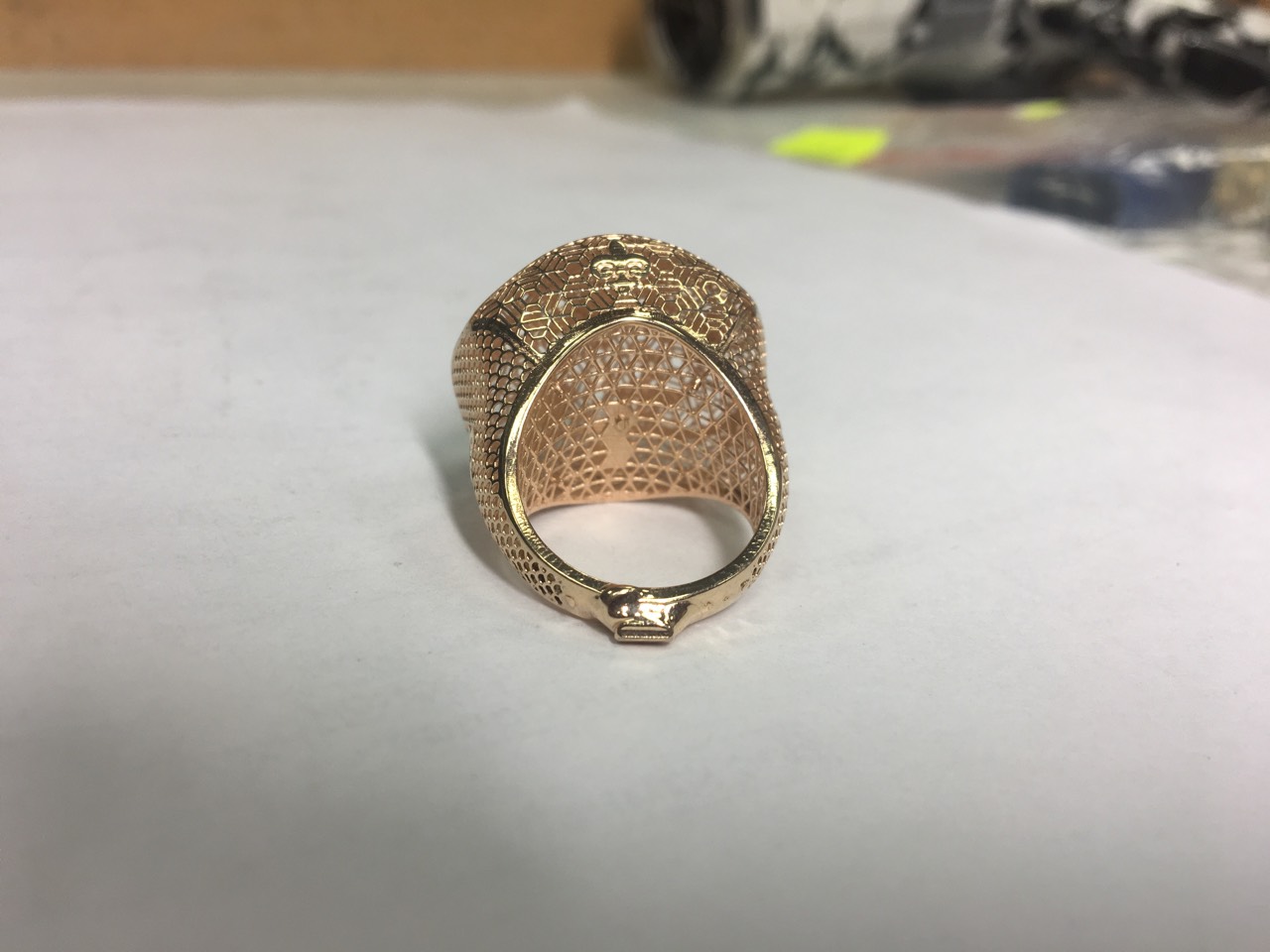

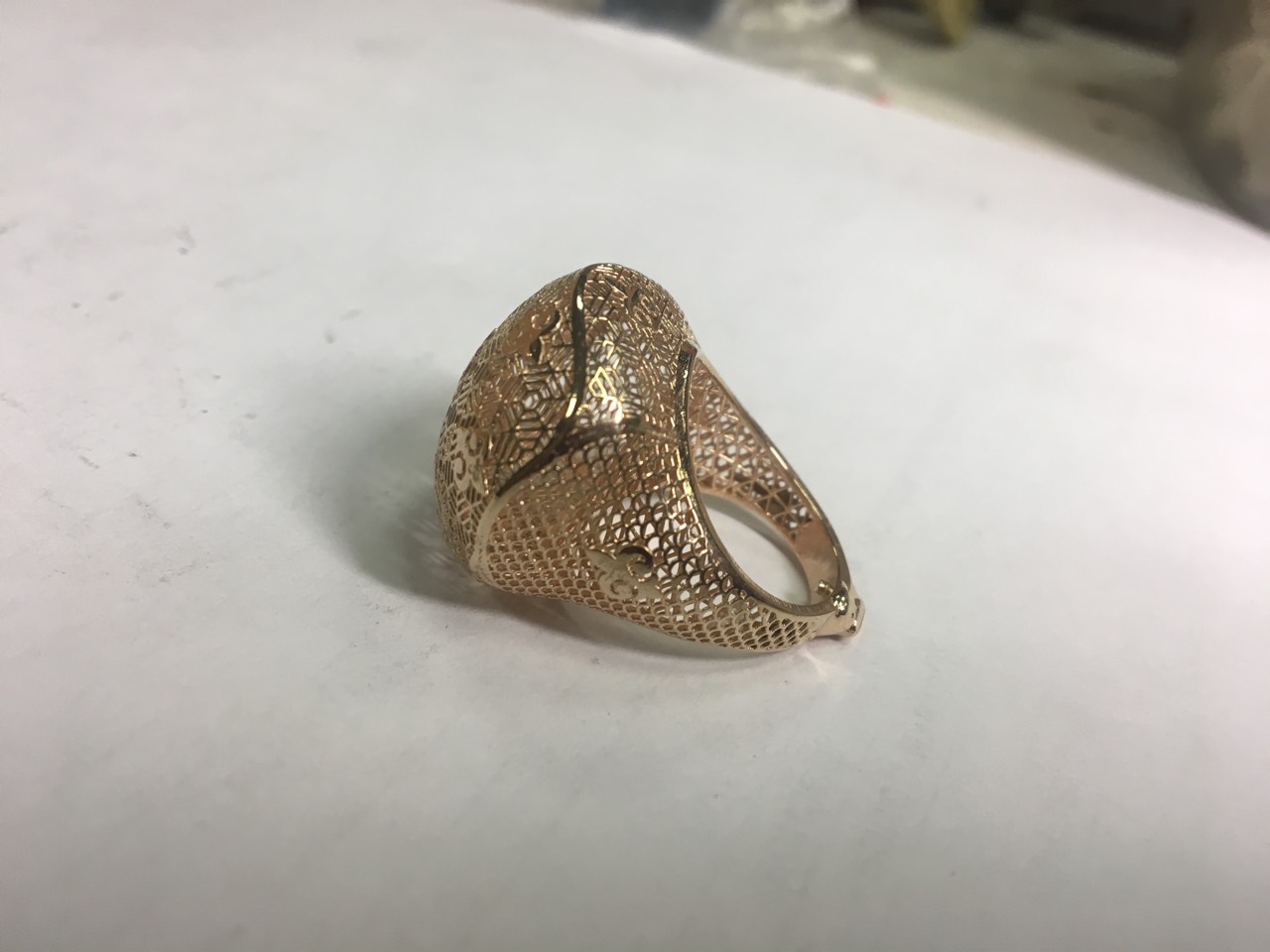

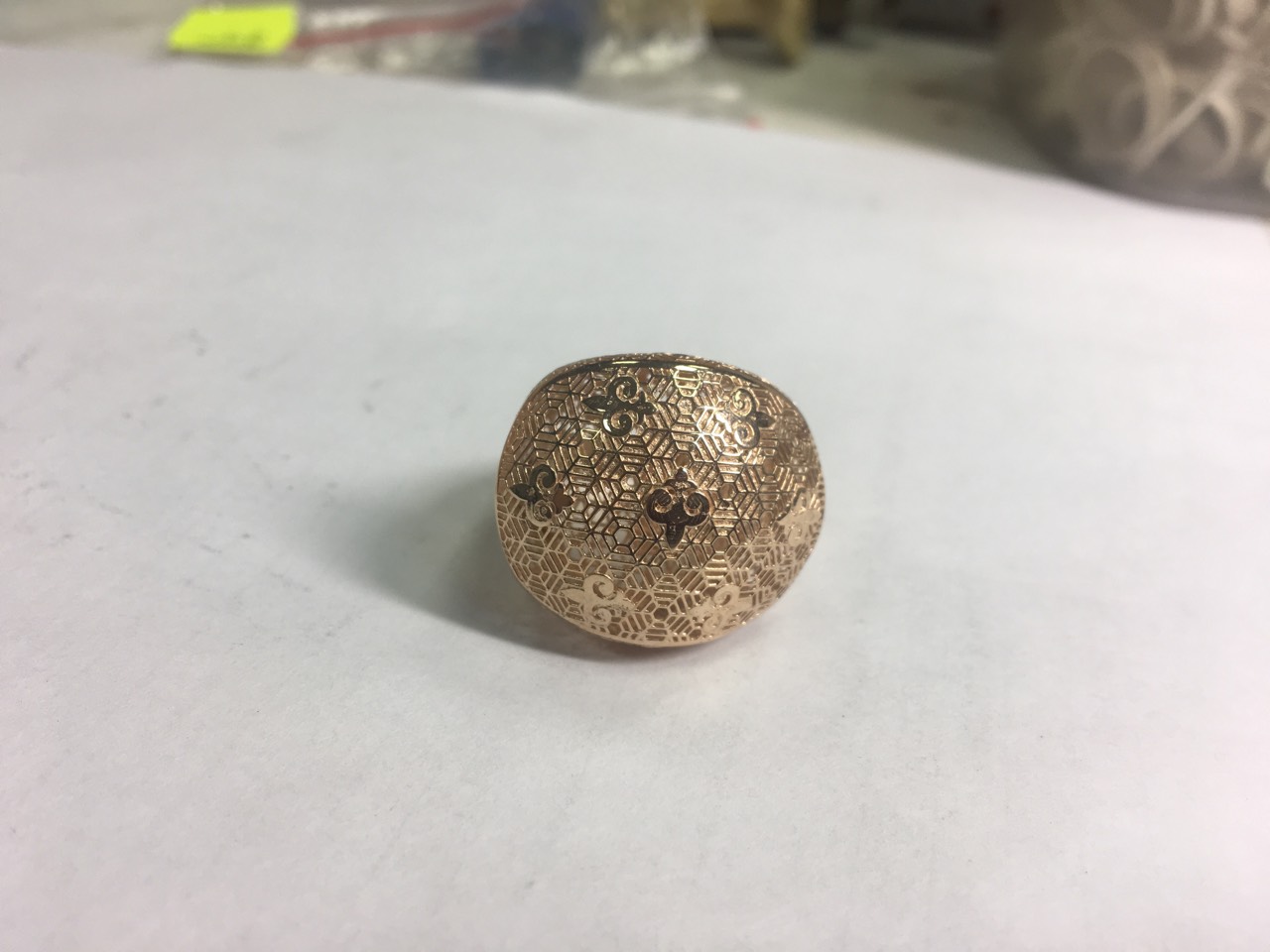

Вот еще из этой же оперы, моих рук отливка :biggrin2:  :biggrin2:


Offline
Профиль
Вверх
44serg
Пользователь
Регистрация: 12.02.2014

Сообщений: 732
В друзьях у: 6
Голосов: 90 / 7
#27
0 / 0
Добавлено: 02.02.2018 13:38:42
Восковка с 3д принтера полимер
Offline
Профиль
Вверх
ремесленник
Пользователь
Регистрация: 01.10.2010
Откуда: Предгорья Алтая

Сообщений: 8629
В друзьях у: 21
Голосов: 806 / 34
#28
0 / 0
Добавлено: 02.02.2018 14:47:38
Цитата
Вот еще из этой же оперы, моих рук отливка
thumbup2  Уух. Как-же такое отливать????
Вакуумное литьё и перегретая опока ? На моей центробежке, точно не прольётся такое.
Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.
Offline
Профиль
Вверх
Ancle Fedor
Модератор
Регистрация: 25.06.2013
Откуда: Владимир

Сообщений: 2596
В друзьях у: 18
Голосов: 246 / 21
#29
0 / 0
Добавлено: 02.02.2018 17:13:11
44serg,
Искреннее Спасибо за наглядное пособие  :) .
Литник чётко виден. А то я начал даже немного сомневаться, как такие модели льют... (Тонкости литья - это отдельный разговор)
ремесленник,
IMHO и то и другое. Хотя по перегреву... сомневаюсь... Думаю формасса имеет определённый ньюанс. Наверное...

Пока.
Олег.
© Жизнь такова, какова она есть, и больше никакова.....  © Я с вами не ругаюсь и не спорю... Я просто подробно объясняю, почему я прав :) .
Offline
Профиль
Вверх
44serg
Пользователь
Регистрация: 12.02.2014

Сообщений: 732
В друзьях у: 6
Голосов: 90 / 7
#30
0 / 0
Добавлено: 02.02.2018 17:37:29
Цитата

Цитата
(44serg 02.02.2018 13:37:21) Вот еще из этой же оперы, моих рук отливка
Уух. Как-же такое отливать????
Вакуумное литьё и перегретая опока ? На моей центробежке, точно не прольётся такое.


САМ






Цитата

Цитата
(44serg 02.02.2018 13:37:21) Вот еще из этой же оперы, моих рук отливка
Уух. Как-же такое отливать????
Вакуумное литьё и перегретая опока ? На моей центробежке, точно не прольётся такое.
Сам не поверил , что все прольется без проблем с первого раза. ПОДСАДИЛ ЭТУ ВОСКОВКУ К ОБЫЧНЫМ ИЗДЕЛИЯМ ПОВСЕДНЕВНОГО ЛИТЬЯ БЛИЖЕ К ВЕРХУШКЕ ЕЛКИ, ТЕМПЕРАТУРУ МЕТАЛЛА ПОДНЯЛ НА 20 ГРАДУСОВ ОТ ОБЫЧНОЙ ТЕМПЕРАТУРЫ ЛИТЬЯ.....И ОППППА ВСЕ ХОРОШО. .
(ТЕМПЕРАТУРА ОПОКИ 500 ГРАДУСОВ,  МЕТАЛЛА 1040)
ФОРМОМАССА ПРАВДА БЫЛА ДЛЯ ВЫСОКОТЕМПЕРАТУРНЫХ СПЛАВОВ С ХИТРЫМ РЕЖИМОМ ПРОКАЛКИ!!!! ВЕРХНЯЯ ПОЛКА 850 ГРАДУСОВ, НО ЭТО ЛИШЬ ДЛЯ ТОГО ЧТО БЫ ПОЛИМЕР ВЫГОРЕЛ БЕЗ ОСТАТКОВ ЗОЛЫ....
А тАК ВСЕ КАК ОБЫЧНО Донновакуумным Методом ЛИТЬЯ НА Индутерме
Offline
Профиль
Вверх
44serg
Пользователь
Регистрация: 12.02.2014

Сообщений: 732
В друзьях у: 6
Голосов: 90 / 7
#31
0 / 0
Добавлено: 02.02.2018 17:44:46
Ancle Fedor,
Да незачто, не жалко..да были небольшие косячки в виде облоя , залитые металлом ячейки ..но исправимо...
Цель была не изделие изготовить, а проверить данный полимер на профпригодность :biggrin2:  и способность литейки это пролить, все получилось, сегодня этот шедевр ушооооол в переплавку сразу после фотографирования :(  :brows:
Offline
Профиль
Вверх
Olorin
Пользователь
Регистрация: 20.12.2012

Сообщений: 667
В друзьях у: 3
Голосов: 35 / 3
#32
0 / 0
Добавлено: 02.02.2018 18:03:19
Цитата


Цель была не изделие изготовить, а проверить данный полимер на профпригодность
44serg,

не томите, что за полимер такую красоту позволяет вырастить и что за принтер??
Olorin
Offline
Профиль
Вверх
ame50
Пользователь
Регистрация: 17.01.2015

Сообщений: 1371
В друзьях у: 4
Голосов: 59 / 13
#33
0 / 0
Добавлено: 02.02.2018 18:07:25
44serg,
и не жалко было переплавлять ?
насчет восковки, вы что формовали и обычные воскови и из полимера?

Или просто разместили ее в верхней части елки из полимера?
Offline
Профиль
Вверх
44serg
Пользователь
Регистрация: 12.02.2014

Сообщений: 732
В друзьях у: 6
Голосов: 90 / 7
#34
1 / 0
Добавлено: 02.02.2018 18:35:36
Цитата

44serg,
и не жалко было переплавлять ?
насчет восковки, вы что формовали и обычные воскови и из полимера?

Или просто разместили ее в верхней части елки из полимера?
Кстати можно на Ты..нет не жалко опыт дороже стоит, да и восковка за Так досталась.
Да да подпаял ее к обычным восковкам , а что она может испортить? Мало ли зола от нее останется так она это кольцо и испортит.
Offline
Профиль
Вверх
44serg
Пользователь
Регистрация: 12.02.2014

Сообщений: 732
В друзьях у: 6
Голосов: 90 / 7
#35
0 / 0
Добавлено: 02.02.2018 18:41:48
Цитата

Цитата
(44serg 02.02.2018 17:44:46)

Цель была не изделие изготовить, а проверить данный полимер на профпригодность
44serg,

не томите, что за полимер такую красоту позволяет вырастить и что за принтер??
Да я фиг его знает...какойто желтый , принтер что то типа инвиж на..я в подробности не вдавался, все это принесли манагеры для рекламы своего принтера и полимера, для оказания услуг...
Я в их услугах не нуждался, по этому не запомнил...в понедельник подниму документы отпишусь что к чему и с чем едят.
Offline
Профиль
Вверх
ame50
Пользователь
Регистрация: 17.01.2015

Сообщений: 1371
В друзьях у: 4
Голосов: 59 / 13
#36
1 / 0
Добавлено: 02.02.2018 18:59:03
44serg,
а Индутерм они вам тоже принесли......шутка !
Это я так, от зависти. (белой зависти)
Offline
Профиль
Вверх
44serg
Пользователь
Регистрация: 12.02.2014

Сообщений: 732
В друзьях у: 6
Голосов: 90 / 7
#37
0 / 0
Добавлено: 02.02.2018 19:19:34
ame50,
Евгений Ваганович.? Не.....  :biggrin2:   :biggrin2:   :biggrin2:   :biggrin2:   :biggrin2:   :biggrin2:   :brows:   :brows:
+ 1  к силе
Изменено: 44serg - 02.02.2018 19:20:34
Offline
Профиль
Вверх
ame50
Пользователь
Регистрация: 17.01.2015

Сообщений: 1371
В друзьях у: 4
Голосов: 59 / 13
#38
0 / 0
Добавлено: 02.02.2018 19:37:05
44serg,
не....
остальное не понял......???
Offline
Профиль
Вверх
44serg
Пользователь
Регистрация: 12.02.2014

Сообщений: 732
В друзьях у: 6
Голосов: 90 / 7
#39
0 / 0
Добавлено: 02.02.2018 20:13:45
Цитата

44serg,
не....
остальное не понял......???
У вас было 26 голосов , теперь 27
Offline
Профиль
Вверх
ame50
Пользователь
Регистрация: 17.01.2015

Сообщений: 1371
В друзьях у: 4
Голосов: 59 / 13
#40
0 / 0
Добавлено: 02.02.2018 20:23:10
44serg,
Теперь понятно, спасибо !
Offline
