Ребята, поделитесь фотографией как у вас сделана вытяжка, или вытяжной шкаф для муфельной печи

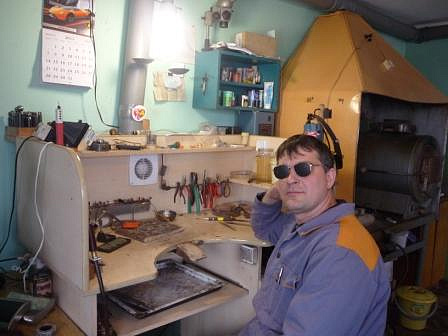

Справа от меня. В жёлтов вытяжном шкафу стоит.

Тут уже можно сказать что шкаф вытяжной.... У коллег в лаборатории литья просто зонтики в 2 раза примерно больше чем печи на шпильках в потолок. Чем ниже ессно тем лучше, но головой биться будут сотрудники. Если идеал то как выше на фото, со всех сторон. Вообще вопрос не очень ясен.. вытяжка она и есть вытяжка, из чего можно из того и делают. Чем лучше тянет тем лучше для дыма, но хуже для работающих, шум и сквозняки.

Ну да. Шкаф вытяжной. У меня там и литейка вся. Ну и похимичить когда, тоже там.

Ремесленник, вытяжку сделали прямиком с печки, или шкаф "собирает" дым, прущий по зазорам у дверцы?

Санчос,
У моей муфельной печке, прямо посерёдке задней стенки камеры, есть отверстие. Там раньше термопара, по моему, ставилась. Термопару я перенёс в другое отверстие. А в это отверстие, соорудил вытяжную трубу. Ну как трубу, поставил трубку на 20 и вывел её через корпус печи наружу. Сзади. На трубку одет обычный садовый резиновый шланг, который просто вставил в отверстие вытяжки. Соорудил как временный вариант, ради эксперимента. Но он и прижился...
Немного дыма и через дверку выходит. Если ставлю опоки выжигать в рабочий день, то конечно немного воняет. Но я обычно ставлю опоки вечером, в конце рабочего дня. Ставлю на длинный цикл прокалки. Утром прихожу и отливаюсь. Особой вони уже нет.

Учитывая, что моя "мастерская" расположена в обычной двухкомнатной квартире, решил от "вони" при выжиге воска (которую на дух моя семья не переносит) сделать таким образом (правда до конца не доделал...   , но работать, я думаю, будет).
Из подручных средств.
Вот моя маленькая муфелька на окне.


Вот её передняя "панель" со смотровым окошком.

А вот "это" осталось "прикрутить" к этому отверстию.



Плюс перепрограммировать систему управления скоростью вентилятора и включения/выкл его при определённой температуре ...
Затраты: кулер из коммутатора + 2 гофрированные канализационные трубки (для раковины) ("садятся" друг на друга как родные) + сделать переходник от муфеля до трубы (думаю спаяю из площадки меди и кольца (аля каст для глухой закрепки ).
Пока.
Олег.

Ancle Fedor,
Надо полагать, - печку планируется разгонять до температуры, чуть ниже температуры плавления этих кишечек?

Спасибо! У меня пм8 на балконе вентилируется (высоко+ продуваемый угол здания) даже сквозняками, копоти нет. А в гараже хочется поселить печко побольше, литров хотя бы на 50, печной дымоход вывести на улицу. Ставить улитку с металлическим рабочим колесом, или врезать в конце дымохода эжектор,  и дуть туды дешевым пластиковым канальником?

Olaf,
Олег Николаевич, Неа ... планируется регулировать обороты вентилятора. Минимальных его оборотов для вытяжки  именно "вони" IMHO хватит. Сделаю - попробую - отпишусь. А если сгорит - ну отрицательный результат - тоже результат .
Хотя, думаю, всё будет нормально.
Планирую эксперементировать до 1000С. (Внешняя "обечайка" разогревается не выше температуры кипения воды).
Пока.
Олег.

Но прокачивать то будет горячие газы из печи.

Вот правильный подход. Только врезать не обязательно в конце трубы.
Именно по такой схеме строил одну из вытяжек из дренажных и сантехнических пластиковых труб.
Кстати вытяжной купол можно сделать и из плотного картона.
Но есть одна хитрость

Олег, давай дождёмся конца моего эксперимента .

Учитывая , что печка как-бы герметична (почти)... посмотрим... поживём - пожуём.

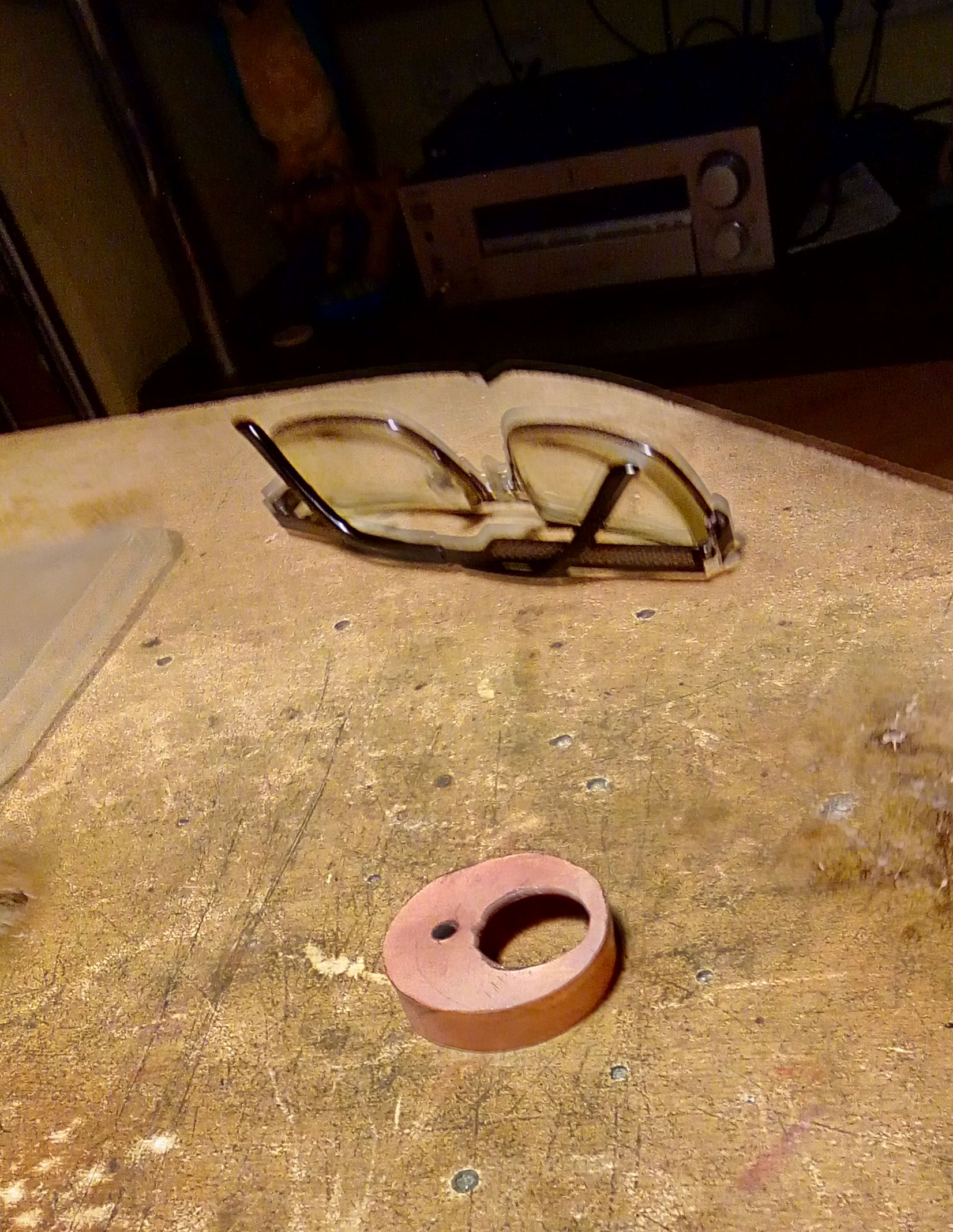

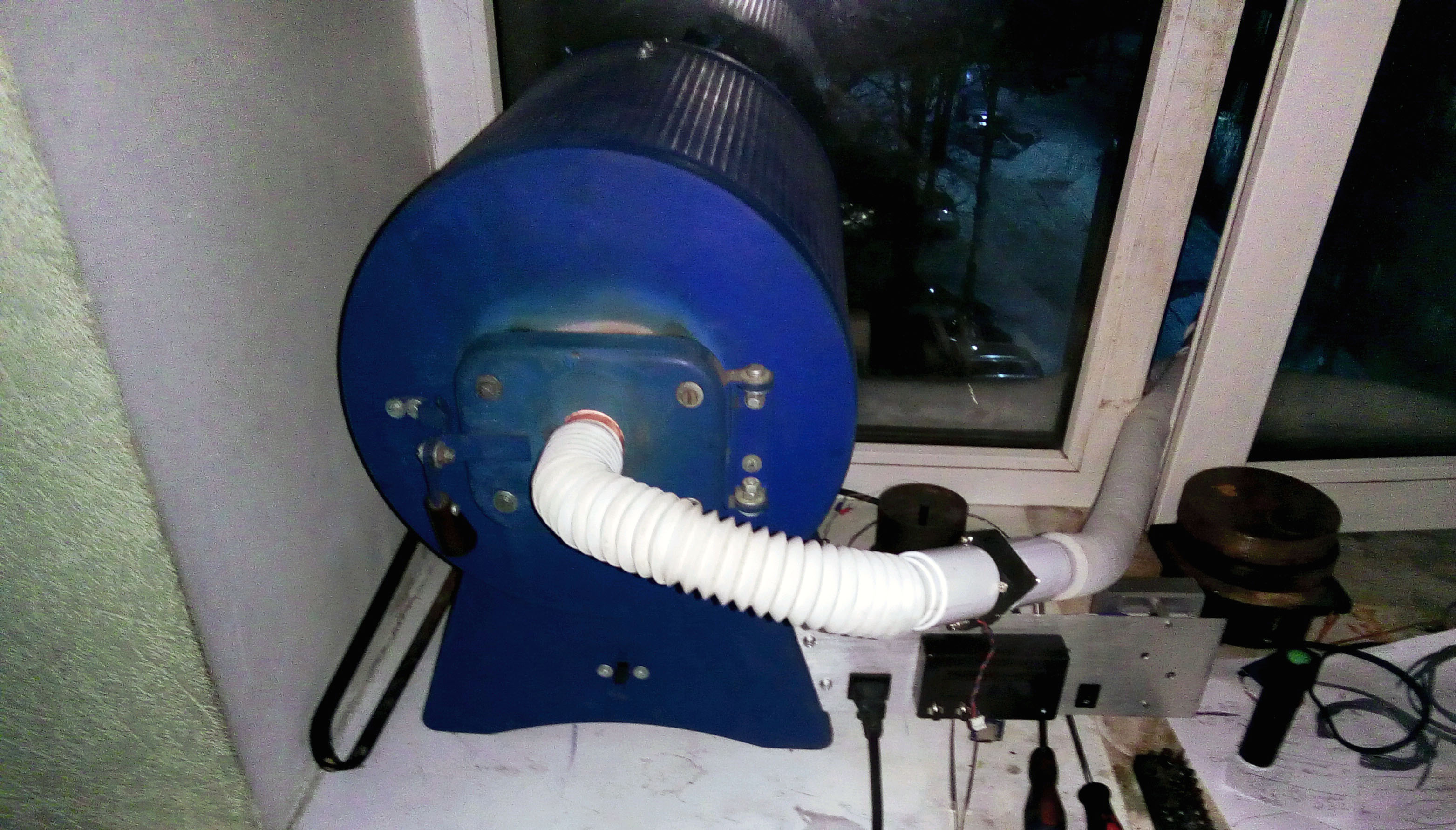

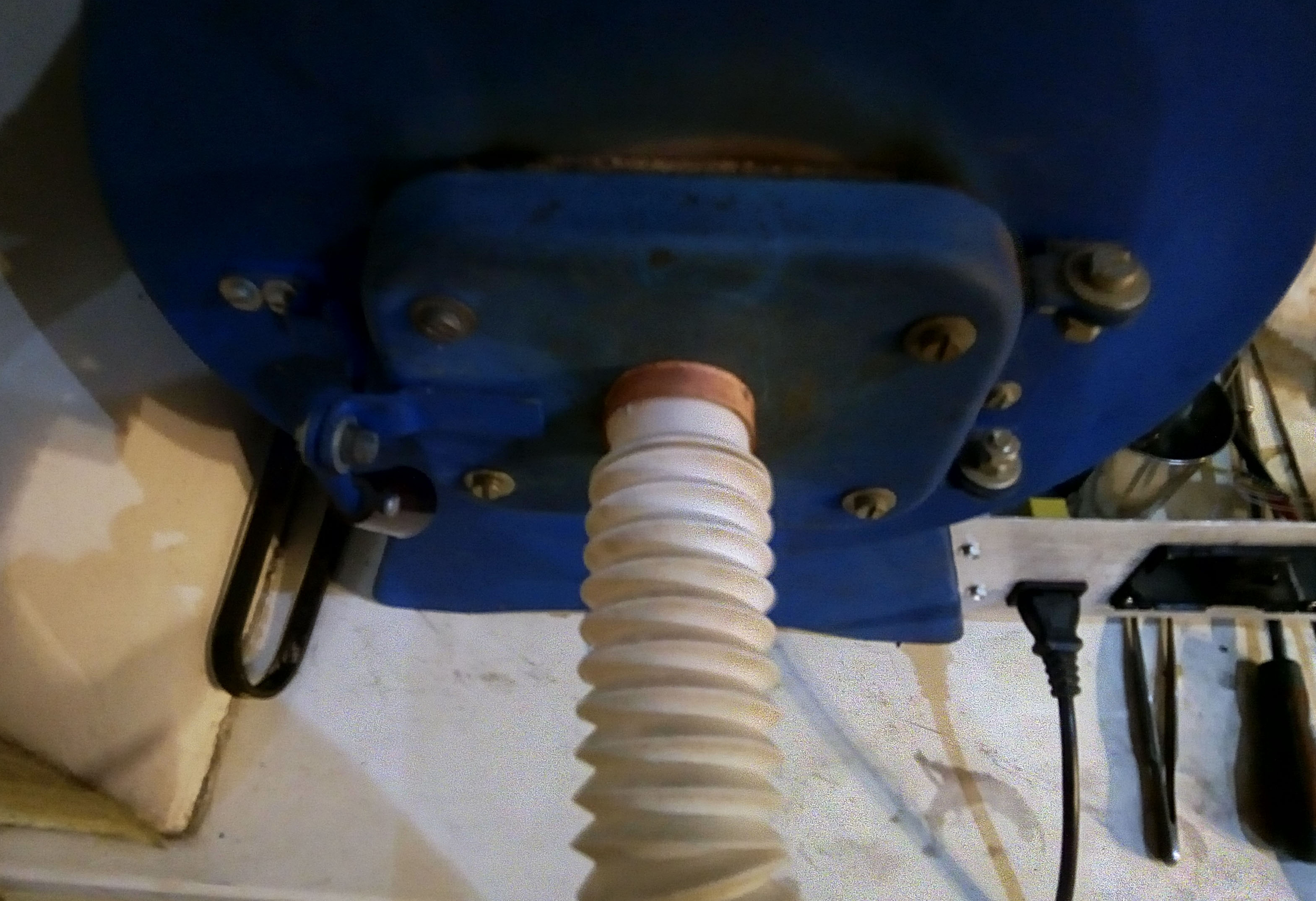

Сегодня "доделал" свои "задумки, Спаял медную муфту соединения передней крышки с "трубопроводом", но уже пора просто отдохнуть...
Пока не подключил электричество к "вытяжке". И саму муфельку естественно не включал.
К сожалению у меня время на "опыты" - только выходные... Завтра на работу.
Извините за качество фото.

Из меди плохая идея для переходника. Слишком теплопроводна. Я бы думал в направлении асбеста или базальта с обмазкой глиной под диаметр гофра. Как Вам идея?

ну это уж совсем "подножный" вариант    . На фоне стоимости приличных футеровок, ценой зонта можно пренебречь     Правильнее, наверно, вытягивать основной кумар прямо из печки, а с купола забирать просочившуюся вонючку? Ведь, вытяжка прямо из печи гарантирует не слабый приток свежего воздуха (кислорода).

Хорошо.

Тогда уж титан.
Да хоть из пемзы выпилить

Вернее подручный.
Картон 2 мм., был загрунтован жидким стеклом, этим же стеклом была затем наклеена алюминиевая фольга.
Режется по выкройке и собирается на попзаклёпки повеселее чем тоже кровельное железо.
Сделалась вытяжка за два дня и смешные денежки, а отработала 6 лет, и осталась в наследство следующим арендаторам.

Ancle Fedor,
Ох и поплавится вся эта лабуда...особенно у печки... Огнеопасно больно!
Может тонкие алюм.листы гденить найдете...хотябы чтобы от печки отходили сантиметров на 20-30.... А потом и гофру пластиковую можно! Не?

Ancle Fedor,
я до последнего надеялся что этот вентилятор с пластиковыми трубами будит вдувать воздух в печь-а нет..Воздух нагретый до 1000 гр трожки опалит тонкие крылышки кулера
Если еще не успело сгореть-еще не поздно все исправить!!! Ставьте тот же вентилятор но на вдув в печь а с другой стороны муфеля вывести не пластмассовую трубку с не пластмассовой гофрой в открытое окно.

При конструировании вытяжки надо не забывать что вентилятор как насос любой имеет две характеристики кубатура и напорность. Кубатура понятно.. производительность, а напорность это способность работать на сопротивление среды. Так вот лопастные вентиляторы имеют очень хорошую производительность но никакую напорность. И наоборот, улиточные (центробежные) имеют низкую производительность и большую напорность. Практически лопастные ставят например в форточку, с двух сторон свободный объём и отличные результаты. На трубе они рычат, но воздух стоит на месте практически, так как он не может его протолкнуть. Канальные это среднее между улиточными (высоконапорными турбинными) и лопастными. Для экономии размеров. Там лопасти стоят на некий средний угол между лопастными и турбинными.

Вдувать или выкачивать воздух из печки, это конечно не дело, товарищи.
Во первых нарушится равномерность температуры, а если печка к тому же заставлена опоками, то это вообще может усугубить неправильное распределение тепла и показания термопары.
К чему ведёт нарушение прокалочного режима, думаю напоминать не стоит.
И опять же - переохлаждение камеры не приведёт ли к перегреву обмотки?

В цеху
