Не проливается ёлка из серебра (вакуум) , Перемычку не предлагать
Пользователь
Регистрация: 28.02.2016
Откуда: Default City (Москва)

Сообщений: 796
В друзьях у: 0
Голосов: 28 / 11
Всем привет. Не получается нормально пролить ёлку из серебра. Вес ёлки 100 гр + 5 гр на пятак. Насос вакуумный тянет хорошо, доходит до -90 кПа

Лигатура стандарт. 1% цинка и медь. Больше там НИЧЕГО нет и быть не может. Покупал чистоту

Режим прокалки


Металл вливаю за пол секунды или даже быстрее.

Формомассу мешаю 6 минут + 2 минуты на вакуум
Металл при заливке жидкий как ртуть.
Плавлю бензином.
Опока 75*170
Расстояние от изделия до стенки опоки  ~5мм
Основной брак с хвостами, они не пролиты почему-то. Пролиться только один, тот что в центре. Делать перемычку между головой и хвостом не предлагать, мастер модель была отлита без перемычки. а литник был вообще в теле хамелеона а не в хвосте.

Кулоны (их два на фото) ещё хуже, они на половину только пролились.

Отверстий в опоке достаточно много



Цвет гипса белый после прокалки. Но есть небольшие подтёки


Пример не пролитого хвоста



Пример пролитого хвоста (идёт спиралью) Пролился нормально только тот что стоял в центре





Пример не пролитого кулона

У кулонов разный длинны литник. Сделал это что бы посмотреть на зависимость от расстояния стенки к изделию. Тот что длинее (слева) пролился чуть лучше





Вид ёлки



Изменено: Greno4ka - 04.11.2017 14:37:31
Чтобы строить, надо знать, надо овладеть наукой.А чтобы знать, надо учиться. Учиться упорно,терпеливо. Учиться у всех – и у врагов и у друзей, особенно у врагов. Учиться, стиснув зубы, не боясь, что враги будут смеяться над нами, над нашим невежеством.
Пользователь
Регистрация: 03.09.2013

Сообщений: 795
В друзьях у: 1
Голосов: 78 / 5

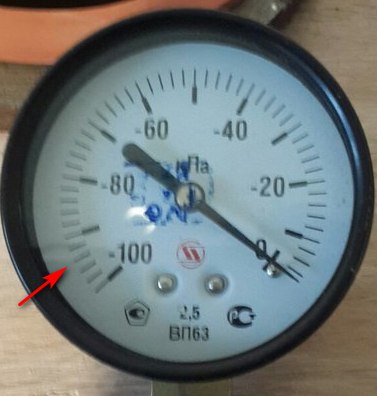

Вакуумметр есть в системе? В момент заливки металла в системе есть -1 или около??
Пользователь
Регистрация: 28.02.2016
Откуда: Default City (Москва)

Сообщений: 796
В друзьях у: 0
Голосов: 28 / 11
Артем_690,
Конечно, я же написал что до -90 кПа доходит. (даже до ~-93)

Изменено: Greno4ka - 04.11.2017 15:00:06
Чтобы строить, надо знать, надо овладеть наукой.А чтобы знать, надо учиться. Учиться упорно,терпеливо. Учиться у всех – и у врагов и у друзей, особенно у врагов. Учиться, стиснув зубы, не боясь, что враги будут смеяться над нами, над нашим невежеством.
Пользователь
Регистрация: 22.09.2010

Сообщений: 3037
В друзьях у: 12
Голосов: 154 / 24

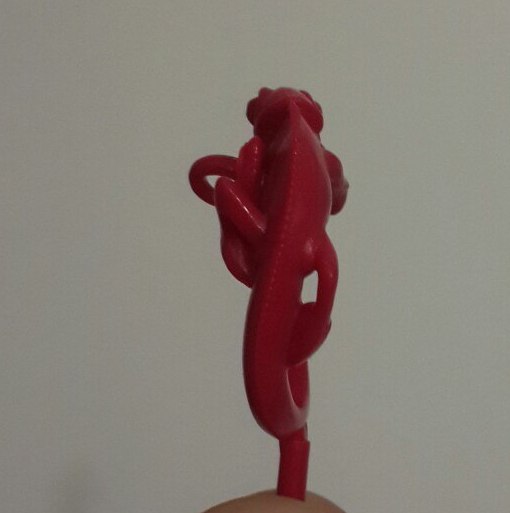

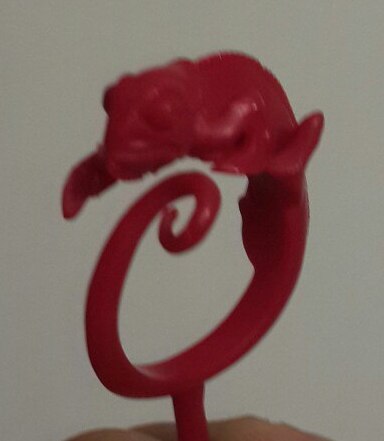

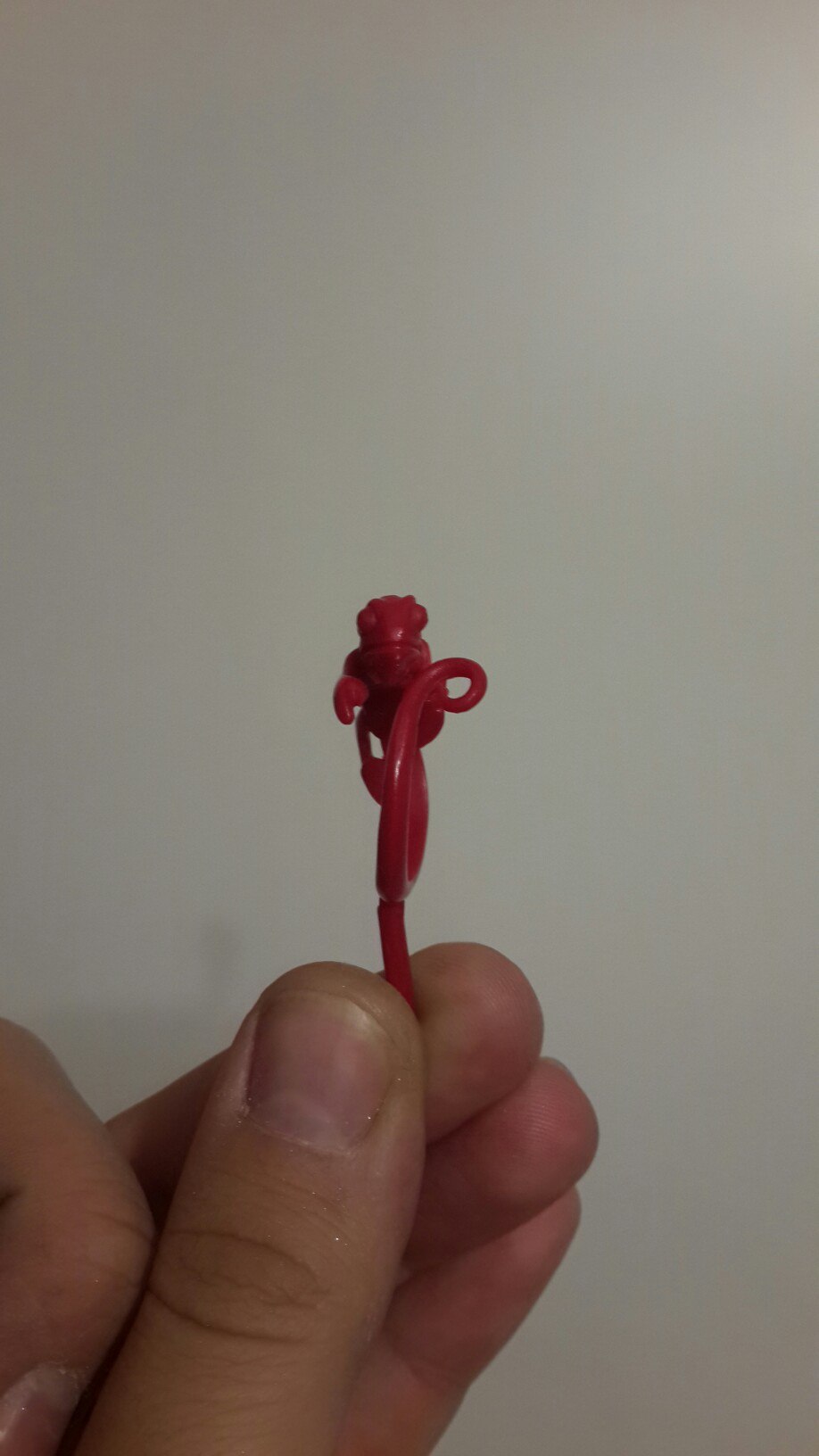

Вы отдельно покажите восковку!
Температура опоки какая?
Пользователь
Регистрация: 31.05.2011
Откуда: казань татарстан

Сообщений: 759
В друзьях у: 1
Голосов: 47 / 1
ну начну ))))   я с подобной темой как то сталкнулсая !  мучался долго а дело в конце оказалось в том что на печке была вытяжка и при прокалке она врубалась чтобы вонища улетала ! так вот через эту дыру сифонило ! хотя пид показывал ту температуру которая нужно была ! заткнул отверстие и о чудо всё пролилось ! оказался бональный недогрев оппоки при разливе ! и есчо я начинаю лить на -80 и как только металл перекрывает литниковую воронку резко падает до -100
Пользователь
Регистрация: 31.05.2011
Откуда: казань татарстан

Сообщений: 759
В друзьях у: 1
Голосов: 47 / 1

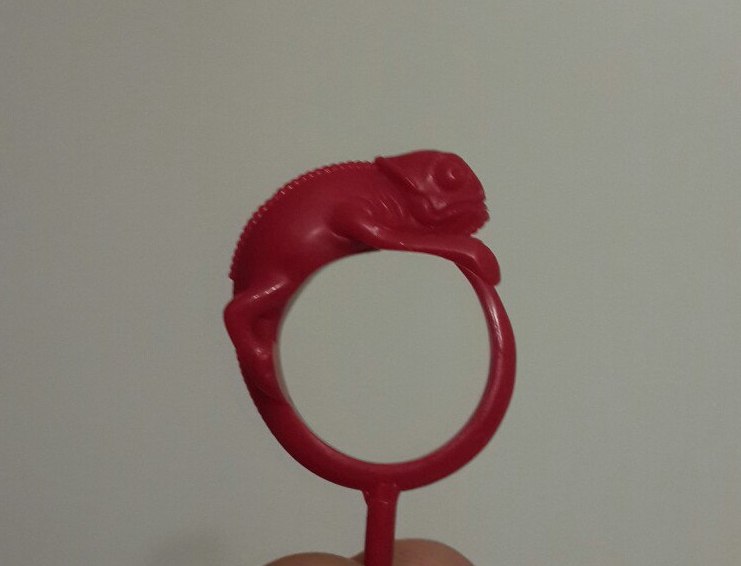

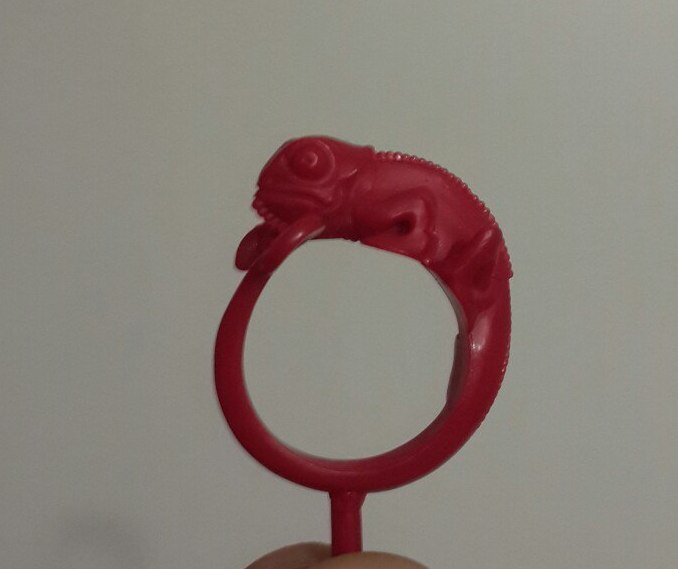

и есчо 3 копейки вставлю )))) я бы в пузико хамелионам литник бы добавил
Пользователь
Регистрация: 01.05.2014

Сообщений: 82
В друзьях у: 1
Голосов: 10 / 0
Greno4ka,
Поднимите темпер. опоки, при заливке, до 550-570 град. и у Вас всё прольется thumbup2
Пользователь
Регистрация: 28.02.2016
Откуда: Default City (Москва)

Сообщений: 796
В друзьях у: 0
Голосов: 28 / 11
Цитата
Температура опоки какая?
Сначала 732 потом идёт сброс до 600 минимум на один час. То есть 600 гр температура литья













Цитата

ну начну )))) я с подобной темой как то сталкнулсая ! мучался долго а дело в конце оказалось в том что на печке была вытяжка и при прокалке она врубалась чтобы вонища улетала ! так вот через эту дыру сифонило ! хотя пид показывал ту температуру которая нужно была ! заткнул отверстие и о чудо всё пролилось ! оказался бональный недогрев оппоки при разливе ! и есчо я начинаю лить на -80 и как только металл перекрывает литниковую воронку резко падает до -100


Вытяжки нет, сифонит не много около дверцы но это не критично потому что опока около неё не стоит. Проверял промышленным пидрегулятором, нагрев очень точный. А вот за цифры в -80, спасибо)





Цитата

и есчо 3 копейки вставлю )))) я бы в пузико хамелионам литник бы добавил
Можно попробовать




Цитата

Greno4ka,
Поднимите темпер. опоки, при заливке, до 550-570 град. и у Вас всё прольется
Я ошибся, у меня 600 гр отливка
Чтобы строить, надо знать, надо овладеть наукой.А чтобы знать, надо учиться. Учиться упорно,терпеливо. Учиться у всех – и у врагов и у друзей, особенно у врагов. Учиться, стиснув зубы, не боясь, что враги будут смеяться над нами, над нашим невежеством.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
Полагаю, что имеет место быть недогрев металла.
А вас, несчастные потомки, накроют соцсетей обломки.
Пользователь
Регистрация: 31.05.2011
Откуда: казань татарстан

Сообщений: 759
В друзьях у: 1
Голосов: 47 / 1
и сам стояк короче сделайте ! чтобы металл пока летит до питателей не успел остывать
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 242 / 3
В таком толстом стояке ничего не успеет остыть.
Температуру металла поднимите градусов на 20-30 и все должно пролиться.
Пользователь
Регистрация: 28.02.2016
Откуда: Default City (Москва)

Сообщений: 796
В друзьях у: 0
Голосов: 28 / 11
Цитата
Температуру металла поднимите
Я бензином плавлю и когда заливаю металл, уверен точно что он жидкий как ртуть



Цитата
Полагаю, что имеет место быть недогрев металла.
Аналогично. Маловероятно, что в этом проблема. Металл очень хорошо блестит, легко "катается" по тигелю. Плёнкой не покрывается.

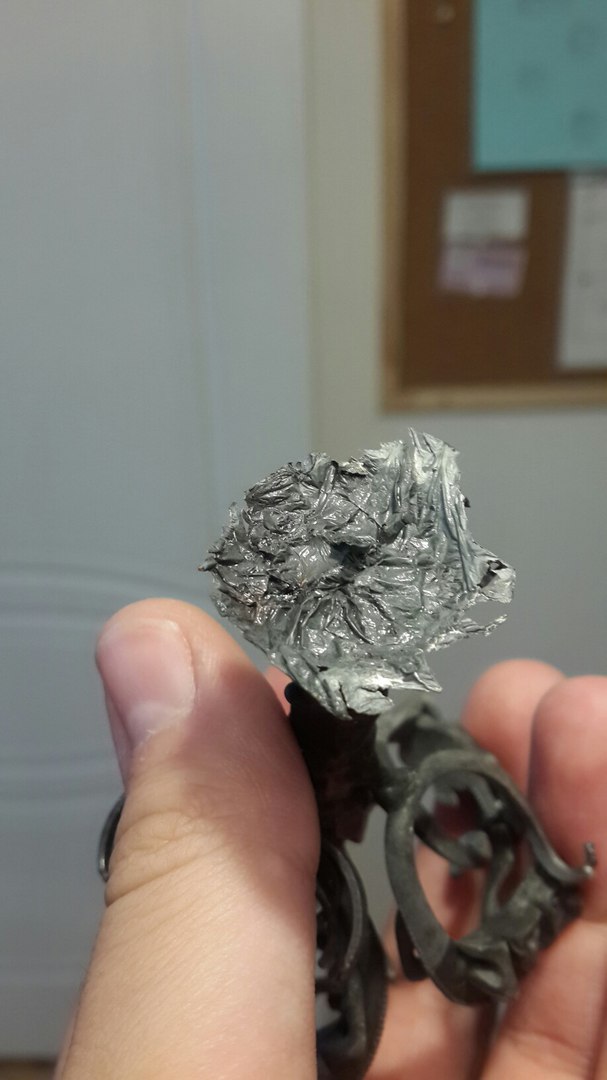

Вот кстати пятак есть. По нему я так полагаю видно что металл уже был холодный, но это пятак а не вся ёлка. Что думаете?


Чтобы строить, надо знать, надо овладеть наукой.А чтобы знать, надо учиться. Учиться упорно,терпеливо. Учиться у всех – и у врагов и у друзей, особенно у врагов. Учиться, стиснув зубы, не боясь, что враги будут смеяться над нами, над нашим невежеством.
Пользователь
Регистрация: 28.02.2016
Откуда: Default City (Москва)

Сообщений: 796
В друзьях у: 0
Голосов: 28 / 11
Я могу в следующий раз видео заливки записать, что бы наглядней было. Если хотите напишите какие ещё фото или видео снять я сниму)
Чтобы строить, надо знать, надо овладеть наукой.А чтобы знать, надо учиться. Учиться упорно,терпеливо. Учиться у всех – и у врагов и у друзей, особенно у врагов. Учиться, стиснув зубы, не боясь, что враги будут смеяться над нами, над нашим невежеством.
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 242 / 3
Greno4ka,
Цитата
Я бензином плавлю и когда заливаю металл, уверен точно что он жидкий как ртуть

Для литья сплав не просто нагревают до температуры полного расплавления, но и греют дальше.

Температура литья рекомендуется на 50 градусов выше температуры полного расплавления. Но это в среднем.
Если формы труднопроливаемые то эту "надбавку" следует увеличить.

Я при литье в малые формы грею сплав газовой горелкой. Практически для себя подобрал время перегрева.
После полного расплавления осчитываю определенное время за которое создается необходимый перегрев и все проливается.
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 242 / 3
Цитата
Вот кстати пятак есть. По нему я так полагаю видно что металл уже был холодный, но это пятак а не вся ёлка. Что думаете?
Так и думаем, что металл недогрет. Пятак начал замерзать раньше, чем закончился процесс заполнения елки. При правильной температуре заливки пятак получается с ровной поверхностью.
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
1)0.9... насос явно слабоват... уточните производительность в литрах в минуту... типа качает хорошо мне не очень понятно.....
2)затем лигатура... содержание цинка в литейном сплаве оптимально 1.4-2%.....в сплаве а не в лигатуре..!!!... что дает жидкотекучесть и смачиваемость формы...
3)хотелось бы знать ...из чего...что за прокладка?
4)судя по пятаку... не совсем понятно то ли металл холодный, то ли грели синим пламенем окислительным и из за окислов металл потерял жидкотекучесть и дал такую сморщенность.......по пятаку  (небольшому) обычно.... если ямка .. перегрет... если плоский ... норм ... если выпуклый немного... это гут.....
5)и производительность компрессора горелки литров в минуту и какая горелка...размер бачка литров
Изменено: Сергей Вальтман - 05.11.2017 13:22:07
Пользователь
Регистрация: 18.09.2015
Откуда: Кострома

Сообщений: 854
В друзьях у: 4
Голосов: 28 / 7
понял ваш геморой
 опока велика наверное см 16 а елка маленькая  см9     если так \\\\\
то не надо в кирпич из формомассы пехвть маленькую ель   просасывать  тяжко  ..
и пожиже 1 к 40 наводите формомассу

и пятак по более надо чтобы поддавил ваш нижний ряд
Изменено: avers1 - 05.11.2017 15:15:52
Пользователь
Регистрация: 28.02.2016
Откуда: Default City (Москва)

Сообщений: 796
В друзьях у: 0
Голосов: 28 / 11
Цитата

Greno4ka,
Цитата
Я бензином плавлю и когда заливаю металл, уверен точно что он жидкий как ртуть
Для литья сплав не просто нагревают до температуры полного расплавления, но и греют дальше.

Температура литья рекомендуется на 50 градусов выше температуры полного расплавления. Но это в среднем.
Если формы труднопроливаемые то эту "надбавку" следует увеличить.

Я при литье в малые формы грею сплав газовой горелкой. Практически для себя подобрал время перегрева.
После полного расплавления осчитываю определенное время за которое создается необходимый перегрев и все проливается.
Cпасибо, надо попробовать. Не знал что горелкой можно перегреть металл



Цитата

1)0.9... насос явно слабоват... уточните производительность в литрах в минуту... типа качает хорошо мне не очень понятно.....
2)затем лигатура... содержание цинка в литейном сплаве оптимально 1.4-2%.....в сплаве а не в лигатуре..!!!... что дает жидкотекучесть и смачиваемость формы...
3)хотелось бы знать ...из чего...что за прокладка?
4)судя по пятаку... не совсем понятно то ли металл холодный, то ли грели синим пламенем окислительным и из за окислов металл потерял жидкотекучесть и дал такую сморщенность.......по пятаку (небольшому) обычно.... если ямка .. перегрет... если плоский ... норм ... если выпуклый немного... это гут.....
5)и производительность компрессора горелки литров в минуту и какая горелка...размер бачка литров


1) Насос ~240 литров в минуту. Вакуум 6,7Х10 в минус второй степени
2) Я хотел написал 1% в сплаве а не в лигатуре))
3) Прокладка сапфировская, оранжевая такая. Вроде силикон
4) Грел синим пламенем. попробую более жёлтым погреть
5) Горелка ГБ-3 бак литров на 4-5. Компрессор тянет до двух атмосфер. Производительность горелки не знаю, но ГБ-3 знают все) Вы писали "производительностью 125 литров в минуту горелка ГБ-3"
Горелка
https://www.sapphire.ru/vcd-427-1-4748/goodsinfo.html

Топливо - Обезжириватель БР-2






Цитата
опока велика наверное см 16 а елка маленькаясм9 если так \\\\\
то не надо в кирпич из формомассы пехвть маленькую ель просасыватьтяжко..
и пожиже 1 к 40 наводите формомассу

и пятак по более надо чтобы поддавил ваш нижний ряд
Посоветовали формомассу не доливать до конца. Просто +2-3см над ёлкой достаточно

Жиже думаю не надо, проблема всё же не в ней
Изменено: Greno4ka - 05.11.2017 21:18:24
Чтобы строить, надо знать, надо овладеть наукой.А чтобы знать, надо учиться. Учиться упорно,терпеливо. Учиться у всех – и у врагов и у друзей, особенно у врагов. Учиться, стиснув зубы, не боясь, что враги будут смеяться над нами, над нашим невежеством.
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
Писал о производительности компрессора эргус 125 л в мин. .... давление не показатель,  важен объем воздуха расходуемый в единицу времени на сжигание топлива... что и дает в конечном итоге мощность горелки .....компресмор от обычного холодильника может 16 атмосфер давать,  но при этом плавить едва 70гр... а под литье нужен еще и перегрев..... учитывая все остальные ответы,  вероятно грели обедненным пламенем,  и мощность факела может быть не достаточна....
Пользователь
Регистрация: 28.02.2016
Откуда: Default City (Москва)

Сообщений: 796
В друзьях у: 0
Голосов: 28 / 11
Цитата

Писал о производительности компрессора эргус 125 л в мин. .... давление не показатель, важен объем воздуха расходуемый в единицу времени на сжигание топлива... что и дает в конечном итоге мощность горелки .....компресмор от обычного холодильника может 16 атмосфер давать, но при этом плавить едва 70гр... а под литье нужен еще и перегрев..... учитывая все остальные ответы, вероятно грели обедненным пламенем, и мощность факела может быть не достаточна....
Понял, а как узнать производительность компрессоров (у меня их два)? Завтра выложу видео плавки
