Развернуть ⇓

Виктор T.,
Вот именно, все поверки/проверки  тд, все от ионоплазменного напыления, и краны и шланги и приборы, все оттуда ))))
Да, опасно те требования в литье переносить )))

Еще вопрос-ответ.
Опоку с золотом  ( с обычными отливками, не медали и не кресты по 100 грамм) остужать в воде можно сразу, ну через минуту-две-три.
Опоку с серебром лучше обождать минут 10, и плавно ее в воду... опустили.. подняли... и так несколько раз.
Я иногда и по 30 минут охлаждаю.

Никита,
я золото окунал в воду после того, как прибыли переставала светиться, а что с серебром? Имеется ввиду серебро-медь или лигатура? Столкнулся когда-то с тем, что отливки трескались, хоть металл был мягкий и пластичный, но проблема появилась тогда, когда увлекся предельным снижением температуры опоки.

Про плавку металла ничего описывать не буду, это дело принципиально-индивидуальное.

Могу только чуток рекомендаций...
Пустотелое говно старайтесь не пускать в работу, проверяйте цепи магнитом ( пустотелые).
Если кроме этого "навоза" другого металла нет, а лить нужно... ну хотя бы селитрой сыпните малость в расплав предварительный. Этот королек в новый тигелек, и с бурой... и черенком березовым... шумящим пламенем.... потом почувствуете разницу, если внимательно будете следить за процессом.


Ну и напоследок про Zn, 0.3% от массы сплава, перед заливкой в расплав не нужно его плюхать для фейерверка, сделайте типа припоя.. например 0.5 Zn 1.5 гр зубов и 5 гр 585й.... такой королек с Zn и кидайте в расплав за три минуты до розлива.

Премешивайте кварцевыми палочками, забудьте про титановые мешалки.
Не используйте грязные тигли.

Все.

даже не могу предположить, что получится из под горелки...
на худой конец можно прокалить на самопальной или купленной шамотной плите с нихромовой спиралью (принять меры чтоб не закоротило опокой), накрыв глинянным горшком с соответствующей теплоизоляцией.
но опять же - нужен термоконтроллер...

Никита, Никита, спасибо!!!! Буду ставить эксперименты очередные:). Коли выйдет что скину и опишу как это было:D

Никита, большое спасибо за толковый мастер - класс. Модеры, сделайте суперплюс.

А зачем вверх? Чтобы воронке теплее было? Или проветривается лучше? А по практическим результатам какая разница?

А чего такого в модельном воске? А если модельный воск воронкой вниз, но все равно затрудненно вытекает и застаивается, то отливка как будет выглядеть?

Никита красиво все описал..... но с некоторыми моментами мой опыт не сходится....поделюсь наблюдениями как дополнение.....
например шаровый кран с фторопластовыми седлами и шаром из нержи ..... ничуть не хуже держит вакуум...чем пробковые (а в чем собственно разница?).... ну и он ни на что не влияет ..... просто открывает...... а манометру практически не доверяю.... они показывают не точно.... гораздо проще ориентироваться на звук насоса......... на минимальном давлении звук самый тихий....... значит можно лить.....на  счет титановой палочки зря...Валера Суровежко в свое время подсказал что металл после перемешивания титаном более пластичный .... срез литника совершенно отличается....... металл тянется до последнего....... (более мелкое зерно) и даже на гравировке получше.....опоки ставлю отверстием вниз и больше не трогаю все вытекает в ведро с водой под печкой через отверстие в подине.......пусть лучше засор высыпается чем насыпается.....
формую ..ставлю таймер... 3 минуты мешаю в ведре .. потом налил и под колпак .. до девятой минуты ..кипячу.. в вакууме..... потом ставлю на отстой минимум 2 часа ..........соотношение 38/100

при 730 держу три часа .. если 30 минут держать хуже будет.....
металл в графите плавлю .... бурой и борной не пользуюсь.... только мелтекс.. он густой как со стеклом...титаном помешал..   мелтексу кинул..... потом собрал ..соплю..  и фосфоркой раскислил... и лей ..... лью через факел горелки ....
что касается металла... чистоты нет и не предвидится ... лил и буду из трухи(навоза))))...... что несут ювелиры в переплавку ... как у Райкина))) вдохнуть норовят кислород ... а выдыхнуть всякую гадость))
труху ни с  какими селитрами не плавлю ... магничу только и все.... нормально она льется.....для трухи))) как умудряются с чистогана запороть,  для меня загадка))))))

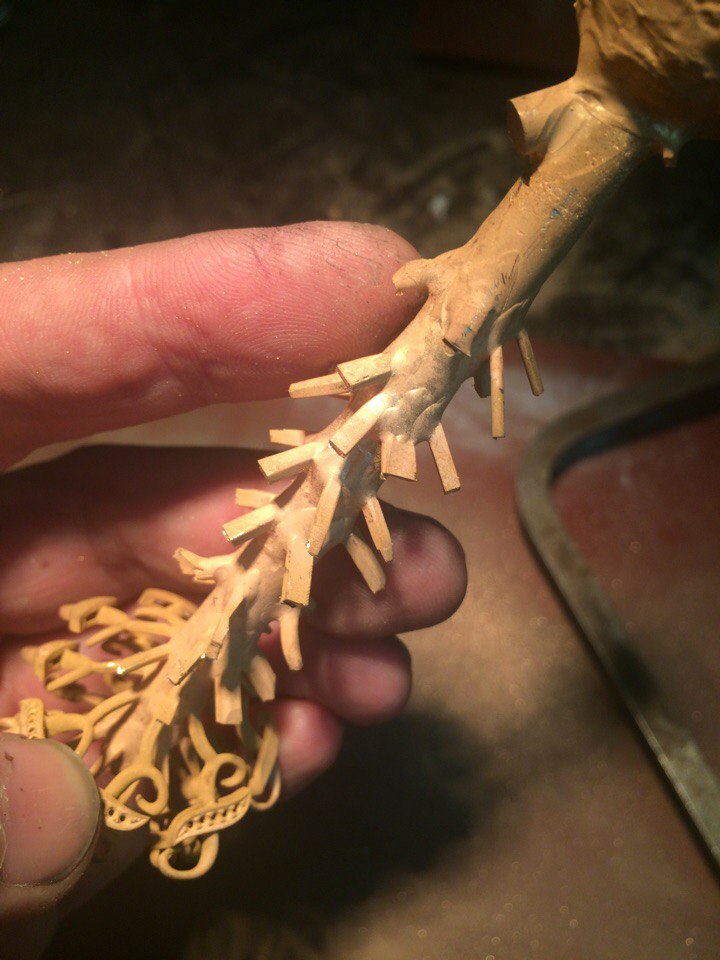

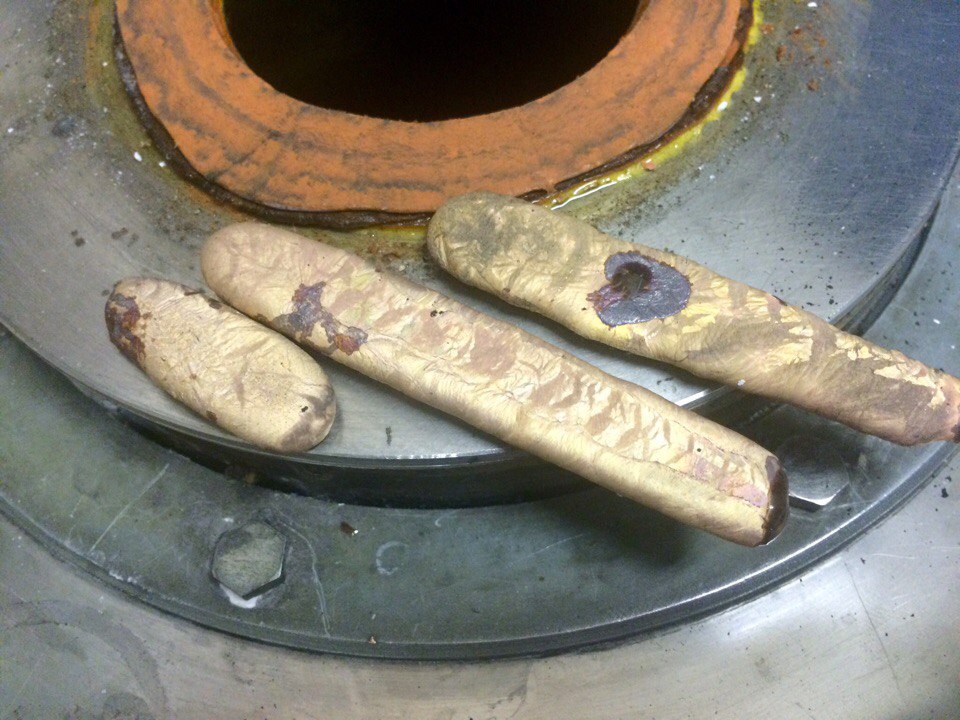

вот фотки  практически 50-60% литники из уже отлитой трухи и всякого лома(примерно пополам) и ,,новый,, лом из тойже трухи и лома......50-40%  а куда деваться.... приходится приноравливаться....

никакими плавиками не пользуюсь..... отлил .. лимонка.. уз.. химполировка.. перекись подкисленая... ...моем и в полотенце... потом  сортировка.....

bazzl,
Воронкой вверх, после вытопки воска в духовке.
Ну самое простое это ))) вытаскивать потом удобнее из муфеля.
А вообще выгорает воск лучше так, да... вентиляция.
Заметил что одни и те же режимы прокаливания, и одна и та же елка ( однотипная) дают разный результат всего то от ориентации воронки, вверху внизу.

Опока небольшая, время- быстро ( 720-30 минут выдержки).
Если опока воронкой вниз, то формомасса при размывке серо-белая, с  темной "корочкой"  вокруг отливок.( впитался воск но не выгорел полностью. Поверхность отливок не айс, мелкая сыпь поверхностная присутствует местами. Пиролиз ))) короче в действии.
Если опока воронкой  вверх, формомасса белая на всю глубину, и без запаха.

Если опока большая, больше 700 гр формомассы, то время выдержки естественно не 30 минут, а в пределах полутора-двух часов, однозначно выгорит больше воска, тут дело вкуса куда воронкой устанавливать.
Ну если одна опока в тесной печи, это одно время, если три больших ... то можно время в разы увеличивать. Но это уже не для старта режим, тут уже дело опыта... все учитывать нужно.
Модельный воск воронкой вниз.
Вытекает он после 230С ( это у меня при такой температуре, термопарой измерял на глубине 10 мм внутри опоки)
Причем так вытекает.. как сопля ленивая... выдавливается половина объема через литник и замирает.
Температура подходит до 300С когда... он уже и рад бы вытечь полностью, но он зараза кипит на месте и ждет пинка.
Кипит и не впитывается в формомассу сволочь, это в массивных моделях. (тонкие у меня в обычном режиме прокаливаются)
Поэтому стараюсь делать основной литник как обычно, круглый в сечении и потолще. И дополнительные на противоположной стороне модели ( по мере возможности) и угол зеркально основному литнику.
После 370С ( внутри муфеля)  перворачиваю воронкой вверх, и кипящие остатки не размывают формомассу у главного литника, а в вялокипящем режиме ползут вниз по полости модели, и вытекают уже ужасно жидкие в дополнительный литник... или два... или три ))) И поверхность класс , и на времени выдержки малость экономия.
В общем модельный воск ( по массивнее который) у меня насквозь литники идут, ну это классика в особо хитрожопых случаях и леску на края модели наплавляю с выводом наружу.. за пределы формомассы )))) Но об этом не буду.

Сергей Вальтман,
Титан у меня однажды горел как свеча бенгальская ))) потом не у меня, хотя я его предупреждал )))
Больше не рискую. Ну полагаю можно в тигелечке грамм 20-40 перемешать, но 150-200 уже тяжко будет.

Как он благотворно на свойства золота влияет не знаю, прикольно если так как Валера описывал.

Шаровой вентиль однозначно течь даст через год ( поплывет фторопласт внутрь, он там же под давление спроектирован) , но если насос как у меня сейчас ))) то хоть пять вентилей с течью, мне по барабану будет.
А если насосы на пределе своих возможностей работают, то лучше крантик самоварный, и сечение как у шланга вакуумного 7-8 мм. И вообще вечно ! ( латунные от жигулей.. в авто магазине брали за копейки)

С остальными вашими дополнениями вполне согласен, отливки у вас грамм по 200-250-300?

Стояки восковые ? сечение меня напрягает... квадрат ? или мне показалось.
Конечно 2-3 часа в муфеле при 720С самое оно.

Я навоз все таки с селитрой, щепотку, на 90 гр ну.... с горошину по объему.

В "черновом" тигле, там как раз все говно соберется, камушки и пружинки и шлак от селитры.





Потом выливаю этот металл в "чистый" тигель. И с Бурой и березой...

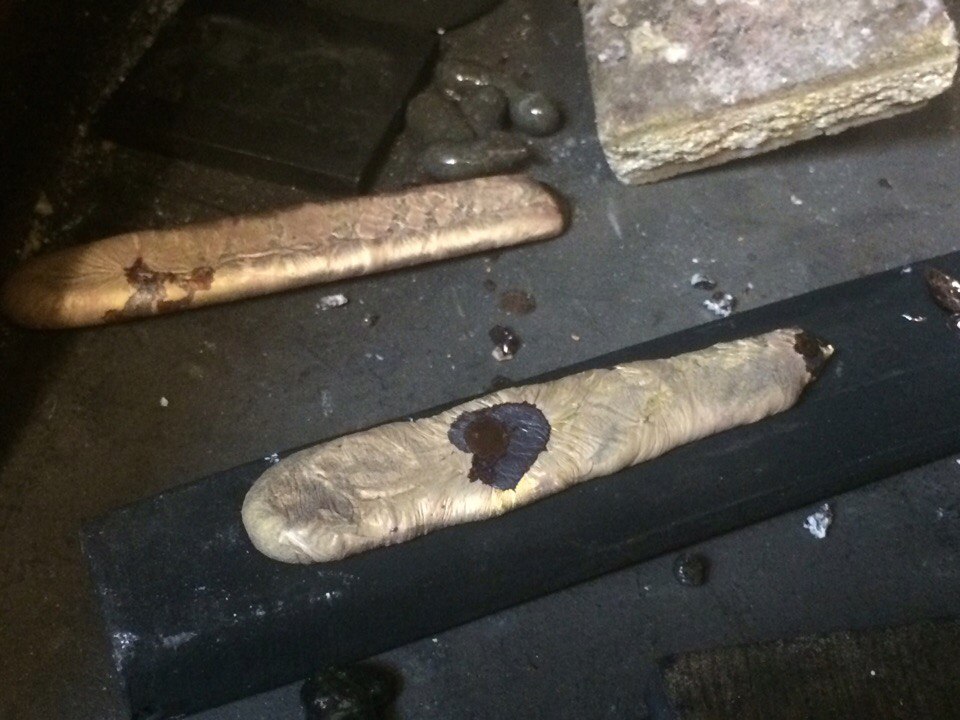

в качестве изложницы -зубило №20
металл без окислов черных.
тут 100% шняги всяческой

Какой цвет у подготовленного металла, такой будет и у елки.

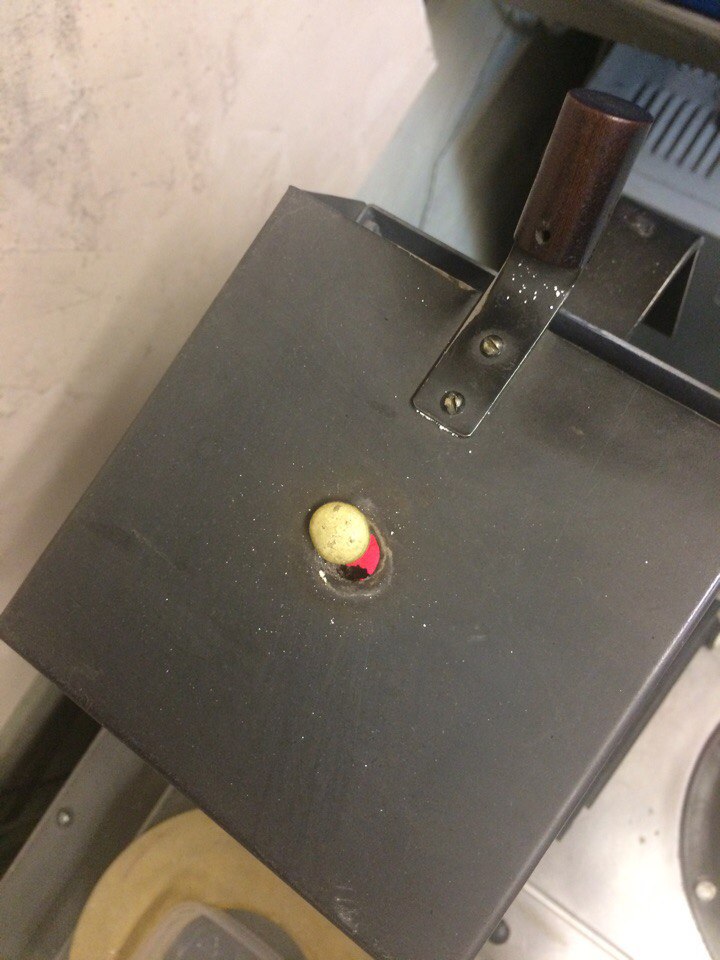

Цинк ( отдельным корольком ) греется.. ждет )))
Главное цинк с Вудом не перепутать ))))  я однажды 500 грамм на аффинаж отправил, похожие гранулы блинн....







https://www.youtube.com/watch?v=1nbyl_hHH9U

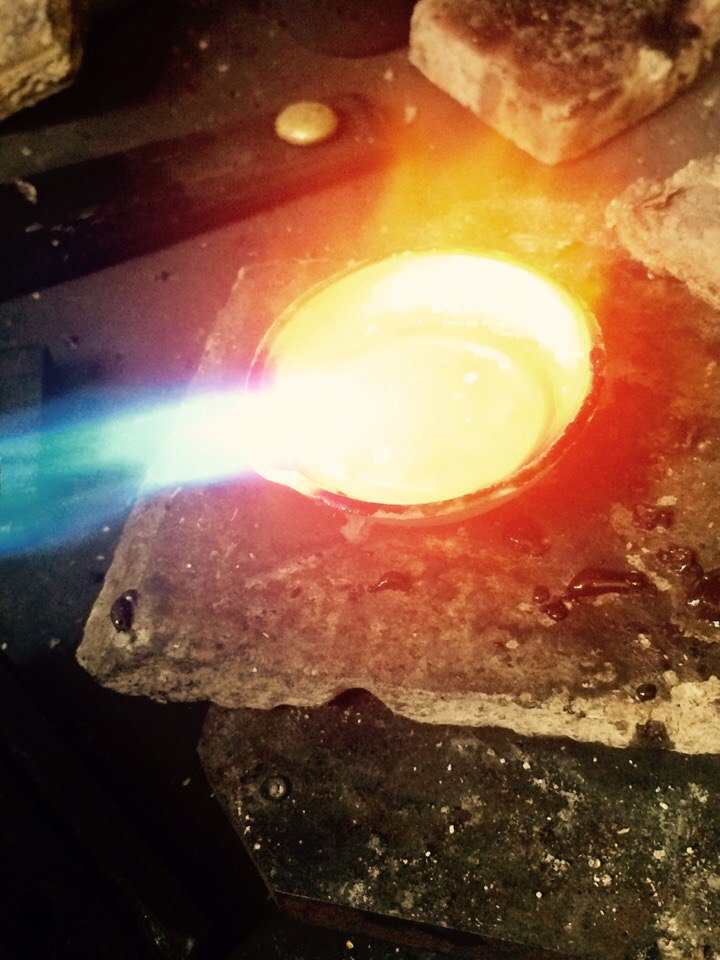

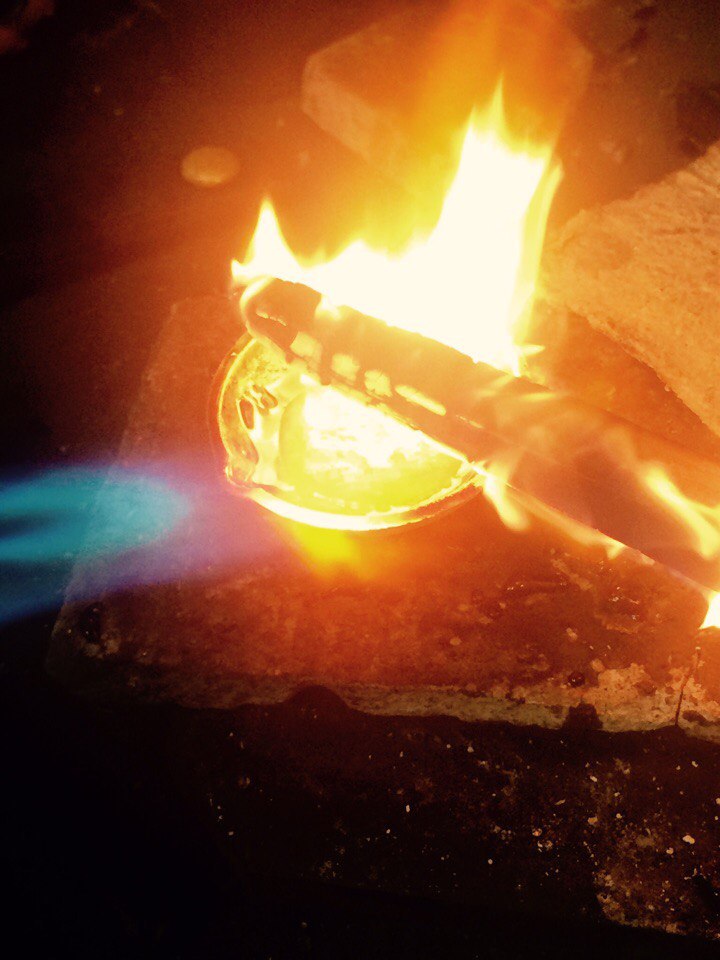

В графитовом тигле плавка без буры и тд флюсов.
Бура только при первой плавке-прокалки тигля, чисто по стенкам размазать.
Ну и перед ролзивом щепотка борной кислоты, чисто элемент шаманского танца с бубном )))

https://www.youtube.com/watch?v=u01V-GQUEO8

Березовый черенок тоже ))) шаманство

Обычно быстрее охлаждаю, тут пока одной рукой за всем уследишь )))

https://www.youtube.com/watch?v=pJXFPPsylpw

Металл до "травления" , формомассу можно струей воды сбить легко.

https://www.youtube.com/watch?v=WWFVN6MGiQM

250-300  печка индукционная до 1кг......плавит быстро ..... печка 50литров.....

насос аналогичной производительности.... и по давлению.......уже как лет 7 не плывет.....

ага ... швы..

резинки не намазываю а пеку из  в прессформе из остатков красного силикона..... у меня на все опоки от  ф  30  до ф 100

ну от горелки может быть но у меня пруток 6мм ...... нормально.......

Но выбирая самый длинный путь ))) через УЗВ ( в воде) и в слабой солянке минут пять-десять .

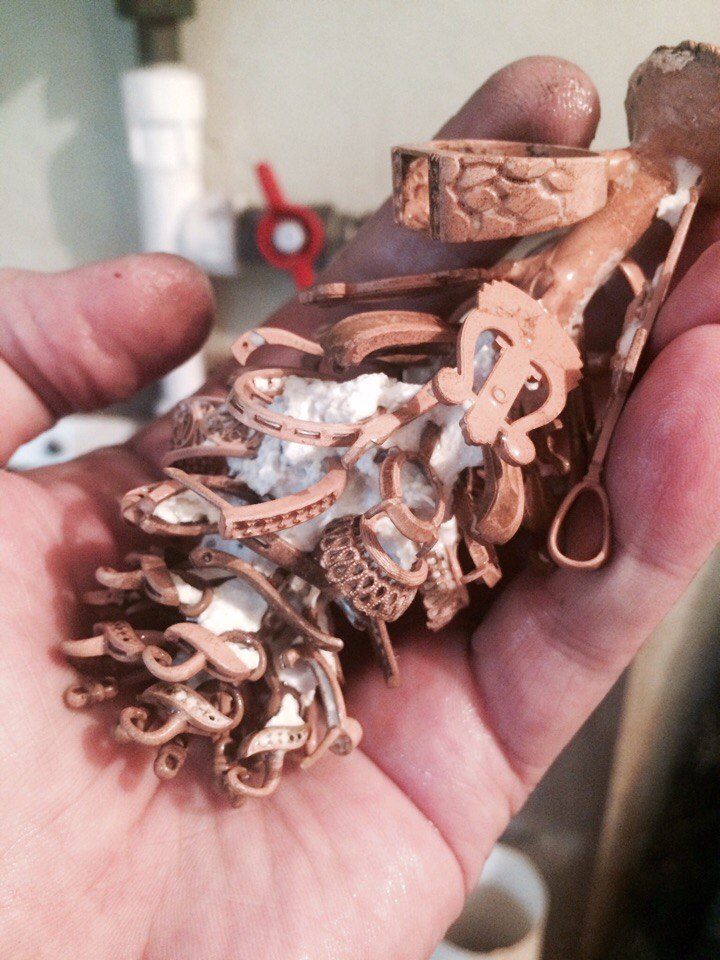

На фото после охлаждения.

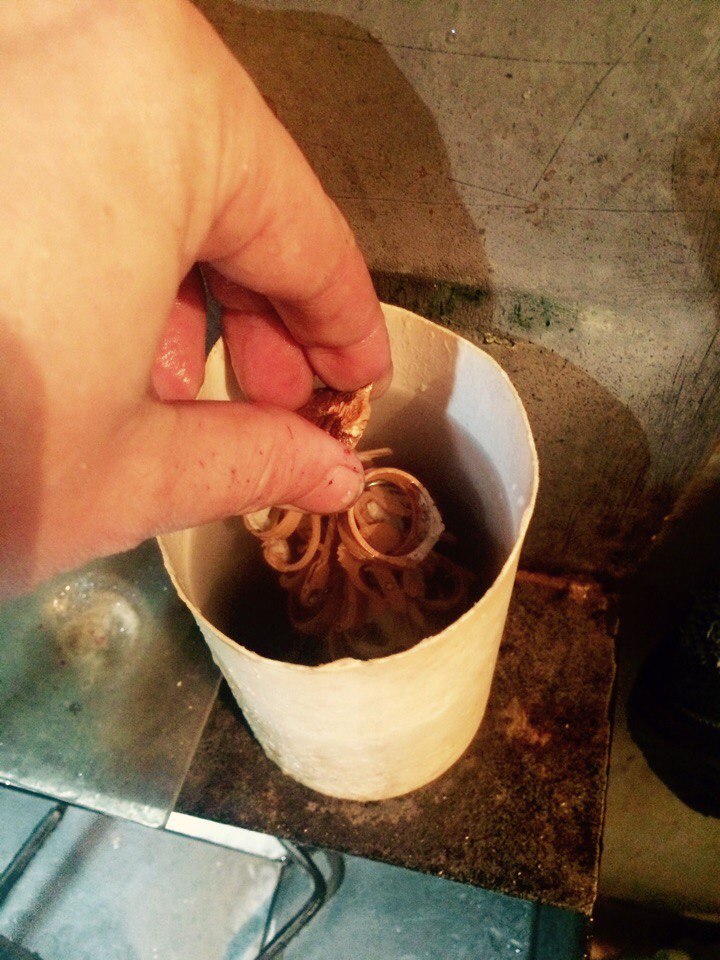

На минуту в солянку (3-5%)

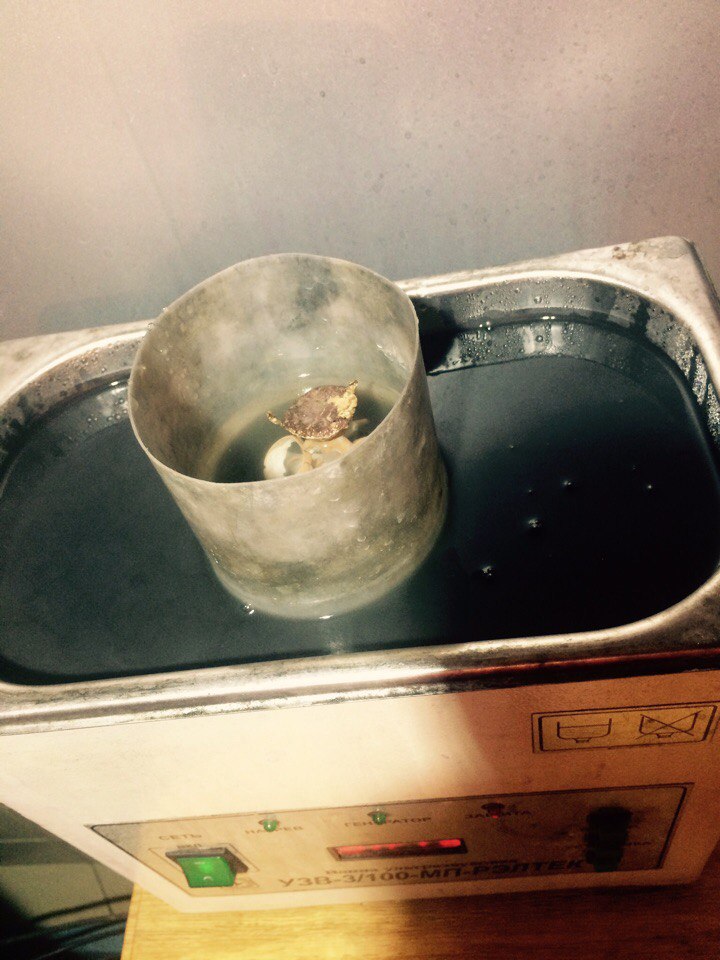

На пару минут в УЗВ





Туда-сюда из отбела в УЗВ и в течении 10 минут ( струей воды на все три минуты)

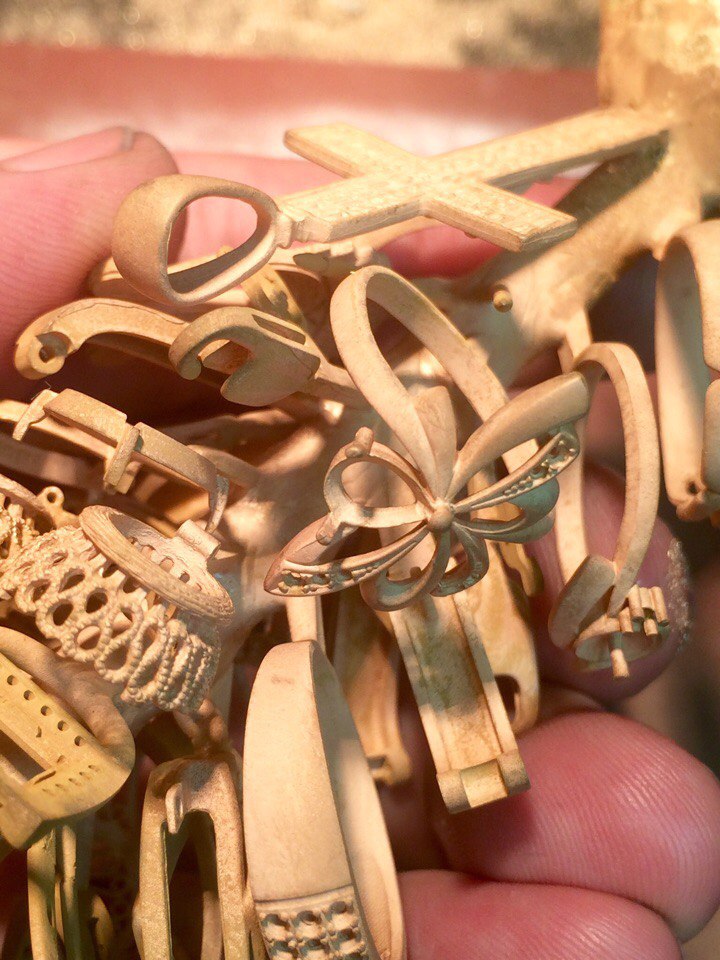

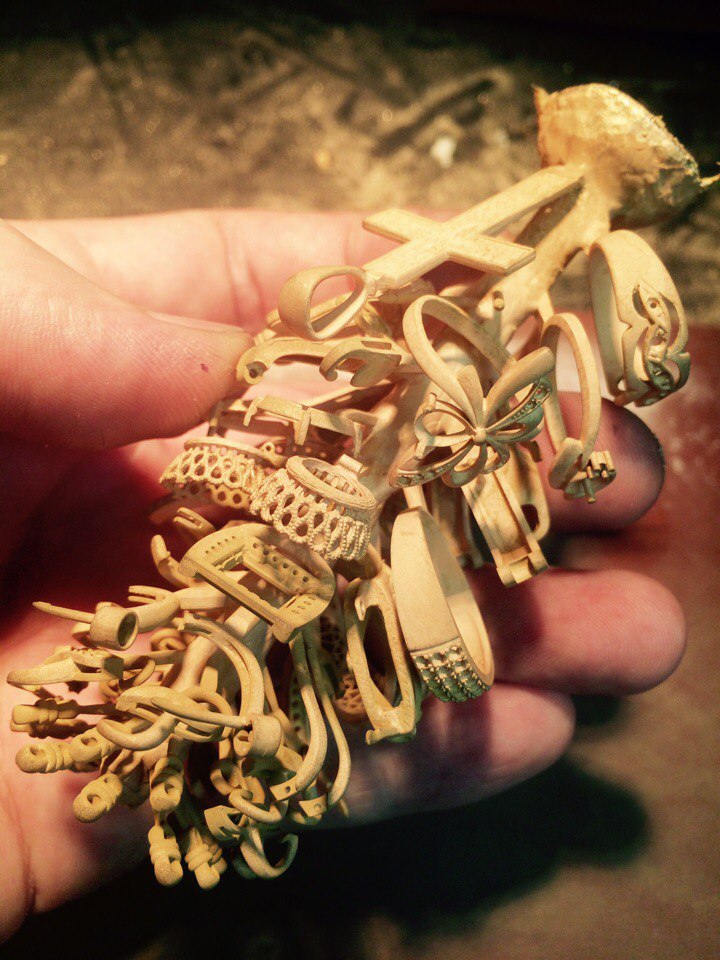

Елка маленькая 160 гр 585й.








Зелень внизу на мелочи присутствует, я  не отбеливаю чтобы Ух! потом в химполировке все норм станет.





Стояк без рытвин и прочей гадости... Елку по настроению, откусываю  иногда.. но когда нужны опилки ))) пилю )))

толстые это и влияет...... ну оптимальным для моих 6мм при 76х200..... иначе суммарный угар растет.... бывает немного рыхловат иногда.... но отливки нормальные..... а так мне на 4-5 опок больно много лишнего надо иметь......на сторону отливаю.. делал ф 8 разницы не заметил......даже показалось хуже проливалось....

Сергей Вальтман,
Согласен, пруток 6 мм нормально себя поведет,  я  имею ввиду самый распространенный у нас размер "водилок-мешалок проволока 2.5 мм в диаметре.

С вентилем повезло вам, я 2 штуки "испытывал"  один вообще со свистом сифонить стал через месяц.

А металлические стояки не прижились?
