Развернуть ⇓

Что за масса?

Масса Белоформ в пакетиках по 160 грамм и к ней еще жидкость специальная.

Вы имеете ввиду фосфатную ФМ? Которую используют для литья платины?  Она не совсем подходит для традиционно способа литья...она не газопроницаемая, и схватывание (затвердевание) после формовки занимает очень не маленькое время, со всеми вытекающими...или стамотологи используют какую нибудь другую ФМ.

Да масса фосфатная изделия лил в ней по одному (для производства думаю метод не годится).  Изделия просто макаю и достаю по несколько раз. на поверхности полимера создается пленка прочная. Потом все это доливаю формомассой сверху. Литейка у меня Я Сам. Тонкий слой проницаем для вакуума.

Да и еще, изделие надо располагать так , что бы полимер мог вытечь.

trol34 у полимеров, которыми вы пользуетесь, желательно очень быстро пройти полку до 450 градусов. Т.е. поднимать температуру настолько быстро, насколько это позволит формомасса.  Эти материалы кипят на этой стадии и как вы заметили, рушат формомассу. При более высокой температуре они уже просто горят.

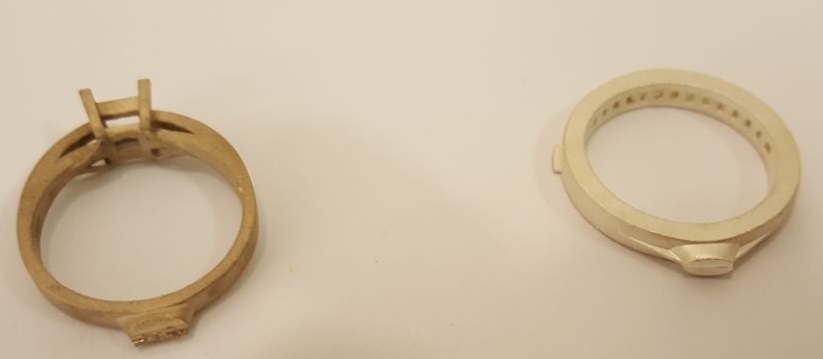

Такой проблемы нет у меня. Лью все в обычный SatinCast. Вот фото геометрически четких открытых поверхностей, на которых чаще всего бывают проблемы.  Как видите, проблем с кипением нет. Лаком не пользуюсь, модели ничем не покрываю.




Поэтому я и говорю, сам пластик лить можно. Нужен правильный материал и правильно готовить его к литью.  И тогда не будет проблем, не нужно будет пытаться решать проблемы с обрушениями формомассы или копотью.

Спасибо попробую. И так получаем 190 полку и 450 полку потом на вех. Интересно, но B9 предлагал полку на 370 градусах. А копоть сгорает при 700. и золы там практически нет. То есть  я ее не нашел. И самое интересное 700 на верху вполне хватает и выдерживаю только час.

А вы сколько времени ставите,достижения?

Такая интересная тема и что т овсе погрузились в эксперименты видать.

ставил на 2 часа 250гр. потом резко на 730 гр. тоже на 2ч. потом на 530 и лил . полимер ec500.

Прошло три года, ничего не изменилось))

Greno4ka,
Нет, изменилось, еще больше сайтов становится недоступными.
Многие ссылки, что есть на форуме, я не могу открыть. О том, чтобы найти эти страницы через поисковик и речи нет.

Да, поддерживаю. Пропало много постов из тем   новичкам будет трудно

В Руте купили формомассу Prestige OPTIMA, производитель рекомендует нестандартный прокалочный цикл для полимера - первая полка 600 градусов http://www.certus-int.com/urun/optima/tablolar-6b.png .
Результат порадовал практически 100% отливок без брака.

sergey66,
Вытопка воска предварительная была или холодные опоки сунули в печь и сразу 600 включили?

Печь сначала разогрели до 600 и потом поставили холодные опоки (опоки предварительно выдержаны 2 часа при комнатной температуре)

sergey66,
Сегодня попробовал этот режим.Видимо полимер закипел и частично разрушил формомассу

Всем привет!
Подскажите, пожалуйста, есть сейчас на Украине литейки, где льют серебро из фотополимера? Не могу найти! В основном предлагают распечатать 3д модель в пластике и с нее делать резину. Еще такой технический вопрос. Как это вообще работает обычно, если льют из фотополимера? Распечатывают модель один раз, отливают в металле и  снимают с нее резину для дальнейшего использования? Или резину не делают, а, когда нужно, просто распечатывают эту модель заново и отливают? Речь о мелкой серии. Спасибо!

viktorovich,
Добрый день. Подскажите про какие отбойники идёт речь?

дак автор этих строк  писал тут крайний раз в 2017 году, возможно он и не читает ))

хотя вопрос интересный, может кто то другой знает ответ?
