возникли проблемы в литье,трескаются шинки в районе литника,состав 50% (999,9)+50%(вторичное),лигатура legor 109,размер опок диаметр 100 на 250,выдерживаю в печи 12часов,заливаю индукционной машиной,зарание спасибо

linkin79,
Замени чистоту.

я использую банковское серебро,может проблема в избытке или недостачи аргона?сппсибо

а чего было литейные температуры опока/расплав не сообщить? или это какбэ неважно? бывает такое при слишком горячем расплаве и слишком холодной опоке....когда пик термического расширения формы совпадает с кристаллизацией...ну и грязный металл возникновению горячих трещин очень способствует

здраствуйте,опоку использую 120диаметр и высотой 250 средний вес металла 600 гр,литник состовляет в диаметре 15 мм,температура опоки 630 гр,темперетура металла 1020гр,в основном у меня изделия с камнями,использую аргон,за тигелем и штоком слежу,металл после того как расплавился на долго неостовляю,буквально минуту и заливаю.цвет металла после промывки белый,опоки прокалываю в течение 12часов,цвет гипса после прокалки белый,вроде все соблюда как положенно,но шинки трескаются,зарание спосибо

linkin79,
у меня возник вопрос,если разница заливать серебро при включенном индукторе или лудше его  отключать?

linkin79,
при плавление ни чем непользуюсь,буру и борную недобовляю

зачем все такое горячее при стояке диаметром 15мм? оно такое субтильное, что не проливается? или оно самое обыкновенное? тогда опустить опока/расплав до 550/970, к примеру для начала

вторичка может быть совсем убитая при таких литейных температурах....ее нужно готовить к переплаву....гранулировать хотя бы

индуктор отключать после пролива....а причем тут индуктор?

вощем, читать форум вы не будете, полагаю, потому что некогда, ....хотя про эти трещины уже много раз спрошено и отвечено...мда

ниже чем 1000 гр у меня изделия непроливаются,сами изделия у меня тонкие,в виде пустотелов,кольца у меня весом по 3-4гр,на днях предстоит литье попробую по новой,спасибо за совет

linkin79,
А как охлаждаете?
legor 109 это антиоксидантная легатура, опоку после литья надо охлаждать 20 мин и тогда в воду, иначе металл потрескуется.

Michel    o,

linkin79 - сказал что у него литье с камнями, получается он остужает его гораздо дольше 20 мин.

люблю ,

ну да, видимо так и будет, но опока там огромная

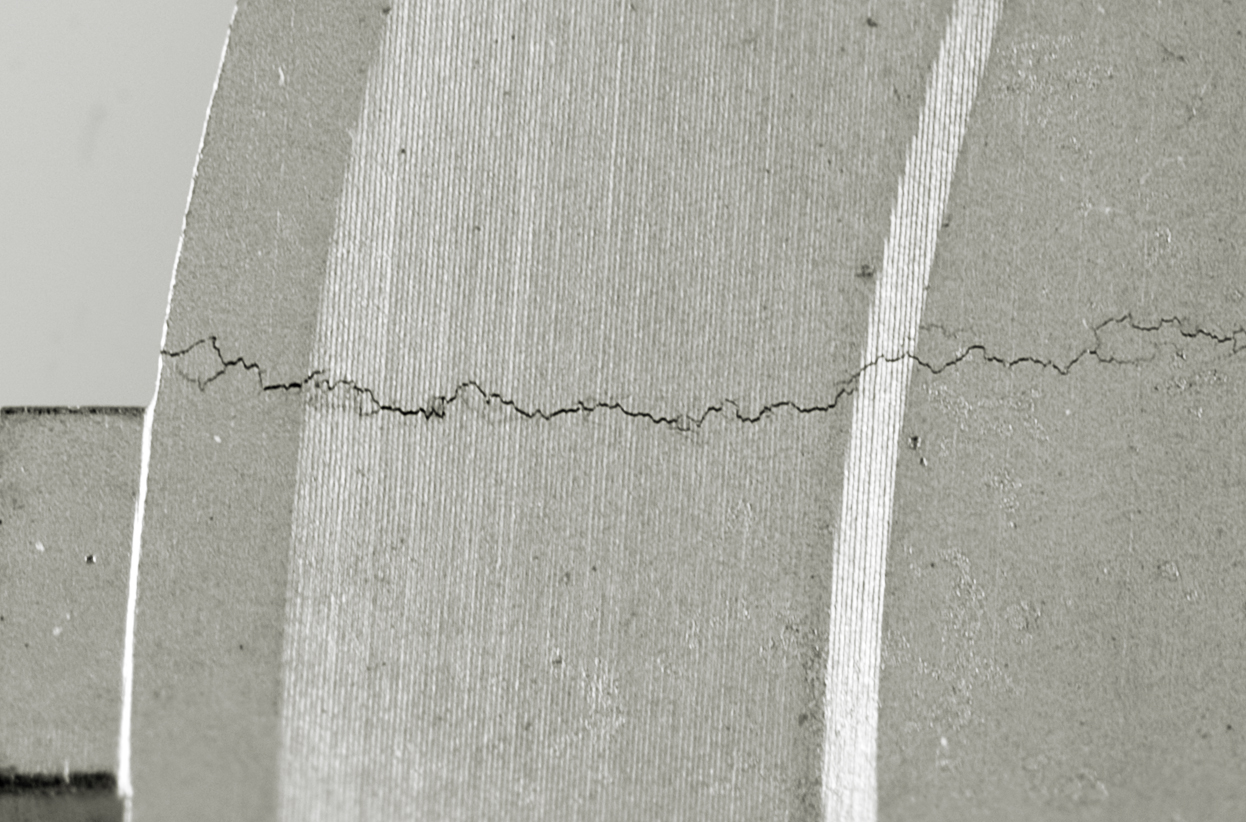

Пример чрезмерно быстрого остуживания....



Длина трещины почти 9мм

linkin79,
случайно не обратили внимания - не появляются ли после заливки на формомассе вокруг пятака темные или цветные кольца. или пятна?

Leo,

всем доброго дня времени.опоку остываю минимум 40минут.пятен нет,сегодня залил опоки при температуре металла 970гр и опоки 650гр.вроде получилось неплохо.трещин стало намного меньше. будем добиваться еше лудшего результата.всем спосиба

linkin79,
 Трещины в районе литника - усадка метала и слишком мало воды при замешивании фм. Чем меньше воды в формомассе, тем она прочнее и крепче и наоборот. Производители обычно указывают вилку соотношения воды и формомассы в 38:100-40:100, но если вы мешаете в миксере под вакуумом - во время замеса часть воды испаряется и формомасса становится еще прочнее. Можно провести простой эксперимент - налить в емкость 100гр воды, поставить ее в миксер, включить вакуум на столько минут, сколько у вас обычно уходит на цикл формовки и после окончания этого цикла еще раз взвесить воду и понять, сколько % воды "выкипает". Затем, опираясь на результаты этого теста скорректировать количество воды, добавляемое при замесе.


Когда метал кристаллизуется, он усаживается, а замкнутые объекты - такие, как кольца - усаживаются внутрь самих себя - т.е. размер кольца как бы немного уменьшается. В этом случае гипс внутри кольца должен выполнять функцию демпфера - т.е. быть достаточно "мягким", что бы компенсировать усадку замкнутого объекта. В противном случае кольцу будет некуда усаживаться и его будет рвать в районе питателя, т.к. в этом месте метал застывает в последнюю очередь из-за постоянной подпитки от центрального литника.

В общем что бы кольца не рвало по литнику следует увеличить количество воды при формовке до соотношения Вода:Гипс = 400:100. А что бы понять на сколько увеличить нужно знать, сколько воды "выкипает" при формовке.

KeX,
Неужели 90% воды выкипает при формовке?

Svetly,
 90% конечно нет, но до 10% вполне возможно - зависит от мощности насоса и продолжительности цикла.

Если даже только 3%, то соотношение уже становится не 38:100, а 36.8:100, что довольно существенно

Опечатался. 40:100 конечно же
