Ага, эту штукенцию я видел, добрая вещь. А я уж грешным делом подумал что Сергей Николаич что то спецовое для заточки штихелёв изобрёл, - за ним не заржавеет

Нужно и то и другое.
Квадрант универсален, любые углы без проблем, к тому же не изменяется угол по мере стачивания клинка штихеля.
Но на нём сложно вытачивать радиусы, к тому же квадрант это всё таки комплекс, соответственно он достаточно стационарен.
Шаблоны более мобильны, не привязаны к стойке, по этому можно точить не только по радиусной траектории но и по линейной, эффективнее используя площадь листов шлифовальной бумаги или брусков.
Плюс возможность с лёгкостью профилировать радиусы - шпиц, бол, и т.п..
Но есть и не достатки, например при стачивании клинков изменяется угол заточки, особенно в случае если клинок в тулхолдере не съёмный. Либо при использовании абразивных  инструментов разной толщины необходимы компенсационные подкладки.
Но я придумал как избежать этих проблем

А чем плохи китайские алмазные диски на 100 мм? Дешего и сердито, пользуюсь зерном 240 для обдирки и 3000 для правки. Дальше пятку и площадку на бормашинке под мелкоскопом. Для заточки штихелей заглаза их хватает, можно взять по паре, на долго хватит) По сути заточной станок нужен для формирования клинка, дальше он особо и не нужен, если только для правки.
Я про такие:  https://ru.aliexpress.com/item/3Pcs-4-inch-100mm-Grit-240-1000-3000-Fine-Electroplated-Diamond-Coated-Flat-Lap-Disk-Grinding/32658519190.html?spm=2114.03010208.3.1.G7G0Ll&ws_ab_test=searchweb0_0,searchweb201602_3_10152_10065_10151_10068_436_10136_10137_10­157_10060_10138_10155_10062_10156_10154_10056_10055_10054_10­059_10099_10103_10102_10096_10169_10052_10053_10142_10107_10­050_10051_10084_10083_10119_10080_10082_10081_10110_10111_10­112_10113_10114_10181_10183_10182_10078_10079_10073_10070_10­123_10120_10127_10125-10120,searchweb201603_2,ppcSwitch_5&btsid=d2ad89a3-80f3-4bd2-a363-42dcdf573606&algo_expid=aabd8a29-0dcb-4980-b5d0-89ea29b73be5-0&algo_pvid=aabd8a29-0dcb-4980-b5d0-89ea29b73be5

Абсолютно ничем.

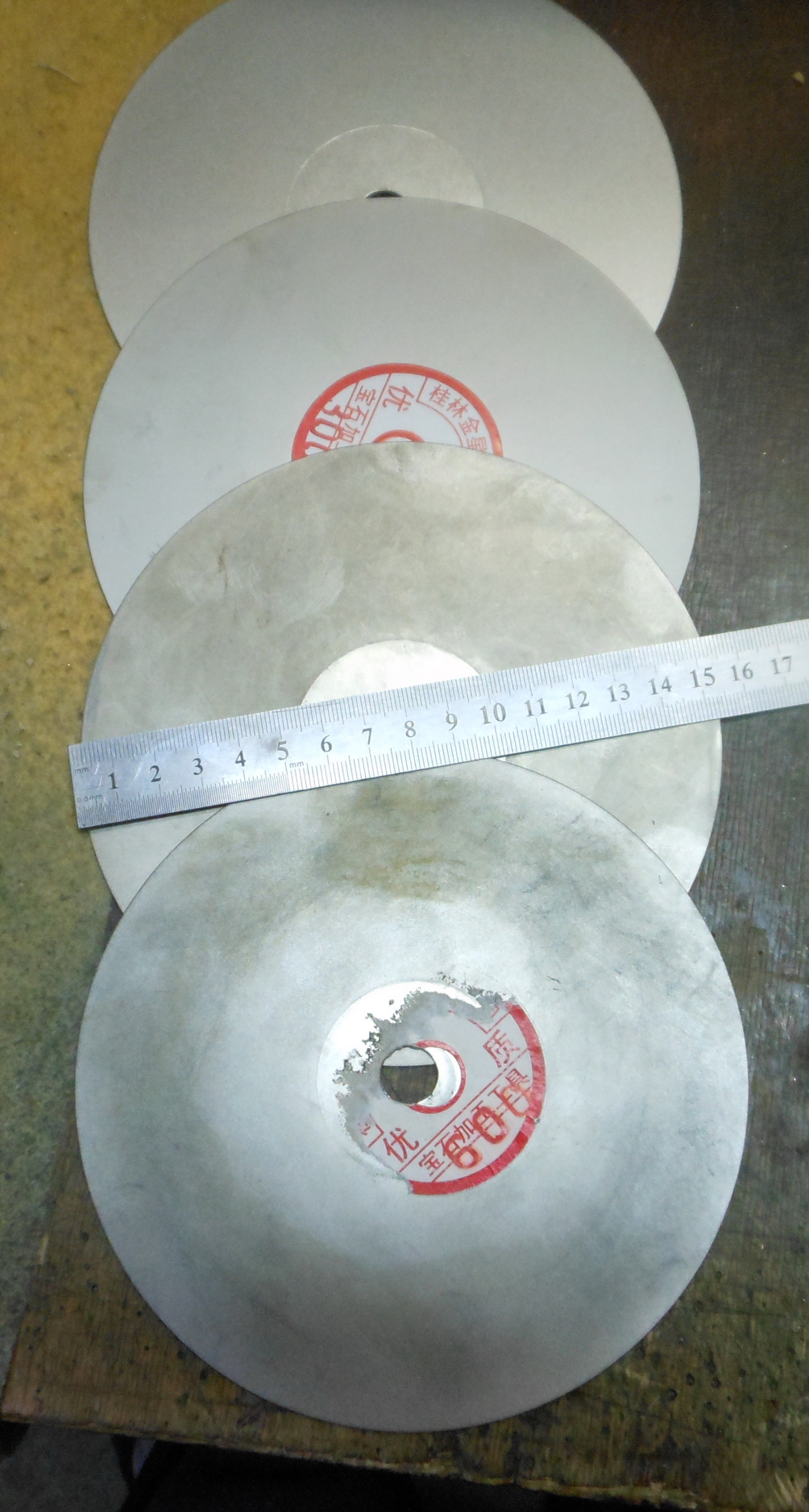

Я использую стописятки

Тоже сотки на ebay
http://www.ebay.com/itm/391508535609?var=660671928033&ssPageName=STRK:MESINDXX:IT&_trksid=p3984.m1436.l2649

Определенной одноразовостью, геометрию уже не исправить. Но альтернативные мнения рассматриваются, почему нет, у каждого свой взгляд.

А какую геометрию ты собираешься исправлять? И что значит определённая одноразовость.
Весьма достойные круги, с ограночными планшайбами сравнивать не стоит потому как это вообще не сравниваемые вещи, но для изготовления штихелей они лучше.

Согласен Олафом. Какой смысл убивать ограночные планшайбы о штихеля? Китайские вполне себе отлично справляются, да там гальваника, но они и стоят 500 руб диск вместе с доставкой.

Помимо шаблонов я бы прицарапал бы квадрант как у grs,и штихель запихнуть,и тулходер вставить.
Любой угол поставить, или на ходу его подкрутить.
Если учесть что есть разно профильные углы (те что для спиралей),очень даже полезная штуковина.

Aleb,
наверно для финиша хорошо единичку ставить планшайбу)

Кто бы размеры снял бы с жрс квадранта))  жаба душит за 16 покупать ))

Ну, примерно то и значит, что если испортил, то уже не исправил. Или купил, а там неровность какая, уже все, пошел бодаться с китайцами.
А планшайбу можно и выровнять.
Напишу ка я на завод с целью уточнить возможность изготовления и цены. Чтобы было с чем сравнивать.

Sd768,
Жрс ставит китайские  на свои шайбы ))
Сколько купило с форму людей,вроде все довольны )

На алмазе я бы точить(формировать) не стал бы штихеля из быстрореза.

А как же красивая реклама, где показано производство этих шайб. Но у них тоже гальваника. С учетом цены - это спецом для повышения доходов на расходниках.
Этож не особо хитрое дело, закинуть шайбы в электролит. Можно и местному населению доверить. С такой ценой, место производства ни разу не критично.

Вот-вот, и я не очень хочу.

Ща посмотрим, на жадность наших заводов.

У нас 2 темы про одно и тоже получаются) Дядя Миша же создавал тему про заточной для штихелей. Кидал там фотки своего, ну и тут кину)
Еще вот такие штуки мне Алексей нарезал, за что ему отдельное спасибо)

Aleb,
Алексею за енто  отдельный большой спасибо )  Хорошие  шаблоны.
и хорошо подходят для народной точилки )

А Алексей, это кто? Я тоже такие хочу....

trubotchist,
Алексей это Alexjewel

amigosan,

Доброго.
А где нашли за 16?

Aleb,
благодарю.

jeweller_18,
на ebey
