stasprib,
а расчесать не планировалось?

Sd768,
Это что такое?

stasprib,
если посмотреть первую фотку в посте Олега (пост №14) то видно, что на листиках прорезаны более тонкие линии имитирующие складки и прожилки - они придают иллюзию объема, хотя гравировка плоская. Просто это режется до канфарения, в случае чего - зачеканится и заметно не будет, а так придется аккуратнее делать.

Sd768,
Ну я планировал так.
нанести рисунок.
прорезать.
выбрать фон. (текущий этап)
выровнять рисунок.
нанести штриховку.


только учусь этому, критика приветствуется...

А, фон только выбран, тогда извиняюсь - я слепой и мне показалось, что он уже заканфарен.

Пока как то так.

Хорошо получается,но как видно вы не только учитесь,но уже что-то умеете.

vale32,
рисовать немного умею... и только)

Станислав, несколько вопросов:
Каким инструментом это резалось?
Есть ли предварительные эскизы?
Есть ли пробники гравировки?

Само собой. хотелось бы это увидеть.

Olaf,
Работал пневмоштихелем конструкции не безызвестного человека
в основном работал фасетенштихехелем (фасентштихель, фасонный) тот что под 120град.
подбирал фон бормашиной и флахштихелем.
Эскизы были...  когда на бумаге когда фотошопе...
более подробные фото у меня в группе ВК.
не совсем понял что значит пробники?

В общем этапы примерно такие.
эскиз
перенос рисунка (маркером замазал, чертилкой набросал примерно как на эскизе)
прорезал штихелем по начерченному контуру
прорезал штихелем фон тем же 120град
подбирал бормашиной и ровнял флахштихелем
далее матовал фон пневмоштихелем (использовал заточенный бор)
подправлял рисунок после матовки (тем же 120град)
нанес штриховку
фсё вроде

ps рисунок еще не закончен его нужно до ума доводить...
я до этого револьвера искромсал с десяток монет, латунный ключ и пару латунных пластин...
свежих фото сделать не могу... патапарата не будет до 16 числа сего месяца....


https://vk.com/rem_mzk
группа)

Местами есть жесткие косяки, думаю на первый раз можно списать...

на расчесывание  надо налегать кажись.  но это только сказать просто)))

Сергей Вальтман,
Да там еще доработка будет) это не финиш... но уже близко к этому.

Хотел бл.н + поставить, но чего то не работает . Я и так пока не умею. Стас молодчага   .

pavelyuvelir,

pavelyuvelir,
проставил за тебя, раз так надо.

Ну надо конечно...    Как без этого. Деньгами помочь не могу   , а плюсик - это завсегда пожалуйста

На пробниках отрабатываются некоторые операции, или полностью изделие.
Ни одна картинка не покажет вам как будет выглядеть работа на металле, плюс дополнительная практика

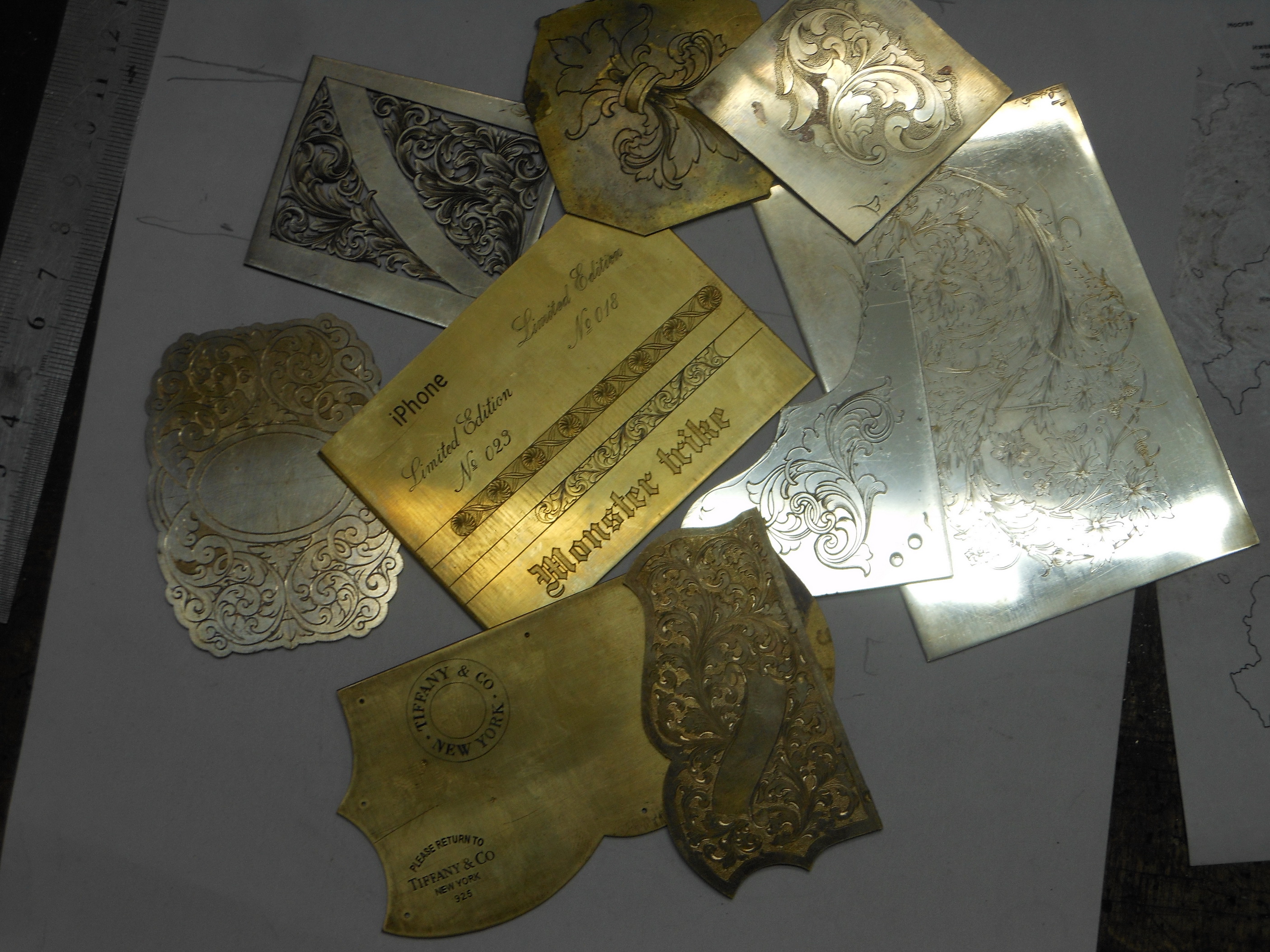

Вот некоторые варианты пробников.

Olaf,
ты чем так капусту поливаешь, что бамбук обгоняет?

Станислав,смело конечно браться за такую работу не имея опыта на пробниках,сначала надо бы было пробники показать,полностю законченый фрагмент.да и эскизик не даёт никакого представления,небрежно нарисованая картинка. Эскиз нужно подготовить максимально так как ты видишь гравировку будующую,чёткий безукоризненый графический рисунок. Обрати внимание как ты нарисовал эскиз,так и награвировал. .На пестике конечно извини,но это не гравировка,это какие то царапки не заточеным инструментом ,беспорядочные штришки обозначеного орнамента. Глубины реза практически нет,такое ощущение что твёрдость металла единиц50,что вряд ли. О композиции говорить не буду, техника гравирования на очень не высоком уровне. Но пестик ты ещё не испортил пока что,всё можно исправить, углубить фон,где то подчернуть объём, навести тени растушёвкой более старательно,штришок к штришку,его можно довести до товарного вида,в конце концов можно было найти похожую картинку и попытаться скопировать более менее точно. Картинок таких полно,ну и  получить пошаговую  консультацию у Олафа,так как он ближе всех к этой теме.
