► Заточной станок для штихелей
Михаил Ш
Пользователь
Регистрация: 02.03.2011
Откуда: Санкт-Петербург

Сообщений: 2730
В друзьях у: 9
Голосов: 361 / 50
#1
3 / 0
Добавлено: 18.10.2015 11:46:44
Нет единого места для сбора информации на эту тему. Сейчас все больше мастеров пользуется твердосплавными штихелями и для их выточки и заточки без удобного, легкого, компактного, несложного в изготовлении приспособления жить тяжко. Прежде всего меня интересуют конструкции квадрантов, но и любая другая информация, способная помочь в создании универсального и простого станка будет интересна. Давайте сюда выкладывать и свой собственный опыт, и то, что в интернете найдем.
Развернуть ⇓
Адрес сайта смотри в профиле
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#421
0 / 0
Добавлено: 07.10.2017 20:15:22
Цитата

trubotchist,
потому что дома в комнате...
можно просто мокрой губкой протирать шайбу... силиконовый спрей ( в авто)... и вдэшку тоже использую... на полировке... и масло можно веретенку.  тряпочку увлажнять и протирать...
вот алмазик  затачивал под гравировку с вдэшкой... стерженек около 3 мм
Изменено: Сергей Вальтман - 07.10.2017 20:18:14
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#422
0 / 0
Добавлено: 07.10.2017 20:31:40
наверное лучше типа таких   https://podtrade.ru/product/33299/   чтото купить...через проставку шпильками стянуть два корпуса... валик выточить  ... ну там шкивы ... хоть из капролона... и ремень...будет фундаментально)))
Offline
Профиль
Вверх
amigosan
Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8
#423
0 / 0
Добавлено: 07.10.2017 20:39:13
trubotchist,
ухты бягу глядеть, спасибо большое.
Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)
Offline
Профиль
Вверх
trubotchist
Модератор
Регистрация: 08.01.2012

Сообщений: 4577
В друзьях у: 4
Голосов: 376 / 45
#424
0 / 0
Добавлено: 07.10.2017 20:51:07
amigosan,
его уже забронировал кто-то.... ну можно очередь занять, может первый откажется.
Offline
Профиль
Вверх
amigosan
Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8
#425
0 / 0
Добавлено: 07.10.2017 20:52:08
trubotchist,
Ага потопчусь в очереди )
Не куплю значит не мое)
Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)
Offline
Профиль
Вверх
trubotchist
Модератор
Регистрация: 08.01.2012

Сообщений: 4577
В друзьях у: 4
Голосов: 376 / 45
#426
0 / 0
Добавлено: 07.10.2017 20:56:22
amigosan,
тот который за 15, за 14 без суппорта и больно страшный.... а цанги иногда отдельно проскакивают там же на директлоте. Если купите, скажете, может я подскажу у кого цанги спросить. Если телефон человека найду.
Offline
Профиль
Вверх
amigosan
Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8
#427
0 / 0
Добавлено: 07.10.2017 21:08:57
trubotchist,
Хорошо,спасибо, думаю по ходу пьесы видно будит что останется )
Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)
Offline
Профиль
Вверх
Olaf
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
#428
0 / 0
Добавлено: 07.10.2017 22:01:43
Цитата

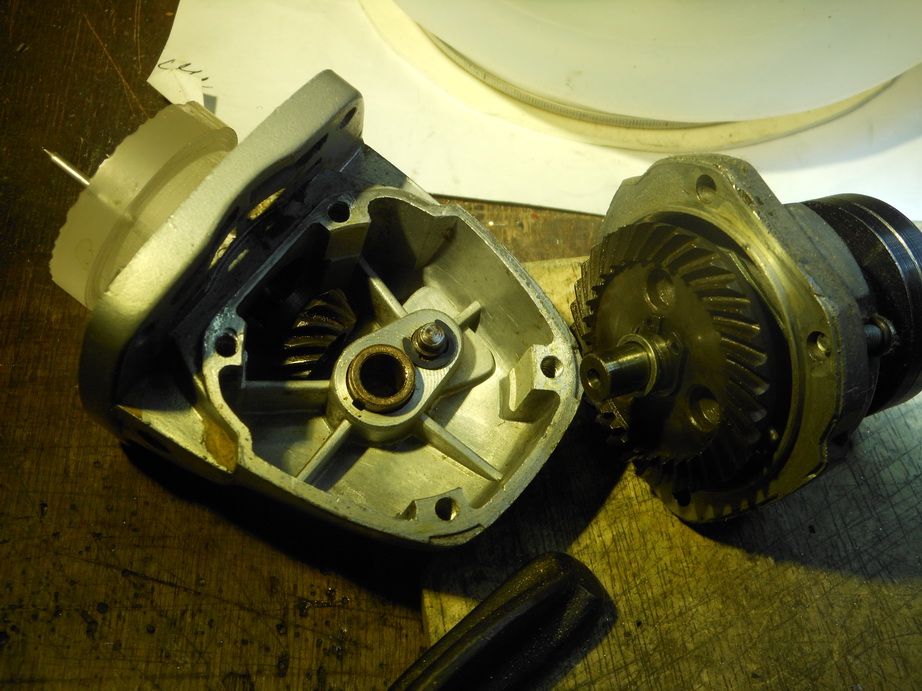

наверное потому, что там в большинстве редукторов... вал на одном радиальном шарикоподшипникеи хвостовик во втулке.
Да Николаич, так оно и есть. Но не это меня остановило. Кстати люфт только осевой и совсем крошечный.
Что то мне подсказывает что при желании туда можно воткнуть игольчатый подшипник. А учитывая небольшое количество оборотов, должно всё нормально получиться.
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Offline
Профиль
Вверх
amigosan
Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8
#429
0 / 0
Добавлено: 07.10.2017 23:24:45
Olaf,
Самое интересное что в некоторых он стоит,игольчатый.
Изменено: amigosan - 07.10.2017 23:28:03
Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)
Offline
Профиль
Вверх
iditmar
Пользователь
Регистрация: 04.04.2015
Откуда: Planet Earth, Moscow

Сообщений: 1827
В друзьях у: 5
Голосов: 203 / 1
#430
0 / 0
Добавлено: 08.10.2017 22:30:42
amigosan,
Тут промелькнуло что можно использовать втулку от велика. Чёт я не понимаю как её присобачить...
Железяка- железячная. Криворука- криворучная. Гравировка-....?
Offline
Профиль
Вверх
Olaf
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
#431
0 / 0
Добавлено: 08.10.2017 22:49:59
iditmar,
Как вертикальный шпиндель.
Но лучше спросить у Константина, он в них больше разбирается.
https://www.google.ru/search?q=%D0%B2%D0%B5%D0%BB%D0%BE%D1%81%D0%B8%D0%BF%D0%B5%D0%B4%D0%­BD%D0%B0%D1%8F+%D1%81%D1%82%D1%83%D0%BF%D0%B8%D1%86%D0%B0&so­urce=lnms&tbm=isch&sa=X&ved=0ahUKEwj6u_vI5OHWAhVCKlAKHXW0AAs­Q_AUICigB&biw=1173&bih=646#imgrc=_
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Offline
Профиль
Вверх
iditmar
Пользователь
Регистрация: 04.04.2015
Откуда: Planet Earth, Moscow

Сообщений: 1827
В друзьях у: 5
Голосов: 203 / 1
#432
0 / 0
Добавлено: 08.10.2017 23:02:38
Olaf,
С велокомпонентами я тоже дружу, только вот не понимаю как использовать в нашем случае...
Железяка- железячная. Криворука- криворучная. Гравировка-....?
Offline
Профиль
Вверх
Olaf
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
#433
0 / 0
Добавлено: 08.10.2017 23:19:45
iditmar,

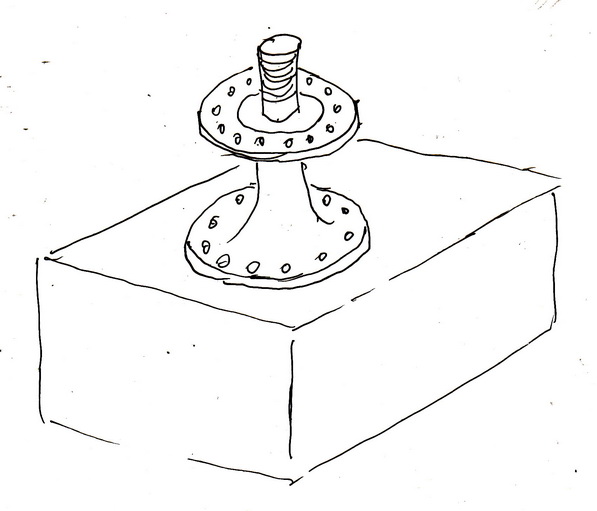

Типа так.
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Offline
Профиль
Вверх
iditmar
Пользователь
Регистрация: 04.04.2015
Откуда: Planet Earth, Moscow

Сообщений: 1827
В друзьях у: 5
Голосов: 203 / 1
#434
0 / 0
Добавлено: 08.10.2017 23:35:48
Olaf,
Только наверное внутрь её что бы крепить за отверстия для спиц обе стороны
Железяка- железячная. Криворука- криворучная. Гравировка-....?
Offline
Профиль
Вверх
amigosan
Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8
#435
1 / 0
Добавлено: 08.10.2017 23:41:00
Заднюю втулку...
Шимана на насыпи непойдет, нонейм типа Новотек на промах (3 пром подшипника),Любые с каталога.
Хочешь сингл спид или кассету.
двигатель типа РД-9 127 оборотов.
Кассета даст выбор оборотов )
Изменено: amigosan - 08.10.2017 23:48:13
Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)
Offline
Профиль
Вверх
iditmar
Пользователь
Регистрация: 04.04.2015
Откуда: Planet Earth, Moscow

Сообщений: 1827
В друзьях у: 5
Голосов: 203 / 1
#436
0 / 0
Добавлено: 08.10.2017 23:47:03
amigosan,
С трещёткой или её выкинуть?
Железяка- железячная. Криворука- криворучная. Гравировка-....?
Offline
Профиль
Вверх
amigosan
Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8
#437
0 / 0
Добавлено: 08.10.2017 23:52:16
С трещотки думаю собачки можно вытянуть.
кассету набрать в два яруса
Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)
Offline
Профиль
Вверх
amigosan
Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8
#438
0 / 0
Добавлено: 09.10.2017 00:04:46
Ну я бы не парился и делал из головки от УШМ, у Боша вроде они на подшипниках.
Ну не суть,главное что там биения нету и если набить смазкой погуще то и неслышно, до 1000 нормально все работает)
Вытащишь вал обрежешь, а подшипник обратно поставишь на клей.

Как выше сказано до 500 - 700  самые нормальные обороты.  Тебе же не кило точить штихелей.
Потом уже придумаешь что поинтересней.
Просто от болгарки все готово и если с торца ее  ставить,то можно позиционировать ее.
Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)
Offline
Профиль
Вверх
iditmar
Пользователь
Регистрация: 04.04.2015
Откуда: Planet Earth, Moscow

Сообщений: 1827
В друзьях у: 5
Голосов: 203 / 1
#439
0 / 0
Добавлено: 09.10.2017 00:06:37
amigosan,
Ну да, а то нормальная втулка на промах будет нормально стоить...
В принципе думаю и переднюю можно заюзать. Звездочки конечно хорошо но вместе с цепью дадут шум.
Изменено: iditmar - 09.10.2017 00:17:50
Железяка- железячная. Криворука- криворучная. Гравировка-....?
Offline
Профиль
Вверх
amigosan
Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8
#440
0 / 0
Добавлено: 09.10.2017 00:11:23
Где то так  соорудить, дешего  и сердито.
Форедом даже такие делал, можно натянуть 30й наконечник  :blush2:
Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)
Offline
Профиль
Вверх
