По скольку появилось предложение от трудящихся, иду на встречу)) http://www.jportal.ru/forum/forum43/topic16574/?PAGEN_1=2
Смысл этой темы , упростить поиск в интернете для интерисующихся и желающих заняться самостоятельным изготовлением этой схемы, а так же для того что бы желающие повторить , но не имеющие токаря , могли встретиться с теми кто желает сделать ручки своим братьям по разуму, надеюсь не по американским ценам))) Так что не стесняемся))
Лично у меня коммерческого интереса нет , чисто из любви к искусству))), даже ролики не на монетизации , это принципиально, либо ты делишся , либо ты уже продавец))

Ну так и вот , смысл этой схемы, безрасходная система , воздух не перекачивается и компрессор не является таковым так как нет клапанов и воздух не расходуется , он является больше приводом для создавания возвратно поступательных движений пневмоударов в системе.
Краткие ролики о том как мысль нашла дорогу в моск)))
http://www.youtube.com/watch?v=O0bS5qXaF00http://www.youtube.com/watch?v=YrQTq_QxRFshttp://www.youtube.com/watch?v=GC8OkWisfAwhttp://www.youtube.com/watch?v=mSTKH034ubkhttp://www.youtube.com/watch?v=zXrb0L4zdMIhttp://www.youtube.com/watch?v=ah4u2EVgi1o
Это я все к чему? к тому что в каменном веке уже , сообща выжить легче и мамонтятинки покушать))
В толпе оно все веселей получается))
Здесь только конкретика по обсуждению работы и конструкции пневмоштихеля Сергея Вальтмана. Флуд будет удаляться.

Развернуть ⇓

Изменено: Сергей Вальтман - 10.09.2015 17:15:33

Offline

ЛС

Сергей Вальтман

Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44

#41

0 / 0

Добавлено: 12.10.2015 20:44:55

у меня вроде 17 , а те которые больше , они здоровые какие то и дорогие , там если поедете, они вобщем то все похожи но главное чтоб с кольцом, но думаю они наверно все с кольцами. в смысле беркуты))

Изменено: Сергей Вальтман - 12.10.2015 20:45:39

Offline

ЛС

alex xxx

Пользователь
Регистрация: 11.12.2010
Откуда: Москва

Сообщений: 4195
В друзьях у: 9
Голосов: 840 / 2

#42

0 / 0

Добавлено: 12.10.2015 20:50:28

Сергей спасибо!
Про кольцо я понял давно.
И хорошо что там похоже сервис,то есть люди вроде как во внутреностях разбираются.
А вот у кого в городе сервиса такого скажем нет.Я вот не представляю как в магазине автозапчастей добится у продавца ответа какой там поршень с юбочкой манжетой или кольцом:))))

Алексей Лавлинский

Offline

ЛС

Сергей Вальтман

Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44

#43

0 / 0

Добавлено: 12.10.2015 20:51:10

причем многие кто делал ваще не напрягавлись, прям как есть работает и все , только клапана, по фоткам смотрел в контакте, Маратик так даже эту загогулину не снял , и так говорит отлично, но конечно лучше прямоток и движок получше , несколько выписывали с али на 220в уже есть и такие , там вообще педаль и все))

Offline

ЛС

Влад07

Пользователь
Регистрация: 29.02.2012
Откуда:

Сообщений: 1127
В друзьях у: 2
Голосов: 211 / 1

#44

0 / 0

Добавлено: 12.10.2015 20:51:41

Я брал 15 беркут , вполне справляется , тем более что я не очень по гравировке и то что опытный мастер делает за пол часа я "ваяю" по два- три часа , и ничего не перегревается и не сгорает .

Offline

ЛС

alex xxx

Пользователь
Регистрация: 11.12.2010
Откуда: Москва

Сообщений: 4195
В друзьях у: 9
Голосов: 840 / 2

#45

0 / 0

Добавлено: 12.10.2015 20:54:44

Ребята СПАСИБО!

Алексей Лавлинский

Offline

ЛС

Сергей Вальтман

Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44

#46

1 / 0

Добавлено: 12.10.2015 21:30:29

ну у продавцов не добьетесь, они знают только для колес на 15, на 17 и на 20)))
у меня просто разные были и я ковырял их , кончилось тем что гильзу я карбонитрировал и полировал от другого и теперь ваще )) кстати чуть помазал литолом немного , хорошо работает , он и не плавится и не исчезает.
Может пригодится, Амиго сан тогда спрашивал а я забыл сюда кинуть, наверное если во фторопластовых рубашках делаьь то и нержу нет смысла карбонитрировать или калить, фторопласт мягкий же, размеры какие есьь те и замерял, эти металлические из 9хс и хвостовиков сверл, как они идут уже готовые, а каленые слишком тонкие и их откалывает шляпки



Изменено: Сергей Вальтман - 14.10.2015 19:53:34

Offline

ЛС

amigosan

Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8

#47

0 / 0

Добавлено: 13.10.2015 05:24:40

Ну я где то писал что 14-17беркуты да и остальные ничем не отличаются,там дрыгатели только разные по мощьности.
И надо димер по мощности подобрать,а то могут не коректно работать моторчики.

Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)

Offline

ЛС

alex xxx

Пользователь
Регистрация: 11.12.2010
Откуда: Москва

Сообщений: 4195
В друзьях у: 9
Голосов: 840 / 2

#48

0 / 0

Добавлено: 14.10.2015 18:54:27

Значит информация такая:поршневые у Беркута серии R 15 и 17 одинаковые.А у 14 не кольцо на поршне, а манжета.Так что вот так сказали в сервисе, координаты которого амигосан выкладывал.
Был там сегодня.Любезно продали кучу новых и б/у деталек.Впереди осмысление и сборка.

Алексей Лавлинский

Offline

ЛС

amigosan

Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8

#49

0 / 1

Добавлено: 14.10.2015 19:00:38

офф сайт говорит что беркут 14 с кольцом )
http://berkut-compressor.ru/r14.html
И в запасе лежит от 14 с кольцом.

Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)

Offline

ЛС

amigosan

Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8

#50

0 / 0

Добавлено: 14.10.2015 19:01:03

Цитата
( ) Был там сегодня.Любезно продали кучу новых и б/у деталек.Впереди осмысление и сборка.

дорого сей час обошелся набор *?
Мастер там забавный,эдакий бывалый,убитый нарзаном ))

Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)

Offline

ЛС

alex xxx

Пользователь
Регистрация: 11.12.2010
Откуда: Москва

Сообщений: 4195
В друзьях у: 9
Голосов: 840 / 2

#51

0 / 0

Добавлено: 14.10.2015 19:06:18

amigosan,
Ага.Сначала чуть до драки не дошло на почве взаимопонимания,потом расстались как кореша

))
Труден путь к штихелю Сергея Вальтмана:)
.....
Про 14 со слов мастера сервиса

Алексей Лавлинский

Offline

ЛС

amigosan

Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8

#52

0 / 0

Добавлено: 14.10.2015 19:10:27

Цитата
( ) Труден путь к штихелю Сергея Вальтмана ..... Про 14 со слов мастера сервиса

ну ему виднее) от туда)

Надо схему нарисовать,а то как обычно,без пачки беломора не пройти)))

Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)

Offline

ЛС

amigosan

Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8

#53

2 / 0

Добавлено: 14.10.2015 19:13:49

Компрессор беркут 15 (голова от него)
Фередом на 18 000
диммер осветительный
гравер Вальтмана )

Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)

Offline

ЛС

alex xxx

Пользователь
Регистрация: 11.12.2010
Откуда: Москва

Сообщений: 4195
В друзьях у: 9
Голосов: 840 / 2

#54

1 / 0

Добавлено: 14.10.2015 19:22:58

Я обязательно сделаю фотки того,что получится и выложу.Внесу свою лепту в благое дело

Для тех кто будет делать пневмо в Москве информация актуальная.У меня сегодня могли и нервы сдать при покупке.Знал бы заранее-как говорится предупреждён-вооружен.Нервные все такие....
Ну по крайне мере тамошние уже знают для чего у них скоро все будут брать поршневые.И последующим покупателям будет проще.
С ув.

Алексей Лавлинский

Offline

ЛС

alex xxx

Пользователь
Регистрация: 11.12.2010
Откуда: Москва

Сообщений: 4195
В друзьях у: 9
Голосов: 840 / 2

#55

1 / 0

Добавлено: 14.10.2015 20:28:53

Вобщем купил вот чего:
( вот это кольцо ,отдельно которое ,и называется "блок поршневой",.во всяком случае я так понял ,потому что мне его на порилавок и выложили)
Как правильно сформулировать коректно-конкретно как же называется вся та часть,которая не является мотором,а находится слева (справа) от него я так и не понял:)



Алексей Лавлинский

Offline

ЛС

alex xxx

Пользователь
Регистрация: 11.12.2010
Откуда: Москва

Сообщений: 4195
В друзьях у: 9
Голосов: 840 / 2

#56

1 / 0

Добавлено: 14.10.2015 20:33:15

Ну и потом после дружеского общения мне был презентован вот такой штук:)
(Вместо того(вернее вместе с тем) от которого отпиливать надо часть.
Это когда уже был пройден момент непонимания для чего это собственно мне всё понадобилось:)


Алексей Лавлинский

Offline

ЛС

amigosan

Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8

#57

0 / 0

Добавлено: 14.10.2015 20:45:38

Он мне тоже такой презентовал, а еще пару колец на поршень))
Я думаю что надо ему намекнуть куда скидывать сломаные компресоры)))

Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)

Offline

ЛС

Сергей Вальтман

Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44

#58

0 / 0

Добавлено: 15.10.2015 05:59:14

ачо!? чем на помойку))) а народ спасибо скажет)) то что нужно выставил в подержаном оборудовании , здесь и по роликами стрелку направим , и пусть страждущие берут, и всем будет хорошо , одному нарзан))) другим поршневые пары, тем боля он там по ним эксперт уже скоро станет)) будет знать что конкретно нужно в этот КИТ гланое нам не потерять его))) а то нарзан дело серьезное)))

Offline

ЛС

alex xxx

Пользователь
Регистрация: 11.12.2010
Откуда: Москва

Сообщений: 4195
В друзьях у: 9
Голосов: 840 / 2

#59

3 / 0

Добавлено: 16.10.2015 00:25:46

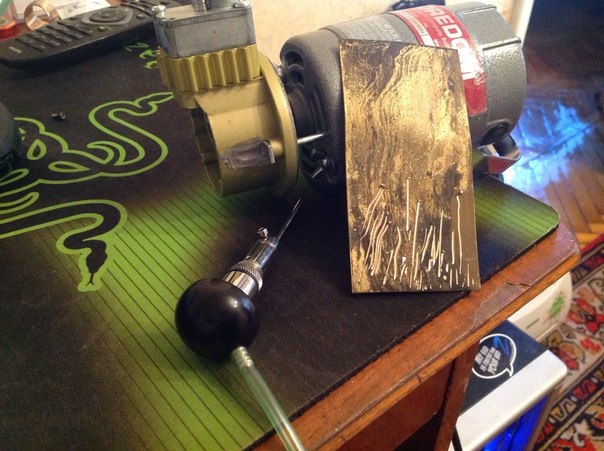

Вобщем подумал я на счёт монтажа головы компрессора на бормашину и решил сделать так.(см.фото)А поскольку гайки с такой резьбой я вряд ли где найду(я же в Москве,где на одну гайку десять менеджеров)ну и вот спаял гайку из медной проволоки и медной же втулки.В конце концов родная вообще из пластика.Ну и припаял её на не толстую пластину из нержи.Так и грязи меньше налетит под поршень,да и снимать если что быстро.Но вообще я больше из эстетических соображений:)Осталось только покрасить.Всё таки аккуратным и приятным взору инструментом и работать приятнее.
