Уважаемые коллеги, и гости нашего города. Здравствуйте.
Пока тема пневмоштихеля, подостыв набирает нужную температуру, предлагаю обсуждать здесь всяко разно, для работы полезное, но не нуждающееся в содании новой темы.
Инструмент, его оформление, уход, эксплуатация, хранение, приспособы, приёмы в работе, подготовка эскизов, трансфер,расходные, и т.д, и т.п.
Если никто не против, я начну.
Обсуждали мы вот здесь http://www.jportal.ru/forum/forum76/topic10867/?PAGEN_1=201 алмазную резинку,
Так вот, возникли у меня кое какие мысли по связке, и сразу пошли вопросы, какой твёрдости должна быть связка, на пример по Шору, либо мягкая как розовая полировальная, либо твёрдая как хоккейная шайба, или как оргстекло?
Далее- сколько мешать порошка, 25, 50, или 75 процентов, и какого номера? Есть ли смысл сделать, скажем 20/14,
или сразу попробовать с нулёвок.
Или не заморачиваться, и нарубить из этих http://www.sapphire.ru/vcd-278/catalog.html, посчитал - получается 44 штуки по 25мм., полагаю что подобный расходник будет интересен не только для правки ТС, но и для много чего ещё.
Для начала, как то так, :hi:
Развернуть ⇓
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
iditmar,

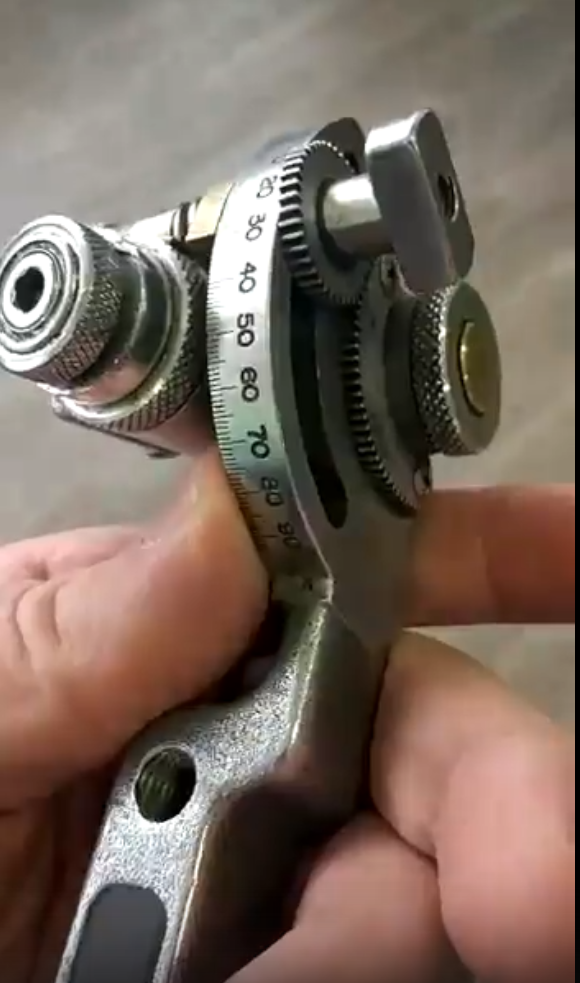

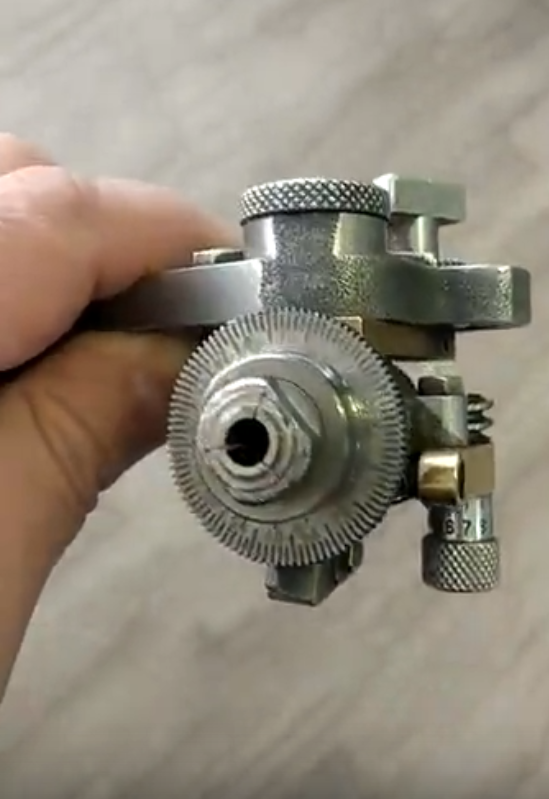

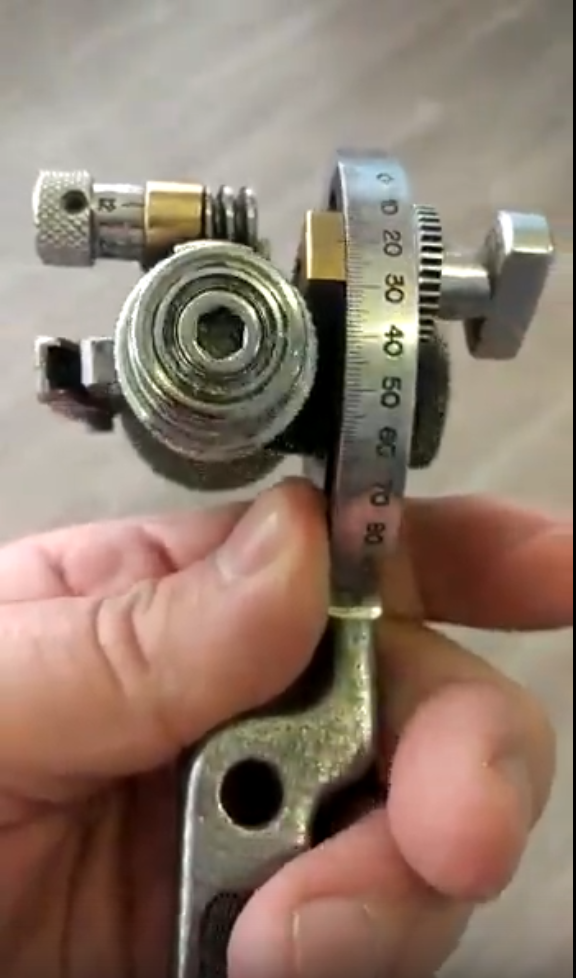

А я квадранты
РУСЛАН-Коралл,
Бери квадрант 96, с малюткой путаться будешь.
Пользователь
Регистрация: 04.04.2015
Откуда: Planet Earth, Moscow

Сообщений: 1827
В друзьях у: 5
Голосов: 203 / 1
Сергей Николаевич, а мне вот линзопятка не понравилась совсем. Ведь получается, что выступ линзы увеличивает градус и как я писал уже Олегу Николаевичу про +/-
"Всёж +/- градус пока новичок считаю критичным в том плане, что рука не поставлена и небольшое изменение не даст повторить так же как начало получаться с определённым углом. Много факторов от волнения до слабости неподготовленного запястья, сильного сжатия штихеля. По этому я на своём микроскопическом опыте всёж придерживаюсь того, что поймал свой угол, постановку руки и пока не "расслабишься" с опытом +/- градус критичен так как вызовет дискомфорт."
Железяка- железячная. Криворука- криворучная. Гравировка-....?
Пользователь
Регистрация: 01.12.2011
Откуда: Оренбург

Сообщений: 297
В друзьях у: 3
Голосов: 12 / 2
Сергей Вальтман,
Всё сразу не потяну , мне сейчас с шайбами определиться и всё таки с начала с малюткой ,
Буду путаться не страшно , мозг не вывихну надеюсь ,   :trubka:
С квадрантом буду позже знакомиться ,
Изменено: РУСЛАН-Коралл - 13.02.2019 15:47:35
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
Цитата
Сергей Николаевич, а мне вот линзопятка не понравилась совсем.
это прекрасно
Цитата
Ведь получается, что выступ линзы увеличивает градус
не соответствует...градус зависит от соотношения длинны вылета к высоте подъема при заоваливании
Цитата
как я писал уже Олегу Николаевичу про +/-
не читал
Цитата
"Всёж +/- градус пока новичок считаю критичным в том плане, что рука не поставлена и небольшое изменение не даст повторить так же как начало получаться с определённым углом
а как Вы считаете, угол пятки 25 градусов плохо? или 30, еще хуже?
Цитата
постановку руки и пока не "расслабишься" с опытом +/- градус критичен так как вызовет дискомфорт."
дискомфорт ..так же может вызывать и другие вещи... которые можно компенсировать градусом к примеру или чем то еще
Изменено: Сергей Вальтман - 13.02.2019 16:43:57
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
Цитата
и всё таки с начала с малюткой ,
в принципе ее хватает..... у нее есть свои плюсы по отношению к квадранту......
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
iditmar,
вот на фото к примеру с пяткой иногда 30 иногда 25.......чисто под пневму мою
а линзовая которая не нравится.....а нравится мне...она удобна на глянцевой гравировке  по золоту..всякой национальной штучки... особенно при повороте в сторону грани которая режет.. нет рваного края... чисто так по дуге..раз...и блестящая такая блистючка... капуста не пойдет... народу надо привычное...так и приходится любить то что нужно в данном случает.
Изменено: Сергей Вальтман - 13.02.2019 19:11:57
Пользователь
Регистрация: 02.03.2015

Сообщений: 4854
В друзьях у: 6
Голосов: 539 / 9
Цитата
С квадрантом буду позже знакомиться ,
Руслан, это квадранты. Квадранты, это Руслан. :biggrin2:
Пользователь
Регистрация: 01.12.2011
Откуда: Оренбург

Сообщений: 297
В друзьях у: 3
Голосов: 12 / 2
Sd768,
Видишь молчат ?!
Говорю же рано ещё !!! :trubka:
Пользователь
Регистрация: 01.12.2011
Откуда: Оренбург

Сообщений: 297
В друзьях у: 3
Голосов: 12 / 2

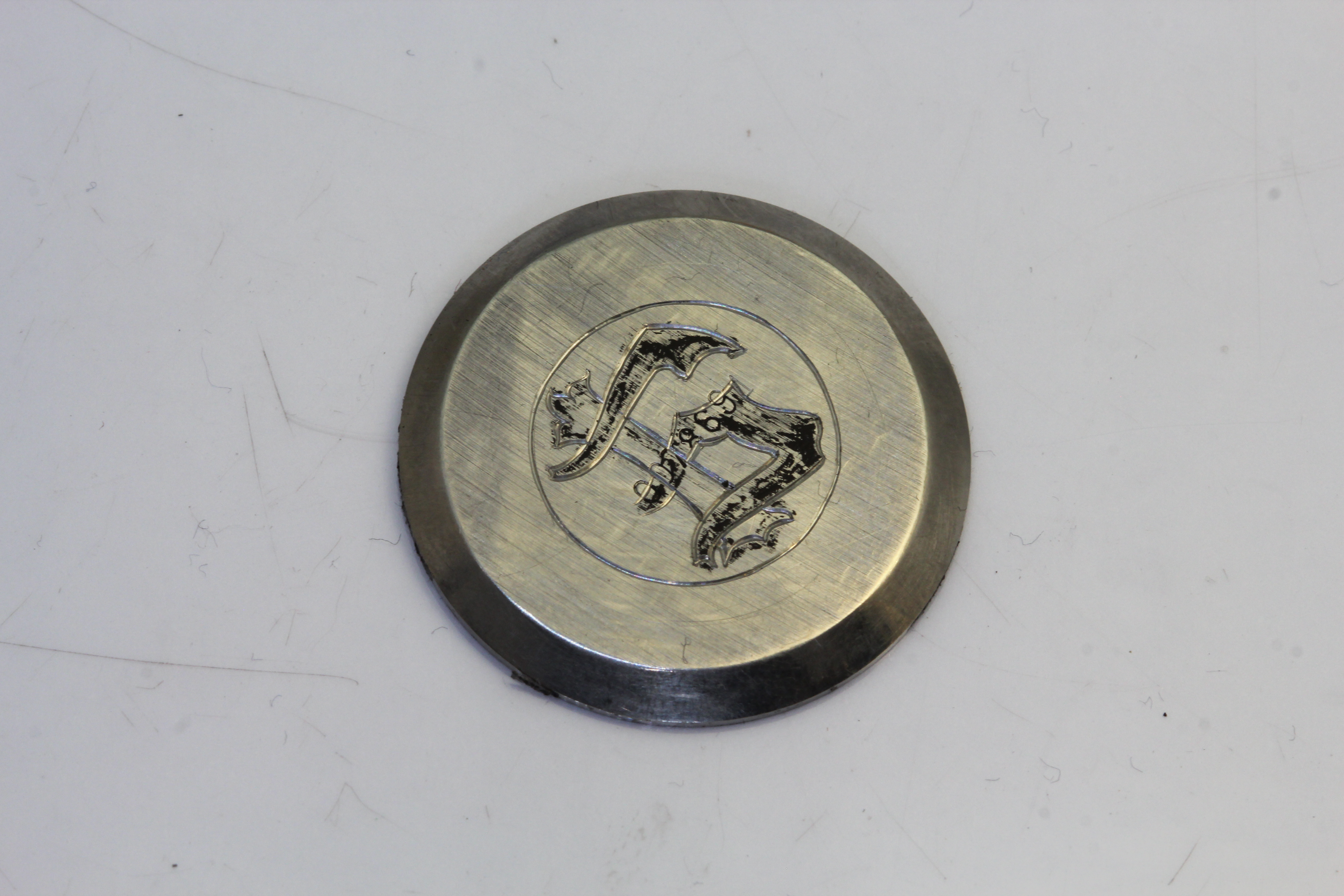

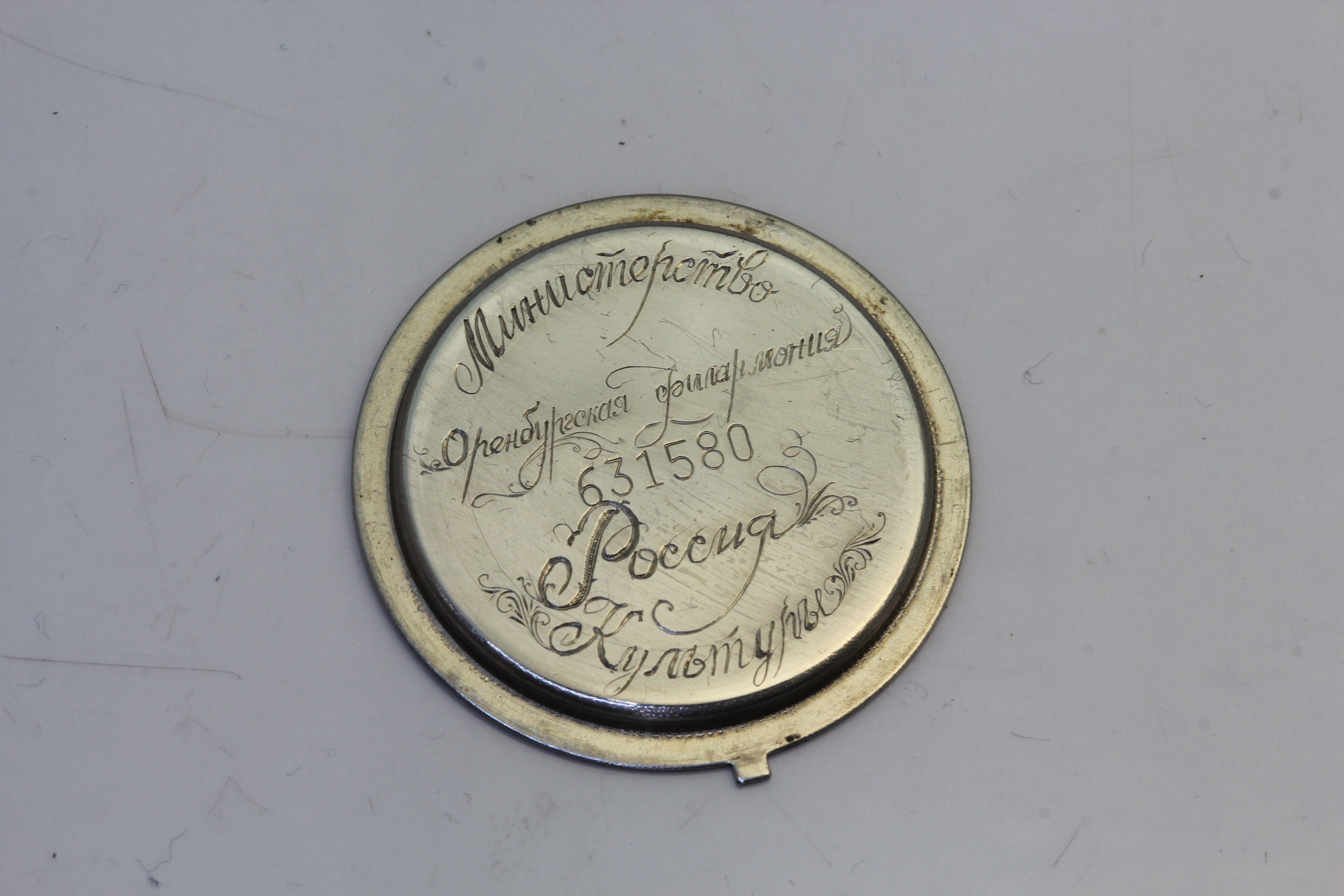

Проба реза нержавейки . Режется классно , но и кромка крошится тоже на ура .

При каждой правке делал более тупой угол , пока не прекратились сколы на клинке .
На второй крышке пробовал уместиться в строчку 1 мм . пока коряво в тех местах где ломался клинок , но принцип понятен .
Увлёкся так что из за микроскопа меня выманили чувства голода и переполненного мочевого .
Глянул на часы 3 часа ночи , 5 точка квадратная , и чувство не насыщенности .

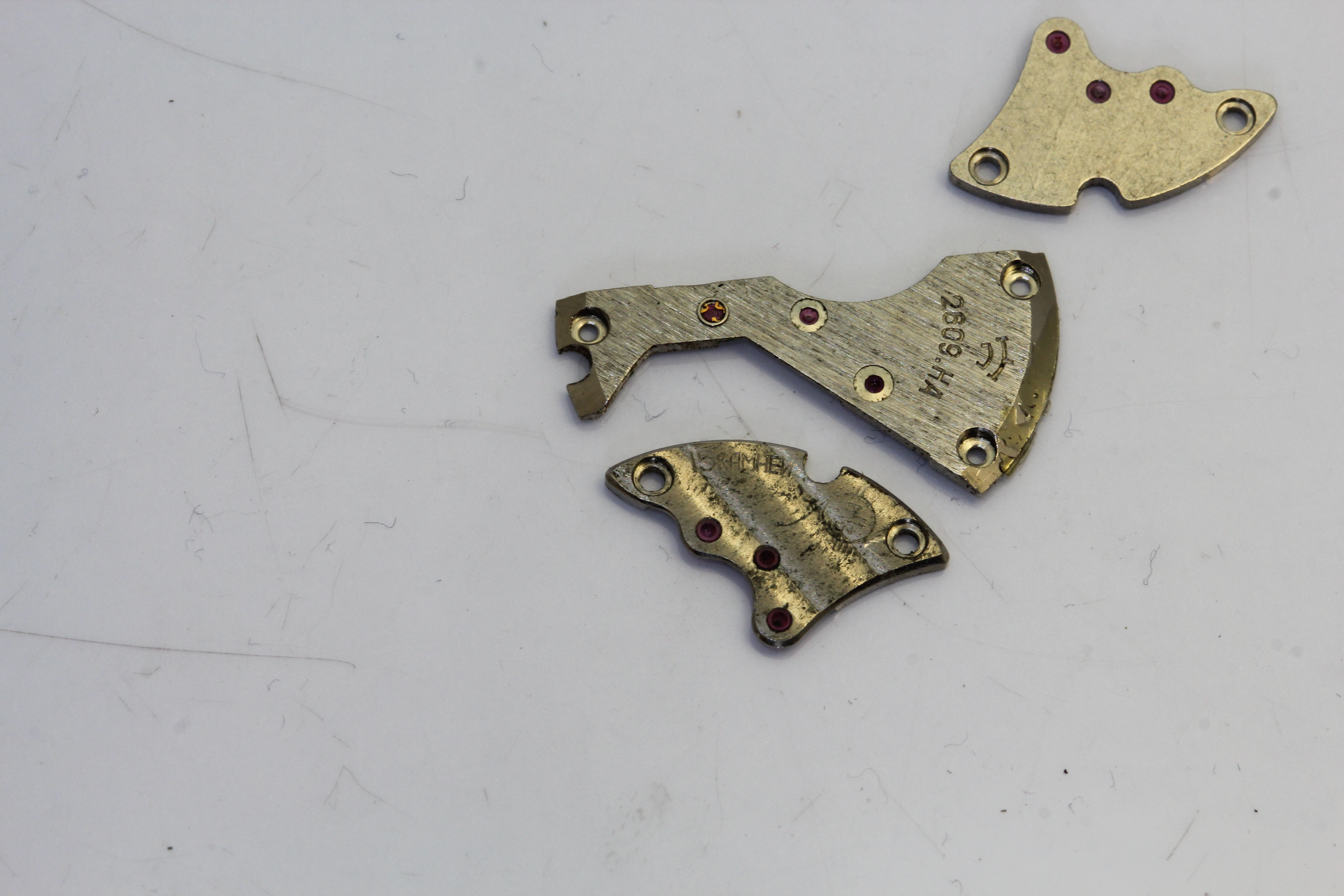

Это следующий подопытный терпила, часовые латунные мосты и еще одна крышка .

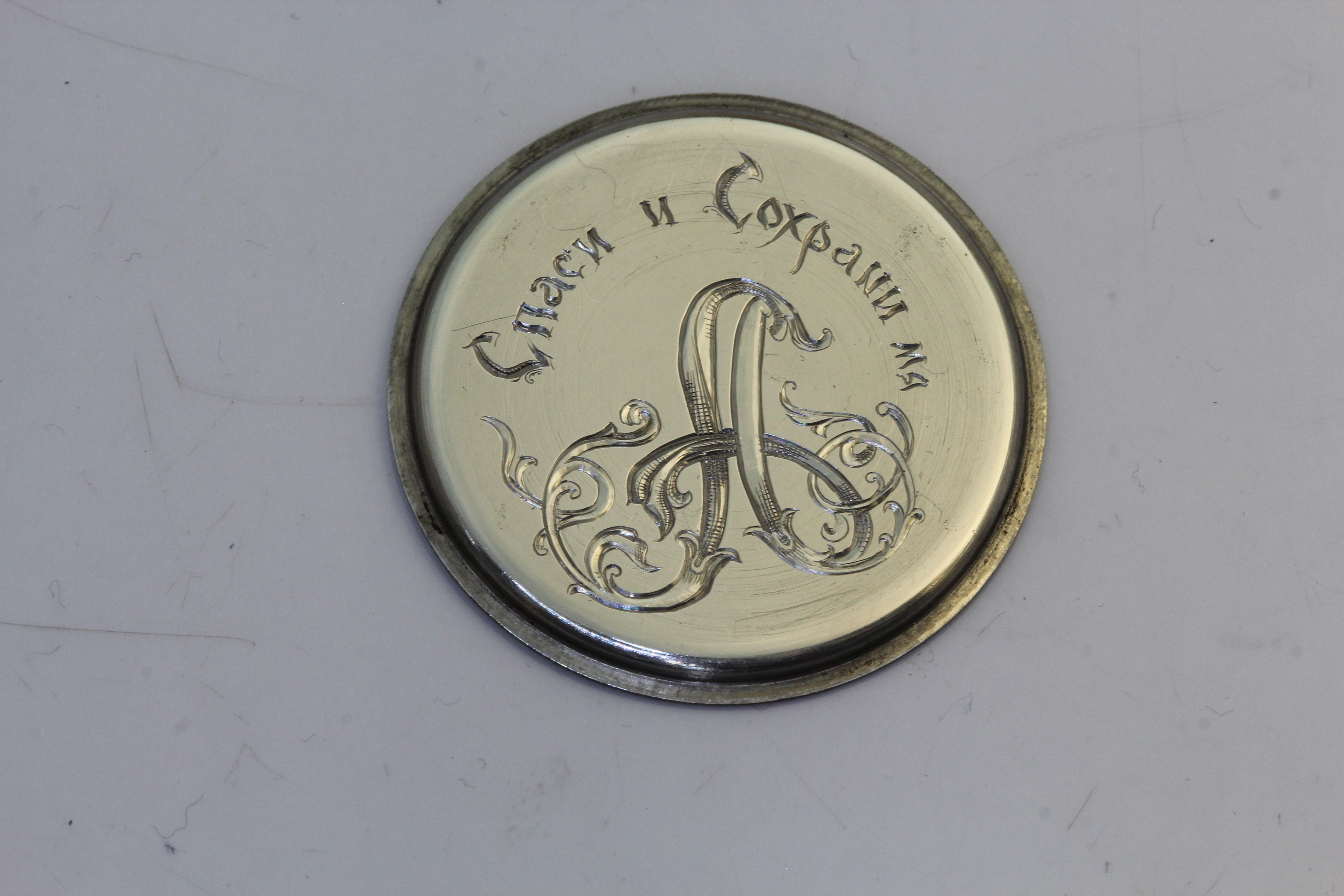

посеребрил и зачернил штриховку как положено , вид уже другой .
Изменено: РУСЛАН-Коралл - 20.02.2019 21:49:25
Пользователь
Регистрация: 01.12.2011
Откуда: Оренбург

Сообщений: 297
В друзьях у: 3
Голосов: 12 / 2

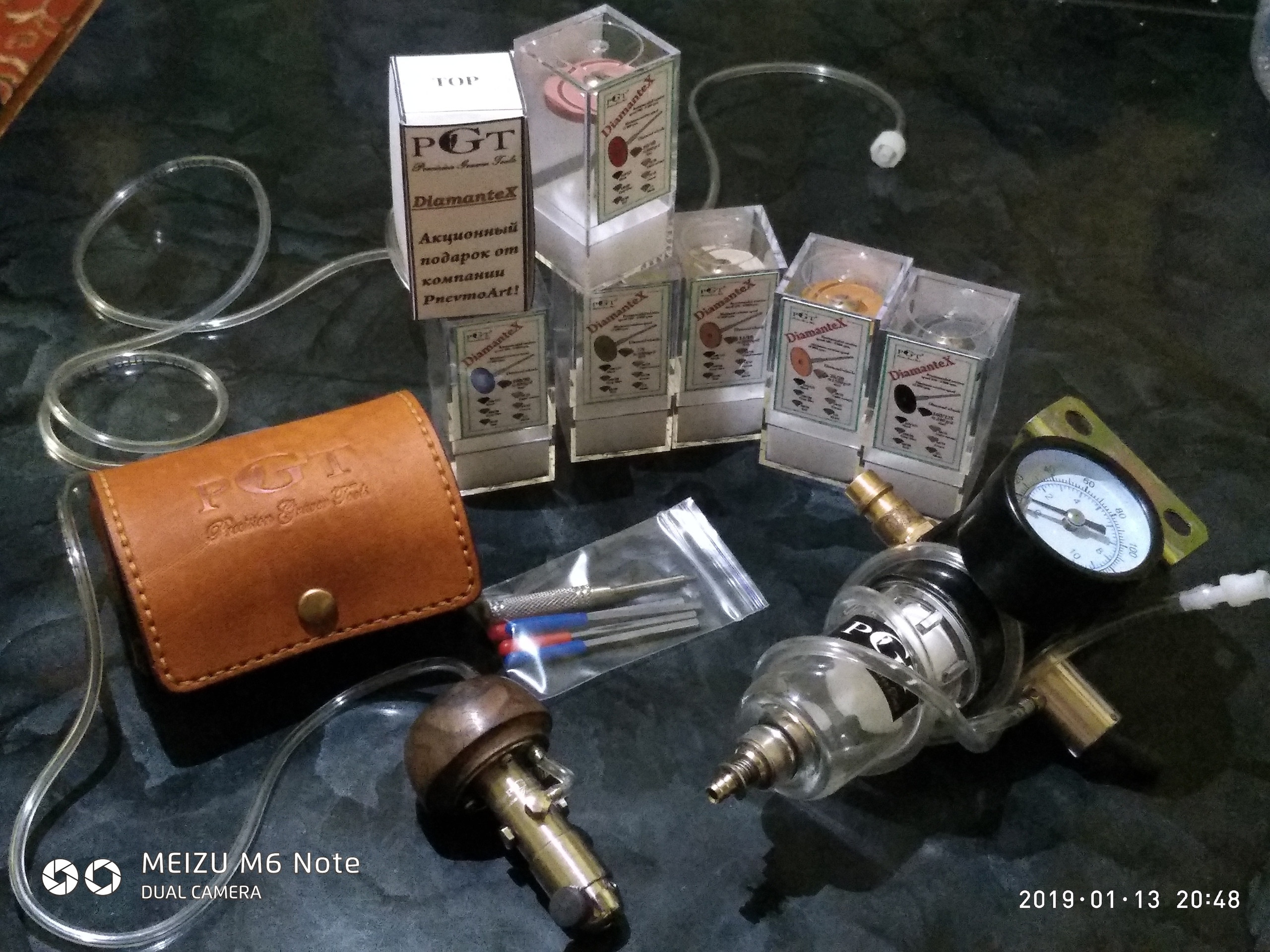

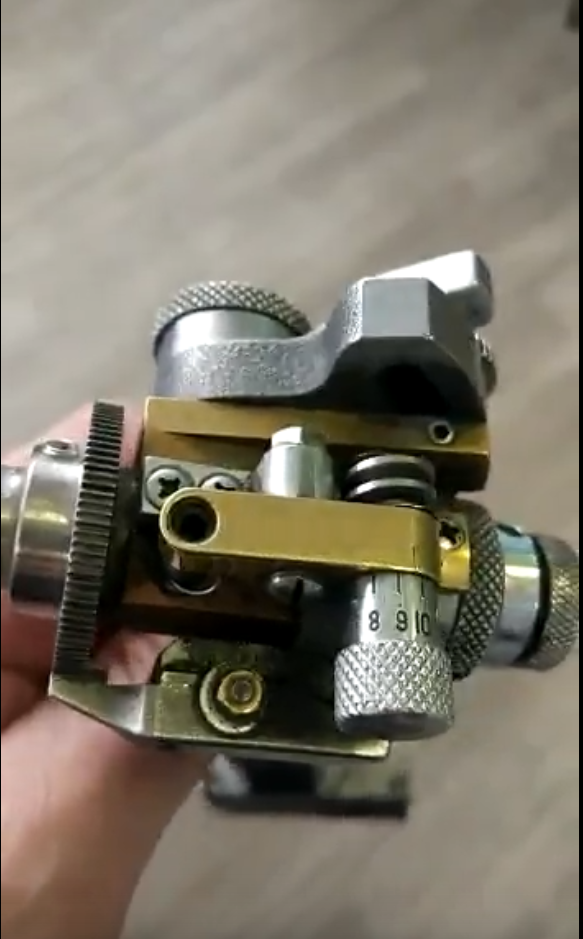

Малютка на 24 щелчка приехала ,готовлю оправку для наклейки камней , жду туллхолдеры от Олега . станочек заточник с шаблонами заказал у Переседова ,
Так что особо задавать геометрию клинкам пока особо не на чем , жду посылки с Китая с алмазными дисками .
Выручают пока Ромины диски для бормашины .

[img]undefined[/img][IMG]/upload/jportal/3f2/l0_q_xakshi.jpg"/>

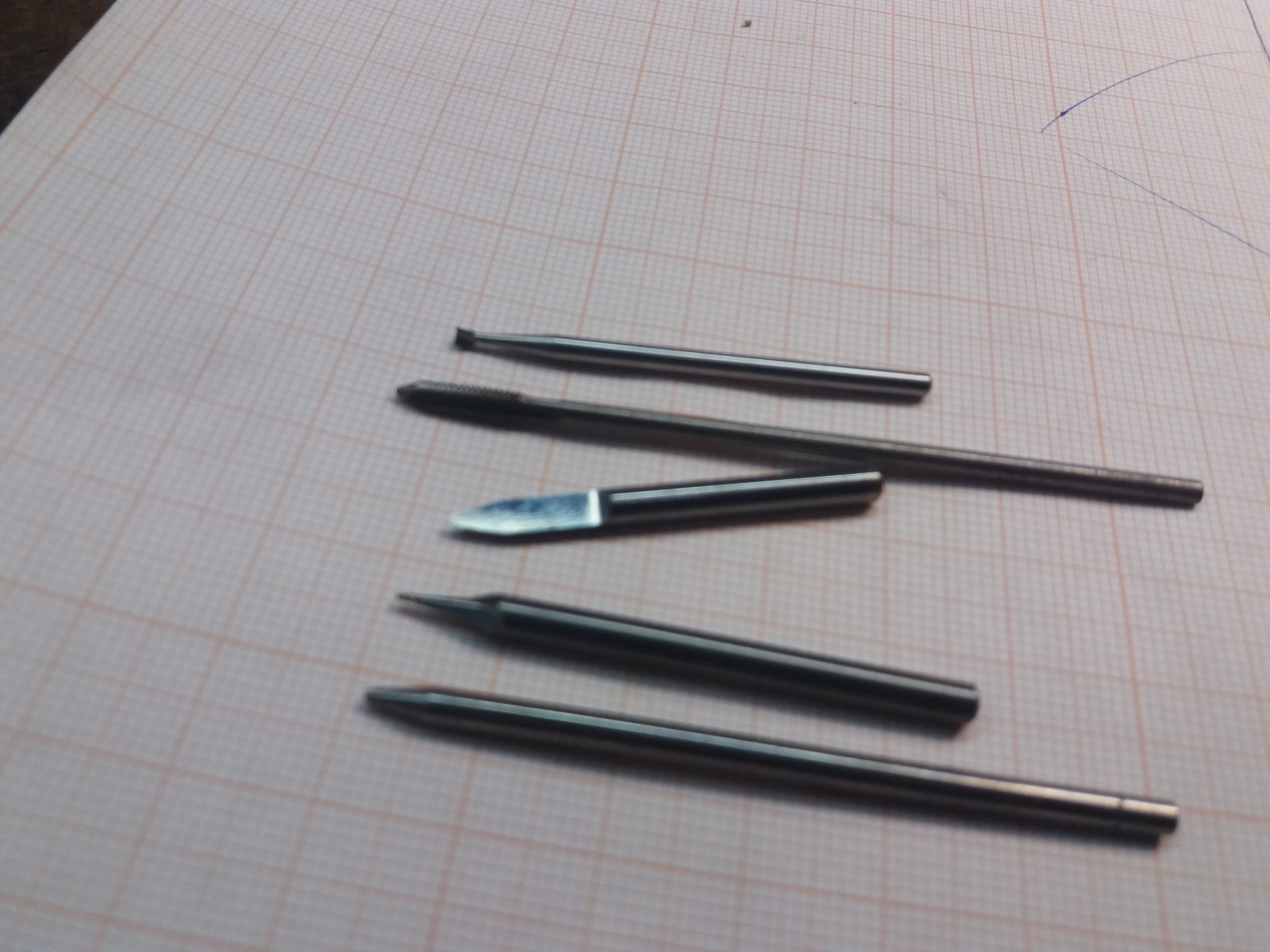

Пробовал точить простой бор , фигня , нетвердосплавный он .
Надо закалить еще раз попробовать , с Корневерткой тоже самое .
Пока не приехали спицы , на прицеле остались метчик и спеченные фрезы от станка ЧПУ .
Изменено: РУСЛАН-Коралл - 20.02.2019 22:06:34
Пользователь
Регистрация: 01.12.2011
Откуда: Оренбург

Сообщений: 297
В друзьях у: 3
Голосов: 12 / 2
Цитата
Руслан, это квадранты. Квадранты, это Руслан.

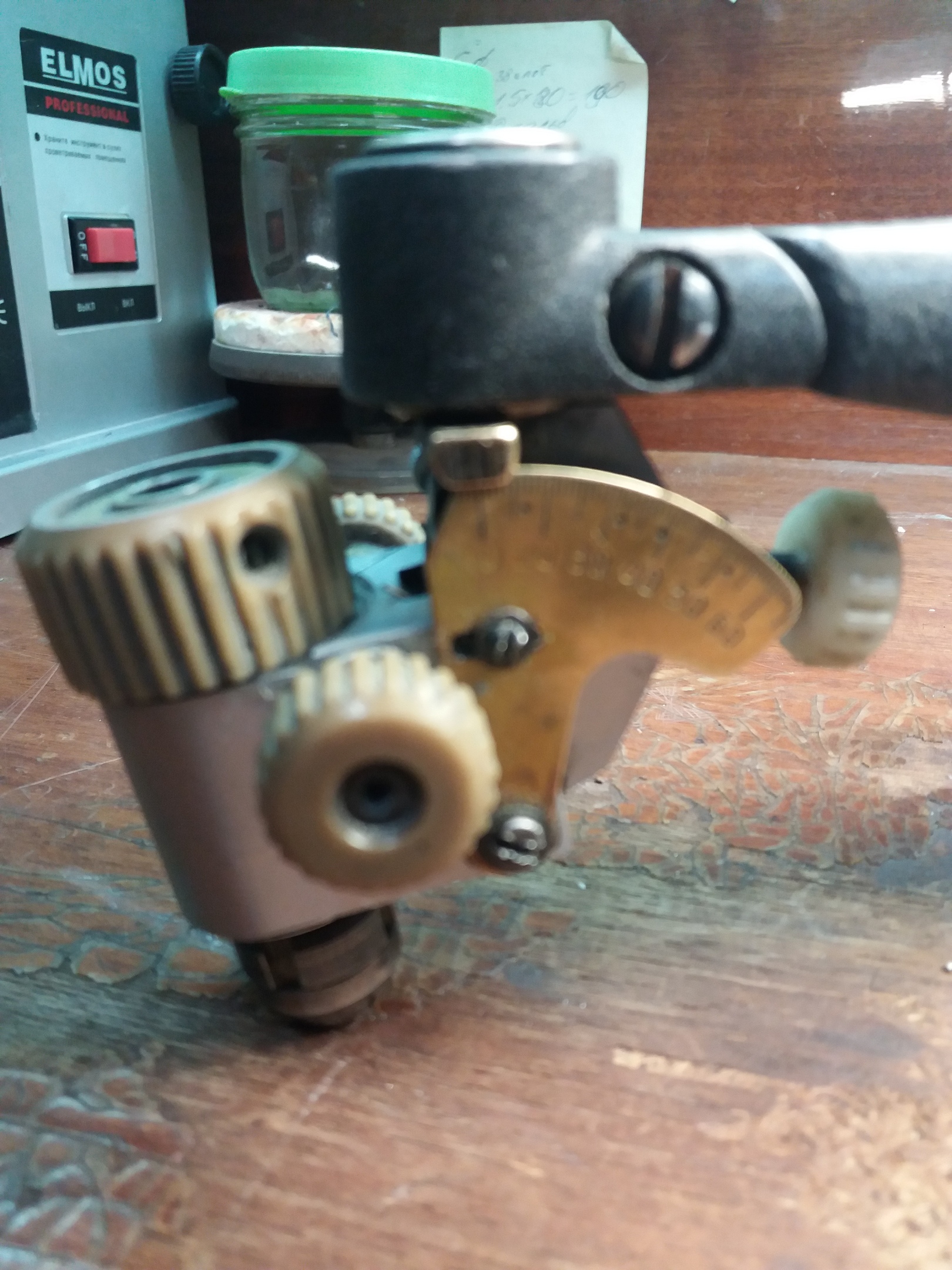

к стати предложили ! квадрант .



в общем решил что совмещать огранку и заточку штихелей не буду . Под клинки будет от Переседова .
А под огранку пока Елмос .
планирую сделать новый флянец под планшайбу а родной камушек снять .
В общем всё в пути , всё едет .
Модератор
Регистрация: 08.01.2012

Сообщений: 4499
В друзьях у: 4
Голосов: 376 / 45
РУСЛАН-Коралл,
правила запрещают использовать капс лок.
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
РУСЛАН-Коралл,
Это вещщщ!!!!! , имахачи
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
Цитата
Режется классно , но и кромка крошится тоже на ура .
что то подозрительно...по идее на Ромкином не должно... там частота высокая... может по привычке как на ручном резко подламываешь стружку??? на карбидном надо чтобы пневма сама его как бы выталкивала..а если как из самокала выворачивать быстрей чем он сам срежет...... ломать кромку будешь...
Пользователь
Регистрация: 01.12.2011
Откуда: Оренбург

Сообщений: 297
В друзьях у: 3
Голосов: 12 / 2
Сергей Вальтман,
Заметил что ломается при врезании или при выходе из реза , В общем надо еще потренить что бы понять .
Ручка здесь не причем , просто мне нужно уловить логику , по какой причине ?
Изменено: РУСЛАН-Коралл - 21.02.2019 20:37:10
Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8
На кончике надо делать небольшое закругление.И не особо наедятся на спицы К-40 (финские), не панацея.Спицы из HSS чайные тоже хорошо себя показывают но не везде.  Под нержавейку Р6М5 с пил или Р18 тоже неплохо показывают себя.

Как сказал один хороший человек,подбирать надо под каждый материал )
Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)
Пользователь
Регистрация: 09.11.2014

Сообщений: 60
В друзьях у: 1
Голосов: 11 / 0

  • Здравствуйте!
    Олег Николаевич, у Вас есть замечательный станочек "GraverMax". И, наверное, Вы давно изучили все его кишочки :)

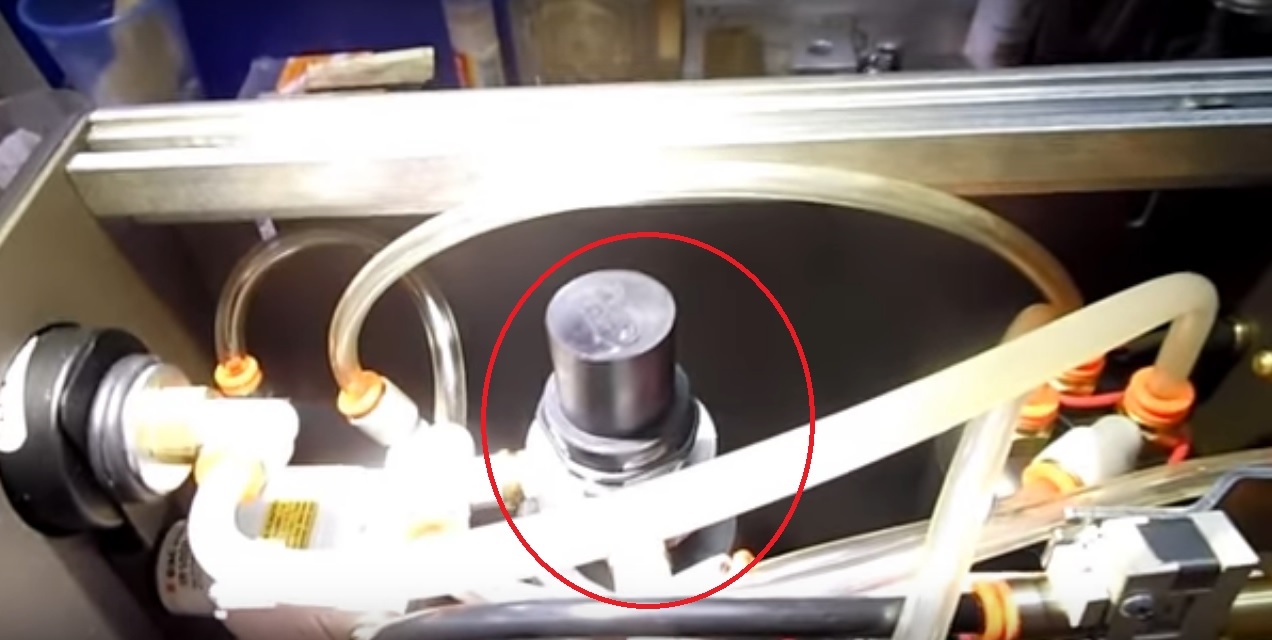

    У меня такая проблема: я никак не могу понять, как работает распределитель потоков воздуха. Понятно, что двигатель вращает вал, в котором есть каналы, по средствам которых и происходит главное волшебство. Могли бы Вы, помочь разобраться с этим. Если набросаете схемку или эскизик, я бы был очень признателен.
    С уважением Олег.

Пользователь
Регистрация: 09.11.2014

Сообщений: 60
В друзьях у: 1
Голосов: 11 / 0
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
zattikun,
Доброго вечера.
Я бы с удовольствием набросал, но.
Она достаточно замороченая для рисования навскидку, к тому же схема эта есть на сайте ГРС в ПДФе.
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Пользователь
Регистрация: 09.11.2014

Сообщений: 60
В друзьях у: 1
Голосов: 11 / 0
ой....извините.....ведь все облазил, а туда не заглянул  :blush2:    двоеШШШник......
