Транзисторы именно так и подогнуты, хотел вообще отдельную жилу от провода впаять но подумал, что это уже перебор.

Я бы и рад отверстия метализировать, но на этой плате первый раз попробовал метод фоторезиста, раньше руками и лаком чертил.

Вот-вот, загнуть - это по нашему, хватит и выводов.
После отладки хорошо бы плату со 100мкм медью заказать.
Или, как у Ориона, вплотную к транзисторам шину медную 2*5 пустить.
И, всё-таки, ставьте ещё хоть один таймер и ШТ, чтобы ток на основной и финишный разделить.

Не обязательно что-то металлизировать, несколько перемычек плату только украсят, как шрамы у мужчин.

ALENCo, Я думаю это уже если на продажу делать аппарат, но я не собираюсь, если будет нормально работать то и так пока хватит.

Причем тут продажа?
Аппарат должен работать хорошо и радовать владельца!
А манипуляции с финишным током позволят как следует закончить процесс формирования сварной точки.
Даже в продвинутых инверторах есть функция заварки кратера.
Его обычно заваривают пониженным током и, часто, с ВЧ.

Спасибо огромное, выложите, например, на Яндекс диск и опубликуйте ссылку на файл. всего делов )

https://disk.yandex.ru/client/disk Ссылка на LAY файл платы.

не, это не то
https://yadi.sk/i/Zs9ixixl3QEKev как-то так выглядит ссылка

https://yadi.sk/d/QKVvis2_3QEHtK не от туда скопировал.

ок, спасибо

Предупреждение. Замените реле на мосфет, иначе у первого таймера будет выходить микросхема из строя.

Кто может подсказать по поводу процесса сварки, интересует  зависимость мощности от продолжительности импульса.

konstantin1975, подскажите, какое у Вас напряжение на конденсаторах? И еще подскажите, таймер 555 потянет 4-е драйвера IR4427 одновременно?

Питание на конденсаторе 44 вольта. Питаеться от торроидного трансформатора 2x15 вольт, в сумме 30 вольт, но после диодного моста с конденсаторами напряжение 44 вольта. Таймер только сигнал подает, у меня у самого такие драйвера стоят.

Трёх драйверов с лихвой хватает.

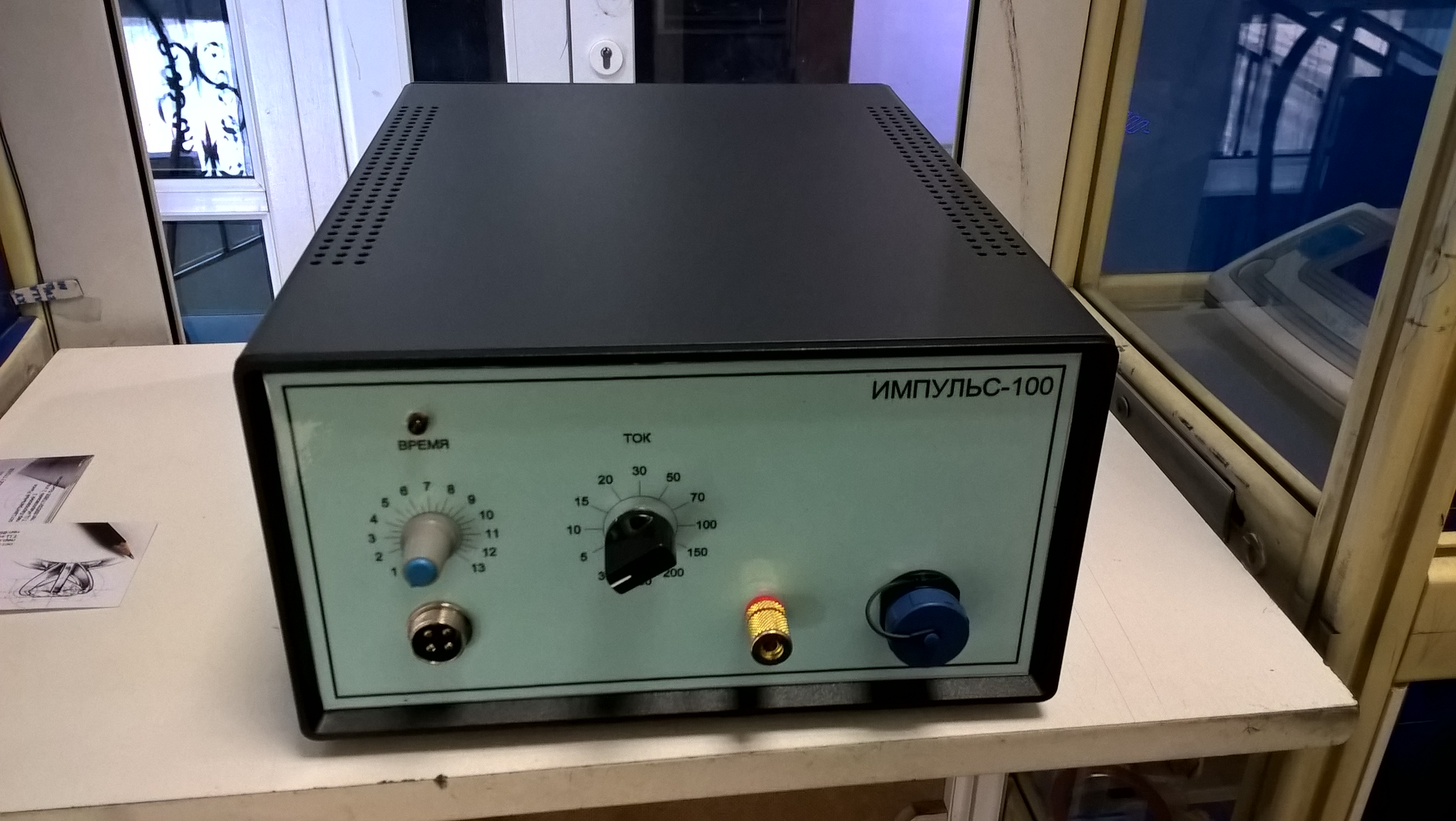

Аппарат в сборе.

 как настоящий, то есть как новый, то есть... не, не то... круто, в общем)

Я хочу для начала сделать чисто "долбилку", ну или "прихватку" перед основной пайкой водородной горелкой. Для стоматологических сплавов. Спец драйвера наверно не буду пока использовать, постараюсь комплиментарным обойтись. Подскажите, потянет ли такой драйвер на BD139/140 8 штук irf3205 одновременно?
При такой схеме удобно, что сопротивления будут одинаковыми. И токи получаются примерно как у Молнии.
Переключения с помощью выключателей, т.к. что то не могу придумать как сделать шифратор(крутилку) для такого включения
В схеме могут быть ошибки, это я для наглядного представления накидал что хочу сделать.

ЗЫ   Импульс-100 офигенен

И ещё подскажите, какая ёмкость оптимальна для 44-48 вольт?

Попробуйте обратиться в личку к ALENco, я свой аппарат собирал по его советам, сам я не очень шарю в современной элементной базе. Я думаю вам будет проще собрать такой же аппарат, по листайте эту тему. Конденсаторы по вольтажу должны быть хотябы на 10 % больше вольтажа питания.
