Напряжение при электролизе (для пары пластин) всегда складывается из потенциала электролиза (в данном случае разложения воды) плюс омическое падение на растворею. Оно в свою очередь равно сумме падения напряжения на толще жидкости от анода до катода, умноженное на омическую проводимость электролита. Та в свою очередь зависит от концентрации щелочи (в данном случае, можно и кислоты). Насколько я помню для электролиза это (оптимально) 20% содержания щелочи (NaOH или КОН). Поэтму пластины и стараются как можно ближе расположить, омические потери это то что БЕСПОЛЕЗНО греет воду и забирает мощность. Это как в армии на двух пряжках от ремней чай кипятили    .

korobtsov-alex
Все понял. Че я думаю, подключил стоко проводов а выход газа не увеличился.
Как измерить напряжения на пластинах, и как измерить падения напряжения в рядах может и попытаюсь измерить. Но что должен показывать вольтметер? 2 вольта?
А рядом стояших не подключенных пластин какой номинал?

ДмитрийМ

Как расчитывать % соотношения шелочи не просветите?

Qudrat aka,
Это надо в инете копатся. На разных агрегатах по разному. Зависит от конструкции. На "лиге " знаю 17% раствор по паспорту. На моей ЭВУ-120 по паспорту 25% раствор. Я бы методом "научного тыка" подбирал. Залил бы для начала 25%, и смотрел по амперметру какой факел горит. Потом бы слил и разбавил ну скажем до 20%, на тех же амперах смотрел результат. Так и подобрал бы оптимальную концентрацию для вашей конструкции.

Басма,

А что, в  нашей стране всё к светлому будущему идет? Ой думаю грандиозный  шухер у нас не за горами.

Да вроде как в школе учили.... 80 гр воды и 20 гр сухой щелчи, это будет 100 гр 20% раствора по МАССЕ.  У Вас есть другие предложения или варианты ?

Есть. Если следовать твоей логике, то 100 процентный раствор будет представлять из себя чистую сухую щелочь, и это неправильно. Правильный 20-ти процентный раствор состоит из 20% щелочи и100% воды. Вот такой парадокс получается.

korobtsov-alex,
А по вашей логике выходит что если взять 100 гр щелочи и 100 гр воды то должна получиться 100%  щелочь?

korobtsov-alex,



Это уже как-бы 120% раствор получается. А мы изначально исходили из факта что 100% раствор содержит всё. То есть 100% раствор воды это всё вода, 100% раствор щёлочи это всё щелочь. И тогда не будет парадоксов   ..

Во избежание парадоксов можно погуглить "плотность раствора гидроокиси натрия".

То, что нету уверенности, - это правильно!
Так как подключено неправильно.
Сейчас на картинке подключено +-+-+-+-+-+-+-+//////////-+-+-+-+-+-+-+

Я не так советовал, а вот так: +/////////////////////////////-

Ошибка думать, что пластины вообще никак никакими проводами не подключенные к блоку питания бесполезны. Если пластины залиты электролитом и  электролит боле-менее электропроводен))), то на них (даже на неподключенных проводами) будет напряжение и будет выделяться газ.

Чтобы узнать, как оптимально подключить, нужно проделать все измерения из сообщения #195 и опубликовать их.

Нет 120% это когда 120гр на 100мл, с растворами это иногда получается, а 20гр на 100мл это все таки 20%р-р.

Не нужно мне верить на слово, обратись к учебникам, справочникам....


Svetly, Если взять 100гр (NaOH) на 100мл (H2O), получим 100% раствор щелочи в воде.

А вообще правильнее растворы записывать либо по плотности, как советует bazzl, либо гр/л.

До зачета бы я Вас точно не допустил бы ... Хотя бы потому что ранее я даже выделил слова "по массе" крупным шрифтом.

ДмитрийМ,
Хорошо, что я уже не студент. Согласен, чего то я перемудрил с процентами.

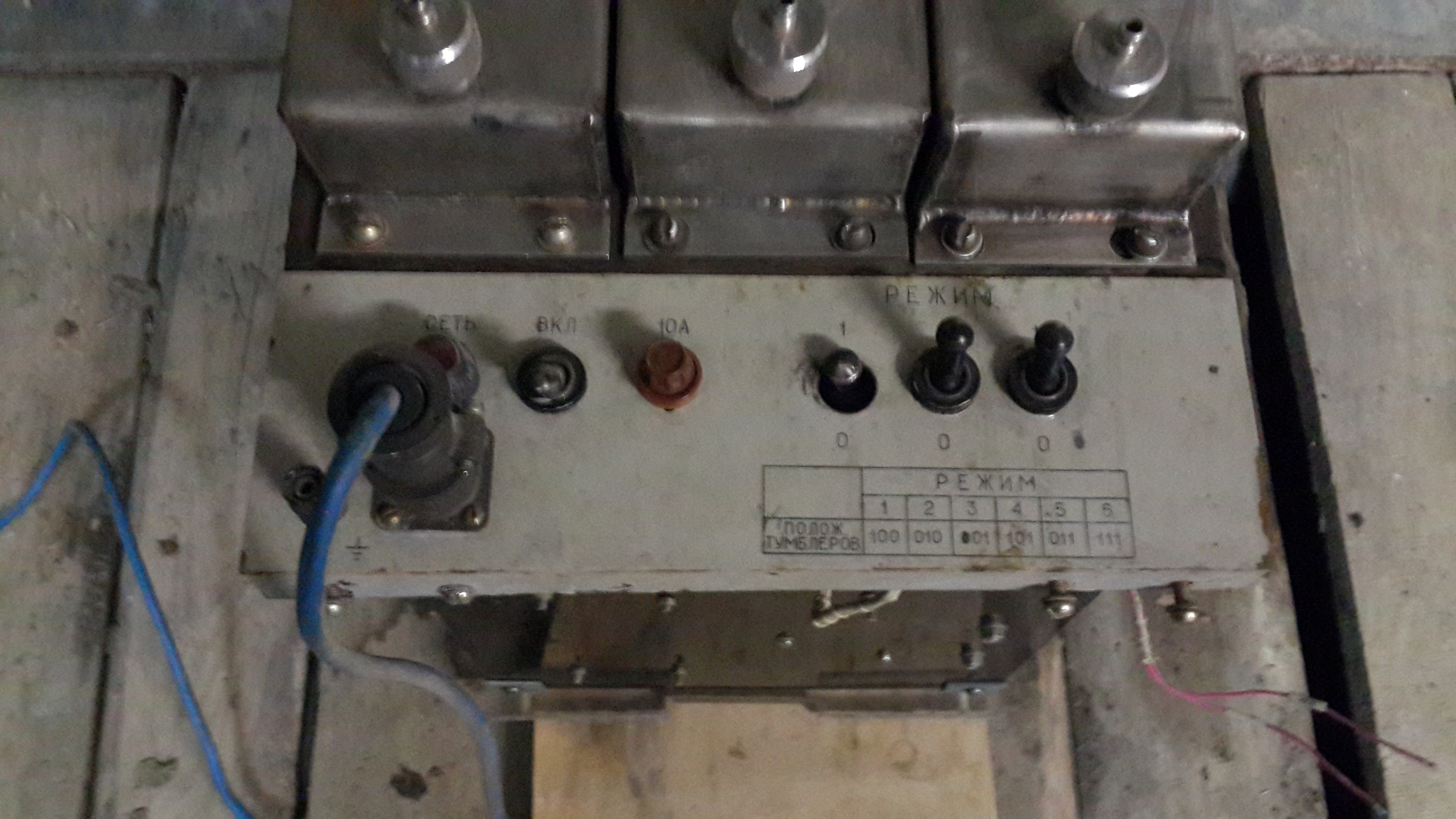

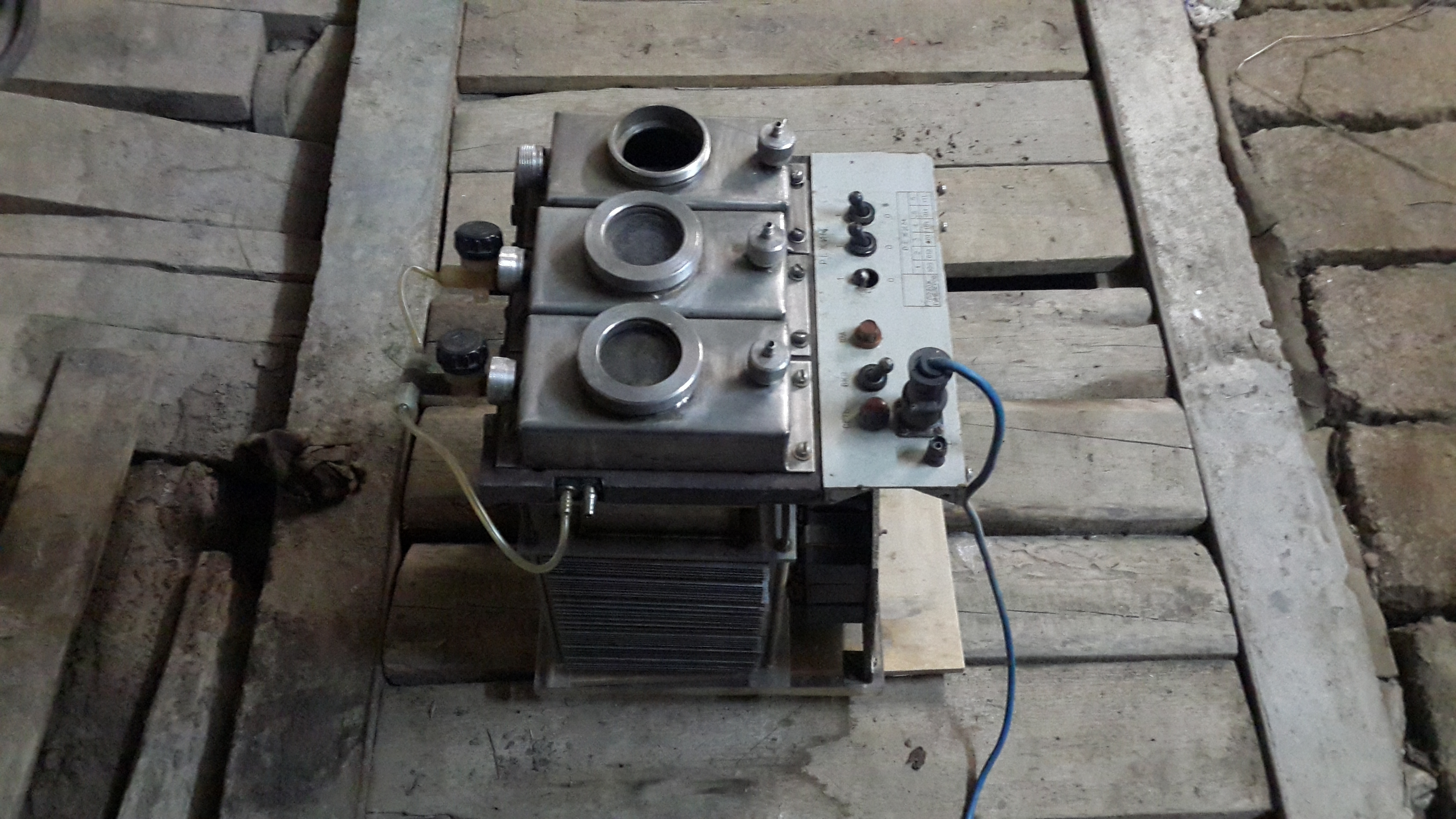

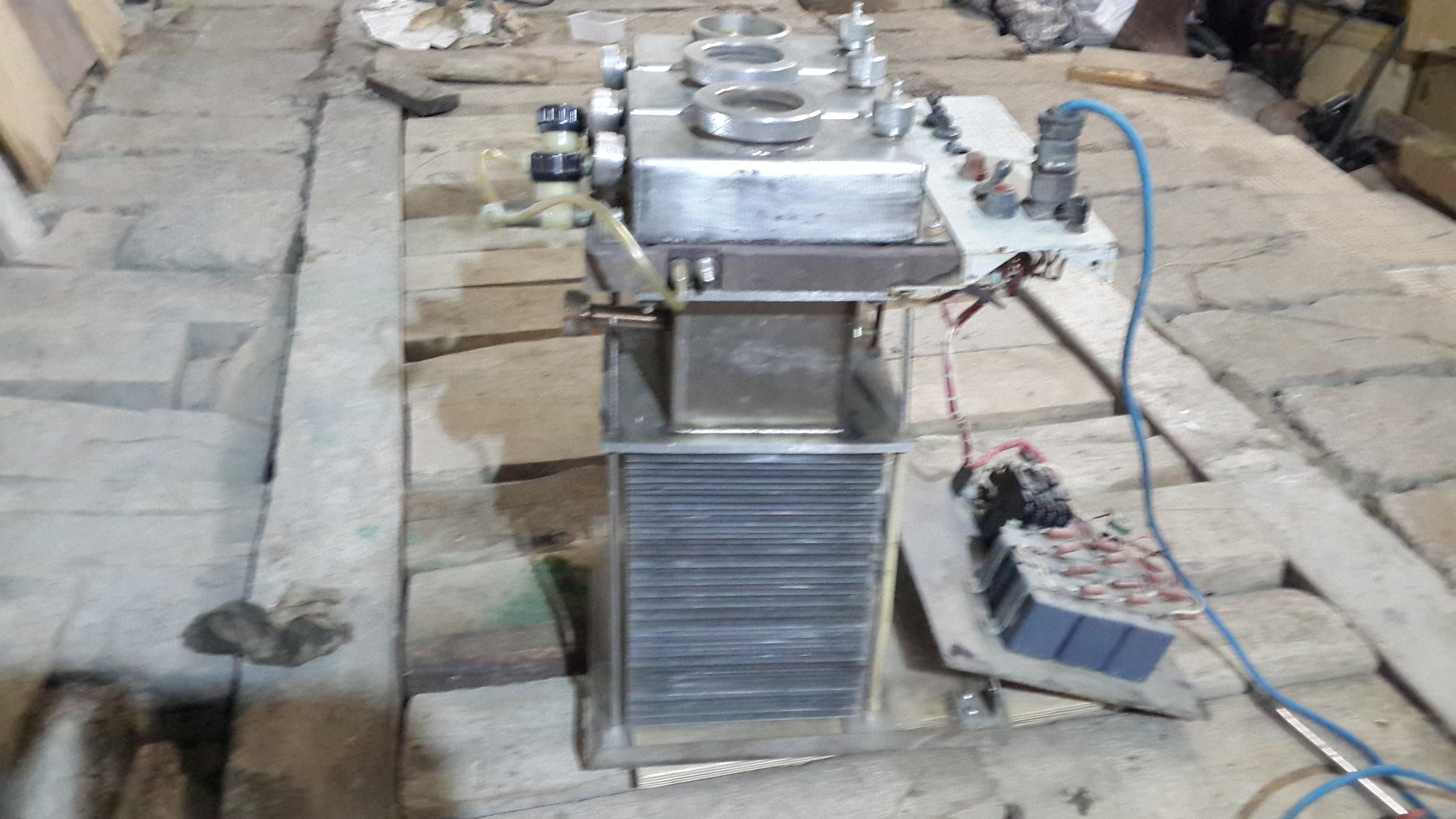

Обнаружил у себя сей девайс. Может кто-то поможет определить марку. Хочется найти описание и схему для его запуска.

Доброго времени! Значит так, если требуется получить 26% ный раствор натрия гидроокиси, посправочнику который
Дал ссылку уважаемый bazzl для одного литра 26%ного раствора требуется 128,48 граммов шелочи натрия. Поправте если не так.

Тут тоже таблица:
http://www.fptl.ru/spravo4nik/plotnost-1.html

Т.е. в электролизерах с площадью одной пластины в 1м.кв. тоже 22 Вт на пару ?
Или 22 Вт это мощность на определенную площадь ?

Здравствуйте !
Собрал электролизер на 9 пластин, материал 316 нержавейка толщина 1мм, расстояние между пластинами 3-4 мм, тк между пластинами стоят две резиновые прокладки по 2 мм и между ними разделяющая мембрана.
Раствор(или электролит) гидроксид калия 30 гр на литр(вода из под крана).
Подключение + и - к крайним пластинам.
В качестве блока питания используется китайский контроллер, от двух автомобильных аккумуляторов и зарядного устройства. Напряжение 20 В, ток 10 А.
Рабочая поверхность пластины с одной стороны 10,5см*11,5 см(120.75 см2).
После 40 минут работы электролит нагревается до 65 градусов.
Электролизер проработал примерно 60 часов, после чего цвет электролита с прозрачного поменялся на грязно-коричневый и ток на выходе после контроллера не поднимался выше 3А. Разобрав электролизер увидел что вторая пластина от катода прокорродировала на сквозь.

Вопрос. С чем связана такая высокая температура электролита и должен ли он вообще греться? И С чем может быть связана такая высокая скорость коррозии контактов?

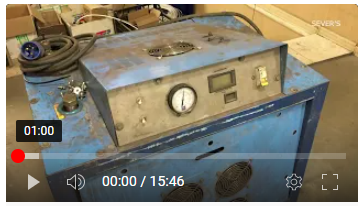

https://youtu.be/YC9ldd7HuCE

Один мой знакомый очень давно конструировал электролизеры. Так он говорил, что лучший материал для пластин трансформаторная сталь. В ней много кремния и она меньше корродирует.
До сих пор в гараже валяется пачка пластин для несбывшегося проекта.
