tof71,

tof71,
Добавлю коммент. к ораньжевому баку. Как собрано и так понятно а вот назначение ...?
 1) С горожен из:- Ресивер из бака для пропана, меньший бачек уже огнетушитель.
2) Горелка ГБ-2
 3) Компрессор китай АСО 008 В сапфире арт:9364, мощь - 138Вт, давление - 0,04Атм, производительность-100 л\мин, цена без скидки = 4985т.р.
 4) Шланги силиконовые в магазине *Сад огород*
Городился для большой плавки и пайки. Слово ( большой )- это в пределах ювелирки.  В процессе сборки столкнулись с следующим:- компрессор с производительностью 90 л\мин и ГБ-2, пущено через ресивер не потянул и не дал желаемого . Начались карячки с пробами, докуплен компрессор с производительностью 100 л\мин, ГБ-2 и ресивер - хренушки НЕ тянет. Нет желаемого для плавки. Ставим последнее БЕЗ ресивера на прямую компрессор на бак и горелку       . Горелка зарычала как паяльная лампа. Утечки давления не было - проверено мыльным раствором. Догадка в том что в компрессоре имеется клапан который и не даёт наполнить ресивер лишним давлением и больше чем заявил производитель ( 0,04 атм ) -Так получилось для плавки.
Для большой пайки типа самовара или соусницы грамм на 200 - 300??? вместо педали для регулировки давления имелся на ресивере( баллон для пропана ) уже заводской кран. Дополнительно лишь сделан на ресивере клапан для сброса лишнего давления и тут-же вопрос себе ? а нужен-ли этот клапан т.к. уже имеется в компрессоре -Ответ, думаю ДА если нет педали и все упрошено.
Дал то с чем сам столкнулся сам и если кто желает иначе - тому
 П.С. для работы на отдельном верстаке и т.д. Для типа паять турку цепку или филигрань на 1гр = дюже здоровая конструкция и мощная.
 Чуть ниже пытаюсь выложить еще пару фото на баки из огнетушителей из ссылки что предложил наш товарищ ЕЛИЗАРОВ -еще раз ему спасибо, мне помогло очень. ТОК что-то еле грузятся и постоянно сырвается  - походу, воскресенье день для инета занятой и  трудно работать на смарте.
Обещал = значит выложу. Извиняйте кого отвлекаю.

tof71,
Забыл добавить что нужен сварщик. Точит заливную горловину с крышкой и приварить.

Этот бак уже от оранжевого на 5 литров. Работает в паре с Одесскими мехами - все отлично. Напора мехов хватает на папку и плавку.

А по конкретнее от чего этот бак

Ну как от чего уж конкректнее - ясный пень из огнетушителя. Елизарофф дал ссылку. Сам долго собирался переделать огнетушитель под бак и думал что муторно. Оказалось надо лишь начать. Выложил фотки как обещал того что получиться. Если не сообразил что они из огнетушителя  и не по цвету огнетушителя, так это спецом покрасил в зеленый и ораньжевый чтоб они пожарникам меньше глаза мозолили.
Есть мысль о том что кто изобретал огнетушитель ОН ЗНАЛ что мы их будем переделывать под бензиновые баки. Там внутри даже трубка до дна имеется из которой у нас воздух булькает создовая пары.
А еще прочти всю ветку и поймешь о чем речь шла и посмотри ссылку что дал Елизарофф = там понятная схема, когда разберешь огнетушитель то сразу врубишься. Не забудь прежде чем разбирать надо его огнетушитель использовать или попытаться его использовать, чтоб пирапотрон в нутри сработал. Ну типа что-то и когбуд-то потушить, выдерни чеку и нажми рукоятку и потом как остынет разбирай.
Что будет не ясно. спросишь.

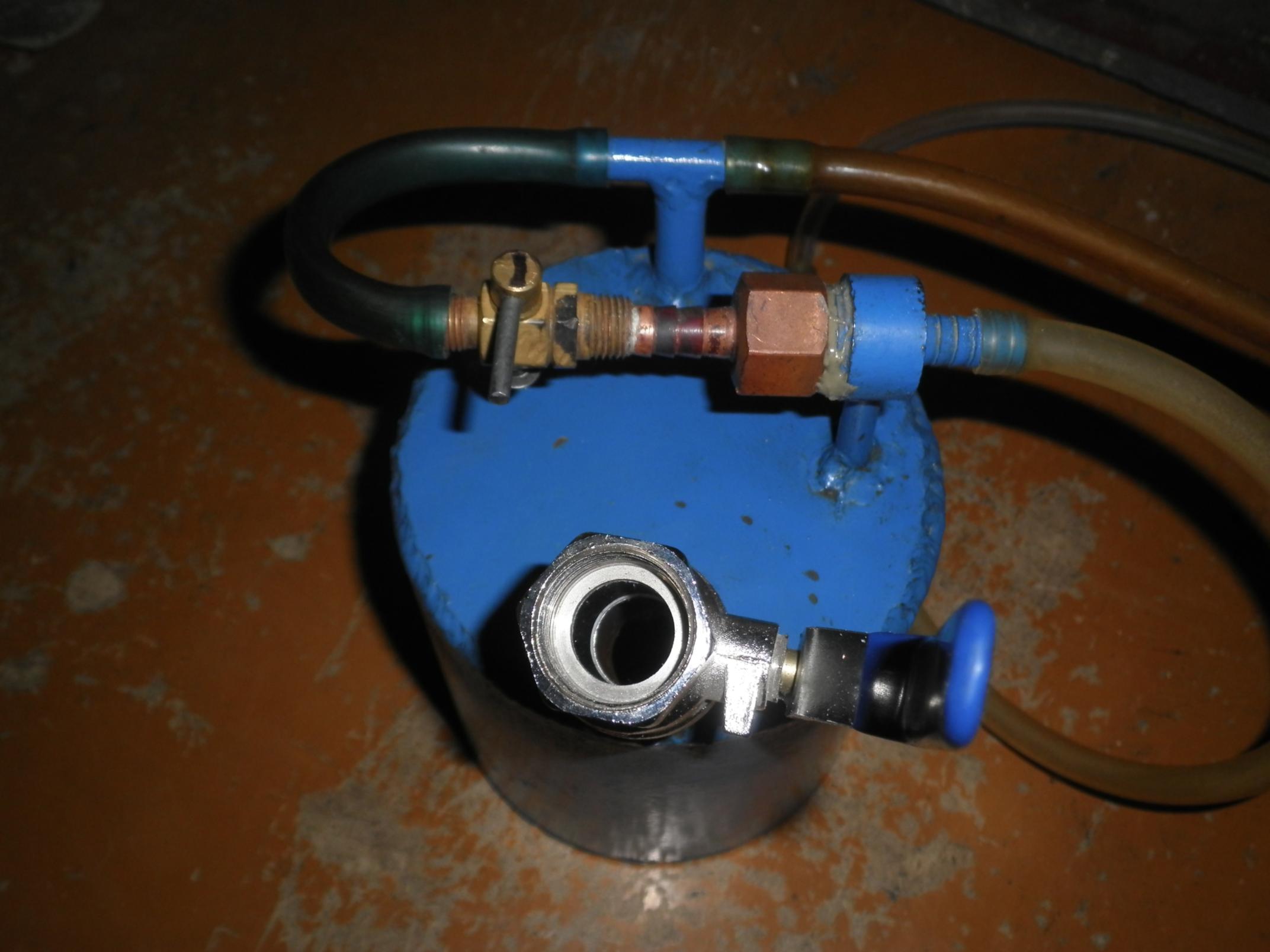

Вот такой бачок у меня...приделал недавно газовый кран и вместо крышки поставил водопроводный шаровой кран)очень удобно заливать бензин:))

А сама горелка для бензина нужна какая-то определённая или газовые подойдут? Мне нужна для пайки и плавки небольших количеств серебра/золота в тигле (до 20 грамм)

Такого плана подходит? http://aukro.ua/show_item.php?item=2994608251

Нет. Под бензин Вам нужна вот такого плана http://emarket.ua/objavlenie/gorelka-benzinovaja-IDElfL.html

для общего развития и понимания сути различия, расскажите пожалуйста в чём конструктивно не подходит газовая - пары, давление? Или просто очень маленький или узкий сам поток горения из сопла? Тоесть если конкретизировать: не подходит по задаче(работать не удобно) или технологически(вообще не будет работать на бензине)?

SamSebeYa,
Попробую по простецки дать суть работы бензиновой горелки. Сопло бензиновой горелки имеет два выхода для пламени. Одно пламя в другом. Пламя широкое и игла. Если все хорошо отстроено и подобрано с напором нагнетания паров смеси то, широким мягким производим нагрев или отжиг( снятие внутреннего напряжения, например после волочения или прокатки) ну а иглой более точно место самой пайки. Еще суть в том у бенз.горелки что игла без широкого не будет гореть. Широкое сопло дает подпитку игле .
Имеются и газовые горелки с широким соплом и возможностью их перевода горения в иглу без разбора а лишь винтами регулировки подачи напора паров смеси. Если не ошибаюсь ( могу ошибиться) их иногда называют = газ воздух.
Если вы хотели узнать мнение о газовых резаках и различии от бензиновых горелка. Извини в резаках с применением газа не силён.

tof71,
врубился  Благодарю за разъяснения. Продолжаю конструировать..)) результаты в лучших традициях сфоткаю и выложу;) Спасибо

Юрий, а что он (если на пальцах) должен собой представлять. Мне пока, видится трубка, ну допустим d=8, чутка не доходящая до дна, у самого дна изогнута под 90гр. чтобы примерно повторить геометрию днища. В ней, в сторону верха бачка, насверлены маленькие дырочки, так понимаю для равномерности испарительного эффекта. Вчера пол ночи "ковырял" разные схемы в инете по поводу наших бачков. Про рассекатель тоже слышал, но так и не понял что (в идеале) он должен собой представлять?

Оптимально это второе дно всё в мелких отверстиях, под которое подается воздух. У юмошного бачка это пустотелый плоский блин на конце трубки подающий воздух, верхняя плоскость его вся в мелких отверстиях.

IGOR62,
Как этот рассекатель должен быть в идеале, я и сам не знаю, но то, что ты сейчас описал, на мой взгляд, я именно так и представлял, что он именно таким должен быть.
Я по неопытности, когда делал свой бачок, этого не сделал, но меня спасло то, что мой бачок большой по объёму. Я потом даже забил его "мочалкой" из рыболовной лески, чтобы уменьшить разбрызгивание бензина и увеличить площадь его испарения.

Спасибо за инфу! По всей видимости так и есть если на счет оптимальной эффективности... Ведь даже трубка с отверстиями закрученная по всему дну (по спирали) и с дырочками, будет давать не равномерный выход на разных витках этой спирали

Думаю что этим можно пренебречь. Просто сделать много мелких отверстий для выхода воздуха. Кстати говоря, для пайки у меня был обычный бачок с трубкой опущенной ниже уровня бензина и никаких рассекателей и я вполне им был доволен.

Во я себе голову заморочил    Но если намерился что-то сделать для себя и при этом еще и придется искать (скорее всего покупать) материал, платить за услуги аргонщика, и возможно токаря, то совсем не хочется плодить не совсем эффективный вариант

Мне очень нравится твоя въедливость.
Действительно, бачок штука серьёзная и делается один раз на всю жизнь, как правило, так что стоит потратить усилия, чтобы добиться нужного результата и потом не переделывать.

Я об этом уже писал, в ветке по ржавчине. Тоже пользуемся (с супругой) сапфировским http://www.sapphire.ru/vcd-426-1-4713/goodsinfo.html  И для пайки он вполне хорош... Был бы такого качества и большего объема, может и не морочил себе и другим голову, но китайский ржавый очень огорчил меня и заставил задуматься над тем что хочется...
