► Доработка центробежки , увеличение опоки
Svetly
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3
#1
0 / 0
Добавлено: 02.02.2017 11:11:14
Добрый день, коллеги. Решил доработать литейную центробежную установку kerr.
Недавно приобрел установку, сейчас собираю. Собрал в кожух.
Опоки для этой установки похоже короткие. В длину по всей видимости до 60 мм. Хочется переделать под опоки подлиннее.
Тем более готовый кожух это позволяет. Пружина вроде сильная, я думаю что более длинную опоку сможет раскрутить.
Думаю удлинить рычаг, который используется под опоки на 50 мм.

Хотелось бы услышать советы тех, кто делал что-то подобное. Здоровая критика тоже приветствуется. Свою работу с результатом намерен осветить тут. Фото литейки пока вставить не удается, вставлю попозже.
Развернуть ⇓
Offline
Профиль
Вверх
Svetly
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3
#21
0 / 0
Добавлено: 05.02.2017 09:36:01
primadiamond,

Спасибо за фото. Интересует фото самого рычага для опоки без тигля. Он полностью сделан заново?

Горелка на 100 грамм есть. Пока больше не планирую. Спасибо за информацию.
Offline
Профиль
Вверх
Svetly
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3
#22
0 / 0
Добавлено: 05.02.2017 09:44:01
primadiamond,

Судя по черному пятну на бачке с бензином вы так жестко греете бензин?
Offline
Профиль
Вверх
primadiamond
Пользователь
Регистрация: 24.02.2009
Откуда: Москва

Сообщений: 390
В друзьях у: 0
Голосов: 5 / 0
#23
0 / 0
Добавлено: 05.02.2017 13:39:04
Цитата

primadiamond,

Спасибо за фото. Интересует фото самого рычага для опоки без тигля. Он полностью сделан заново?

Горелка на 100 грамм есть. Пока больше не планирую. Спасибо за информацию.
нет там стяшки строительные стоят и сверху надеты трубки по ним ездит тигель
Offline
Профиль
Вверх
primadiamond
Пользователь
Регистрация: 24.02.2009
Откуда: Москва

Сообщений: 390
В друзьях у: 0
Голосов: 5 / 0
#24
0 / 0
Добавлено: 05.02.2017 13:40:13
Цитата

primadiamond,

Судя по черному пятну на бачке с бензином вы так жестко греете бензин?
ну да когда холодно парообразование плохое приходится подогривать
Offline
Профиль
Вверх
bazzl
Пользователь
Регистрация: 12.10.2007

Сообщений: 4350
В друзьях у: 5
Голосов: 594 / 43
#25
0 / 0
Добавлено: 05.02.2017 16:28:18
Цитата
при врошении опока в месте с тиглем ложиласьгоризонтально и туда летел металл
У меня был такой самодельный центробежный перевертыш на веревочке. На 300 грамм с резистивным нагревом. Металл полетит еще до того, как опока ляжет. И частично протечет между опокой и тиглем. Запросто протекает в щели шириной от десятой доли миллиметра. Этот облой потом отдирать и очищать от мусора. Нету в этом смысла.
я на всякий случай вруку взял обломок кирпича ©
Offline
Профиль
Вверх
Виктор T.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1742
В друзьях у: 4
Голосов: 569 / 8
#26
0 / 0
Добавлено: 05.02.2017 16:36:51
Цитата
ну да когда холодно парообразование плохое приходится подогривать
Лучше в кастрюльку с теплой водой поставить, или тепловентилятор использовать.
А вас, несчастные потомки, накроют соцсетей обломки.
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#27
0 / 0
Добавлено: 05.02.2017 19:00:03
Цитата

Цитата
(primadiamond 04.02.2017 17:05:10) при врошении опока в месте с тиглем ложиласьгоризонтально и туда летел металл
У меня был такой самодельный центробежный перевертыш на веревочке. На 300 грамм с резистивным нагревом. Металл полетит еще до того, как опока ляжет. И частично протечет между опокой и тиглем. Запросто протекает в щели шириной от десятой доли миллиметра. Этот облой потом отдирать и очищать от мусора. Нету в этом смысла.
в этом плане... веревочном... Бреполевская центробежка .. как весы которая..... делал в самом начале.. для небольших опок понравилась больше чем все эти керры...... плавный разгон и высокая скорость нарастающая к концу вытягивания шнура.......и проливало хорошо и чтоб разбрызгать тоже не было... чашки плавно расходятся и плавно опускаются......и вибрации нет по скольку весы..... они уравновешены....
Offline
Профиль
Вверх
Svetly
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3
#28
0 / 0
Добавлено: 05.02.2017 19:01:13
bazzl,

Цитата

Цитата
(primadiamond 04.02.2017 17:05:10) при врошении опока в месте с тиглем ложиласьгоризонтально и туда летел металл
У меня был такой самодельный центробежный перевертыш на веревочке. На 300 грамм с резистивным нагревом. Металл полетит еще до того, как опока ляжет. И частично протечет между опокой и тиглем. Запросто протекает в щели шириной от десятой доли миллиметра. Этот облой потом отдирать и очищать от мусора. Нету в этом смысла.
Я почему то сразу так же подумал. Это наверное приемлемо для больших опок медленно разгоняющихся.
Offline
Профиль
Вверх
Svetly
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3
#29
0 / 0
Добавлено: 05.02.2017 19:09:13
Сергей Вальтман,

Цитата

Цитата
(bazzl 05.02.2017 16:28:18)
Цитата
(primadiamond 04.02.2017 17:05:10) при врошении опока в месте с тиглем ложиласьгоризонтально и туда летел металл
У меня был такой самодельный центробежный перевертыш на веревочке. На 300 грамм с резистивным нагревом. Металл полетит еще до того, как опока ляжет. И частично протечет между опокой и тиглем. Запросто протекает в щели шириной от десятой доли миллиметра. Этот облой потом отдирать и очищать от мусора. Нету в этом смысла.
в этом плане... веревочном... Бреполевская центробежка .. как весы которая..... делал в самом начале.. для небольших опок понравилась больше чем все эти керры...... плавный разгон и высокая скорость нарастающая к концу вытягивания шнура.......и проливало хорошо и чтоб разбрызгать тоже не было... чашки плавно расходятся и плавно опускаются......и вибрации нет по скольку весы..... они уравновешены....
Интересно было бы посмотреть такие в действии. На видео например.
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#30
0 / 0
Добавлено: 05.02.2017 19:15:20
Svetly,
нифига и там через прокладку не подецки тянут........
https://www.youtube.com/watch?v=6hiHOcHYLaA
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#31
0 / 0
Добавлено: 05.02.2017 19:16:12
Цитата
Интересно было бы посмотреть такие в действии. На видео например.
так это было 18лет назад)))  но сделать опять желание есть .. как мелочь одну две отлить ... китайскую центробегу не люблю..... редкий раз не брызнет..... вроде и выставляю..а нифига.. долбаный резкий старт как удар
Изменено: Сергей Вальтман - 05.02.2017 19:18:15
Offline
Профиль
Вверх
primadiamond
Пользователь
Регистрация: 24.02.2009
Откуда: Москва

Сообщений: 390
В друзьях у: 0
Голосов: 5 / 0
#32
0 / 0
Добавлено: 05.02.2017 21:00:16
Сергей Вальтман, Сергей Вальтман, может сально закручиваете пружину
Offline
Профиль
Вверх
Svetly
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3
#33
0 / 0
Добавлено: 05.02.2017 21:19:14
Сергей Вальтман,

Цитата

Цитата
(Svetly 05.02.2017 19:09:13) Интересно было бы посмотреть такие в действии. На видео например.
так это было 18лет назад))) но сделать опять желание есть .. как мелочь одну две отлить ... китайскую центробегу не люблю..... редкий раз не брызнет..... вроде и выставляю..а нифига.. долбаный резкий старт как удар
Присоединюсь к предыдущему совету. На предыдущем центробеге так и делал. Вместо 8 оборотов стал заводить на 6 а потом и на 5 оборотов и выплесков стало намного меньше не в ущерб качеству.
Offline
Профиль
Вверх
bazzl
Пользователь
Регистрация: 12.10.2007

Сообщений: 4350
В друзьях у: 5
Голосов: 594 / 43
#34
0 / 0
Добавлено: 05.02.2017 22:01:33
Цитата
в этом плане... веревочном... Бреполевская центробежка .. как весы которая
Не, я делал перевертыш, который раскручивал в вертикальной плоскости. К замку перевертыша была привязана веревочка с петлей на конце, в которую петлю я продевал кисть и раскручивал всю эту хрень. Центробежное усилие отжимало пружинку и перевертыш переворачивался. Был опокой направлен к центру, а становился опокой от центра вращения. Но никаких эластичных прокладок между опокой и тиглем у меня не было, поэтому просачивалось малька.
я на всякий случай вруку взял обломок кирпича ©
Offline
Профиль
Вверх
Svetly
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3
#35
0 / 0
Добавлено: 05.02.2017 22:19:42
Сергей Вальтман,

Цитата
нифига и там через прокладку не подецки тянут........
https://www.youtube.com/watch?v=6hiHOcHYLaA
Посмотрел  видео и вспомнил, что в моем сарайчике валяется такая же литейка (та часть которая на ось вращения крепится). Жду когда наступит подходящее время, что бы и ее запустить в работу.  :brows:
Изменено: Svetly - 05.02.2017 22:22:25
Offline
Профиль
Вверх
Svetly
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3
#36
0 / 0
Добавлено: 06.02.2017 00:24:50



Ура. Справился с невозможностью загрузки фото. Несколько дней не получалось.  Может кому поможет. Нужные для загрузки фото перетащил из папки где несколько тысяч фото в отдельную папку и все зароботало как часы.

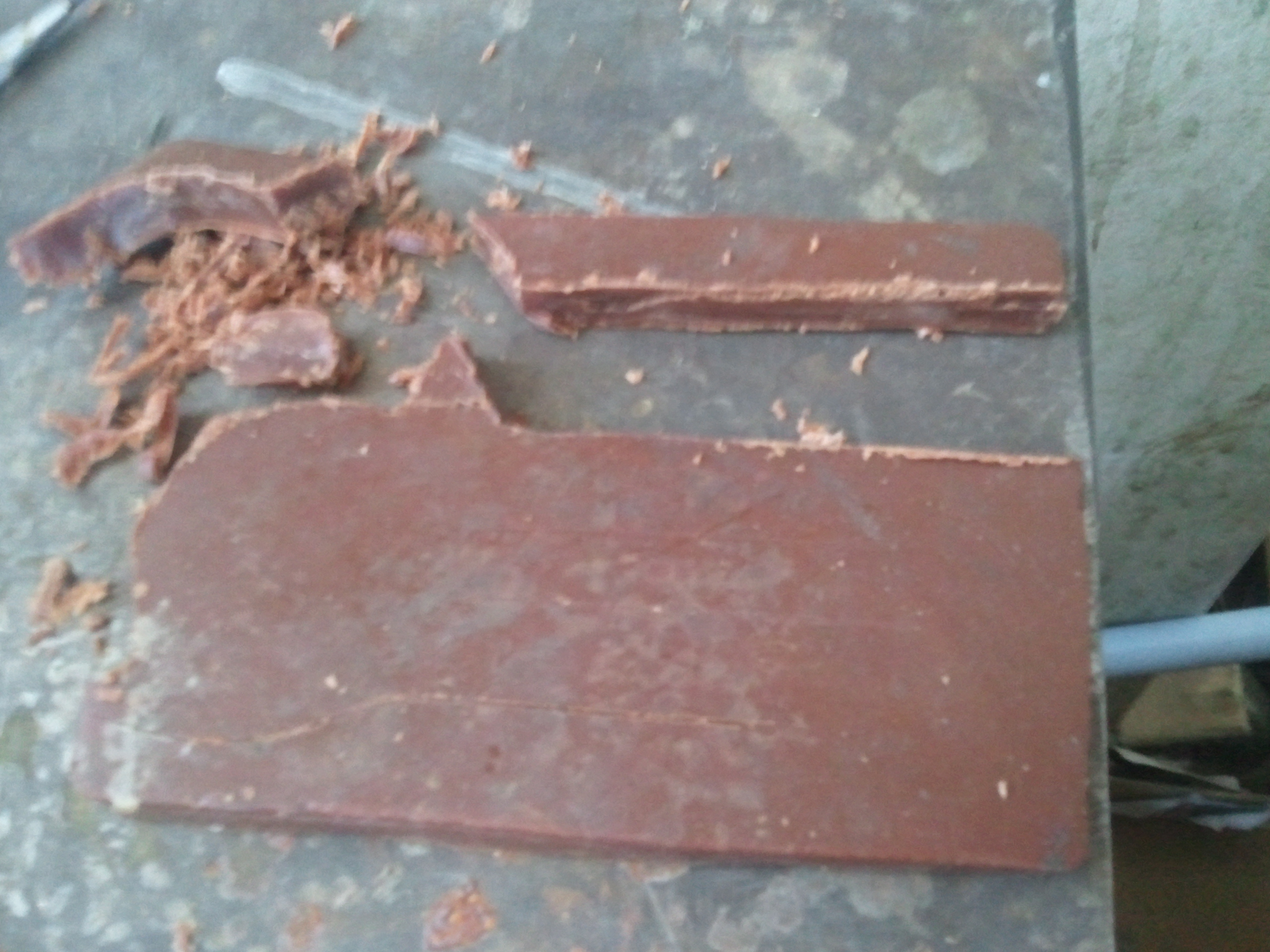

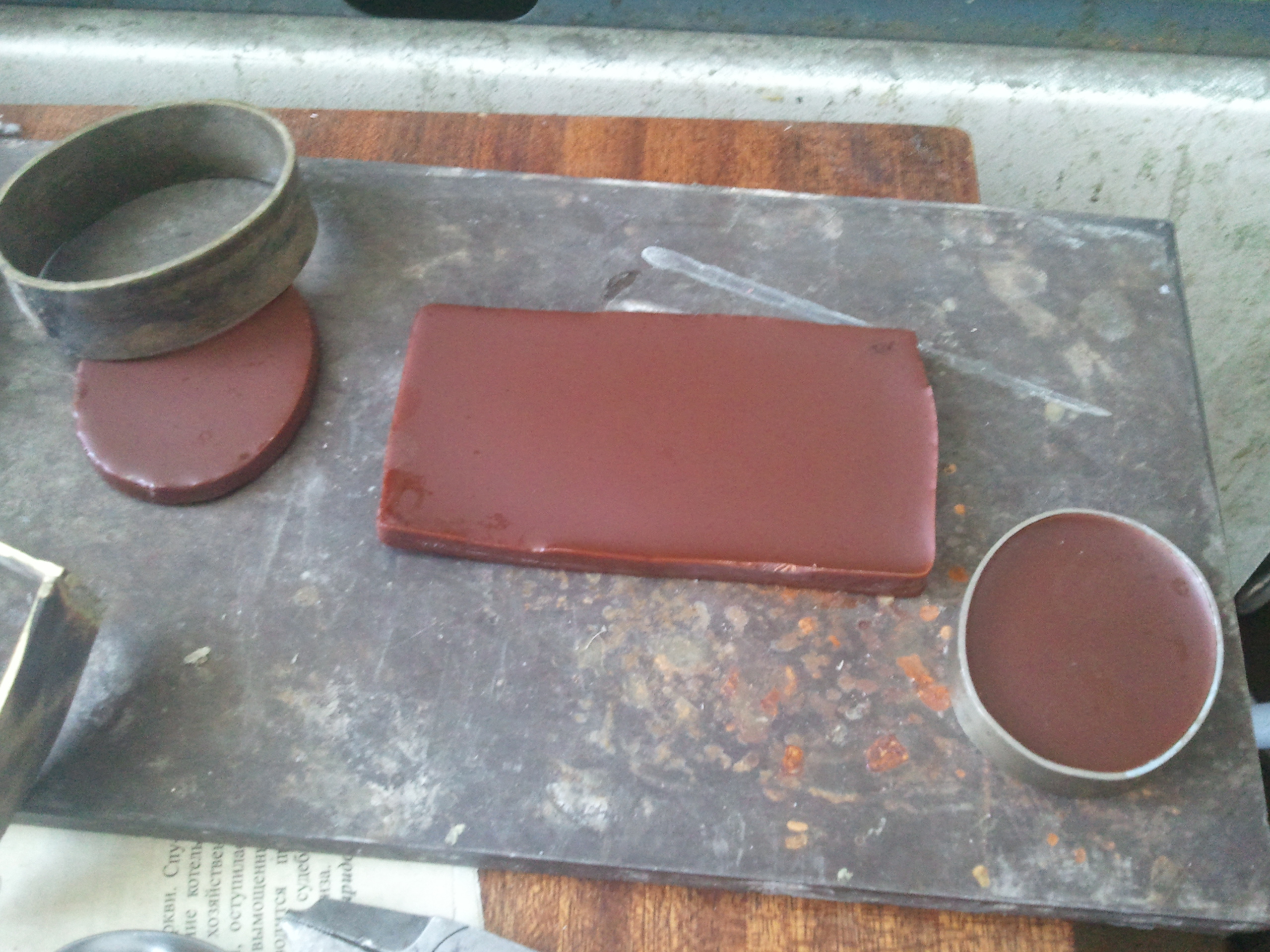

Теперь по теме. Отлив пластины воска сразу наметил контур заготовки и отрезал лишнее. Удобно резать пока воск теплый. Я немного прозевал и воск у меня уже крошился.
Offline
Профиль
Вверх
Svetly
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3
#37
0 / 0
Добавлено: 06.02.2017 00:38:33

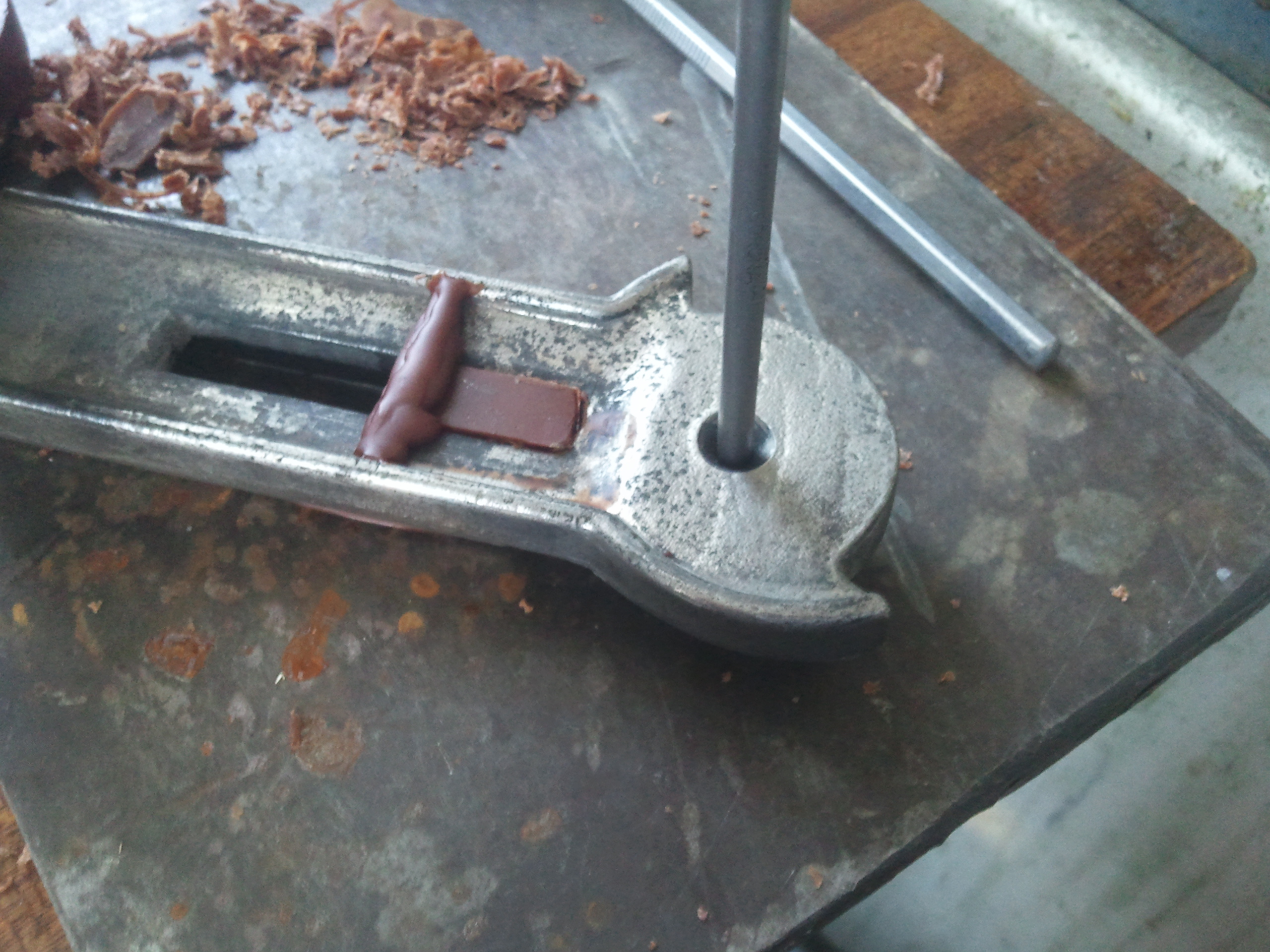

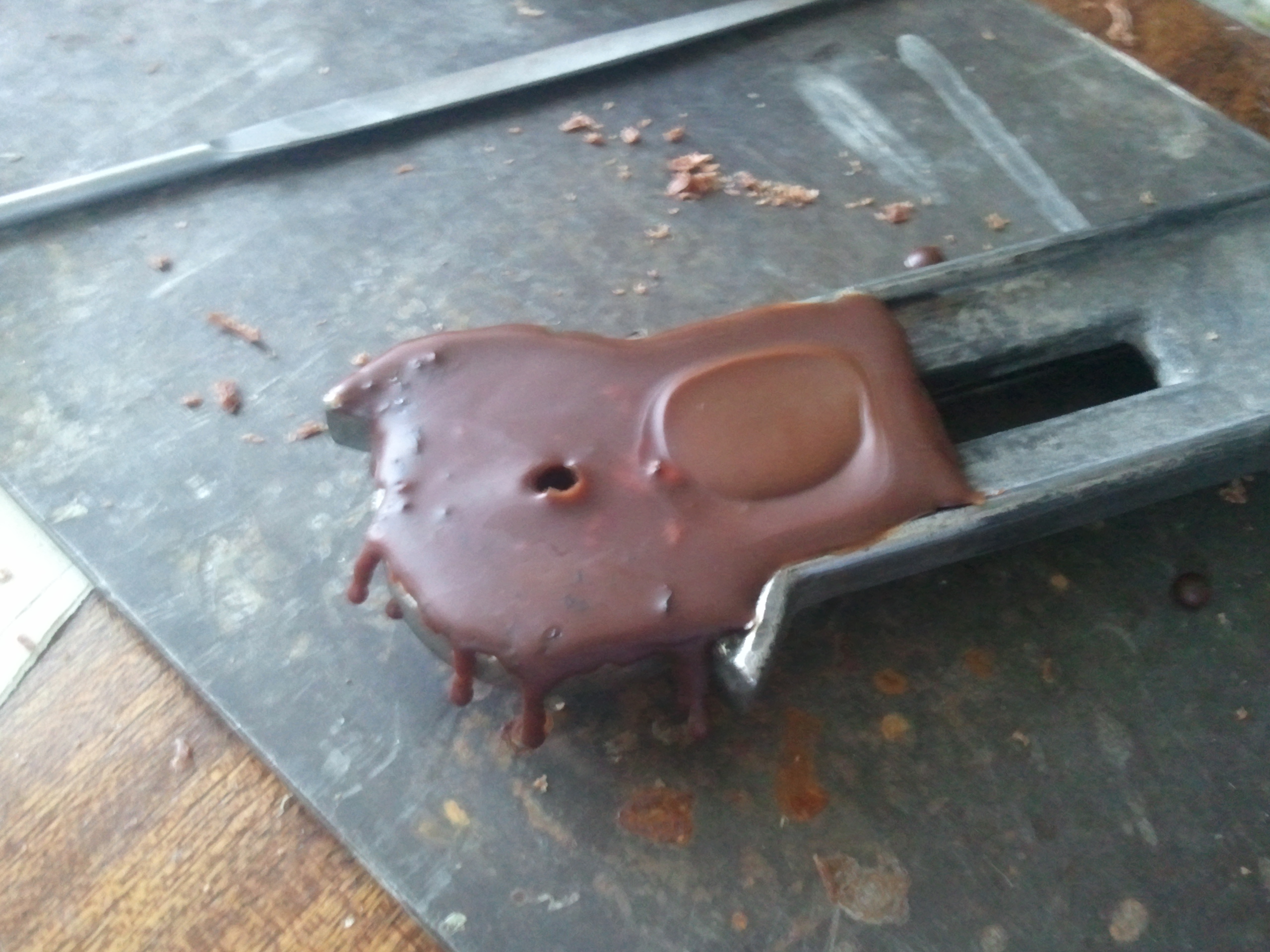

Ответную часть детали делаю прямо по металлической детали. Потом припаиваю к заготовке.
Offline
Профиль
Вверх
Svetly
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3
#38
0 / 0
Добавлено: 06.02.2017 00:42:28

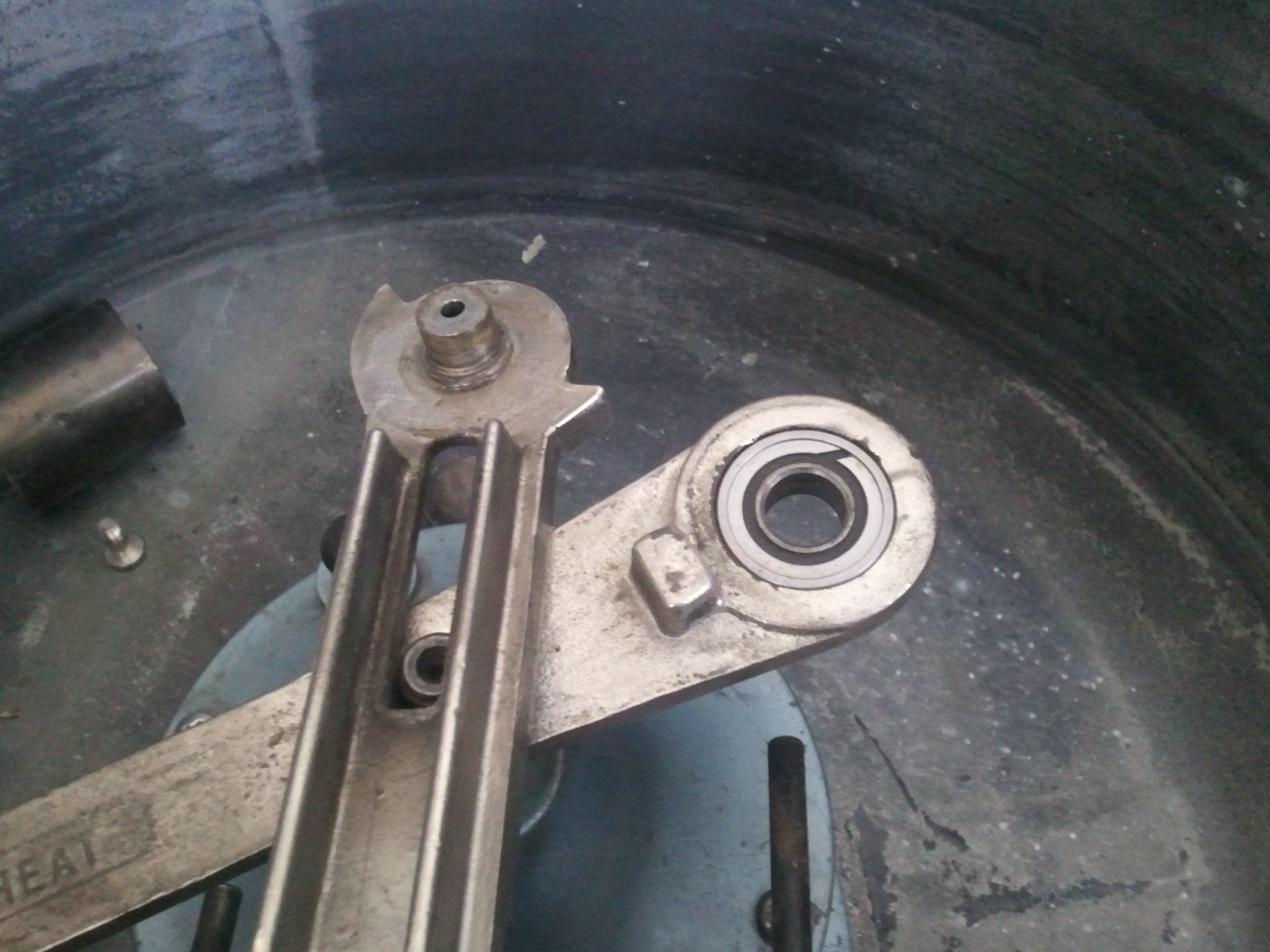

Изготовляемую деталь буду распологать между этими двумя рычагами. На своей детали сделаю ответные части идентичные тем что есть на этих рычагах.
Offline
Профиль
Вверх
Svetly
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3
#39
0 / 0
Добавлено: 06.02.2017 00:48:56

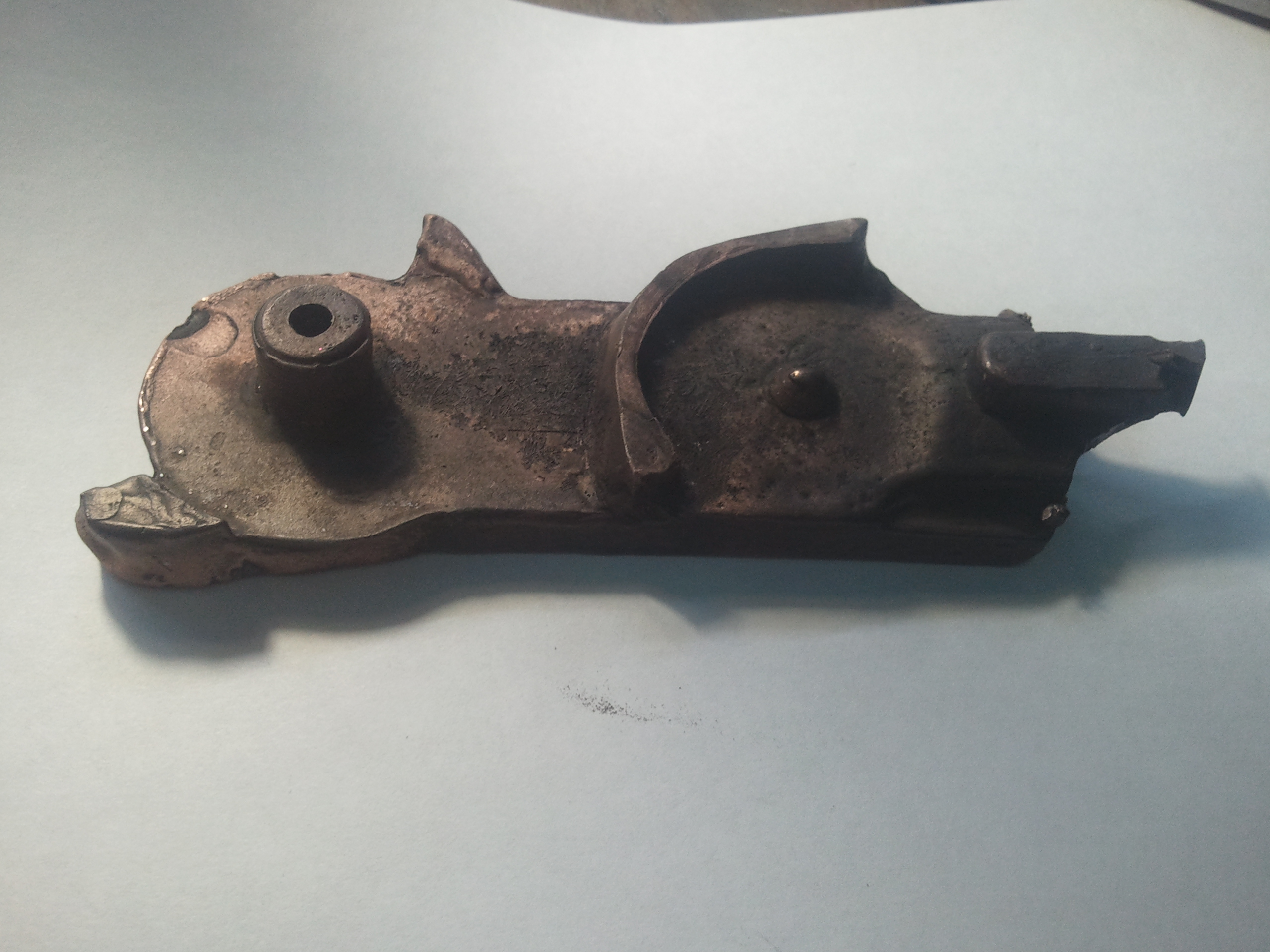

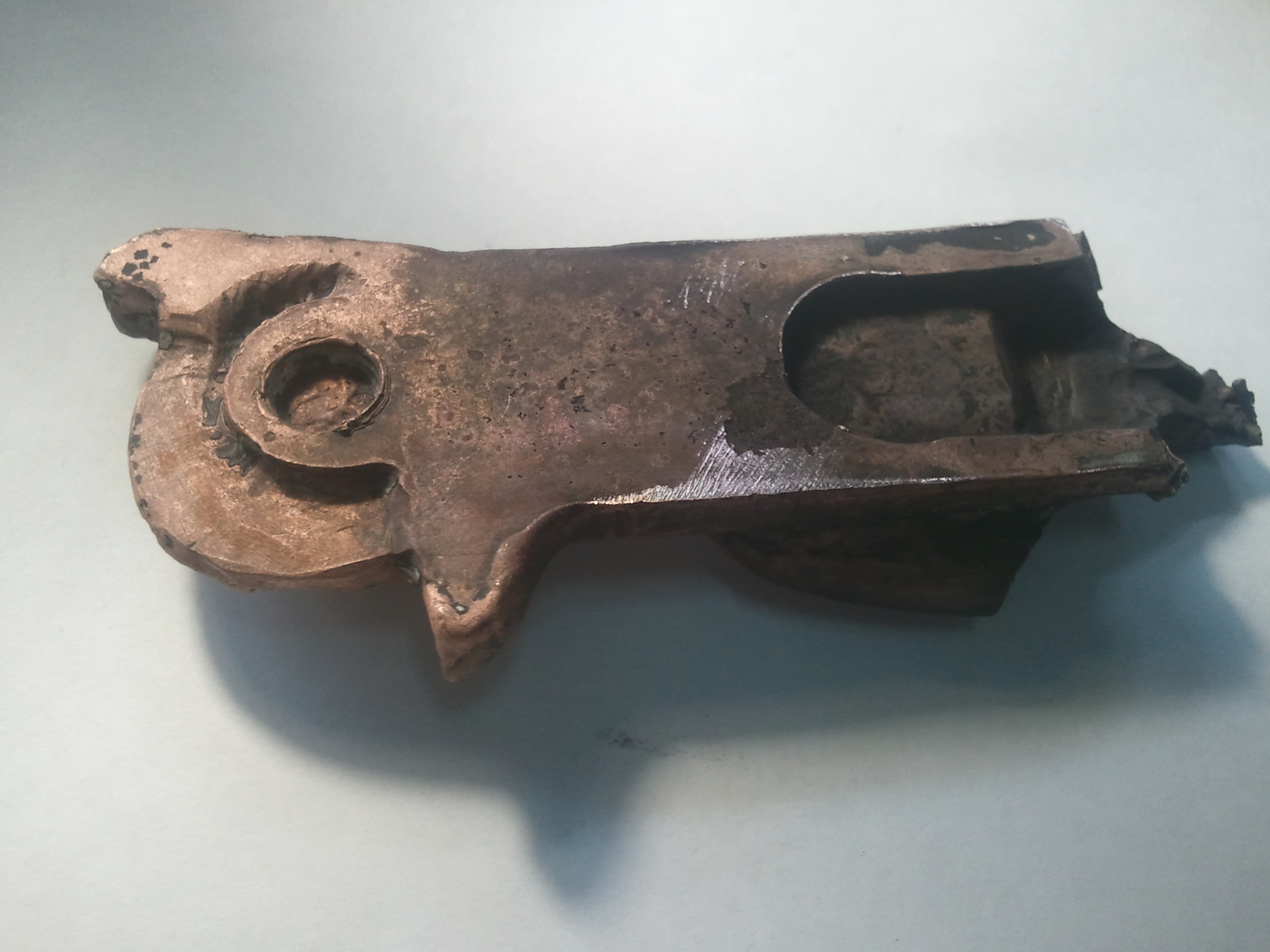

Фото итоговой восковки где то потерял, но уже есть фото отлитой детали. Осталось чуток почистить и закрепить на месте. Растояние между центрами вращения 55 мм. Это и есть заветное удлинение.
Offline
Профиль
Вверх
urim75
Пользователь
Регистрация: 13.01.2013
Откуда: Крым.

Сообщений: 1957
В друзьях у: 10
Голосов: 107 / 38
#40
0 / 0
Добавлено: 06.02.2017 19:03:10
я тут завален работой-позже скину свое-у меня попроще.
Offline
Профиль
Вверх
