Доработка центробежки , увеличение опоки
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 242 / 3

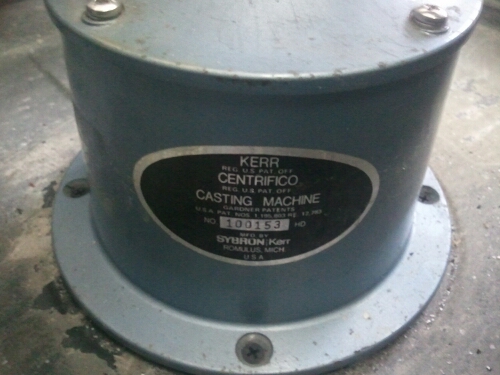

Добрый день, коллеги. Решил доработать литейную центробежную установку kerr.

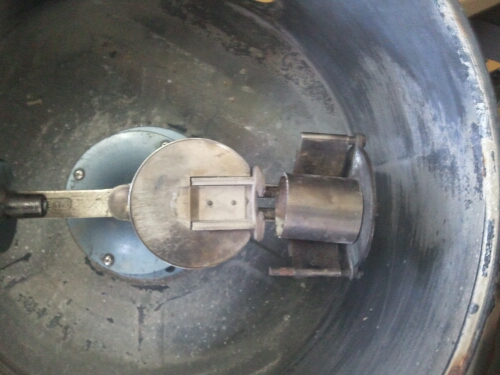

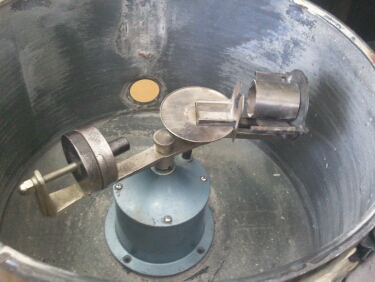

Недавно приобрел установку, сейчас собираю. Собрал в кожух.
Опоки для этой установки похоже короткие. В длину по всей видимости до 60 мм. Хочется переделать под опоки подлиннее.
Тем более готовый кожух это позволяет. Пружина вроде сильная, я думаю что более длинную опоку сможет раскрутить.
Думаю удлинить рычаг, который используется под опоки на 50 мм.

Хотелось бы услышать советы тех, кто делал что-то подобное. Здоровая критика тоже приветствуется. Свою работу с результатом намерен осветить тут. Фото литейки пока вставить не удается, вставлю попозже.
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 242 / 3
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 242 / 3
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 242 / 3
Пользователь
Регистрация: 01.10.2010
Откуда: Предгорья Алтая

Сообщений: 8629
В друзьях у: 21
Голосов: 806 / 34
Ложки отливать?
Если обычную ювелирку, может проще размещать восковки в двух опоках.
Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
Цитата
Думаю удлинить рычаг
пральна....у маленькой и керр4 (100мм х90).у них пружины одинаковые кроме керр 6 под 150х100
Изменено: Сергей Вальтман - 02.02.2017 19:41:16
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 242 / 3
ремесленник,



Цитата

Ложки отливать?
Если обычную ювелирку, может проще размещать восковки в двух опоках.
Если из длины опоки вычесть горловину (воронку) и заднюю стенку , то остается буквально 25 мм в лучшем случае.

Запихнуть в нее что-то кроме колечек весьма проблематично.
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 242 / 3

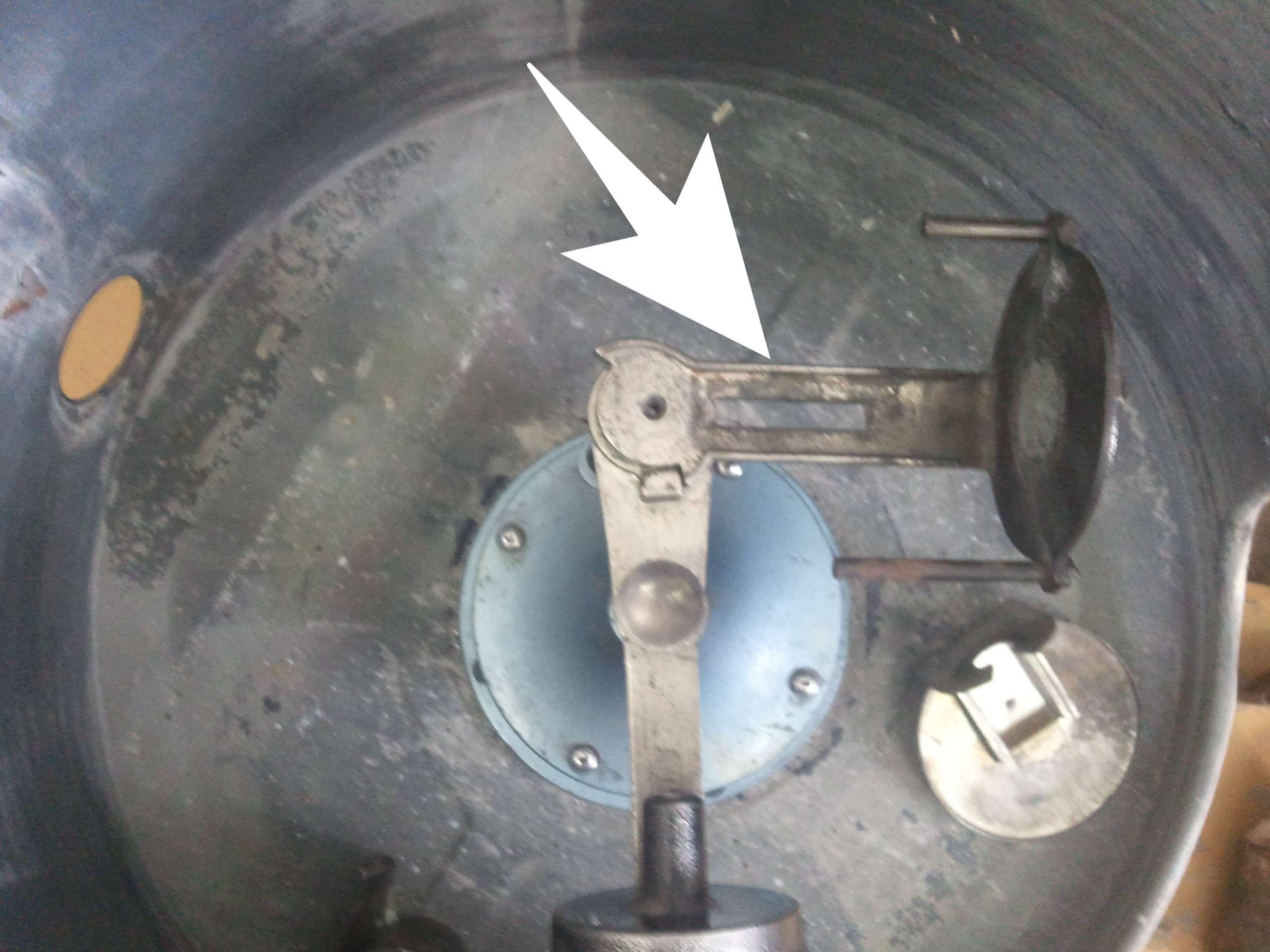

Вот это плечо собираюсь удлинить. Буду делать отдельную деталь, что бы не портить существующее плечо. Оно цельно-литое вместе с задней упорной  стенкой.
Пользователь
Регистрация: 01.10.2010
Откуда: Предгорья Алтая

Сообщений: 8629
В друзьях у: 21
Голосов: 806 / 34
Сергей Вальтман,
Бывшая твоя, наверное побольше будет. Я в неё, опоки 10 см. длинной иногда запёхиваю.
Но мне так не нравится. Я лучше на две, более короткие ёлки разобью.
Тем более и заказов-то на большие опоки нет. :)
Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.
Пользователь
Регистрация: 13.01.2013
Откуда: Крым.

Сообщений: 1957
В друзьях у: 10
Голосов: 107 / 38
Svetly,
не только делали но и работаем-могу фото сделать.
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 242 / 3
urim75,

Цитата

Svetly,
не только делали но и работаем-могу фото сделать.
Жду недождусь
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 242 / 3



Решил делать, как умею. Недостающую деталь смоделирую из воска а потом отолью, пока не знаю из чего.
Взял отработанный воск после выплавки опок и сплавил в жестяной банке.
Лишняя вода спустя какое то время выпарилась и воск стал годен ко второй жизни.
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 242 / 3

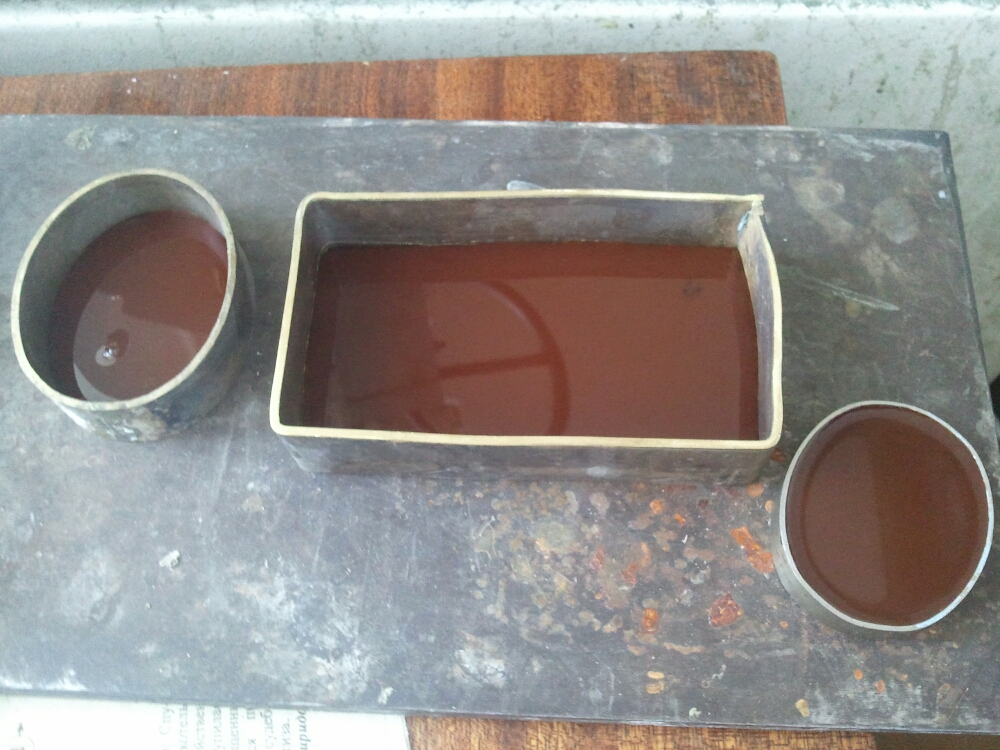

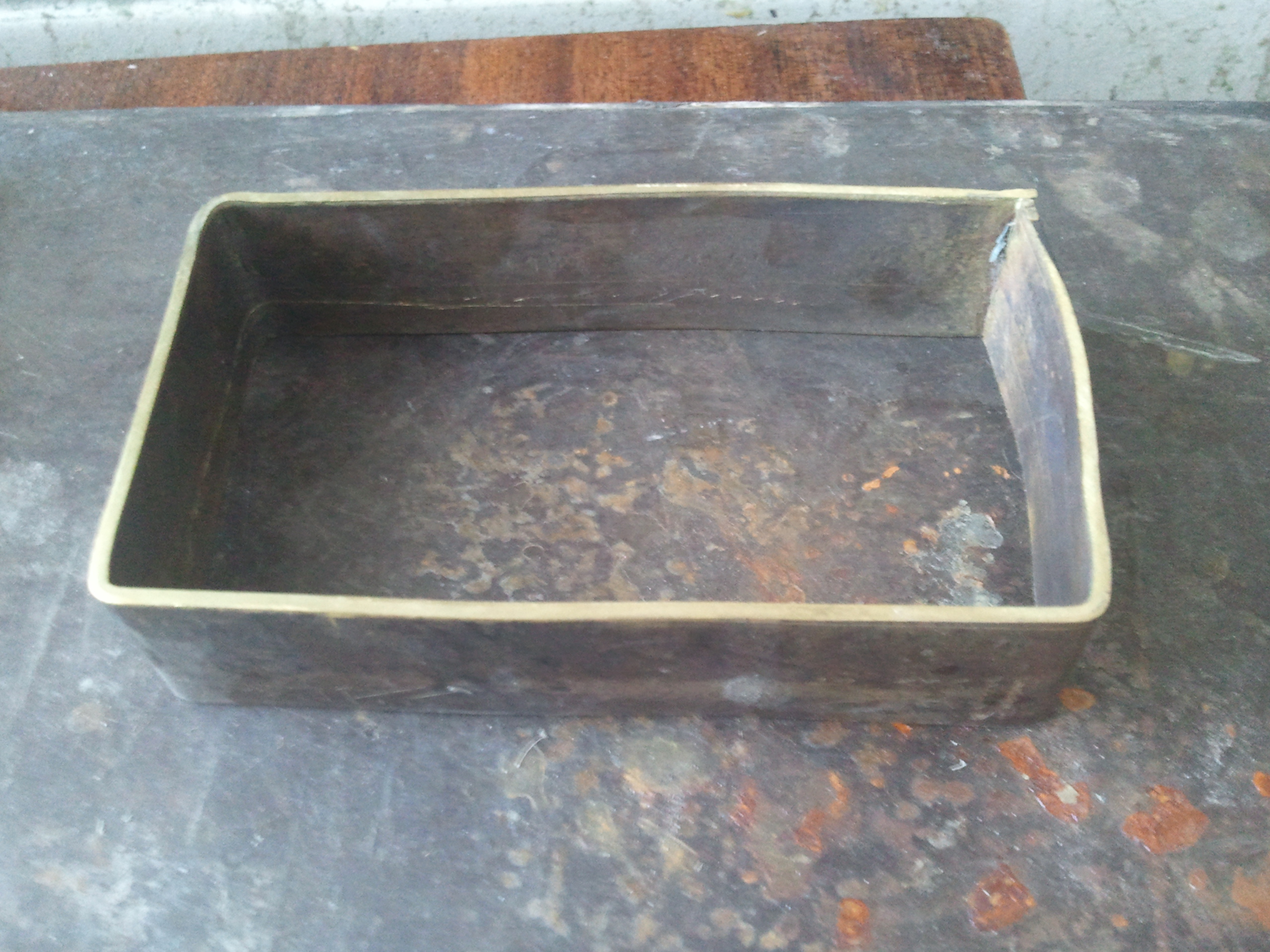

Беру металлические рамки, кладу на лист металла и разливаю воск слоем около 6 мм.
Вставка фоток на форум  отнимает огромное количество энергии. Когда-нибудь привыкну.
Пользователь
Регистрация: 24.02.2009
Откуда: Москва

Сообщений: 390
В друзьях у: 0
Голосов: 5 / 0
 У меня гробетовская центоробега удлинил плечо и переделал установку опоки тепер влезает 80 на 120 мм свободно
Пользователь
Регистрация: 24.02.2009
Откуда: Москва

Сообщений: 390
В друзьях у: 0
Голосов: 5 / 0
по хорошему я бы сделал перевертыш еше на центробегу чтоб апоку сверху на тигель ставить и при врошении опока в месте с тиглем ложилась  горизонтально и туда летел металл
Изменено: primadiamond - 04.02.2017 17:05:38
Пользователь
Регистрация: 24.02.2009
Откуда: Москва

Сообщений: 390
В друзьях у: 0
Голосов: 5 / 0
на сколько я помню керовская савсем мелкая цетробега
Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 242 / 3
primadiamond,

А может фото покажете?
Пользователь
Регистрация: 24.02.2009
Откуда: Москва

Сообщений: 390
В друзьях у: 0
Голосов: 5 / 0
вот
Изменено: primadiamond - 05.02.2017 08:12:36
Пользователь
Регистрация: 24.02.2009
Откуда: Москва

Сообщений: 390
В друзьях у: 0
Голосов: 5 / 0
с большим тиглем и другой (большой) горелкой проливал 150-180 грамм стой каторая весит на машине 50 - 60 грам максимум по горелкам смотри у меня на форуме
Изменено: primadiamond - 05.02.2017 08:16:24
Пользователь
Регистрация: 24.02.2009
Откуда: Москва

Сообщений: 390
В друзьях у: 0
Голосов: 5 / 0
сылку в личку отправил
