Уважаемые участники Форума!

Снова позволю себе открыть очередную тему про очередную модель нашей Миры. Как уже писалось раньше, мы продолжаем разработку легкой модели 5 - осевого станка для воска. Новая модель сочетает в себе конструкцию от Миры-3 и все новшества от Миры-Х5. Предварительное название станка - Мира-6. Выпуск планируется с января 2017. Надеемся показать ее на выставке в Санкт Петербурге в феврале. Принимаются предварительные заявки на первую партию этих станаков, со скидкой. В скором времени выложим первые картинки станка.
Развернуть ⇓
Пользователь
Регистрация: 01.02.2015

Сообщений: 33
В друзьях у: 0
Голосов: 2 / 2
Все токи приятно, когда по доброму и без скандала . Я покидаю вас
Пользователь
Регистрация: 29.07.2014
Откуда: г.Междуреченск Кемеровской обл.

Сообщений: 992
В друзьях у: 5
Голосов: 142 / 6
Цитата
В России таких цен нет Если копил на квартиру купи квартиру в старости будет где жить а не в доме престарелых
Да я себе представляю цену...
если б/у продавали за 700 000.
За такую сумму он не только резать должен, но и моделить виртуозно...

Ну хорошо, давайте включим логику.
Я имею опыт работы на ЧПУ. обычном  4х-оснике (тот что "пернатый")
Всю работу делал на нем без проблем в 90% случаев, в 10 % случаев приходилось фрезеровать "конструктор" который собирался либо в воске либо после литья.
Точность станка на высоте, надежность тоже (2 года уже отработал)
Стоит этот 4х осник в разы дешевле. Себя окупил за 1 год.

Всегда был сторонником максимально эффективной траты средств.  (цена - польза)
Если я неправ, поправьте!
Пользователь
Регистрация: 09.04.2010
Откуда: славный город Барнаул

Сообщений: 252
В друзьях у: 1
Голосов: 193 / 53
Приветствую.
Я работаю на мира 2е.Бывает,не хватает угла наклона. Максимальный угол поворота ,который использую, 120гр.
Какой угол поворота будет на мира 6?
Как будет реализована настройка головы Б по высоте ? настройка оси вращения головы Б параллельно оси игрек?
В старой машине этих настроек не было.
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572
Цитата

Приветствую.
Я работаю на мира 2е.Бывает,не хватает угла наклона. Максимальный угол поворота ,который использую, 120гр.
Какой угол поворота будет на мира 6?
Как будет реализована настройка головы Б по высоте ? настройка оси вращения головы Б параллельно оси игрек?
В старой машине этих настроек не было.

Угол поворота в левом положении может доходить до 140 град. Это достигается новой геометрией головы Б и нижней части каретки Z. В голве Б установлены юстировочные болты для регулировки как по высоте, так и по углу. При необходимости пользователь может самостоятельно донастроить или перенастроить голову.
Пользователь
Регистрация: 09.04.2010
Откуда: славный город Барнаул

Сообщений: 252
В друзьях у: 1
Голосов: 193 / 53
Дмитрий, а как осуществляется настройка "горизонта" оси Икс? На прошедшей в Москве выставке на новых машинах Мира - X5  ось икс имела возможность настройки только на перпендикулярность к оси игрек. "горизонт"
выставлялся подкладыванием пластинок. Так же ,как и на мире 2е.
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572
elcardo,
Мира-6 - это модифицированная Мира-3. В ней сохранилась таже конфирурация кареток. Там нет такой сложной конструкции с рамой, как в Мире-Х5, поэтому там все проще гораздо. Нам приходилось неоднократно полностью разбирать по косточкам и снова собирать всю Миру-3 после бурного ее использования клиентом в течении двух лет. Все это занимало один день включая все выравнивания, настройки и обновление электроники.
Пользователь
Регистрация: 09.04.2010
Откуда: славный город Барнаул

Сообщений: 252
В друзьях у: 1
Голосов: 193 / 53
Дмитрий,
складывается впечатление,что мира икс была задумана как универсальный станок для обработки мягких металлов,
мягких камней,я не силен в их терминологии,например ,янтарь и нефрит,а ,так же пластиков?
Мира 6,получается,это машина конкретно для фрезеровки воска?
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572
elcardo,
ес ит из! Мира-6 - это продолжение станков для воска
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572
Небольшой новый ролик про держалку воска.

Изменено: Dmitri - 28.12.2016 06:05:01
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572
По мнению многих специалистов восковка турбины самолета, сделанная под руководством Валерия Осина, Фирма "Фантазия ювелира", Хабаровск, является одной из сложнейших. Подводя итоги уходящего 2016, будем полноправно считать ее "Восковкой года". Напомню, она в диаметре 40 мм, вырезана из одного куска воска на 5-осевом станке NS CNC Mira-3. В знак признательности и за выдающиеся достижения в деле развития технологии резки ювелирных моделей на станках с ЧПУ фирма "Фантазия ювелира" награждается почетным дипломом NS CNC.

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572
Еще один ролик на тему восковки шарика, сделанного под руководством Валерия Осина, фирма "Фантазия ювелира", Хабаровск. Восковка цельная, сделана из одного куска воска на станке Мира-3.

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

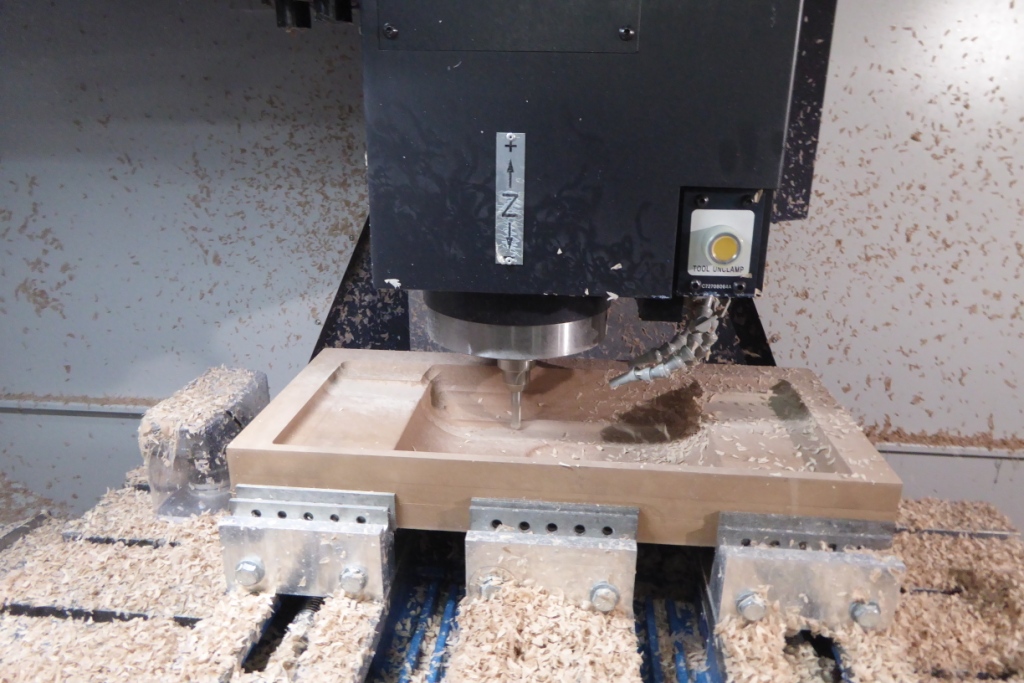

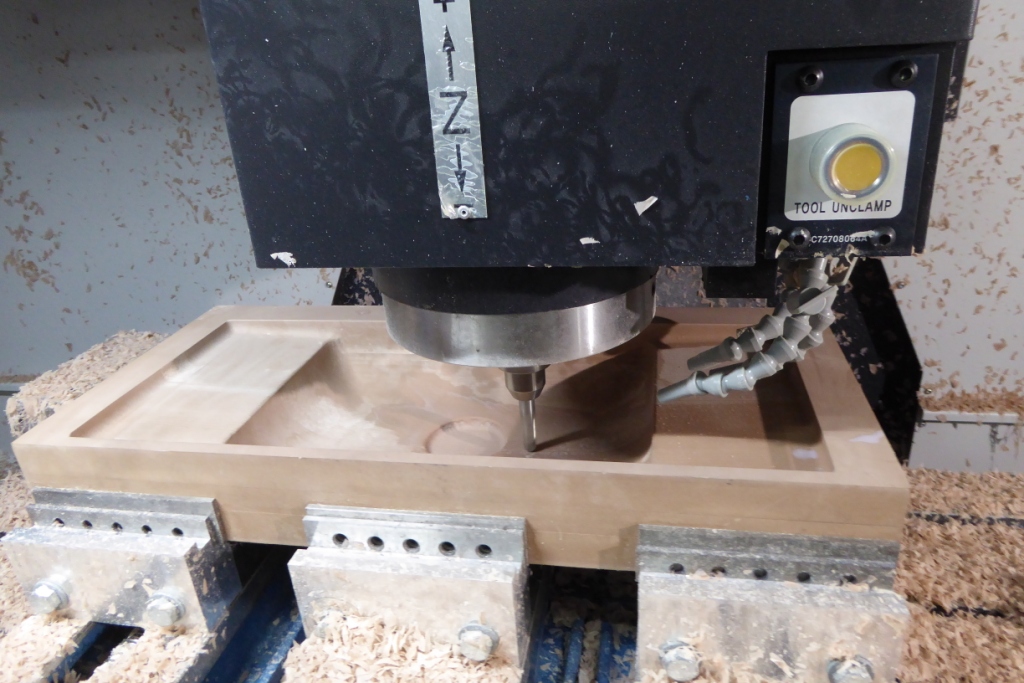

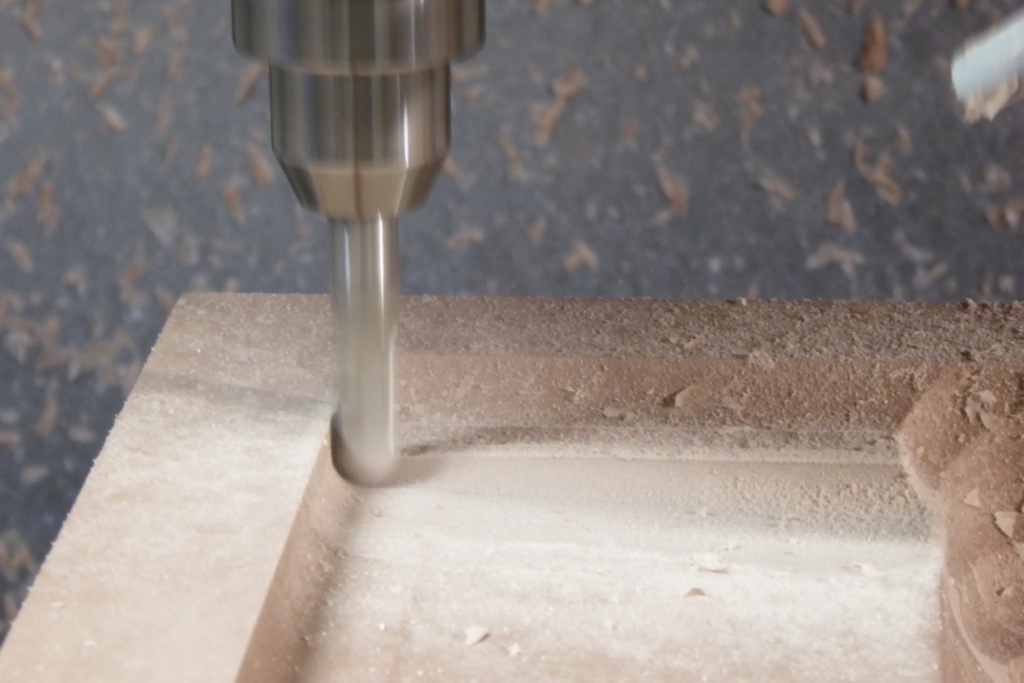

Очередной фрагмент нашего производства. Фрезеровка на большом станке пресс-формы для изготовления раковины слива для Миры-6. Модельный пластик, очень хорошо фрезеруется. Скорость подачи на финишной обработке доходит до 6000 мм\мин.









Пользователь
Регистрация: 09.04.2010
Откуда: славный город Барнаул

Сообщений: 252
В друзьях у: 1
Голосов: 193 / 53
Дмитрий.
Этот модельный пластик можно использовать в качестве фальш стола?
Мне на роланде нужно поменять стол. У официалов он дорогой. Какой там материал не могу понять,не хватает
знаний в области материаловедения. Оргстекло мне не подходит, текстолит тоже.
Нужна пластина 30-40 мм толщиной.
Пользователь
Регистрация: 09.01.2012

Сообщений: 193
В друзьях у: 1
Голосов: 16 / 0
Цитата

Дмитрий.
Этот модельный пластик можно использовать в качестве фальш стола?
Мне на роланде нужно поменять стол. У официалов он дорогой. Какой там материал не могу понять,не хватает
знаний в области материаловедения. Оргстекло мне не подходит, текстолит тоже.
Нужна пластина 30-40 мм толщиной.

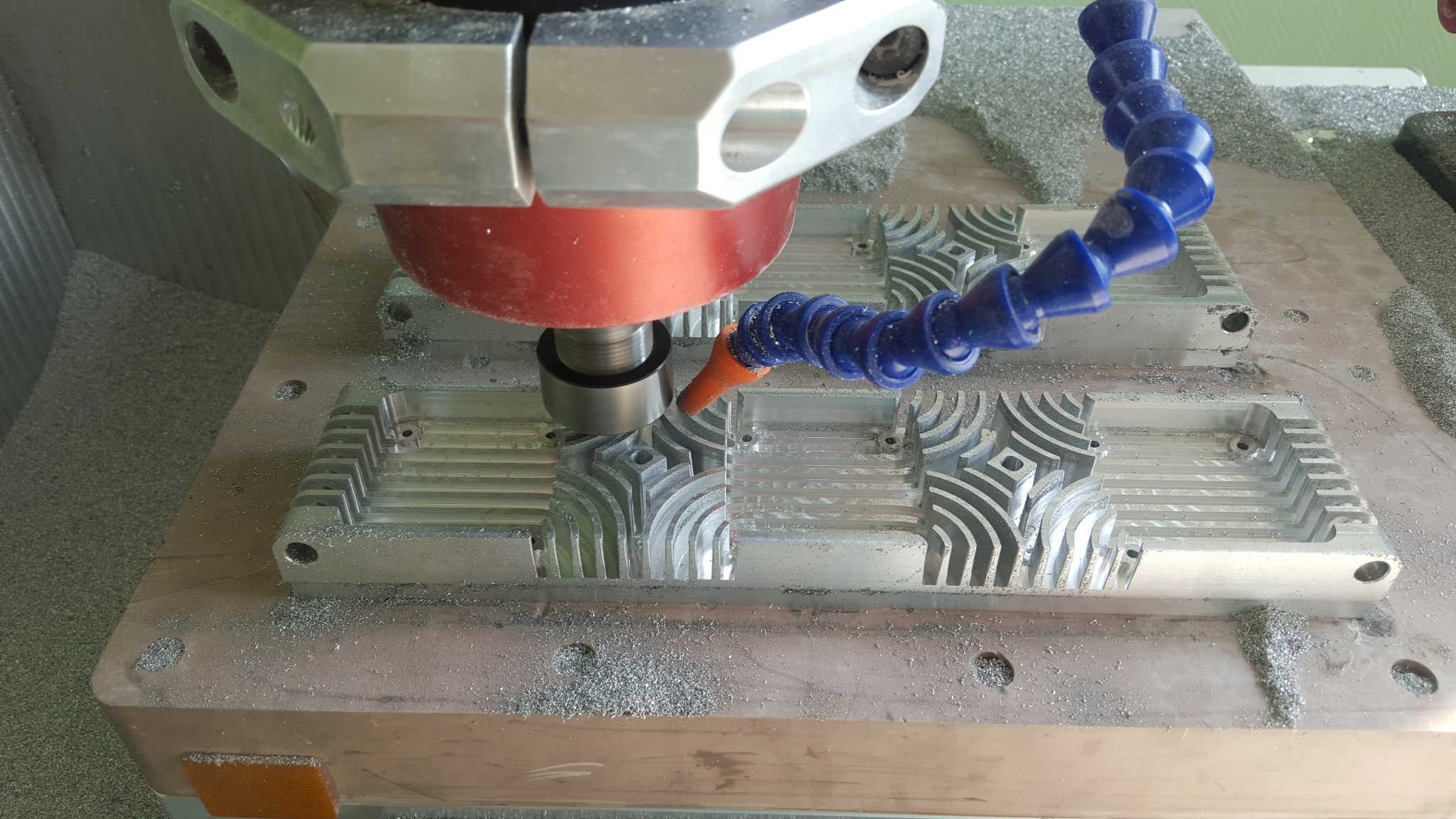

да, такие пластики многие используют в качестве "жертвенного" стала.
http://www.cnc-club.ru/forum/download/file.php?id=59095&mode=view&mt=1
http://www.cnc-club.ru/forum/download/file.php?id=56838&mode=view&mt=1
Изменено: portos - 17.01.2017 13:26:30
Пользователь
Регистрация: 09.04.2010
Откуда: славный город Барнаул

Сообщений: 252
В друзьях у: 1
Голосов: 193 / 53
Спасибо, буду знать. А как он называется по конкретнее,хочу посмотреть,где можно приобрести
Пользователь
Регистрация: 09.01.2012

Сообщений: 193
В друзьях у: 1
Голосов: 16 / 0
Цитата

Спасибо, буду знать. А как он называется по конкретнее,хочу посмотреть,где можно приобрести
в лассо он есть, да и много где в Москве.
omobodulan
https://yandex.ru/images/search?text=omobodulan&stype=image&lr=192&noreask=1&parent-reqid=1484652180188892-1090087130489399234130508-sas1-1606&source=wiz
Изменено: portos - 17.01.2017 14:24:10
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572
elcardo,
Пластик можно использовать для всего. Но они очень разные по плотности. От рыхлых, как пенопласт, до твердых, как металл. Пока сам не пощупаешь, сказать сложно, подходит он тебе или нет. Альтенатива таким пластикам - твердое дерево. Пластик где-то там далеко в Москве, а дерево есть всегда рядом и дешевле. Единственное, что надо учитывать направление волокон дерева.
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572
еще видеоролик

Изменено: Dmitri - 19.01.2017 07:14:28
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

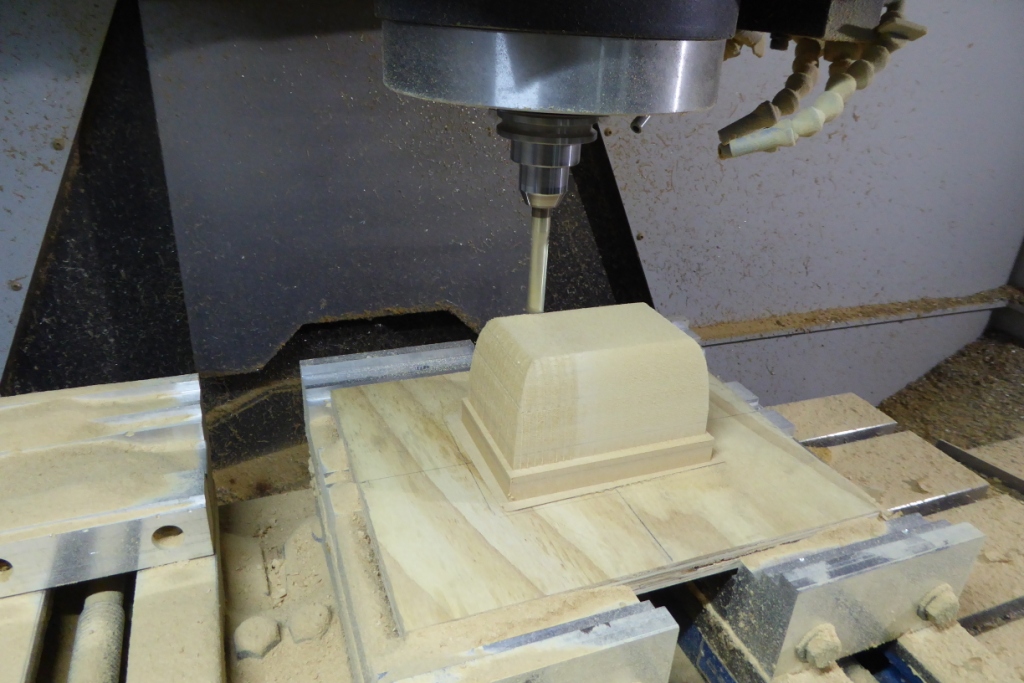

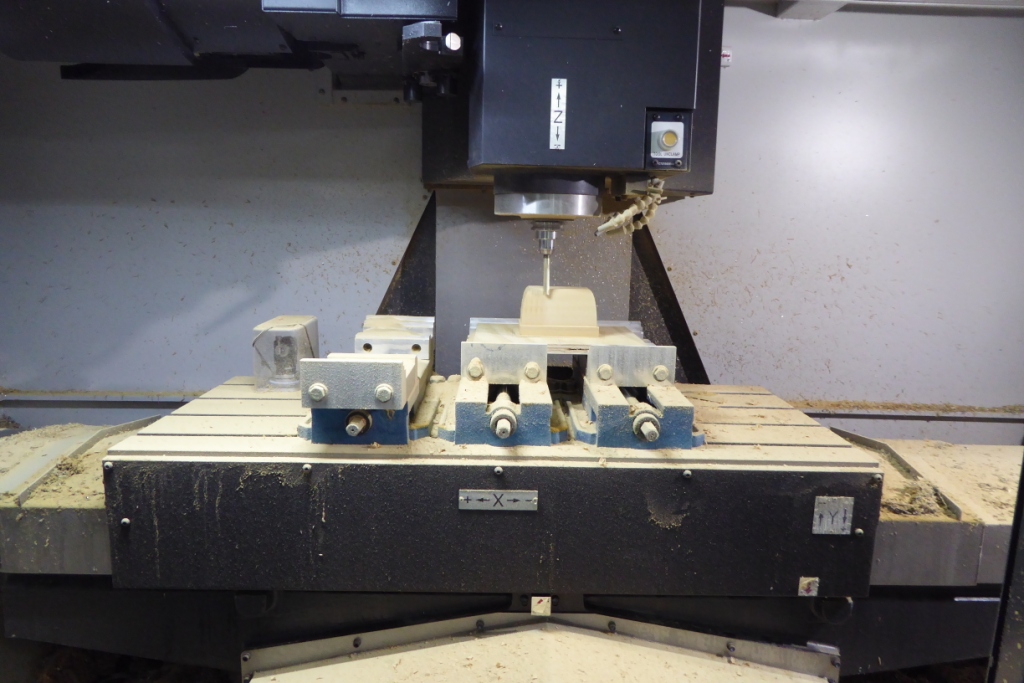

Фрезеровка на большом станке очередной формы для пластмассовой крышки на Миру-6. Здесь применяется очень плотная ДСП, склеенная слоями. Это аналогично модельному пластику, но недостотак, в отличии от пластика, что нет возможности применить полив. Поэтому много пыли вокруг. Кроме того, после фрезеровки форму необходимо покрыть несколько раз лаком.



Изменено: Dmitri - 25.01.2017 05:49:17
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Цитата
несколько раз лаком
medium density fibreboard достаточно единожды хорошенько пропитать грунтовкой на нитрооснове.
