► NS CNC - новые станки для ювелирного моделирования - 6 , MIRA - X

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

9 / 4

Добавлено: 23.10.2015 07:49:37

Новая тема и наш новый станок MIRA-X

После того, как ровно два года назад, появилась в продаже первая Мира-3, была начата работа над следующей Мирой. Мы не стали давать ей очередной номер модели. Пока решили назвать просто Mira-X. Ее выход в свет планируется в январе 2016. То есть, на ее разработку ушло ровно два года.

Это совершенно другой станок, по сравнению с предшественниками.

В нем все новое и все другое:
- Станок гораздо мощнее.
- Новый контролер, новые драйверы, новые моторы.
- Новая программа управления, не имеющая отношения к Мак3.
- Встроенный микрокомпьютер.
- Компактный тонкий сьемный монитор на шарнире на корпусе станка.
- Новые очень быстрые поворотные головы.
- Новая конфигурация кареток.
- Полностью герметичный.

Принципиальное его отличие от обычных Мир, что вместе с новой JewelryCAM на нем внедряются новые стратегии с непрерывной фрезеровкой по поворотным осям. Это дает значительное увеличение скорости работы.

В скором времени мы покажем станок на фото и на видео.

Премьера станка в России, скорее всего, состоится в феврале на выставке в С-Петербурге.

Развернуть ⇓

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

#21

0 / 0

Добавлено: 09.11.2015 18:57:18

Ishani,
Малоуважаемые луганские станковаятели! Это тема про наши NS CNC станки. Не лепите сюда ваше .... Хоть вы и придумали ему новое имя, но оно остается луганским. Напомню, что вы начали свой бизнес с воровства картинок наших станков и восковок и выставления у себя, как своей "продукции". Как-то уж попытайтесь сами раскрутить свой бизнес, без воровства и прилепания к нам.

PS. Постарайтесь не смешить народ и не писать на вашем сайтике на англо-луганском языке

Изменено: Dmitri - 09.11.2015 19:01:00

Offline

ЛС

savo

Пользователь
Регистрация: 26.11.2006
Откуда: Кострома-Красноe-на-Волге

Сообщений: 355
В друзьях у: 1
Голосов: 24 / 1

#22

0 / 0

Добавлено: 09.11.2015 20:44:41

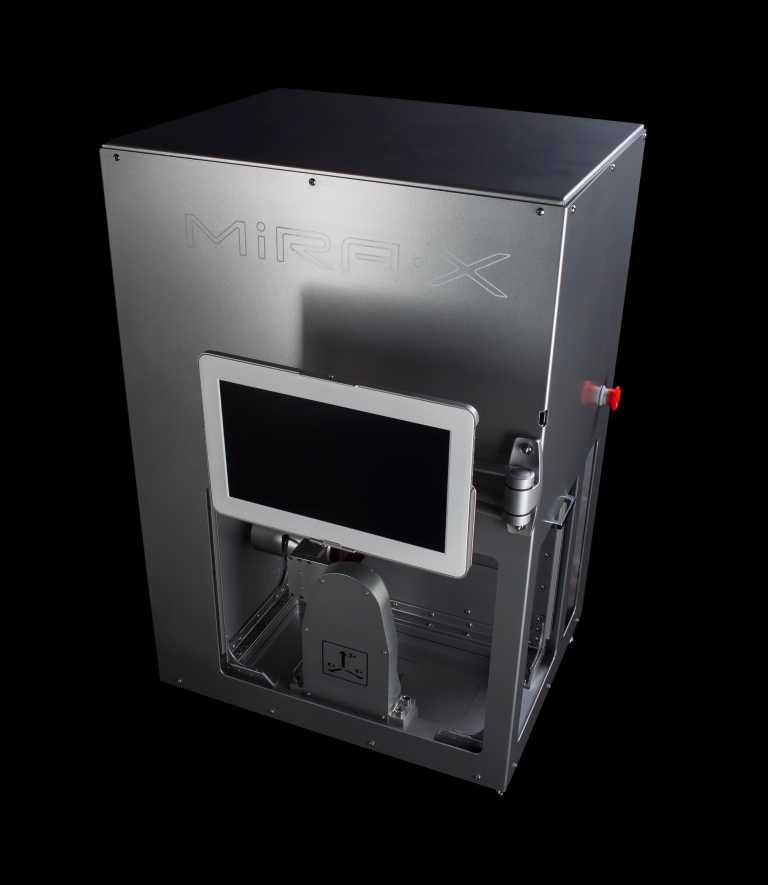

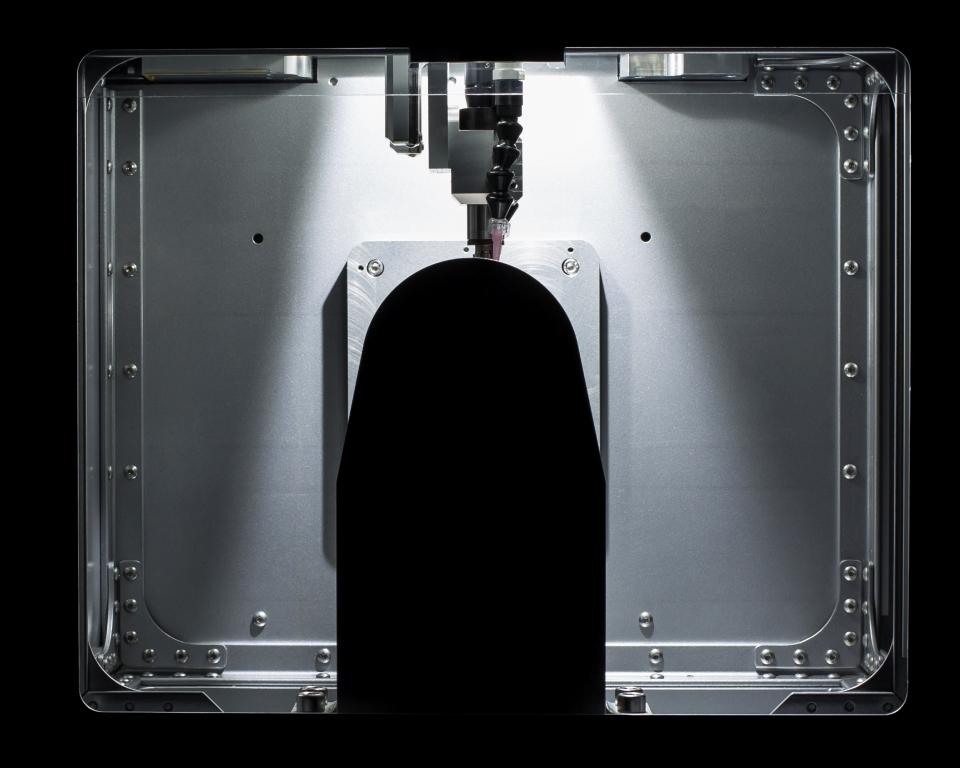

Dmitri действительно очень круто выглядит аппарат, я правильно понял,на фото -это усиленный станок?, на оси B что то типа direct drive или через редуктор?

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

#23

6 / 0

Добавлено: 09.11.2015 21:03:14

savo,
Спасибо! Там стоит Harmonic Drive, с хорошим сервомотором, с 16 - битным абсоютным инкодером. В результате головы могут вращаться с сумашедшей скоростью до 360 град/сек (на Мире-2 и -3 было 25 - 30 град/сек) без потери шагов. Скоро выставим видео, как оно крутится.

Offline

ЛС

stan_b

Пользователь
Регистрация: 29.07.2014
Откуда: Ванкувер

Сообщений: 148
В друзьях у: 0
Голосов: 169 / 0

#24

2 / 0

Добавлено: 10.11.2015 22:36:54

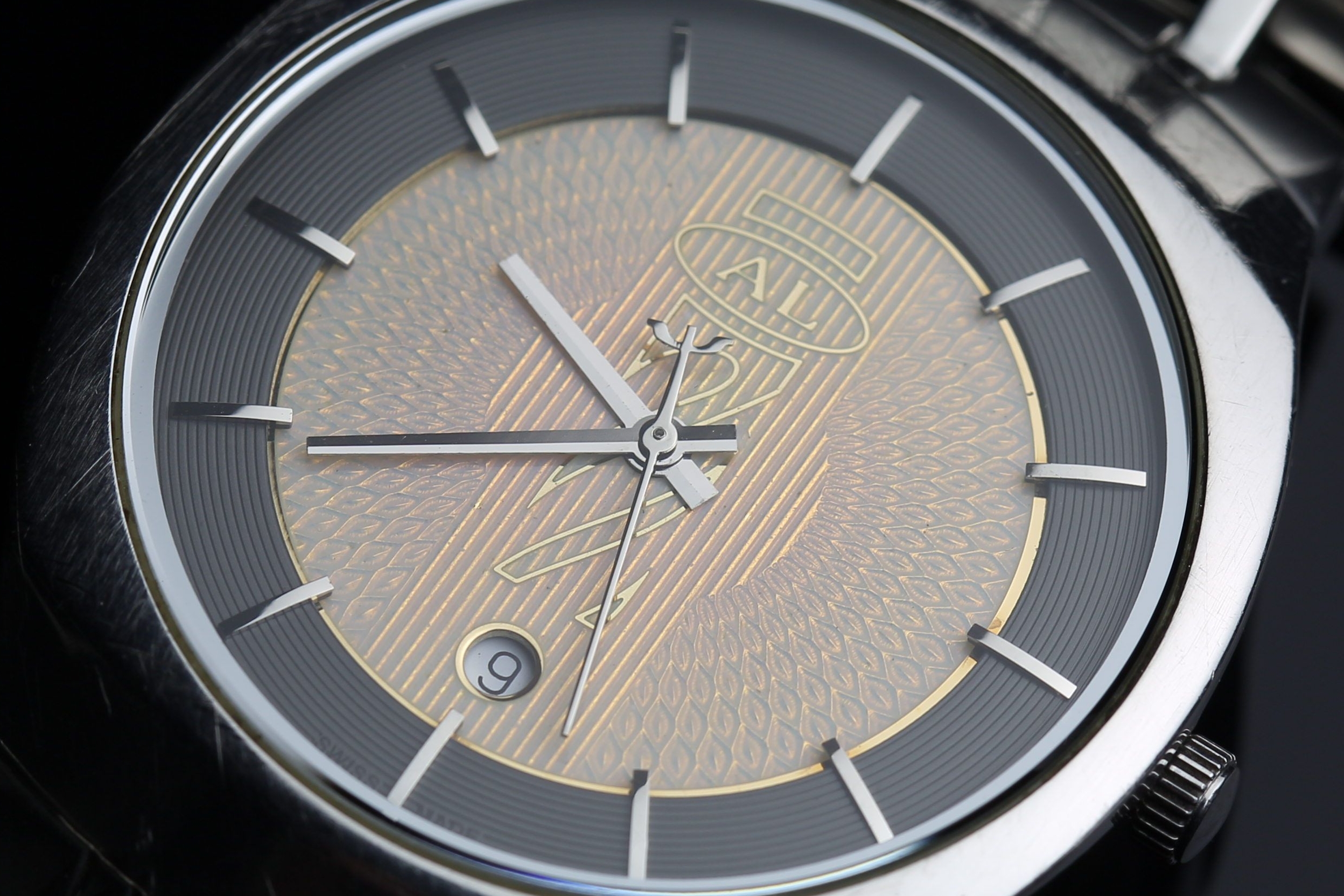

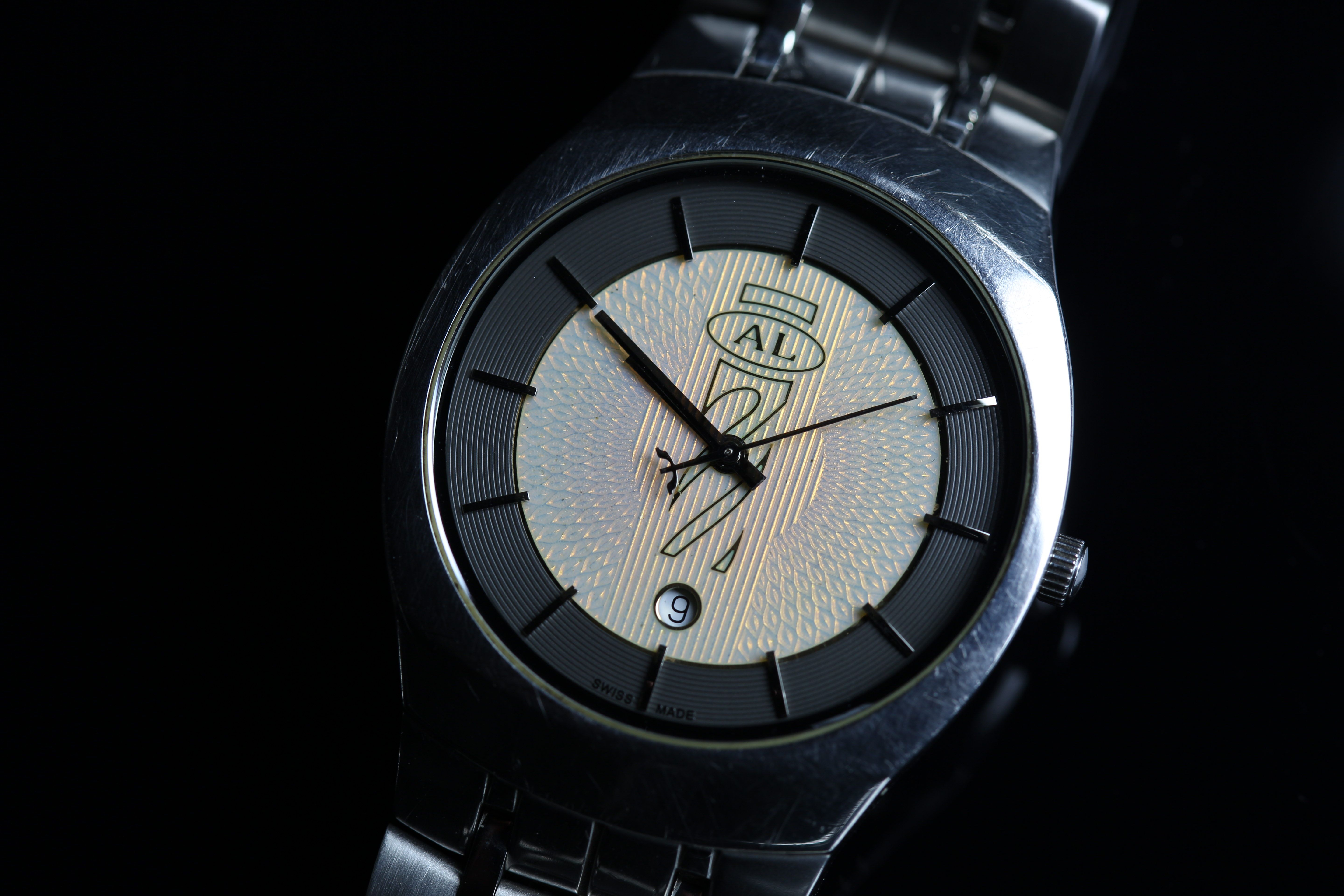

Подарочные именные часы, сделанные Раймсом еще 3 года назад. Но возможность сфотографировать появилась только сейчас. Точнее, Раймс взял готовые часы и заменил в них циферблат. Резал он его на Мире-2 в воске, потом литье в золоте и опаловая эмаль.

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

#25

3 / 0

Добавлено: 11.11.2015 22:56:21

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

#26

0 / 0

Добавлено: 12.11.2015 00:17:48

Тестовое видео, показывающее скорости вращения поворотных голов. Видео без ускорения, в реальном времени. Скорость этого вращения можно увеличивать до любых самых нереальных значений, при этом потери шагов нет.

Изменено: Dmitri - 12.11.2015 00:19:13

Offline

ЛС

YegoR

Пользователь
Регистрация: 27.01.2012

Сообщений: 55
В друзьях у: 0
Голосов: 7 / 1

#27

0 / 0

Добавлено: 12.11.2015 00:35:59

Дмитрий, нереально круто! Присматриваем себе новую машинку и посматриваем на твои новинки. Скажи, озвученная тобой цена в 22тыс$ это цена в России у ЮМО или плюс сюда всевозможные платежи (транспорт, растаможка и т.п.)?
И да, привет тебе из Ростова. Твоя первая простенькая модель станка (даже не помню как она называлась) все еще в строю и прекрасно работает)))

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

#28

0 / 0

Добавлено: 12.11.2015 01:11:56

YegoR,
Привет! Свяжись со мной по Скайпу: ns-cnc

Offline

ЛС

OsinValeriy

Пользователь
Регистрация: 12.12.2014

Сообщений: 345
В друзьях у: 4
Голосов: 178 / 10

#29

0 / 0

Добавлено: 12.11.2015 14:23:08

Dmitri,
Спасибо Вам за Ваши труды и твердое следование принципам. Я прекрасно знаю, что может Mira3. Даже дух захватывает, от мысли, что сможет X. Волшебно. Его реально хочется.

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

#30

3 / 0

Добавлено: 13.11.2015 09:22:10

Как уже писалось ранее, в новой Mira-X впервые применяется новая управляющая программа NS -Motion. Ее основное отличие от Mach3 (читается, как "Мак") и UC CNC в возможностях управления угловыми скоростями поворотных голов в зависимости от скоростей прохождения фрезы по дугам. Говоря простым языком, в Mach3 было невозможно заставить поворотную голову вращаться очень быстро при очень малом радиусе дуги Toolpath. При этом, на большом радиусе скорость по дуге могла быть очень высокой. Это неактуально для простых 4-осевых или индексных 5-осевых стратегий, но крайне важно для непрерывной 5-осевой фрезеровки, по Drive Surfaces. Это значительно упрощает работу и сокращает время фрезеровки.

Изменено: Dmitri - 13.11.2015 09:24:23

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

#31

0 / 0

Добавлено: 13.11.2015 22:32:22

Отвечу на поступившие в личку вопросы.

Программа сделана на Андроиде и зашита в систему микрокомпютера, который стоит внутри станка. Она полностью привязана к контроллеру станка и его настройкам. Использование ее в других системах или станках пока невозможно и нецелесообразно, хотя она может работать и под Win.

Изменено: Dmitri - 13.11.2015 22:32:58

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

#32

1 / 0

Добавлено: 15.11.2015 11:09:02

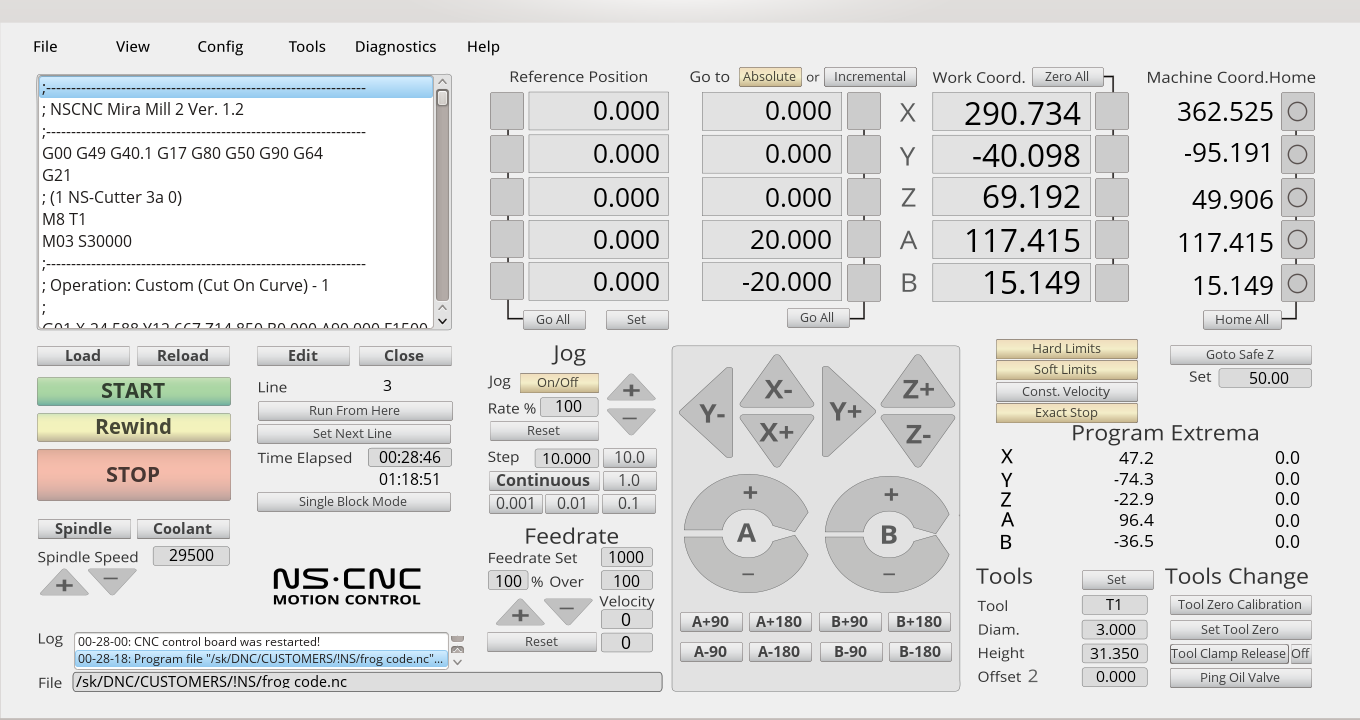

Экран NS Motion (предварительная рабочая версия)

Offline

ЛС

Фокин Сергей

Модератор
Регистрация: 29.12.2004
Откуда: Москва

Сообщений: 816
В друзьях у: 8
Голосов: 116 / 1

#33

0 / 0

Добавлено: 15.11.2015 11:14:33

Dmitri,
Ждём продолжения.

Киса, скажите мне, как художник художнику:"Вы рисовать умеете?"

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

#34

2 / 0

Добавлено: 16.11.2015 10:00:22

Раймс за отладкой NS-Motion. Сигареты и бессонная ночь, как обычно у него.

Offline

ЛС

gnus

Пользователь
Регистрация: 16.11.2015

Сообщений: 12
В друзьях у: 0
Голосов: 5 / 4

#35

1 / 0

Добавлено: 16.11.2015 10:08:11

Поздравляю , народ 7 лет назад начал применять Harmonic Drive . Наконец и вы доросли ! Программа похожа на grblControl 0.7 или EFL CNC переделаная , управление станком через плато Arduino (просьба не путать с андроид )

Offline

ЛС

PureCNC

Пользователь
Регистрация: 14.09.2009

Сообщений: 57
В друзьях у: 0
Голосов: 2 / 3

#36

0 / 0

Добавлено: 16.11.2015 10:13:54

gnus,
да нет, похоже на интерфейс Mach3 (или Mach4) с какой-то внешней железякой.

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

#37

0 / 2

Добавлено: 16.11.2015 10:17:05

gnus,
нам абсолютно не интересно, сколько лет ты применяешь HD. Контроллер и программа не имеет никакого отшения к перечисленному тобой.

А также оно никаким боком не связано ни с Mach3, ни 4.

Изменено: Dmitri - 16.11.2015 10:19:11

Offline

ЛС

gnus

Пользователь
Регистрация: 16.11.2015

Сообщений: 12
В друзьях у: 0
Голосов: 5 / 4

#38

1 / 0

Добавлено: 16.11.2015 11:01:20

Идея с установкой мотора с гармоническим редуктором прямо на ось в станках такого типа взята у одного чела ) Мы перешли на ты ? Я лишь перечисляю то что я вижу и поздравил вас с продвижением . Сейчас потихоньку люди начали применять плато Arduino . Как например их применяют в 3D принтерах хоббийных . Mach4 сюда никаким боком . Есть платы Arduino с слотом для флеш карт , туда флешку с кодом и вперёд . Сам не пользовался потому ничего сказать не могу но принтеры работают

И кстати на Arduino легко управлять как степ так и серво

Изменено: gnus - 16.11.2015 11:08:25

Offline

ЛС

DL-2008

Пользователь
Регистрация: 10.11.2009

Сообщений: 1216
В друзьях у: 2
Голосов: 99 / 2

#39

0 / 0

Добавлено: 16.11.2015 11:15:58

Цитата
(Dmitri 16.11.2015 10:00:22)Раймс за отладкой NS-Motion

Дмитрий поздравляю , хароший станок ! а автосмена инструмента есть ?
привет Раймсу !
он еще и програмист аказывается :biggrin:

LIGHT = LIFE = LAUGH = LOVE = LEVA .com

Offline

ЛС

Dmitri

Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4107
В друзьях у: 25
Голосов: 1450 / 572

#40

0 / 2

Добавлено: 16.11.2015 12:05:09

gnus,
я со всеми общаюсь на "ты". Я бы перешел на "вы", если бы ты был гораздо старше меня по возрасту или по воинсткому званию, но пока таких я на Форуме не встречал.

HD применяется на Земле где-то с конца 50-х года, в том числе в таких станках.

DL-2008
Спасибо,
Автосмена уже есть на дантистской Мире. Раймс вообще-то не только повелитель Драконов, он в свое время сам довел до ума МадКАМ и непосредственно разрабытывал JewelryCAM. Поэтому без него не было бы вообще нормальных 5-осевых программ в ювелирке.

Offline
