Flip Flop , Все о дополнительном оборудовании к 4Х осевым станкам. Видео и фото восковок, а также готовых изделий изготовленных с применением этих устройств.
По многочисленным просьбам открываю эту тему. В ней, с вашей помощью будут показаны и описаны приспособления для четырех осевых фрезерных станков расширяющие их функциональные возможности.
Одно из приспособлений Flip Flop. Flip Flop добавляет четырех координатному станку, пятую координату которая работает в индексном режиме. В результате вы можете реализовать 5ти осевую фрезеровку модели на четырех координатном станке. Низкая стоимость изготовления приспособлении, думаю 10 - 300$, позволяет значительно сэкономить средства при покупке или эксплуатации станка. Судите сами, четырех осевой станок стоит 2000-10000$ плюс стоимость приспособления 300$, а это 10300$ максимум, меньшем чем 20000$ за пяти осевой. А при нынешнем кризисе в Европе, такая экономия весьма актуальна.
Идея интересная . Но если отбросить необходимость подготовки восковки под эту оправу , то есть еще одна проблема . Заготовку нужно поворачивать на столе флипа , а это каждый раз ослаблять крепление бруска , что приведет к его смещению а это не приемлемо . Для данного устройства такое крепление к сожалению не подойдет .

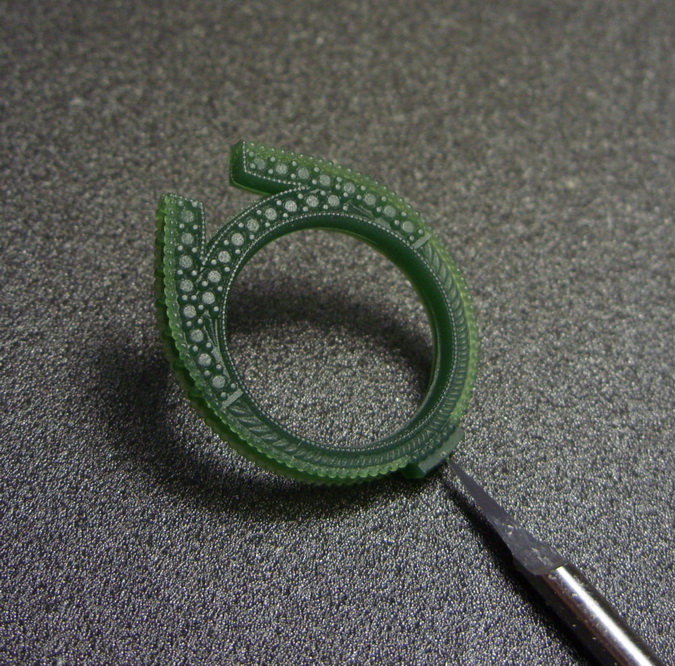

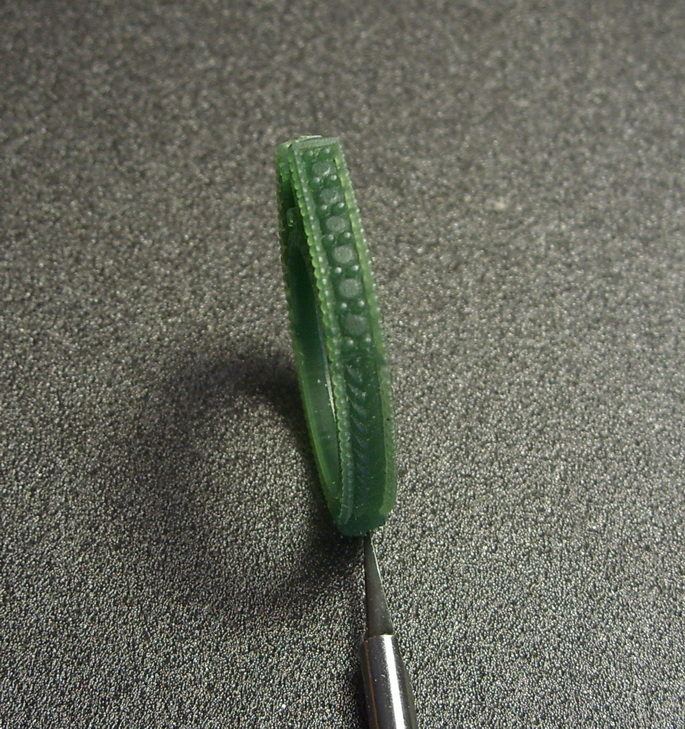

LVVj, ну, камушки пусть на совести заказчика будут.. А вот как узор на шинке в районе литника вырезали никак не представлю.. под каким это углом флип стоял...эх, фотку бы..
Для узора хватило 130 ° . Процесс создания УП запротоколировал . Но нужно сделать монтаж . Ночью сегодня соберу все части и выложу , как это резалось .

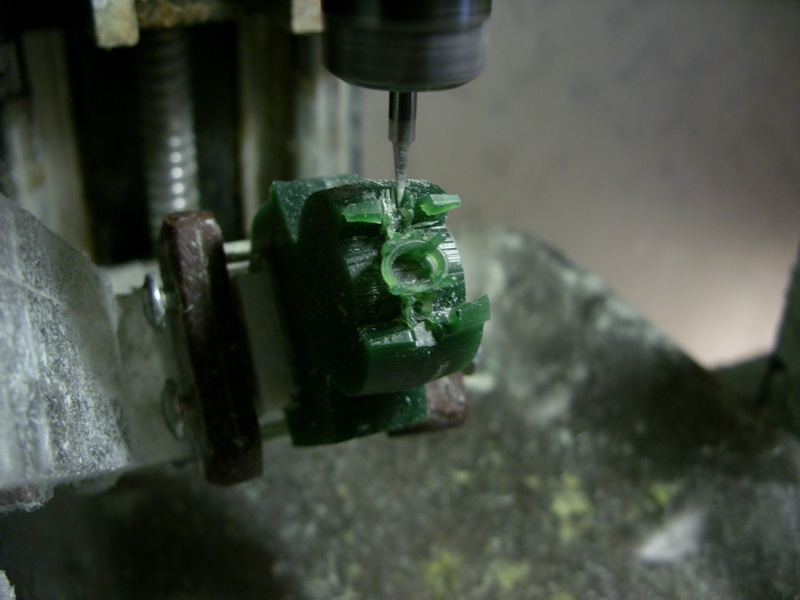

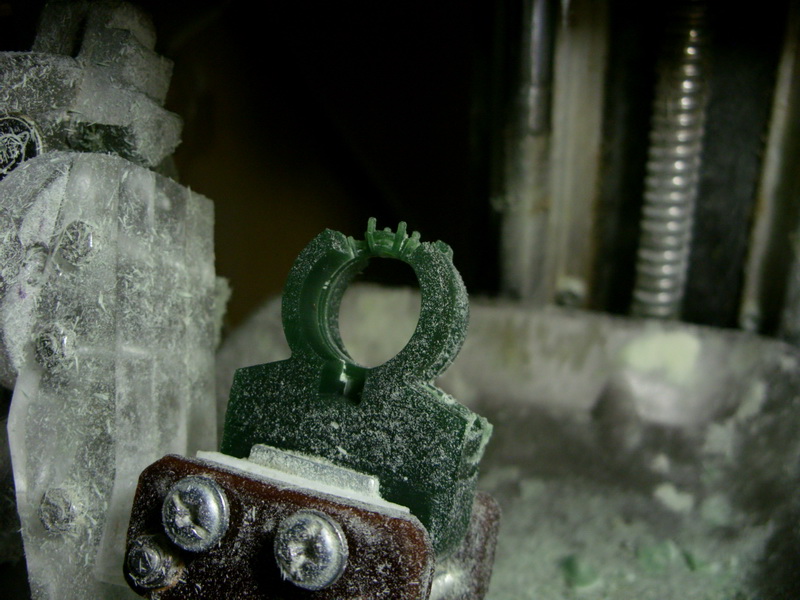

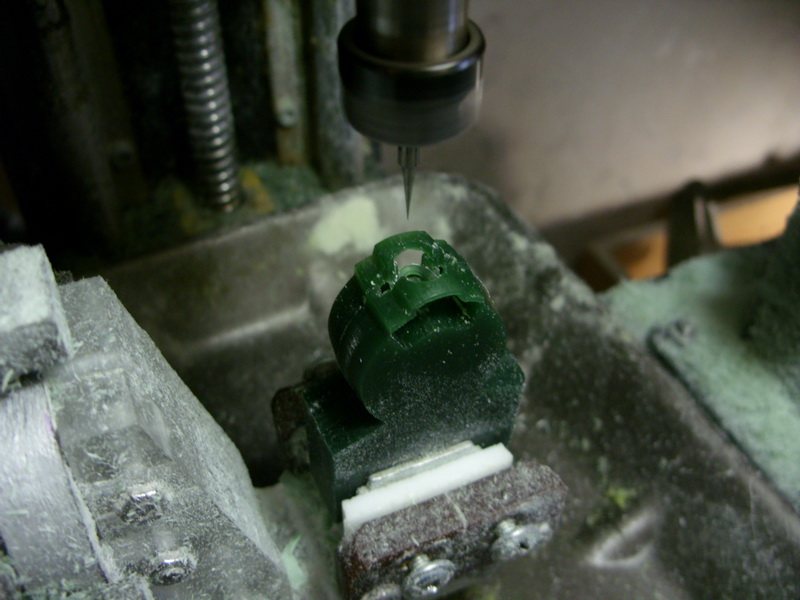

Сделать полноценный видео материал пока нет времени , а вопрос висит . По этому покажу только обработку орнамента на шинке . Как я уже говорил поворот флипа был осуществлен на 130° . Вот как это происходило .
Владимир! Супер! Который раз просматриваю тему "флип-флопа" и непойму как Вы ладу ему даёте. Примерно около года назад один знакомый ювелир из "наших" окресностей спросил совета по поводу приобретения станка. Станок нужен был очень хороший, чтоб мог пилить воск под разными углами, чтоб качество поверхности было супер, чтоб мог и пластик и кость пилить... Риво говорит очень подходит, в комплекте с Матрицей... Я его пытался отговорить, мол купи себе Канадский станок 5-ти осевой для воска, отличный вариант, да и дешевле будет. Но выбор пал в пользу Риво...
Видел бы я тогда Ваши работы с флип-флопом, не задумываясь посоветовал бы приобрести Луганский станок и пойти путём освоения 4с+ оси. Да и ШВП со шпинделем на Луганском позволяет наверно и металл пилить, не то что кость.
Спустя год вроде дали ладу Риво, даже вроде восковки интересные пилят, а могли бы пойти путём более бюджетным... И не потеряли бы в качестве.
Профессия изначально должна быть актом любви. И никак не браком по расчету.
Сдается мне, что не каждый сможет разобраться с этим устройством...не имея знаний вообще. Даже я бы сказал не очень каждый. Владимир голова у нас, что и говорить....)А Рево с матрицей...это как и стриж...приехал станок, сел и поехал и ничего придумывать не нужно:)
Все очень просто . Нужно понимать и чувствовать станок и материал . Я говорил уже и мое мнение не изменилось , фрезер это штихель , но с большими возможностями . Возле каждого своего станочка в начале просиживаю несколько дней , смотрю за каждым движением , слушаю все звуки . Смотрю где станку тяжело и надо помочь в УП , а где можно нагрузить , что и сам производитель не предполагал таких возможностей своего оборудования . Надо меньше думать , а больше соображать .
Металл мягкий без проблем , только для пром . использования вал на шпинделе желательно заменить под цангу ER-12 . Сейчас немного разгружу 4-х осник и в дюральке сделаю флип . Пластик был для отработки конструкции .

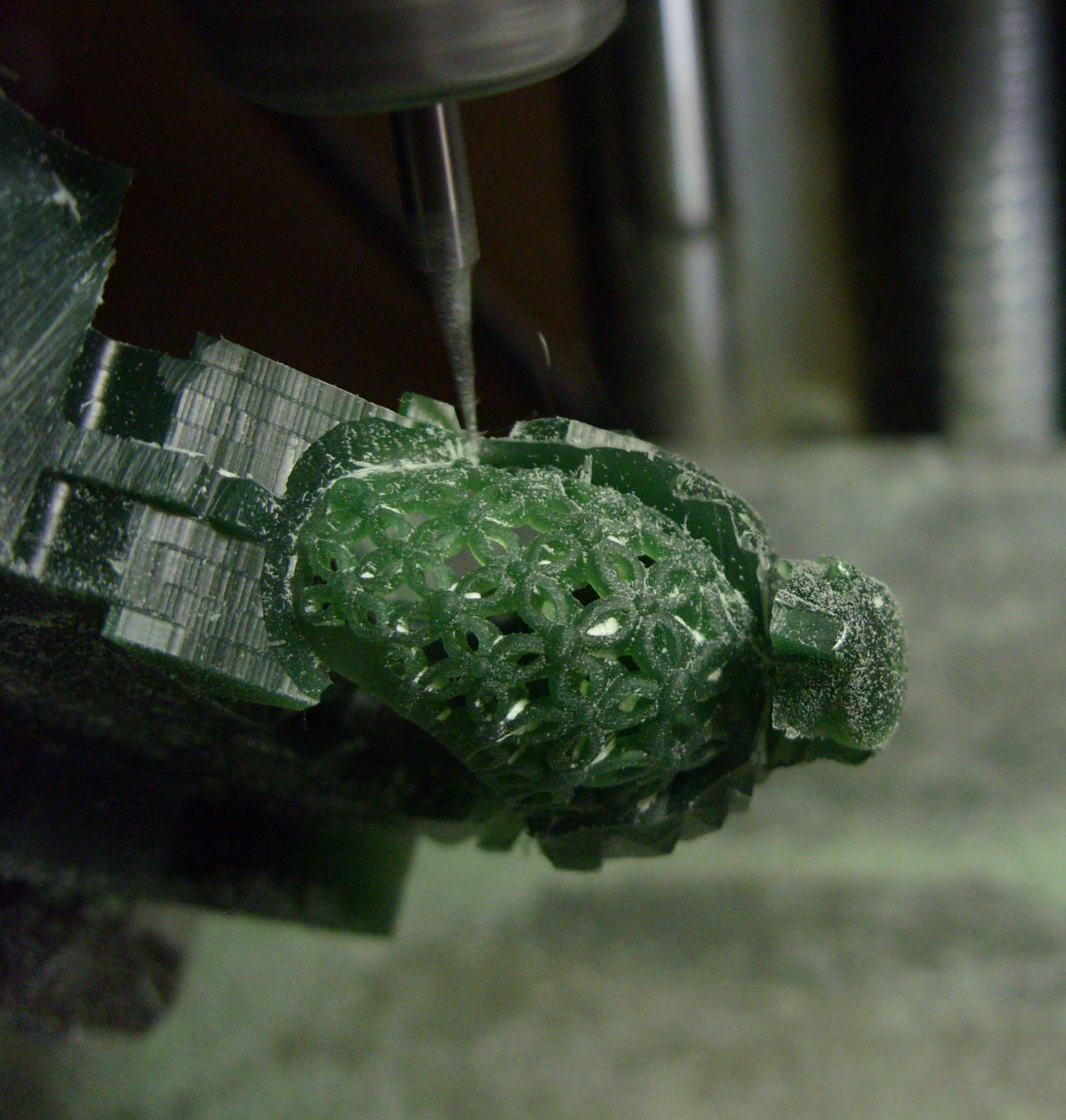

Вот еще пример обработки колечка на флипе с глубоким поднутрением . Более подробно процесс показать не могу , потому , то изделия подобного плана на более дорогих станка пока изготавливают из двух половинок . В моем случае кольцо вырезается из цельного куска полностью и без применения паяльника . На сегодняшний день это мой маленький профессиональный секрет .
Бор шар в данном проекте не применялся , хотя очень здравая мысль , надо будет попробовать . Использовал для поднутрения фрезу круглую 2мм с рабочей зоной 30 мм .
