Развернуть ⇓

вопрос как говорится не в тему, но может кто-то поможет: на руках есть нерабочий FormLabs 1, причина его неработоспособности сгоревший лазер, смотрел на Али, цена точно такого 250$, дороговато. там же есть примерно такие-же по цене 20$. может ли кто подскажет, какой подойдет лазер чтобы реанимировать этот нехороший FormLabs, а нехороший он потому, что пока искали причину почему принтер не выращивает, прошел примерно год после покупки,обратились непосредственно в FormLabs с просьбой продать лазер, на что они сказали, что эту модель они не выпускают и комплектующих у них нет, но великодушно предложили приобрести Form2 со скидкой (незначительной). вот такая техподдержка.
спасибо всем откликнувшимся!!!

Надо знать характеристики сгоревшего лазера . Не могли бы выложить фото внутреностей FormLabs?

Там что написано 94v-0 ? Замерить напряжение подаюшееся на лазер можете ? Обычно на те что продаются 5v но тут кто знает

colette,
На ум приодит только связаться с производителем отечественного аналога формика - Rk-1, может их лазер подойдет, ну или по крайней мере посоветуют что то дельное, без впаривания нового принтера)

Приветствую всех. Печатаю на Duplicator 7 1.4 Поглядите фото пожалуйста. Размытости волнообразные это и есть следствие воблинга?

istorik,
Если я правильно понял то волнистые линии это нарезка т.е. слои модели. Попробуйте их уменьшить.

Слой 0.04
Если только 0.03 попробовать поставить )

istorik,
К сожалению на этом принтере сложно будет получить гладкую печать.
Я с ним колупаюсь уже почти год, результатом в принципе доволен, но все равно не то , зато получил опыт стереолитографии.
Сейчас хочу построить себе принтер на DLP проекторе.

Попробуйте уменьшить время засветки.У Вас пересвет.
И печатайте слоями кратности два. 20 микрон,40,60,80,100 получается лучший результат

Печатаю на FTD DB, всегда 40 микрон. Засветка 12 секунд на моём принтере оптимально, как мне показалось. Спасибо, попробую уменьшить.

дождался я наконец принтер D7 Plus. включил попробовал, вроде чтото получилось, но не полностью. предполагаю что параметры не верные, попробовал печатать с профилем из поста №121, вобще ничего не получилось, точнее получилось первые несколько слоев. печатал с родным полимером wanhao. в наличие есть литьевой полимер, и пробник красного стандартного от HarzLabs, подскажите пожалуйста параметры для HarzLabsовского полимера, ну и для стандартного wanhao ( понимаю что у D7 индивидуальные настройки но все же хотябы чтото)? спасибо заранее

А они сами не дают ? и ещё вопрос пробник продают за 1490 р там сколько 250мл ?

frelaz,
покупал литьевой полимер, в подарок положили красный 200мл, с ними не связывался, подумал что практичнее будет у владельцев D7 спросить

Мне HarzLabs прислал такие настройки.

Ниже информация, которая может показаться Вам интересной.
Мы измеряли дозу поглощения в центре экрана разных  Wanhao, а также мощность излучателя с помощью УФ радиометра 405 нм.
Wanhao 1.3.          за 10с засветки - 2.2 мДж/см2
Wanhao 1.4 Box    за 10с засветки - 8.8 мДж/см2
Wanhao 1.4           за 10с засветки - 8.0 мДж/см2

Такая нестабильность в самом Ванхао делает нецелесообразным рекомендовать настройки, каждый принтер индивидуален.
Красный полимер предположительно печатает на 3,5-4,5с / 40 микрон на новых версиях Ванхао, 7,5-8,5с на старых.


ps На некоторых версиях 1.5. настройки совпадают с 1.3, некоторые - с 1.4.
Есть подозрение что китайцы в некоторые модели устанавливали диоды 50W  вместо 20W.

Спасибо что поделились, все равно примерные цифры есть а более точно будет с помощью научного тыка.

Кто пользовался ?Что можете сказать ?

Сильно сомневаюсь что плёнка сильно поможет в качестве печати. Даже если она выправляет поток света, в чём я очень сильно сомневаюсь, разрешение в 47 микрон и воблинг никто не отменял.


Конечно, такие принтеры можно применять в работе, но сильно доработав. И то, результат не будет таким же, как у проекторных машин.

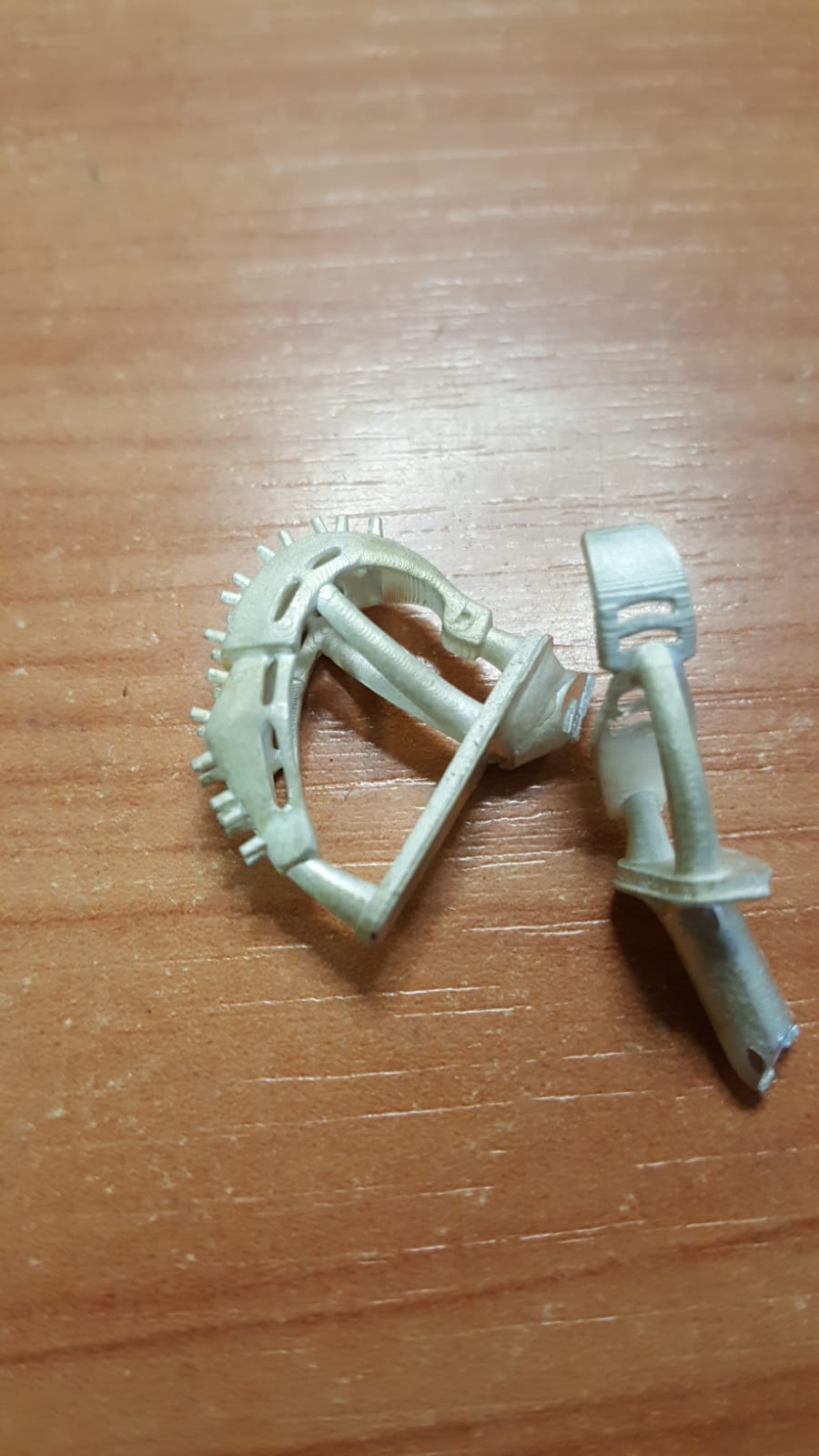

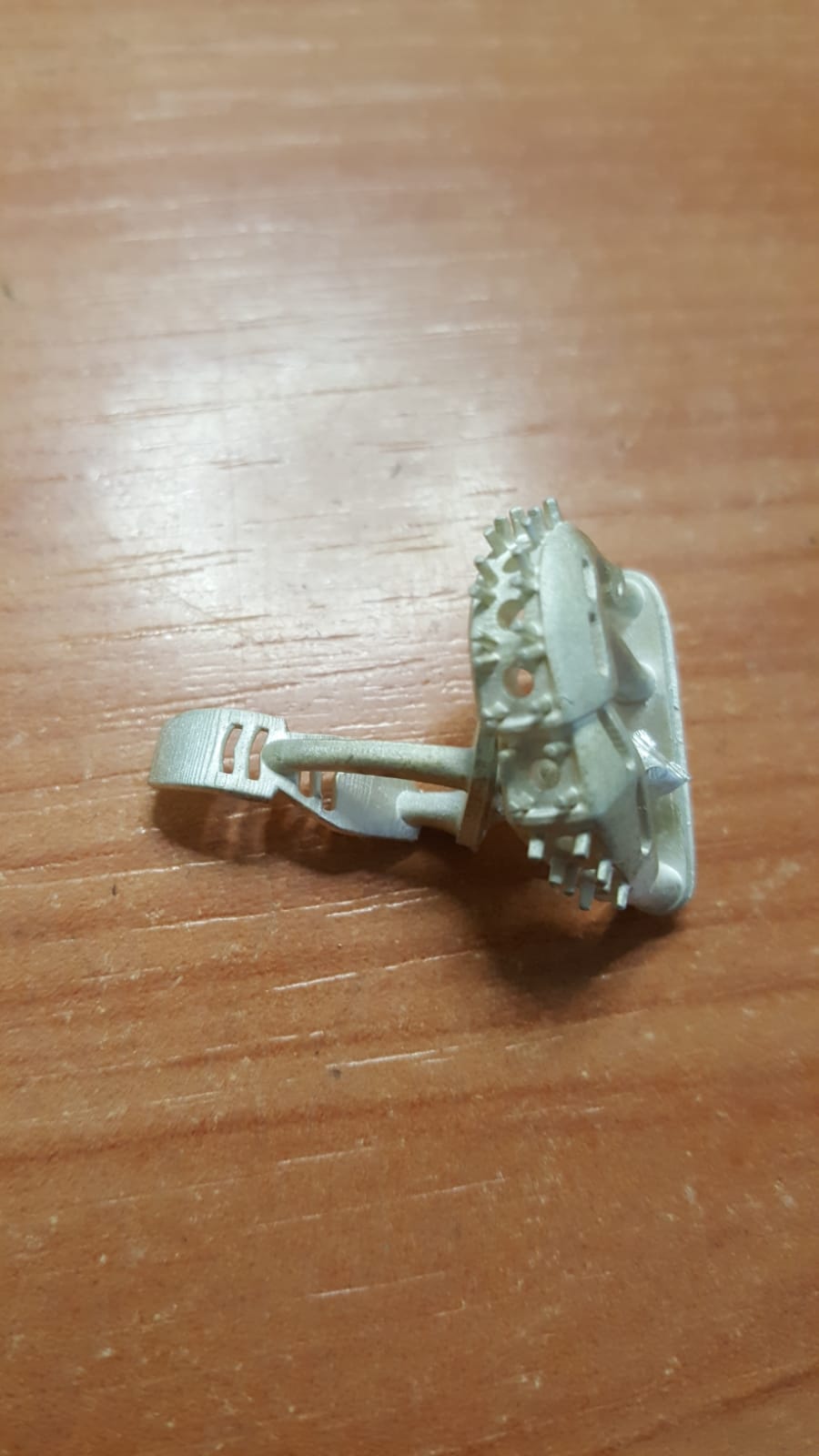

Вот фото литья в серебре. Так будет видно лучше ювелирам.
Отпечатано на доработанном Фотоне.

Слой 0.03, материал Bluecast. Как видите с литьём особых проблем нет, если знать что делать.


Разрешение 47 микрон видно, особенно на подпайке, на вертикальном слое. Это вам не 25 микрон у проекторных. Многие ювелиры скажут, что с этим можно работать. И будут правы. Это явно получше тех фото моделей, которые я показывал с офрума Wanhao. Но не нужно думать, что Фотон, да и Ванхао из коробки обеспечат вам такое качество печати.

Заказав и получив принтер в чисто ознакомительных целях и получив первые печати, я критически осмотрел конструкцию и поменял по списку:

- направляющие и мотор оси Z,
- ванну и натяжение пленки,
- LED источник света и линзу.

Собственно, а что там осталось родного кроме корпуса, матрицы и сенсорного экрана?
Цена такого апгрейда только по запчастям была выше стоимости принтера, который я купил за 407 евро.
А ведь к этому нужно ещё хорошее понимание принципов SLA-печати, прямые руки и четкое понимание того, что нужно.
Сильно соменваюсь, что это всё есть у рядовых ювелиров, которые покупают подобные принтеры в надежде на дешёвую качественную печать.

В том виде, в котором приходят китайские принтеры - это игрушка, далёкая от профессионального применения.
Посмотрите, большинство владельцев Wanhao их апгрейдят. Многие постоянно.
Если бы всё так было хорошо с печатью, зачем менять то, что работает?

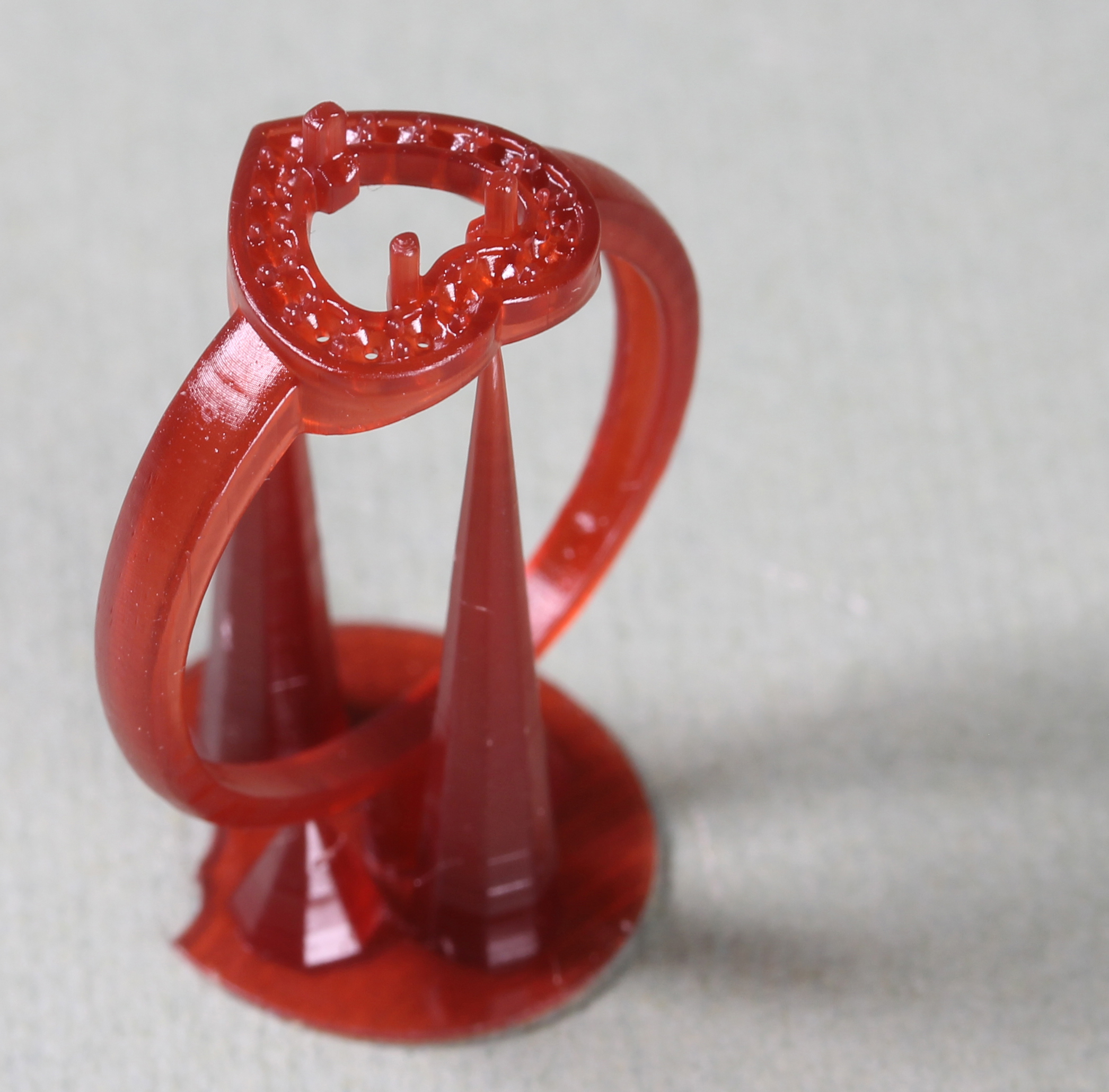

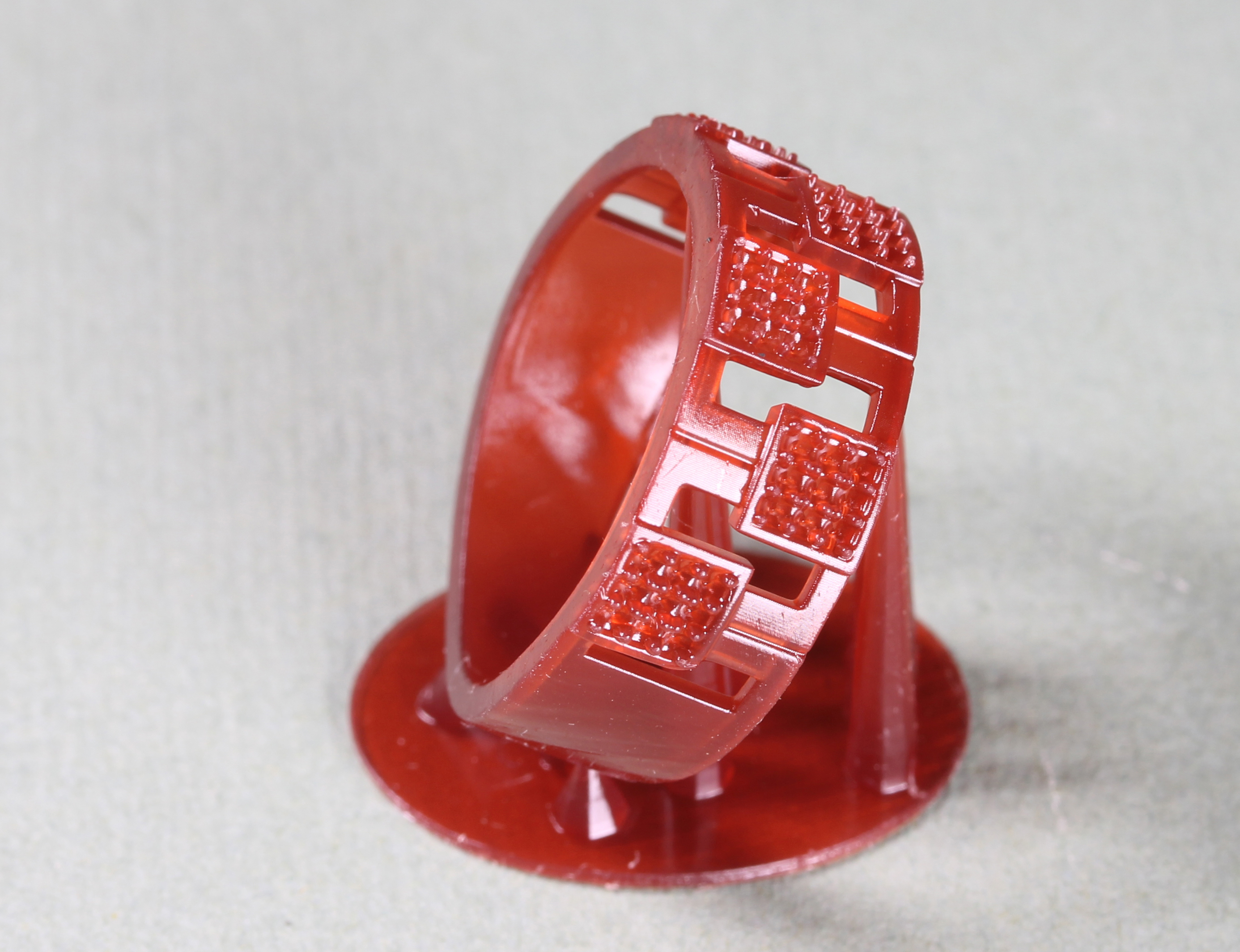

Если я правильно помню, эти фото отпечатанных моделей отнюдь не с Wanhao и отнюдь сделано не на 47 микронах разрешения. Это фото моделей с питерского DLP-принтера.

Это легко увидеть на фото. Посмотрите на качество крапанов на кольцах. При размере минимального пиксела в 0,05 мм, крапана в 0.4-0,5 мм диаметром поразительно округлые.  А ведь в лучшем слечае там будет 8-угольник после печати.
Давайте не вводить в заблуждение пользователей принтеров и будущих владельцев подобной техники, читающих эту тему.
Как человек, который темой пластиков в ювелирке занимается не первый год и отнюдь не на одном LED-принтере, могу вам сказать, что смена материала не даст разительных результатов по качеству.

За формирование качества слоя и четкость отвечает оптика или матрица + источник света.
И если не покупать самые дешевые материалы от непонятных производителей, то все остальные плюс-минус ведут себя  одинаково при формировании слоёв.

Да, есть нюансы. Разная проливаемость, жесткость, физические свойства и т.д. Но на качество печати особо не влияет.

Ванхао д7 хороший принтер в ознакомительных целях, помогает понять принцип работы стереолитографии.

Я не мало времени и денег убил на улутшалки  этого принтера.
В итоге все уперлось в LED матрицу, ну не дает она приемлемого качества как ни крути!
В общем забил я на него, теперь планирую собрать принтер с HD проектором.

Ок.
Я молчу.
Пока.
Олег.
Да жарю я свои. Млин.
