► Концевики (ушки) , штампы для вырубки концевиков

ravant

Пользователь
Регистрация: 02.03.2006

Сообщений: 1757
В друзьях у: 13
Голосов: 89 / 9

3 / 0

Добавлено: 15.02.2016 20:38:43

Всем привет!
Хочу анонсировать проект, который когда-то обещал...

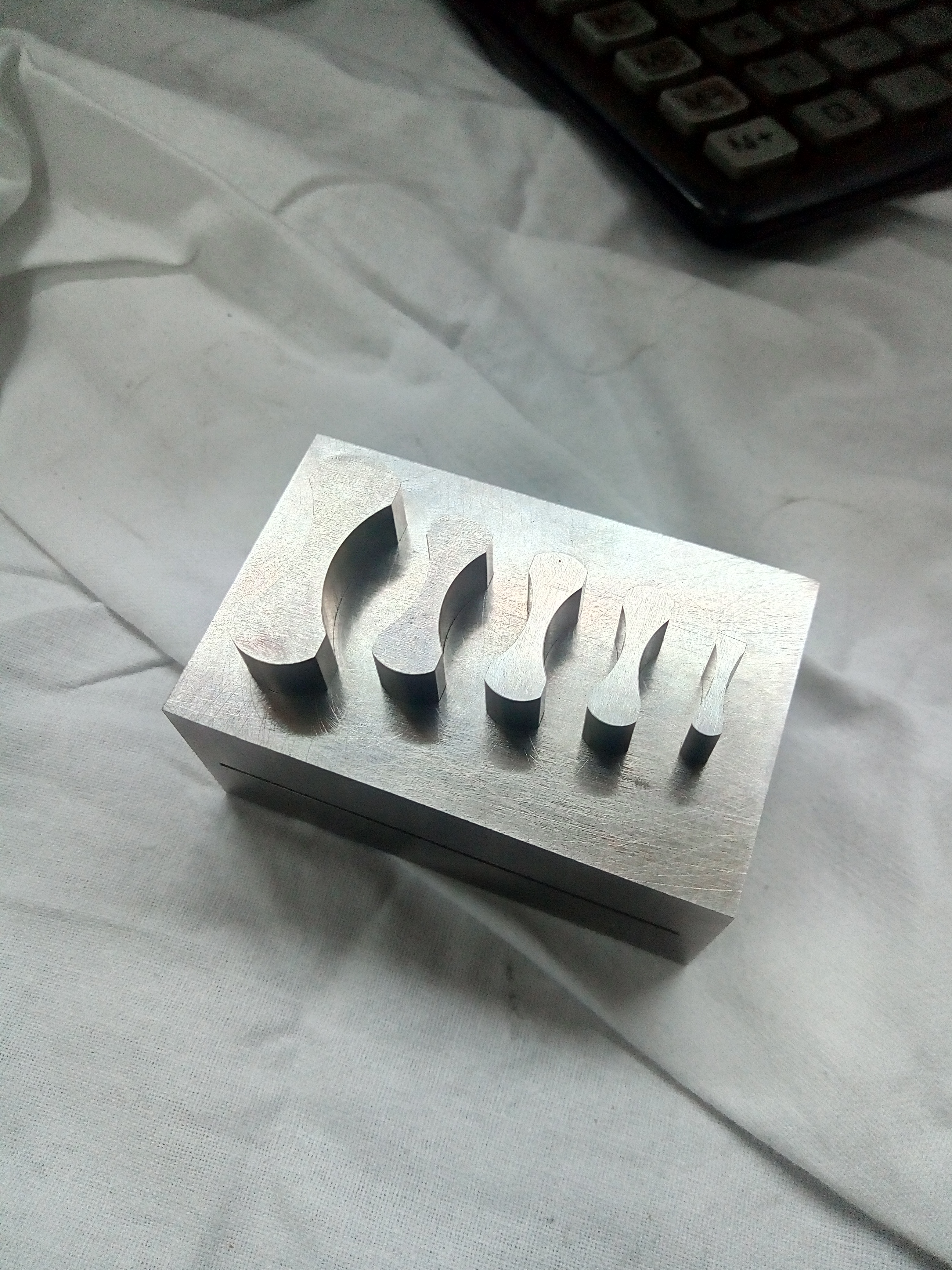

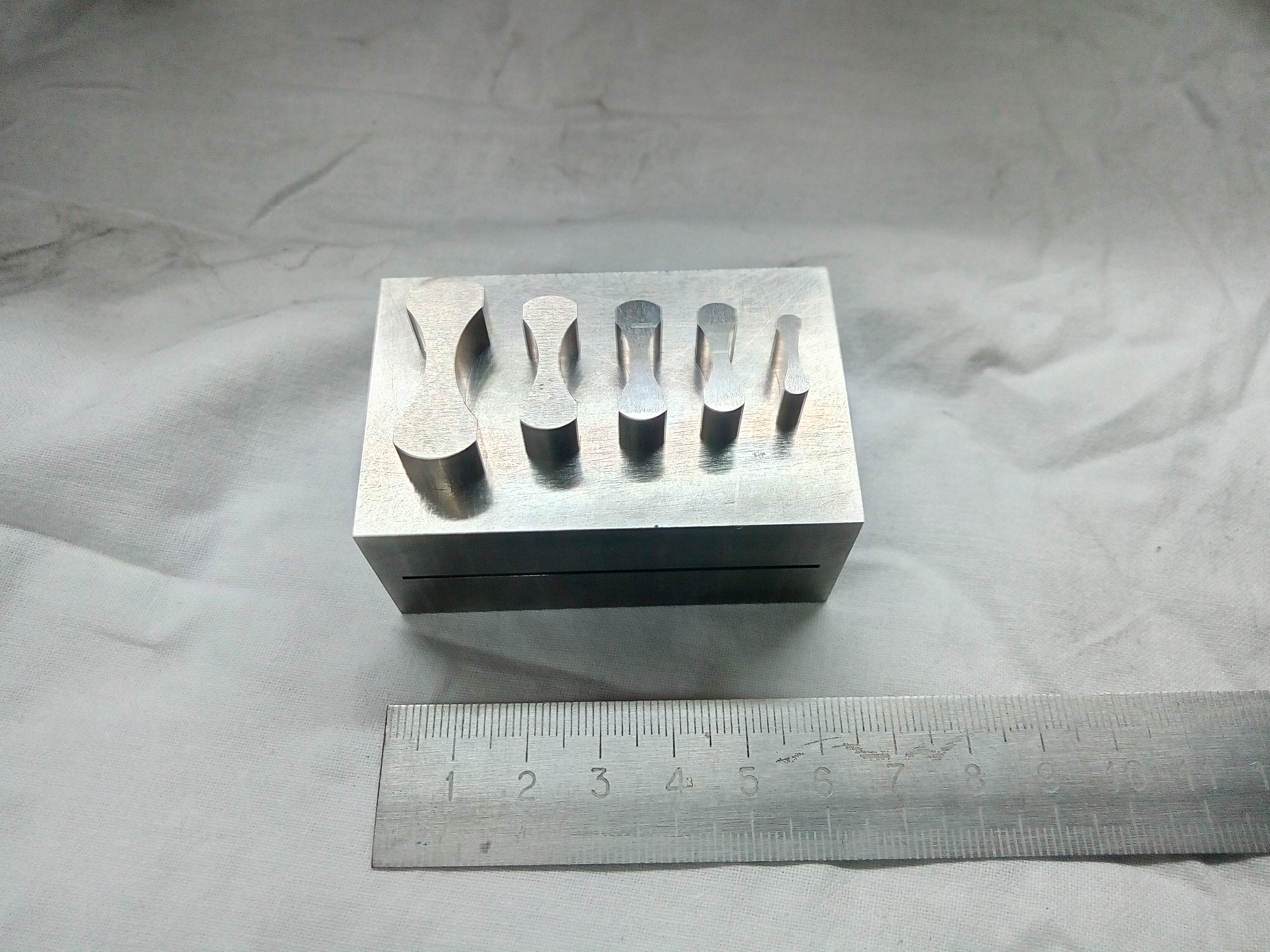

Сделали мне сегодня бюджетный штамп под концевики. Размеры ушек большие, потребность в них низкая, посему делать грамотный штамп со съемником, счет нецелесообразным. Данная конструкция отличается высокой механической прочностью, при условии аккуратного пользования, и невысокой ценой (относительно штампа со съемником).

Сейчас заказал штамп со съемником под размер ушек на 5 и 6 мм. Как сделают-выложу здесь результат.

Развернуть ⇓

Изменено: ravant - 15.02.2016 20:40:39

Offline

ЛС

ravant

Пользователь
Регистрация: 02.03.2006

Сообщений: 1757
В друзьях у: 13
Голосов: 89 / 9

#281

0 / 0

Добавлено: 20.02.2019 11:55:48

прессом. кувалдой только на страх и риск владельца

Offline

ЛС

ремесленник

Пользователь
Регистрация: 01.10.2010
Откуда: Предгорья Алтая

Сообщений: 8629
В друзьях у: 21
Голосов: 806 / 34

#282

0 / 0

Добавлено: 20.02.2019 13:58:53

Диаметр 4 мм. уже нужен однозначно.
Ну и возможность в будущем перезаказать пуансон, будет нужна. Тонкие сломать, нефиг делать.

Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.

Offline

ЛС

ravant

Пользователь
Регистрация: 02.03.2006

Сообщений: 1757
В друзьях у: 13
Голосов: 89 / 9

#283

0 / 0

Добавлено: 20.02.2019 14:14:43

может тогда с тройки начать？думаю двойка могла бы понадобиться тем, кто зернью занимается, одинаковые корнера делать...

Offline

ЛС

Вячеслав С.

Пользователь
Регистрация: 04.01.2013

Сообщений: 1435
В друзьях у: 5
Голосов: 452 / 6

#284

0 / 0

Добавлено: 20.02.2019 21:01:56

Цитата
(uvrigel 20.02.2019 11:52:55)Интересно, чем давить прокат толщиной два мм ?

можно домкрат приспособить и дави хоть три и более

Offline

ЛС

ravant

Пользователь
Регистрация: 02.03.2006

Сообщений: 1757
В друзьях у: 13
Голосов: 89 / 9

#285

9 / 0

Добавлено: 24.02.2019 13:00:07

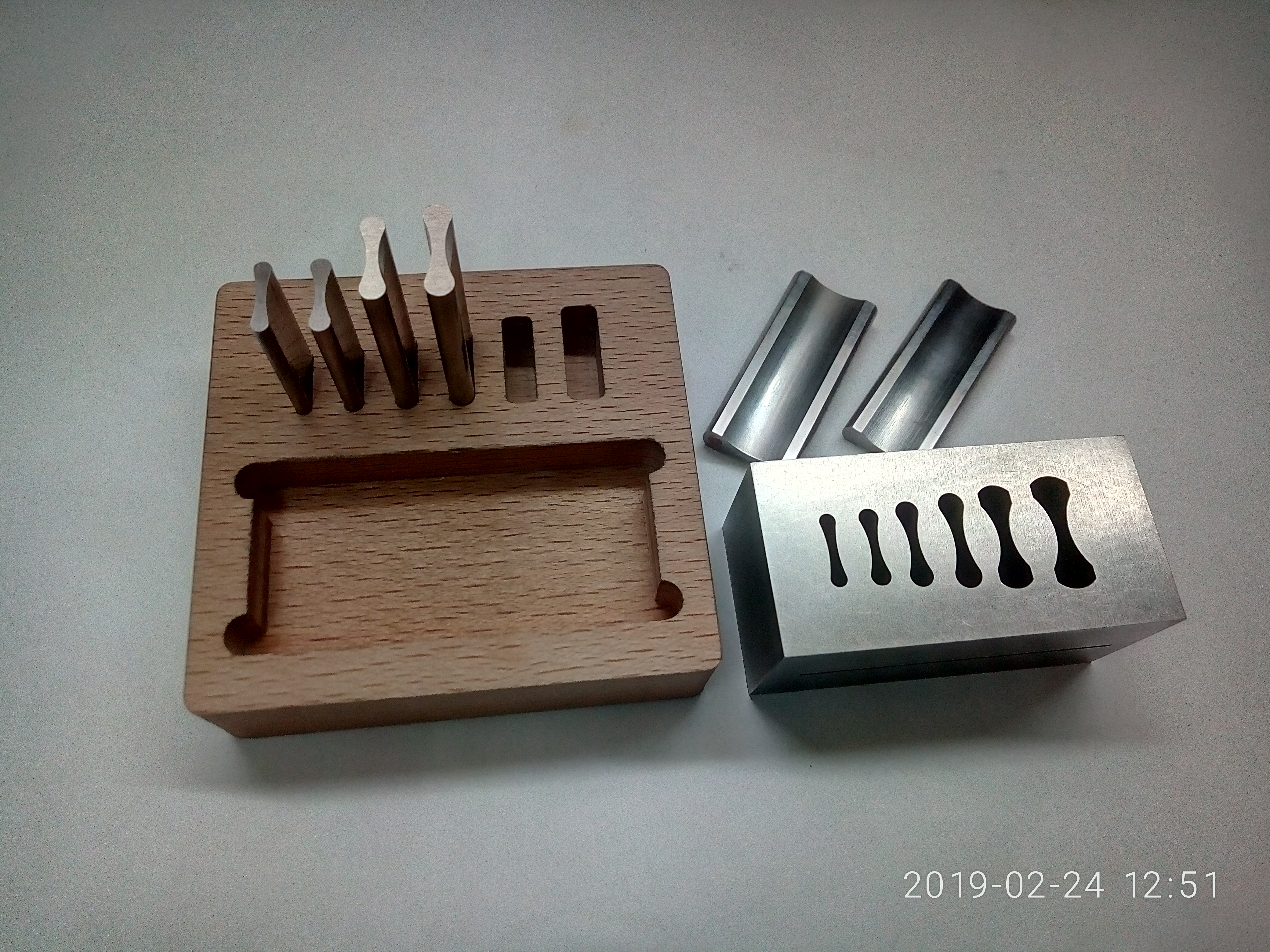

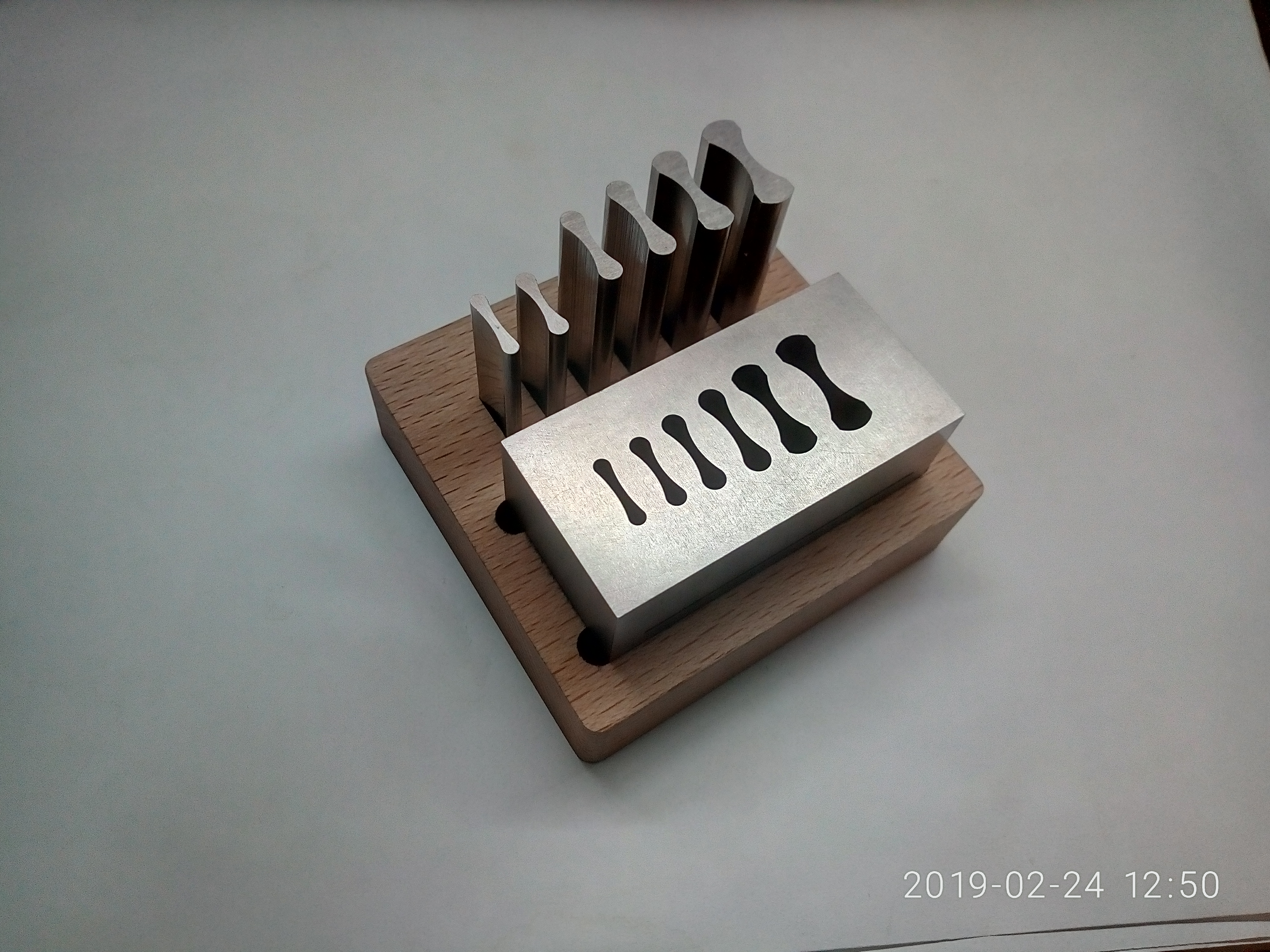

чуток понта... вот, сделал себе такую вот ляльку...

Изменено: ravant - 24.02.2019 13:06:40

Offline

ЛС

ravant

Пользователь
Регистрация: 02.03.2006

Сообщений: 1757
В друзьях у: 13
Голосов: 89 / 9

#286

2 / 0

Добавлено: 25.02.2019 15:41:05

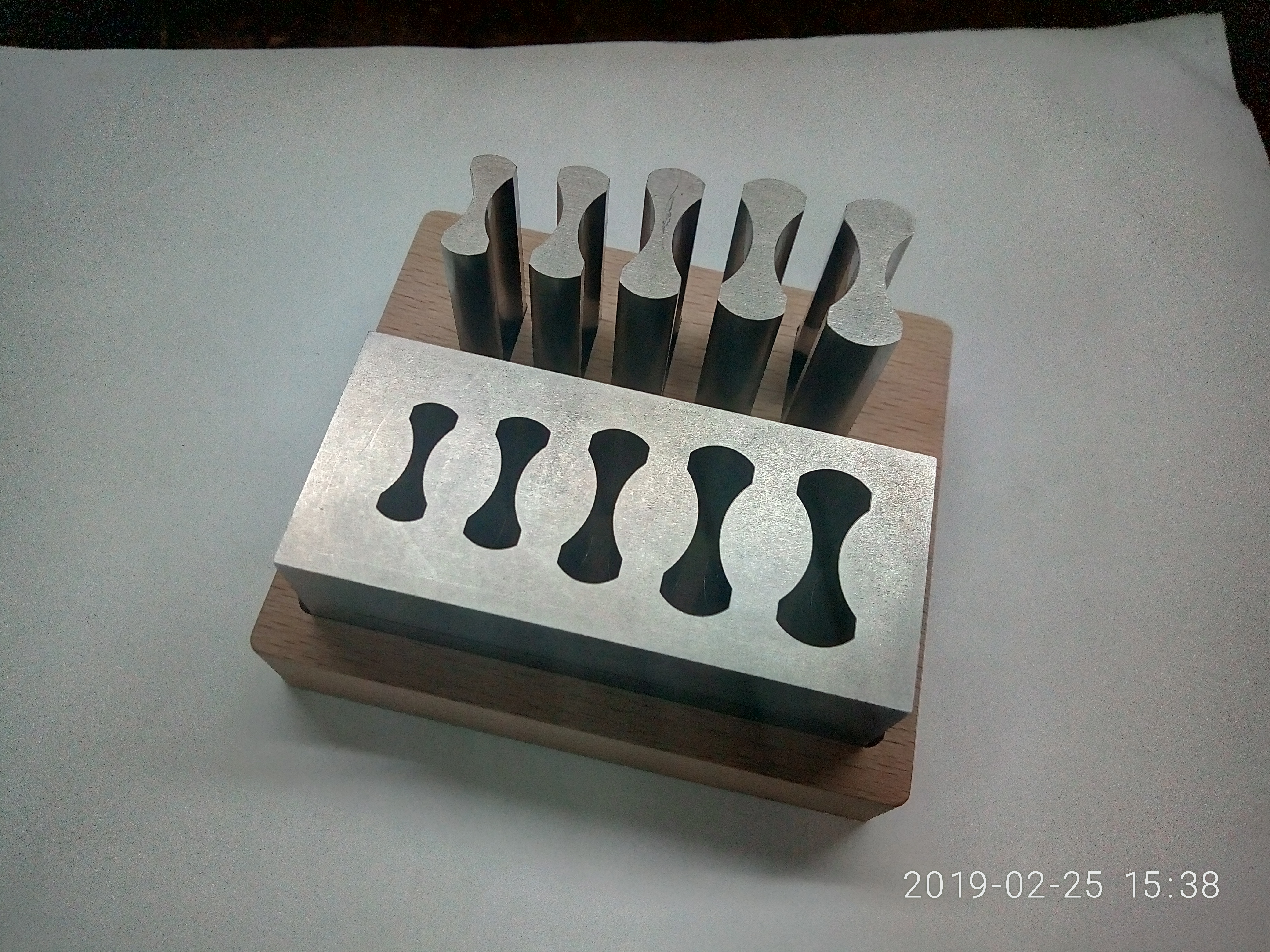

вторая лялька

Изменено: ravant - 25.02.2019 15:42:24

Offline

ЛС

Кировчанин

Пользователь
Регистрация: 03.09.2015

Сообщений: 27
В друзьях у: 0
Голосов: 12 / 1

#287

0 / 0

Добавлено: 21.03.2019 15:06:07

Приветствую. А доступна ли сейчас для заказа вырубка №1 и сколько сейчас ее стоимость? Можно в личку
С уважением

Offline

ЛС

uvrigel

Пользователь
Регистрация: 03.11.2018
Откуда: Белгород

Сообщений: 2264
В друзьях у: 2
Голосов: 132 / 64

#288

0 / 0

Добавлено: 21.03.2019 21:15:17

а лялька, часом не из красного дерева?

Offline

ЛС

Кировчанин

Пользователь
Регистрация: 03.09.2015

Сообщений: 27
В друзьях у: 0
Голосов: 12 / 1

#289

0 / 0

Добавлено: 21.03.2019 21:37:32

Цитата
(uvrigel 21.03.2019 21:15:17) а лялька, часом не из красного дерева?

Лялька хоть и не моя, но полагаю что это бук.

Изменено: Кировчанин - 21.03.2019 21:38:19

Offline

ЛС

ravant

Пользователь
Регистрация: 02.03.2006

Сообщений: 1757
В друзьях у: 13
Голосов: 89 / 9

#290

0 / 0

Добавлено: 21.03.2019 23:32:40

Цитата
Приветствую. А доступна ли сейчас для заказа вырубка №1 и сколько сейчас ее стоимость? Можно в личку С уважением

Кировчанин,
почему то мне не пришло уведомление о Вашем сообщении...
первого штампа в данный момент в наличии нет. вроде должны принести в конце недели.

Offline

ЛС

ravant

Пользователь
Регистрация: 02.03.2006

Сообщений: 1757
В друзьях у: 13
Голосов: 89 / 9

#291

0 / 0

Добавлено: 21.03.2019 23:33:06

Кировчанин,

Цитата

Цитата
(uvrigel 21.03.2019 21:15:17) а лялька, часом не из красного дерева?

Лялька хоть и не моя, но полагаю что это бук.

верно, это бук.

интересная получилась история. сначала отфрезеровал углубления по чертежу, естественно, ни одна деталька не влезла на место. сделал припуск в 0,05 мм на сторону. все отлично село на место. а на следующий день сама матрица еле-еле вылезла из полости. полагаю, что свежий рез набрал влаги из воздуха и стенки разбухли-следовательно, припуск нужно брать больше...

Изменено: ravant - 21.03.2019 23:37:04

Offline

ЛС

Кировчанин

Пользователь
Регистрация: 03.09.2015

Сообщений: 27
В друзьях у: 0
Голосов: 12 / 1

#292

0 / 0

Добавлено: 22.03.2019 08:06:51

Цитата
первого штампа в данный момент в наличии нет. вроде должны принести в конце недели.

Да я не спешу, тем более сегодня уже конец недели :biggrin2:
