2 страницы 1 2 >
Гальваника. Процесс никелирования. , процесс никелирования для новичка.
Пользователь
Регистрация: 19.09.2017
Откуда: Саратов

Сообщений: 2018
В друзьях у: 3
Голосов: 170 / 93
Доброго и светлого всем! :)
Подскажите, и если есть тема -ткните носом, как и чем производить процесс никелирования.
Куплена жидкость для никелирования в одном из известных магазинов... Далее.. просто что делать?
я находил "рецепты" по серебрению, золочению, а вот по никелированию не нашел.

Смысл - никелировка металлов (не понятного содержания) китайская прессованная бижутерия. Были изначально покрыты скорее всего никелем, потом часть облезла. Пока не могу такой обьем продукции "перевести" на МНЦ, стараюсь по мере сил, но что уже сделано - не хочу полностью разбирать, слишком трудоемко и не оправдано по времени.

Нужен как понимаю блок питания с регулировкой тока и напряжения, пластина самого никеля и раствор содержащий никель. Из всего этого пока есть последнее.  Или это раствор - просто засунул подготовленную деталь и сидишь и ждешь покрытия.
«Не разумно нарушать правила до того, как вы научитесь их соблюдать»
Пользователь
Регистрация: 08.03.2016
Откуда: Москва МИХМ

Сообщений: 870
В друзьях у: 4
Голосов: 129 / 1
В руководствах по гальванике этому посвящены сотни страниц, я имею некую коллекцию таких книг, хотя меня интересовали разделы по ДГМам в основном. Там очень много тонкостей в зависимости от основы, нужного слоя, характера покрытия и прочего. Рассчитанного на технолога. У нас тут были люди занимающиеся гальваникой, но это как бы раскрученная коммерческая область (те же колёсные диски :) ) и насколько они готовы делиться информацией я не знаю. В Мск я бы дал Вам эти книги на ознакомление, если ничего не найдёте я перепишу названия если что. На чипмейкере было много тем по гальванике кстати... Но судя по тому что я бегло прочитал это не то что решается с наскока, много реактивов, много опытов и отладка режимов.
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11

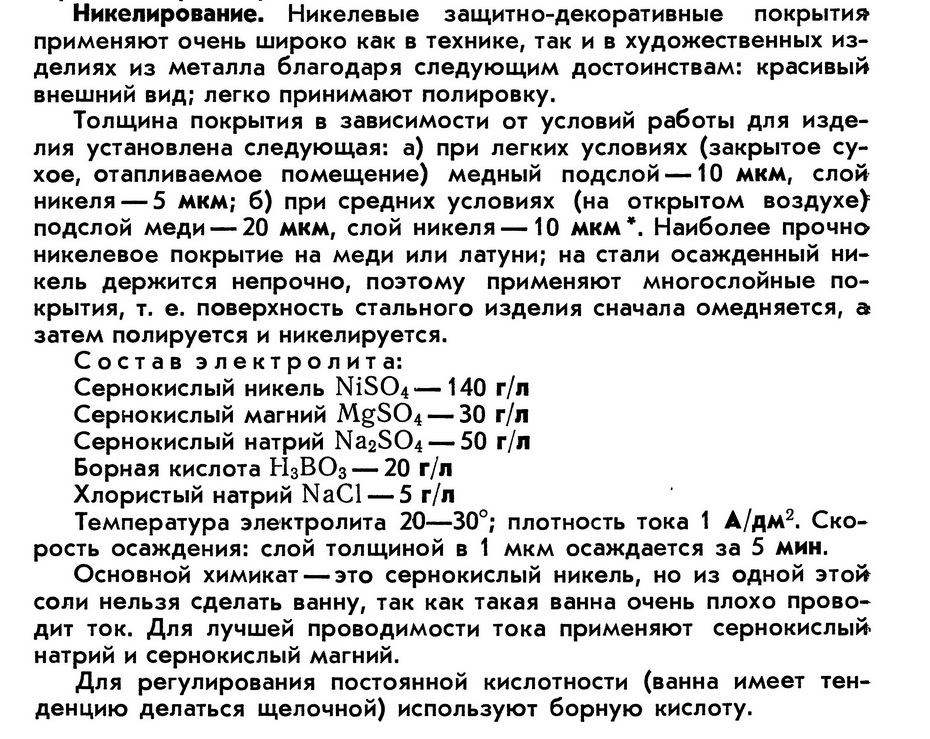

Я уже много лет никелирую вот в этом электролите.


Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Пользователь
Регистрация: 26.09.2013

Сообщений: 723
В друзьях у: 4
Голосов: 30 / 1
Olaf,
Электролит самостоятельно готовили или готовый брали?
Модератор
Регистрация: 25.06.2013
Откуда: Владимир

Сообщений: 2592
В друзьях у: 18
Голосов: 245 / 21
Olaf,
Олег Николаевич (не ругайся, я всё равно прав), вроде принято копирайт источника указывать.   :blush2:
А вспоминать Бреполь это или Марченко... и какая страница...
Напрягаешь, понимаешь  :) .
Почти шутка.
Пока.
Олег.
Изменено: Ancle Fedor - 19.02.2018 12:21:10
© Жизнь такова, какова она есть, и больше никакова.....  © Я с вами не ругаюсь и не спорю... Я просто подробно объясняю, почему я прав :) .
Пользователь
Регистрация: 19.09.2017
Откуда: Саратов

Сообщений: 2018
В друзьях у: 3
Голосов: 170 / 93
Olaf,
"Вот этот"   сам составляешь?  или покупной?  Я формулу своего не знаю...
«Не разумно нарушать правила до того, как вы научитесь их соблюдать»
Пользователь
Регистрация: 19.09.2017
Откуда: Саратов

Сообщений: 2018
В друзьях у: 3
Голосов: 170 / 93
Блин, задача: плотность тока 1 ампер на дециметр квадратный? это как?
«Не разумно нарушать правила до того, как вы научитесь их соблюдать»
Пользователь
Регистрация: 26.09.2013

Сообщений: 723
В друзьях у: 4
Голосов: 30 / 1
Цитата

Блин, задача: плотность тока 1 ампер на дециметр квадратный? это как?
Может я не прав, последовательно амперметр в цепь подключаешь и резистором. когда предмет в электролите регулируешь ампераж. Вычислять ничего не надо, стрелка или цифры покажут.
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
Цитата

Olaf,
Электролит самостоятельно готовили или готовый брали?
Готовлю электролиты сам.

Цитата
принято копирайт источника указывать.
Верно. Каюсь.

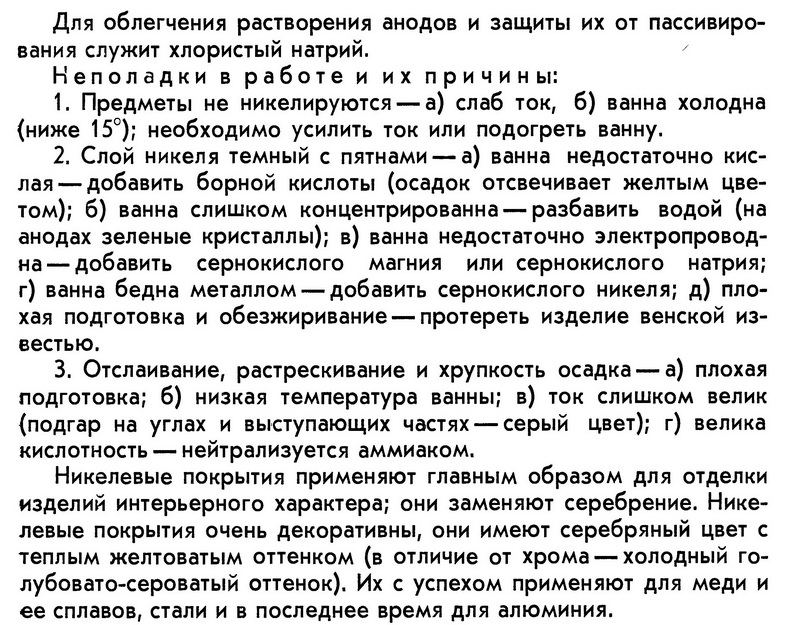

А.В. Флёров " Художественная обработка металлов" стр. 213, 214

Цитата

Блин, задача: плотность тока 1 ампер на дециметр квадратный? это как?
Это не сложно.
Если изделие плоское, можно положить на миллиметровку.
Но как правило на глазок. Да и силу тока можно чуть меньше сделать.
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Пользователь
Регистрация: 26.09.2013

Сообщений: 723
В друзьях у: 4
Голосов: 30 / 1
Цитата
Но как правило на глазок. Да и силу тока можно чуть меньше сделать.
Это очень точно подмечено, визуальный контроль необходим, а-то покроется сверху всякой мурой, потом крацуй.
Пользователь
Регистрация: 02.03.2015

Сообщений: 4854
В друзьях у: 6
Голосов: 539 / 9
Цитата
Блин, задача: плотность тока 1 ампер на дециметр квадратный? это как?
Площадь в дециметрах на 1 не поделить? Жесть.
Пользователь
Регистрация: 19.09.2017
Откуда: Саратов

Сообщений: 2018
В друзьях у: 3
Голосов: 170 / 93
Цитата

Цитата
(SlaffPro 19.02.2018 12:35:18) Блин, задача: плотность тока 1 ампер на дециметр квадратный? это как?
Площадь в дециметрах на 1 не поделить? Жесть.
а может все таки умножить?
«Не разумно нарушать правила до того, как вы научитесь их соблюдать»
Пользователь
Регистрация: 19.09.2017
Откуда: Саратов

Сообщений: 2018
В друзьях у: 3
Голосов: 170 / 93
абитуриент,
вопрос не про регулировку ампеража, а по площади. сейчас понятно, 1 Ампер даем на поверхность в 10х10 сантиметров. И уже если меньше-больше высчитываем какой ток нужен.
«Не разумно нарушать правила до того, как вы научитесь их соблюдать»
Пользователь
Регистрация: 26.09.2013

Сообщений: 723
В друзьях у: 4
Голосов: 30 / 1
SlaffPro,
Спорить не буду, только как на объёмных изделиях площадь поверхности высчитать, методом погружения? :)
Наверное лезу не туда (про электроникелирование), сам, только один раз покрывал никелем и то, химическим. Покрылось отлично, но процесс - жуть. завязал, но с золочением и серебрением (гальваническим) - всё в порядке и плотность тока выставлял непосредственно во время работы гальванической ванны.
Пользователь
Регистрация: 02.03.2015

Сообщений: 4854
В друзьях у: 6
Голосов: 539 / 9
Цитата
а может все таки умножить?
Ну, раз не попался в ловушку, то в чем проблема? :biggrin2:
Зачем спрашивать, если все сам знаешь? :bigwink:
Пользователь
Регистрация: 19.09.2017
Откуда: Саратов

Сообщений: 2018
В друзьях у: 3
Голосов: 170 / 93
абитуриент,
ну не будем же строить 3d модель изделия и узнавать программно сколько сантиметров или километров площади в данном изделии... :biggrin2:  :biggrin2:  :biggrin2:
«Не разумно нарушать правила до того, как вы научитесь их соблюдать»
Пользователь
Регистрация: 26.09.2013

Сообщений: 723
В друзьях у: 4
Голосов: 30 / 1
Цитата
ну не будем же строить 3d модель изделия и узнавать программно сколько сантиметров или километров площади в данном изделии...

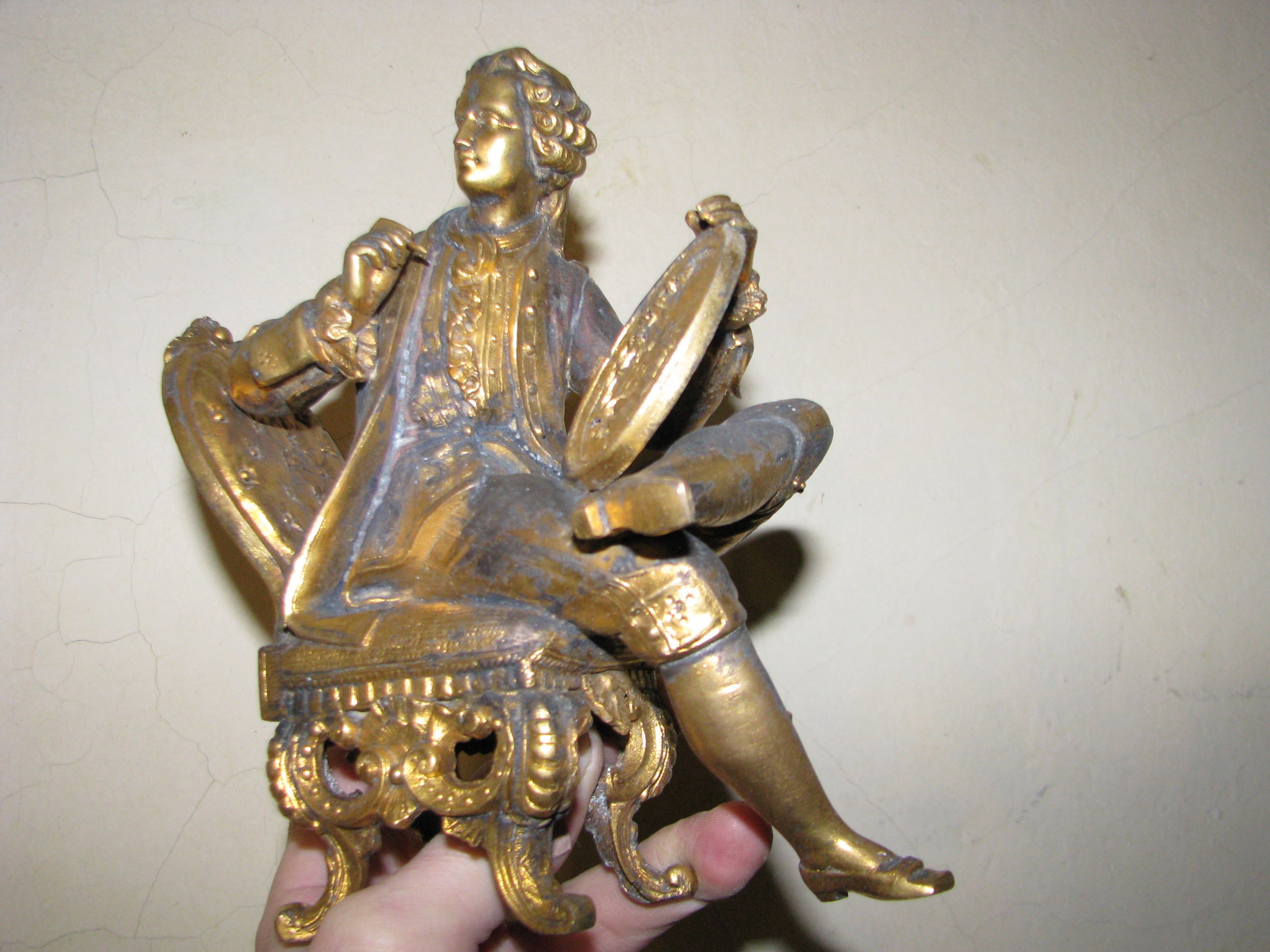

Мне по другому не как, в основном вещи габаритные, я реставрацией занимаюсь, пример - корпус каминных часов
Пользователь
Регистрация: 19.09.2017
Откуда: Саратов

Сообщений: 2018
В друзьях у: 3
Голосов: 170 / 93
Для гальваники нужен ли лист или что-то подобное из никеля, на анод?
«Не разумно нарушать правила до того, как вы научитесь их соблюдать»
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
SlaffPro,
В моём случае это нержавейка. У меня они всякие. Есть тонкие 0.3 мм, есть толстые 2 мм. но в любом случае площадь анода должна быть хоть не намного но больше площади изделия.
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Пользователь
Регистрация: 19.09.2017
Откуда: Саратов

Сообщений: 2018
В друзьях у: 3
Голосов: 170 / 93
абитуриент,
а на такие вещи не проще карандашом наносить никель? просто спрашиваю...
«Не разумно нарушать правила до того, как вы научитесь их соблюдать»
2 страницы 1 2 >
Эту тему сейчас просматривают 1 чел. (1 гостей, 0 скрытых пользователей)
